Dificultad de desmontaje:
Mediano
Duración:
20 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Oukitel WP8 Pro con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Oukitel WP8 Pro, Paso 1/1

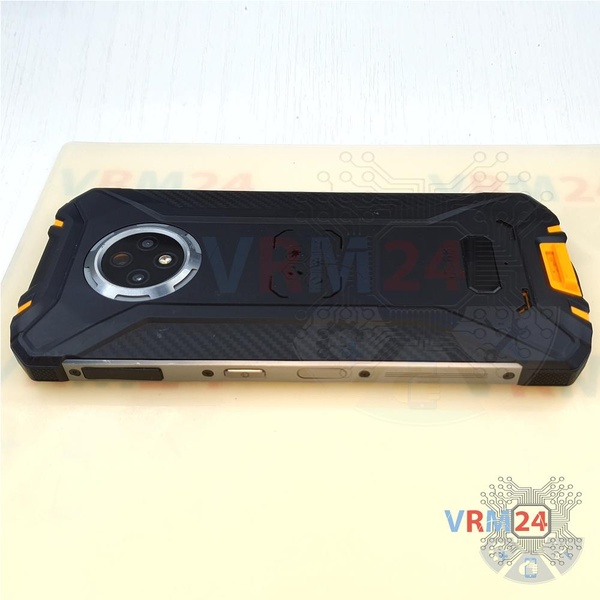

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Oukitel WP8 Pro, Paso 2/1 Cómo desmontar Oukitel WP8 Pro, Paso 2/2 Cómo desmontar Oukitel WP8 Pro, Paso 2/3 Cómo desmontar Oukitel WP8 Pro, Paso 2/4

Paso 2. Retire la bandeja

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Oukitel WP8 Pro, Paso 3/1 Cómo desmontar Oukitel WP8 Pro, Paso 3/2 Cómo desmontar Oukitel WP8 Pro, Paso 3/3 Cómo desmontar Oukitel WP8 Pro, Paso 3/4 Cómo desmontar Oukitel WP8 Pro, Paso 3/5

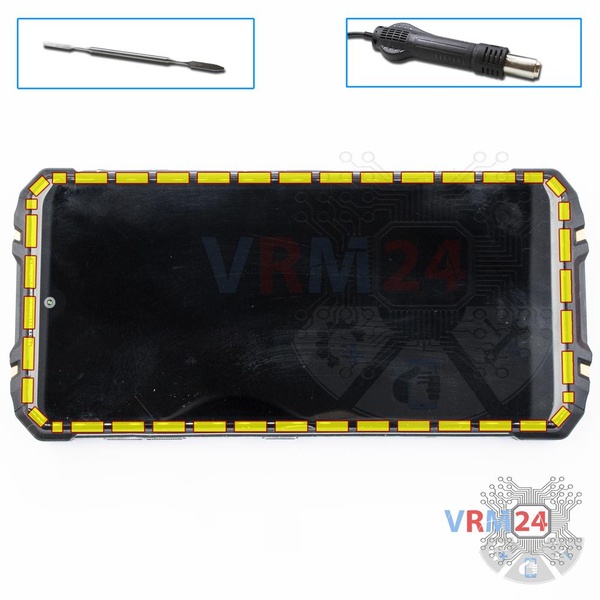

Paso 3. Abrir el módulo de pantalla

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.


Cómo desmontar Oukitel WP8 Pro, Paso 4/1 Cómo desmontar Oukitel WP8 Pro, Paso 4/2 Cómo desmontar Oukitel WP8 Pro, Paso 4/3 Cómo desmontar Oukitel WP8 Pro, Paso 4/4

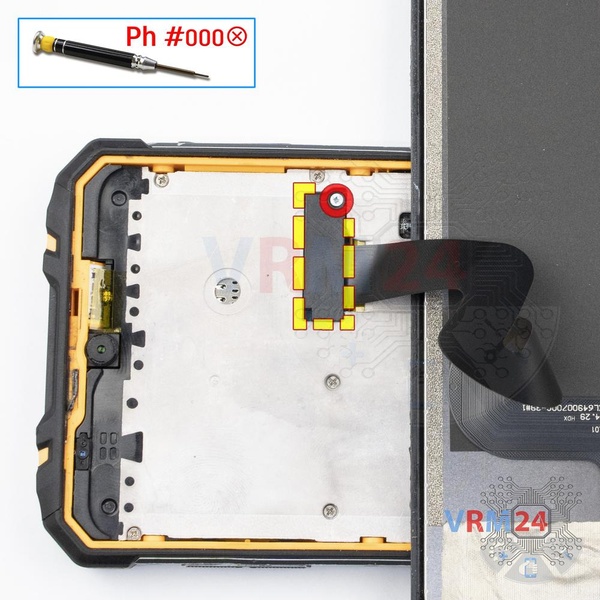

Paso 4. Retire el soporte

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo y retire el soporte que sujeta los conectores.


Cómo desmontar Oukitel WP8 Pro, Paso 5/1 Cómo desmontar Oukitel WP8 Pro, Paso 5/2 Cómo desmontar Oukitel WP8 Pro, Paso 5/3

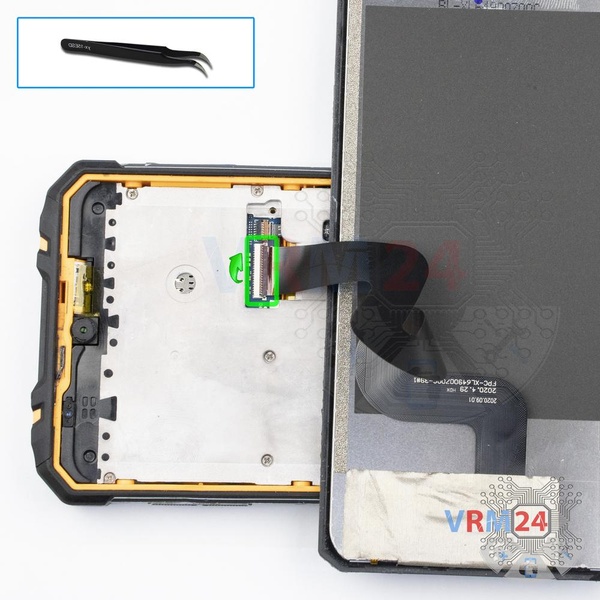

Paso 5. Desconecte el conector

Levante el conector y retire el módulo de visualización.


Cómo desmontar Oukitel WP8 Pro, Paso 6/1 Cómo desmontar Oukitel WP8 Pro, Paso 6/2 Cómo desmontar Oukitel WP8 Pro, Paso 6/3

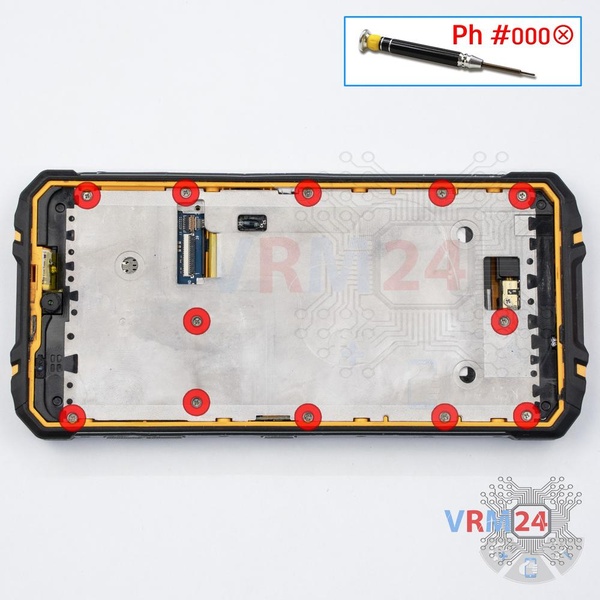

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 tornillos.


Cómo desmontar Oukitel WP8 Pro, Paso 7/1 Cómo desmontar Oukitel WP8 Pro, Paso 7/2 Cómo desmontar Oukitel WP8 Pro, Paso 7/3

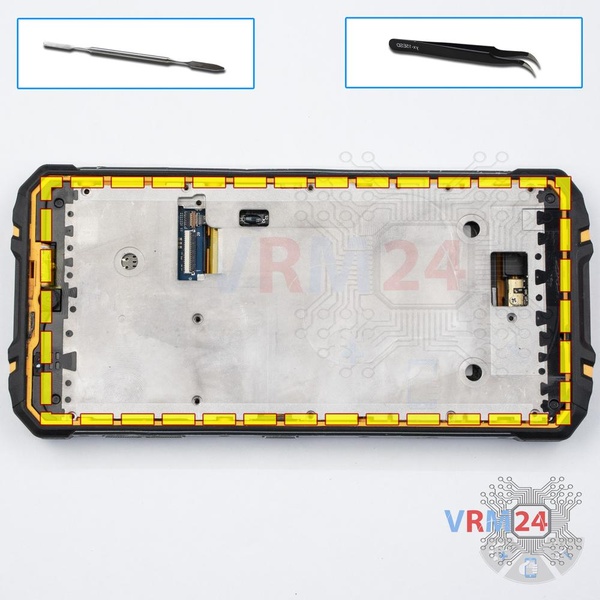

Paso 7. Abrir la tapa central

Retire con cuidado la cubierta del medio.


Cómo desmontar Oukitel WP8 Pro, Paso 8/1 Cómo desmontar Oukitel WP8 Pro, Paso 8/2

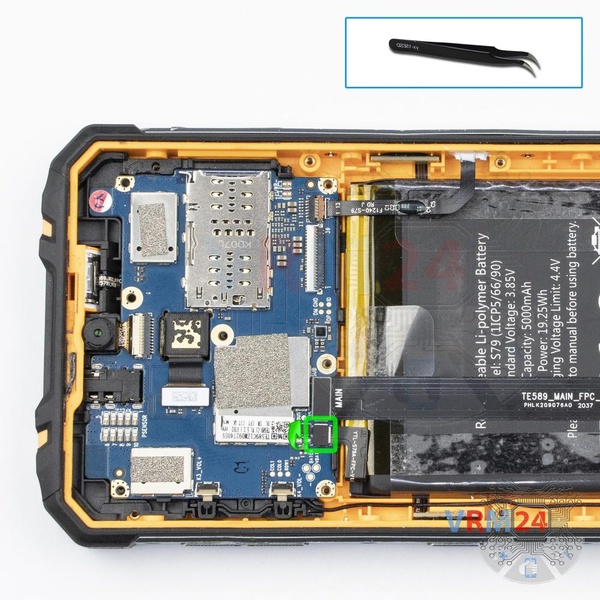

Paso 8. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Oukitel WP8 Pro tiene una batería S79 (1ICP5 / 66/90) con capacidad de 5000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Oukitel WP8 Pro, Paso 9/1 Cómo desmontar Oukitel WP8 Pro, Paso 9/2 Cómo desmontar Oukitel WP8 Pro, Paso 9/3 Cómo desmontar Oukitel WP8 Pro, Paso 9/4

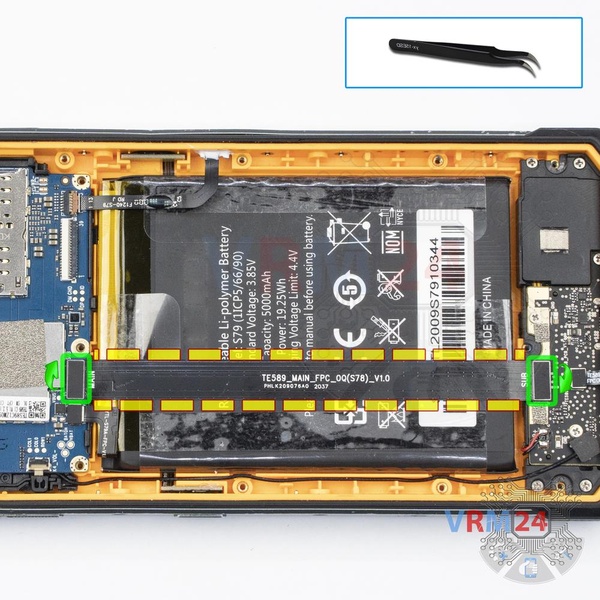

Paso 9. Retirar el cable de interconexión

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Los nombres en el cable FFC (cable plano flexible) indican su posición correcta.


Cómo desmontar Oukitel WP8 Pro, Paso 10/1 Cómo desmontar Oukitel WP8 Pro, Paso 10/2 Cómo desmontar Oukitel WP8 Pro, Paso 10/3

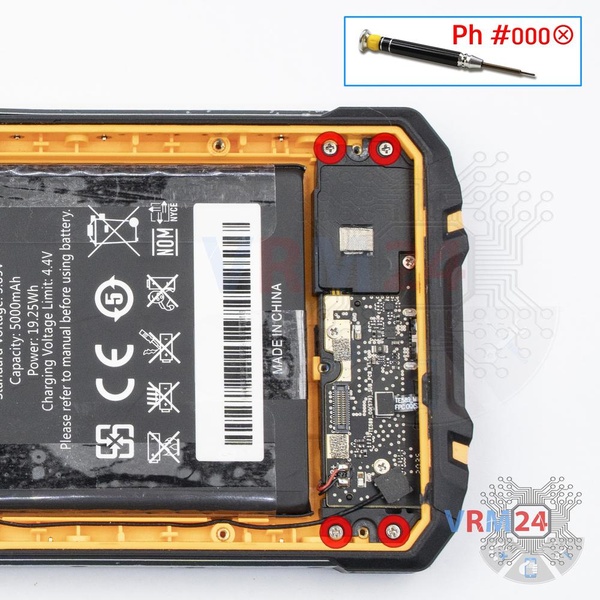

Paso 10. Desenrosque los tornillos

Con un destornillador (Philips 1,5 mm PH000), desatornille 4 tornillos.


Cómo desmontar Oukitel WP8 Pro, Paso 11/1 Cómo desmontar Oukitel WP8 Pro, Paso 11/2 Cómo desmontar Oukitel WP8 Pro, Paso 11/3

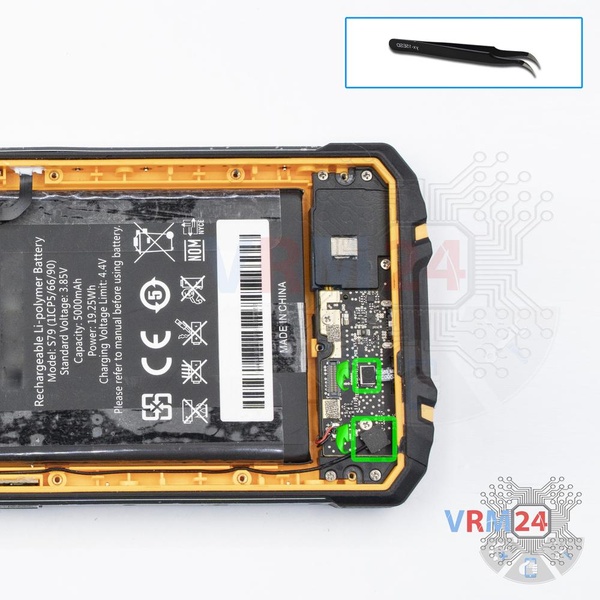

Paso 11. Desconecte los conectores

Desconecte el conector del cable coaxial, el cable al micrófono, en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


Cómo desmontar Oukitel WP8 Pro, Paso 12/1 Cómo desmontar Oukitel WP8 Pro, Paso 12/2 Cómo desmontar Oukitel WP8 Pro, Paso 12/3

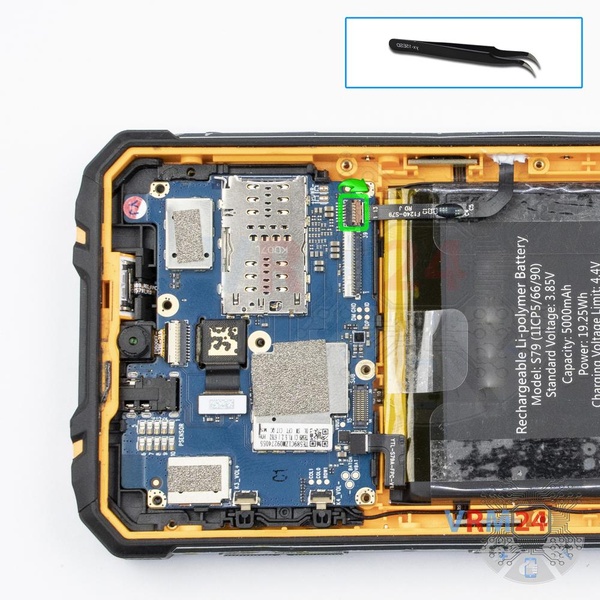

Paso 12. Desconecte el conector

Levante el conector del sensor de huellas dactilares.


Cómo desmontar Oukitel WP8 Pro, Paso 13/1 Cómo desmontar Oukitel WP8 Pro, Paso 13/2 Cómo desmontar Oukitel WP8 Pro, Paso 13/3

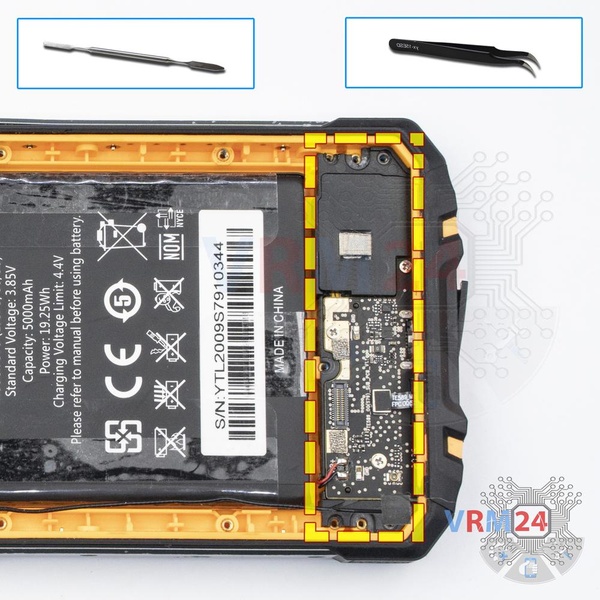

Paso 13. Retire el altavoz

Retire con cuidado el conjunto de altavoz con placa auxiliar.


Cómo desmontar Oukitel WP8 Pro, Paso 14/1 Cómo desmontar Oukitel WP8 Pro, Paso 14/2 Cómo desmontar Oukitel WP8 Pro, Paso 14/3 Cómo desmontar Oukitel WP8 Pro, Paso 14/4 Cómo desmontar Oukitel WP8 Pro, Paso 14/5 Cómo desmontar Oukitel WP8 Pro, Paso 14/6

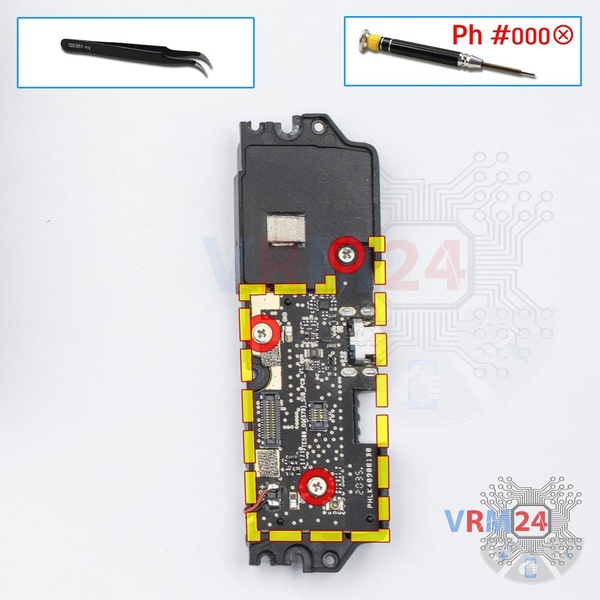

Paso 14. Retire la placa secundaria

Con un destornillador (Philips 1,5 mm PH000), desatornille tres tornillos y separe la placa secundaria del conjunto del altavoz.

ℹ️️ La placa contiene un puerto de carga (Micro USB), motor de vibración, contactos de resorte para el altavoz y una unidad de antena.


Cómo desmontar Oukitel WP8 Pro, Paso 15/1 Cómo desmontar Oukitel WP8 Pro, Paso 15/2 Cómo desmontar Oukitel WP8 Pro, Paso 15/3

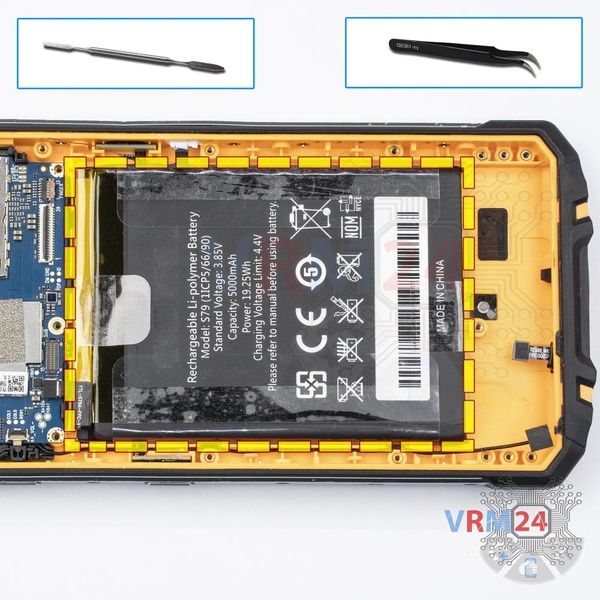

Paso 15. Retirar la batería

Retire con cuidado la batería.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.


Cómo desmontar Oukitel WP8 Pro, Paso 16/1 Cómo desmontar Oukitel WP8 Pro, Paso 16/2 Cómo desmontar Oukitel WP8 Pro, Paso 16/3 Cómo desmontar Oukitel WP8 Pro, Paso 16/4

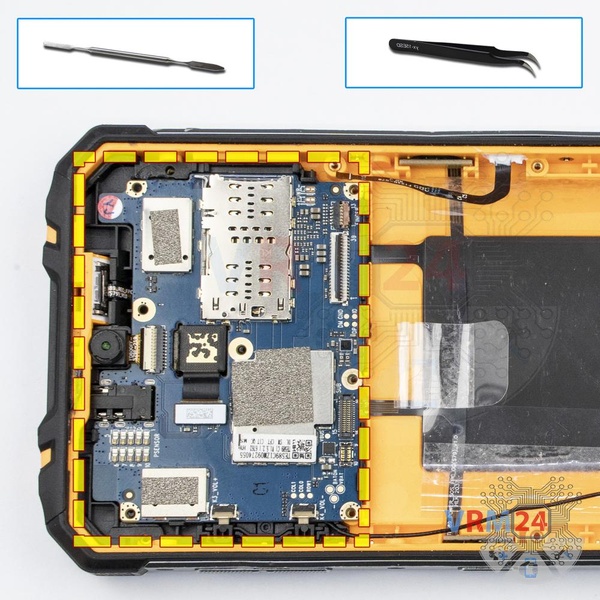

Paso 16. Dar la vuelta a la placa

Dé la vuelta con cuidado a la placa base. Como es habitual, tenemos un conector de cable en el lado opuesto.


Cómo desmontar Oukitel WP8 Pro, Paso 17/1 Cómo desmontar Oukitel WP8 Pro, Paso 17/2 Cómo desmontar Oukitel WP8 Pro, Paso 17/3 Cómo desmontar Oukitel WP8 Pro, Paso 17/4

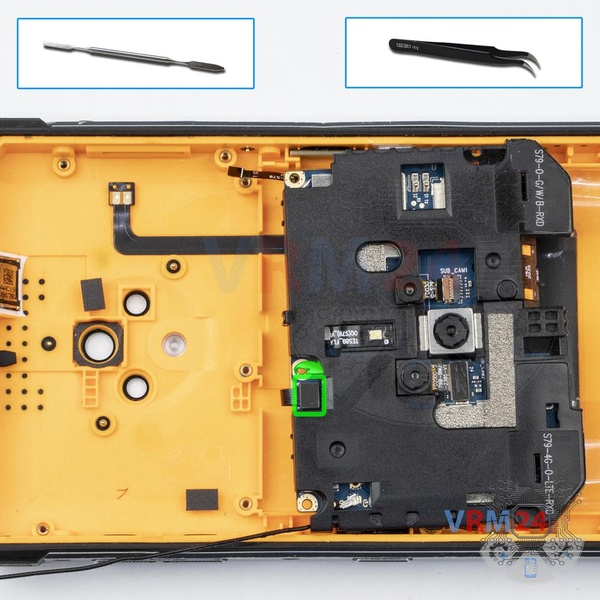

Paso 17. Retire la placa base

Levante el conector y retire la placa base.


Cómo desmontar Oukitel WP8 Pro, Paso 18/1 Cómo desmontar Oukitel WP8 Pro, Paso 18/2 Cómo desmontar Oukitel WP8 Pro, Paso 18/3 Cómo desmontar Oukitel WP8 Pro, Paso 18/4

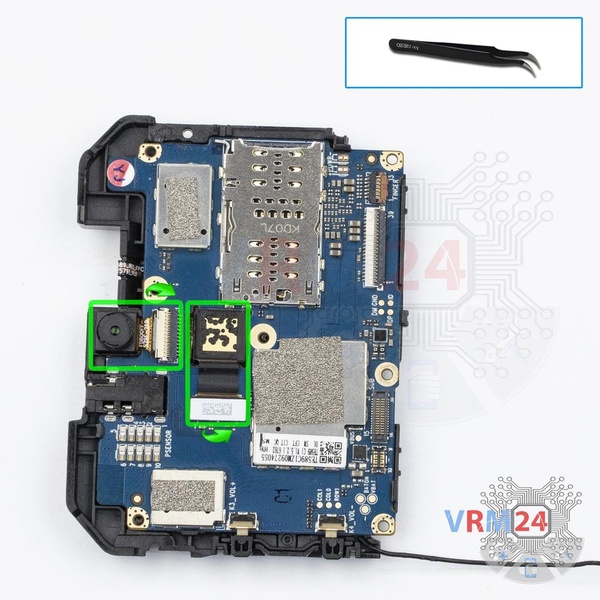

Paso 18. Retire las cámaras

Levante los conectores y retire una cámara frontal y una trasera.


Cómo desmontar Oukitel WP8 Pro, Paso 19/1 Cómo desmontar Oukitel WP8 Pro, Paso 19/2 Cómo desmontar Oukitel WP8 Pro, Paso 19/3 Cómo desmontar Oukitel WP8 Pro, Paso 19/4

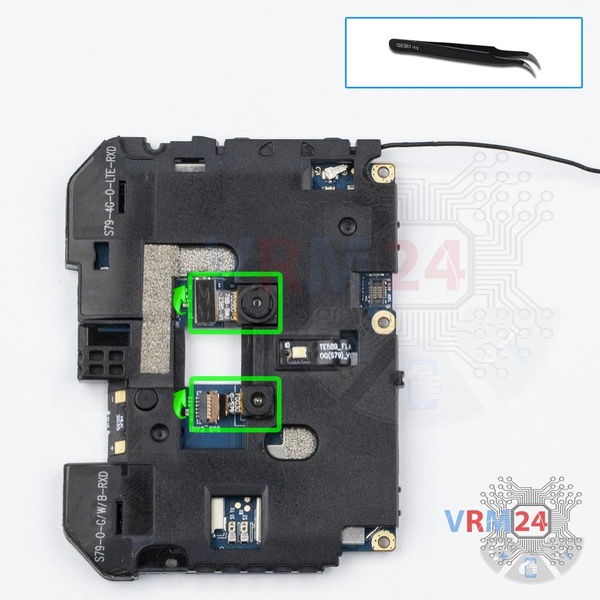

Paso 19. Retire las cámaras

Levante los conectores y retire dos cámaras traseras.


Cómo desmontar Oukitel WP8 Pro, Paso 20/1 Cómo desmontar Oukitel WP8 Pro, Paso 20/2

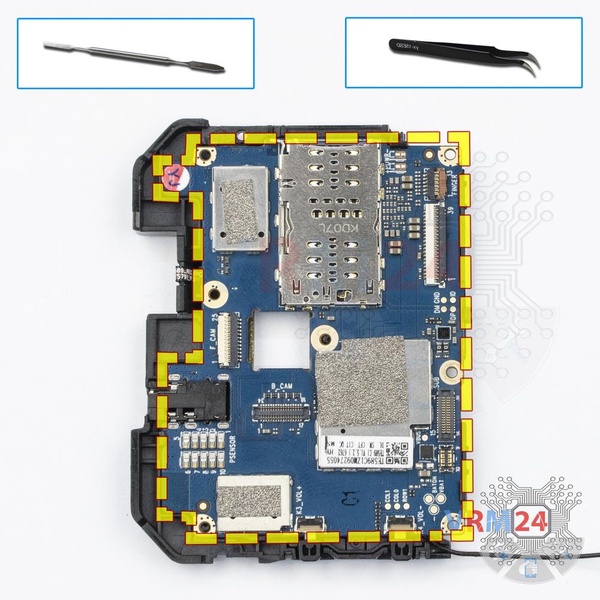

Paso 20. Abrir la tapa

Separe con cuidado la placa base y la cubierta.


Cómo desmontar Oukitel WP8 Pro, Paso 21/1 Cómo desmontar Oukitel WP8 Pro, Paso 21/2

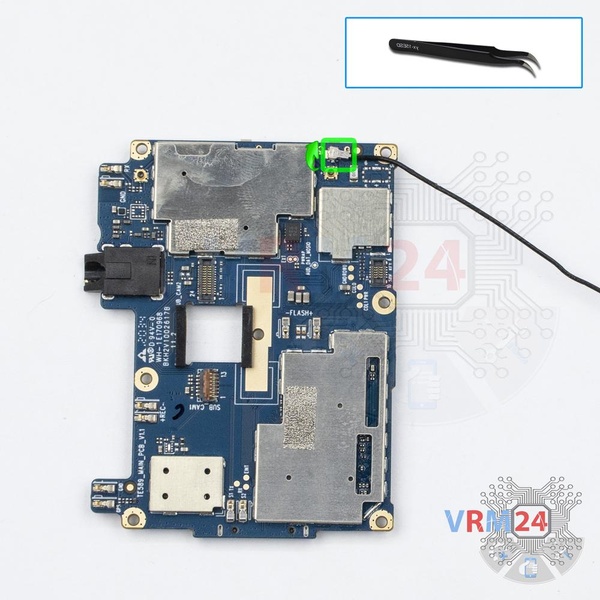

Paso 21. Retire el cable coaxial

Levante el conector y retire el cable coaxial.

Instrucciones detalladas de desmontaje de Oukitel WP8 Pro en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 20 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Oukitel WP8 Pro — lanzado para los mercados en diferentes países.
