Desmontaje/Reparar del dispositivo móvil Realme 8 (Realme 8 RMX3085) con la descripción de cada paso y el conjunto de herramientas requerido.

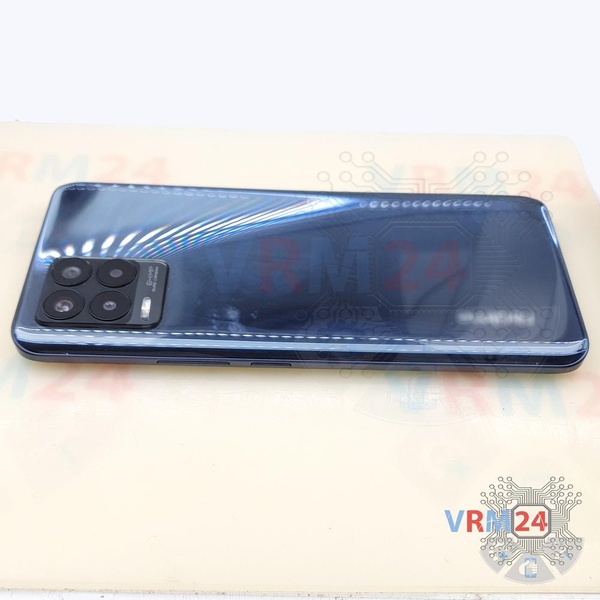

⚠ Antes de desmontarlo, no olvide apagar su teléfono.

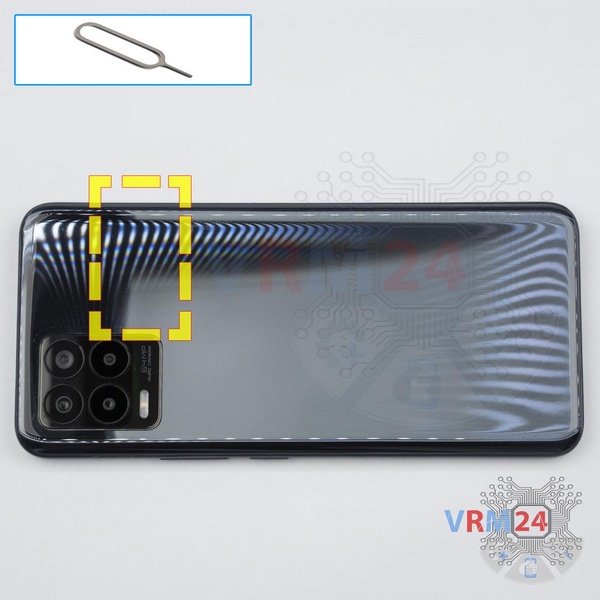

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

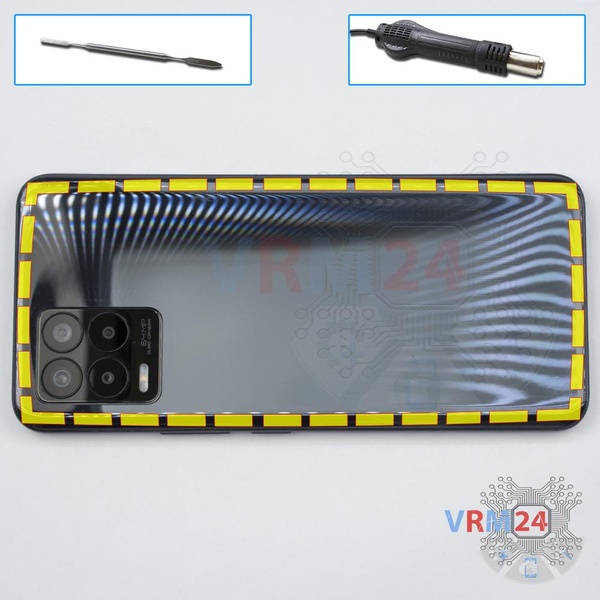

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

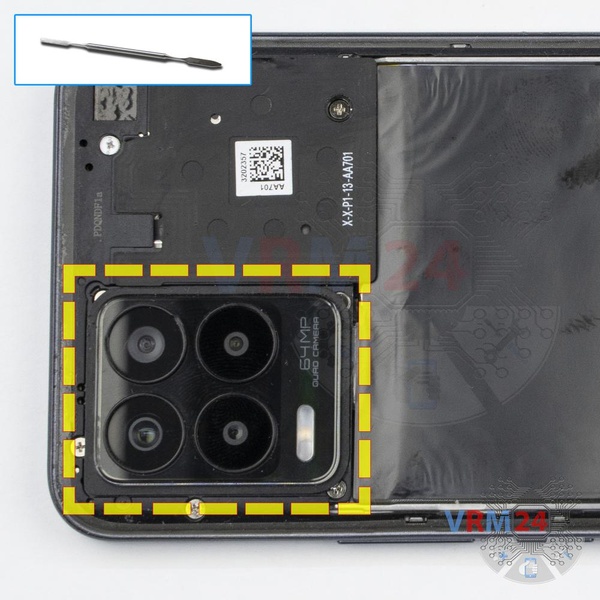

Abra la tapa que protege las cámaras.

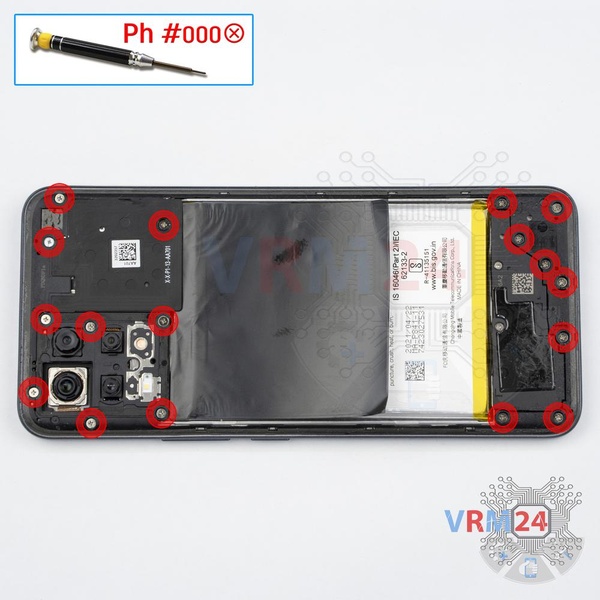

Con un destornillador (Phillips 1,5 mm PH000), desatornille 17 tornillos.

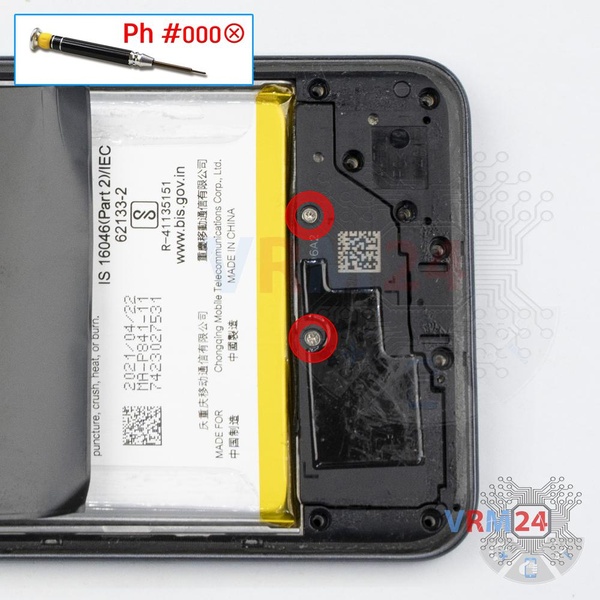

Con un destornillador (Phillips 1,5 mm PH000), desatornille dos tornillos plateados.

ℹ️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

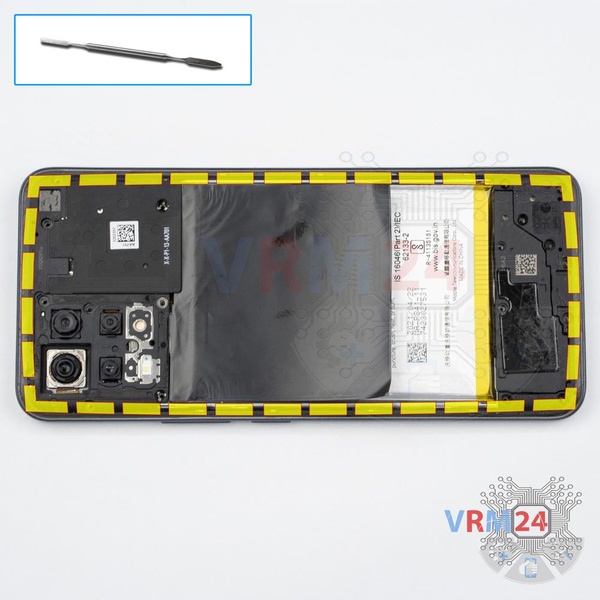

Retire la tapa del medio con antenas.

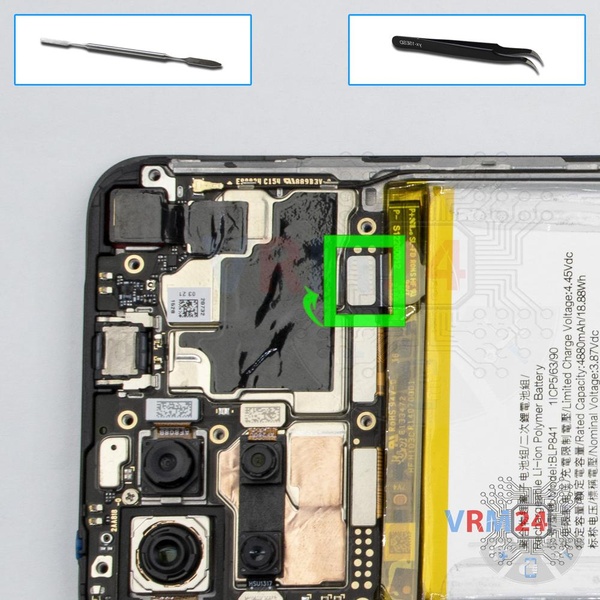

Desconecte el conector de la batería lo antes posible.

ℹ️ El modelo Realme 8 tiene una batería BLP841 con capacidad de 5000 mAh (también conocida como batería recargable).

⚠ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

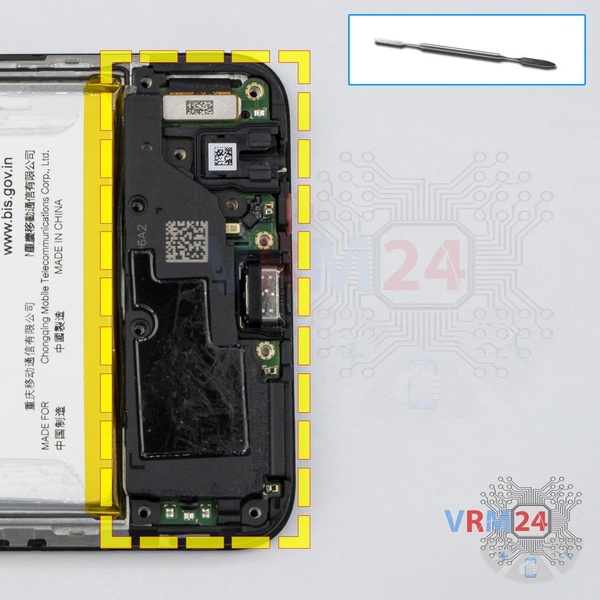

Retire el conjunto del altavoz, motor de vibración con antenas.

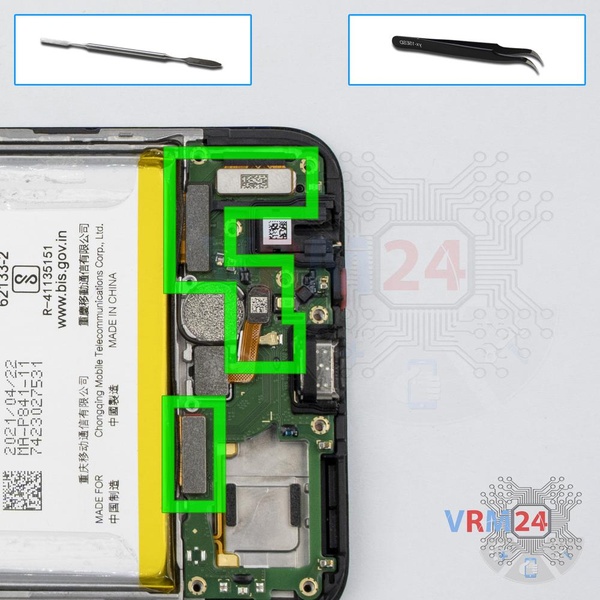

Desconecte el conector del cable coaxial, los cables de la placa base, el sensor de huellas dactilares y el cable de la subpantalla entre placas en la placa secundaria.

⚠ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen fácilmente o el cable se cae del extremo (terminal).

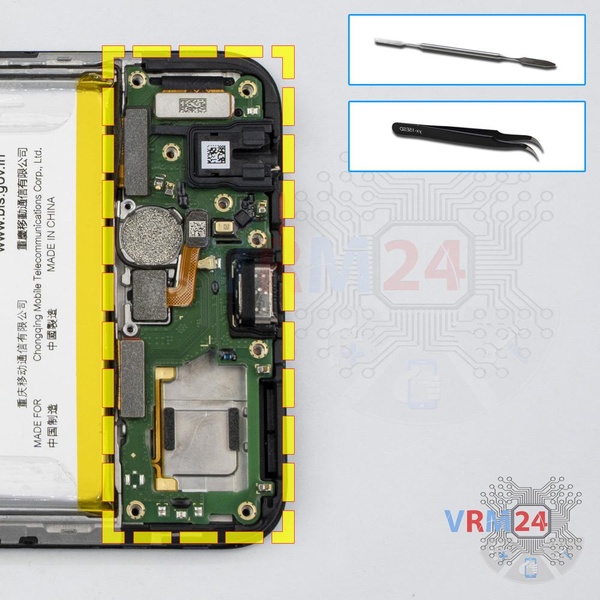

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, la subplaca se puede calentar un poco.

ℹ️ La placa secundaria contiene un puerto de carga (Micro USB), micrófono, toma de auriculares, contactos de resorte para el altavoz y una unidad de antena.

⚠ No es necesario insertar la herramienta debajo al quitar la placa base. Los componentes internos podrían dañarse.

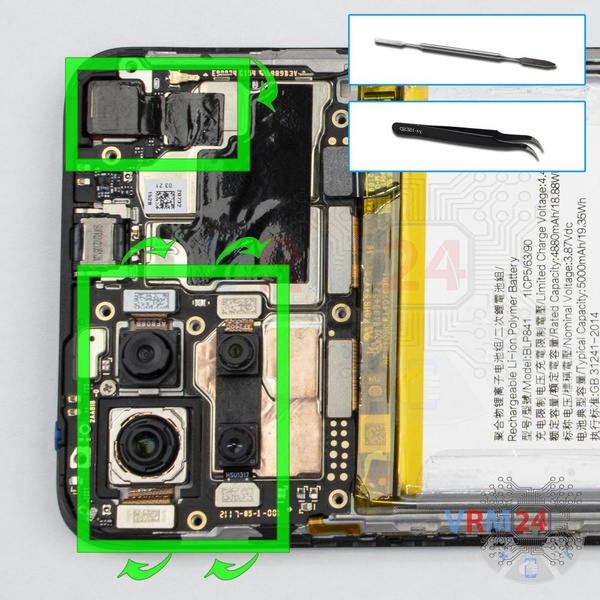

Levante los conectores y retire cuatro cámaras traseras y una cámara frontal (selfie).

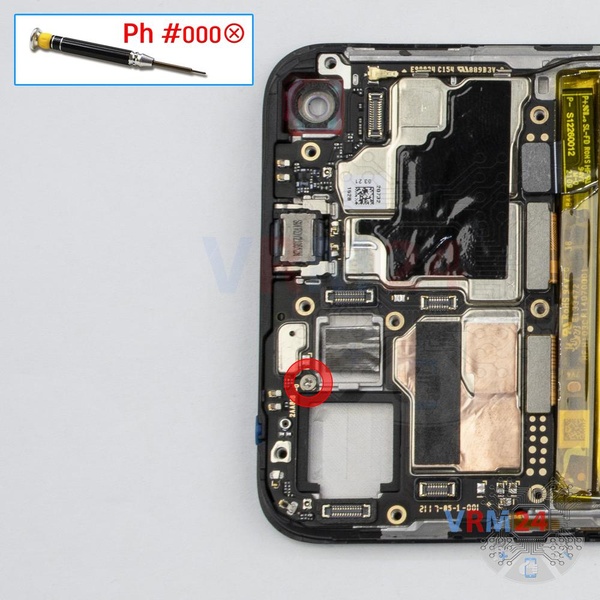

Con un destornillador (Philips 1,5 mm PH000), desatornille un tornillo que sujeta la placa base.

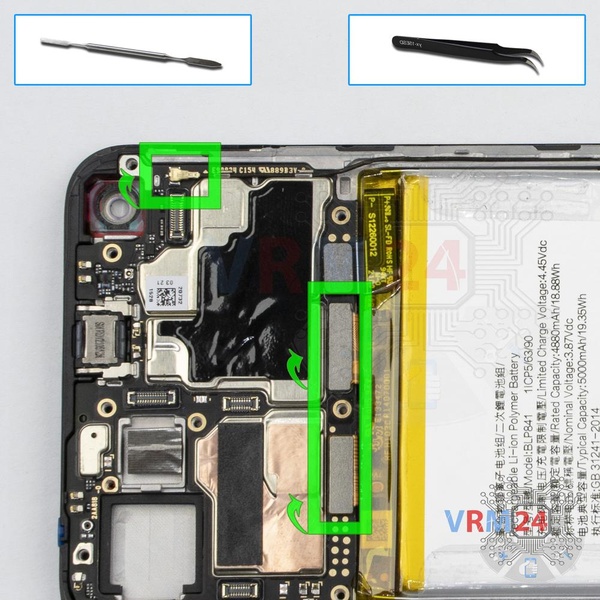

Levante los conectores del cable del módulo de pantalla, el cable entre placas y el cable coaxial.

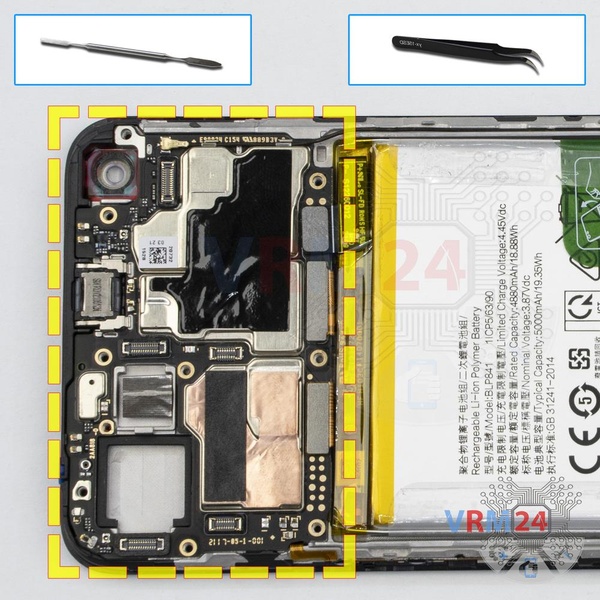

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa.

⚠ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

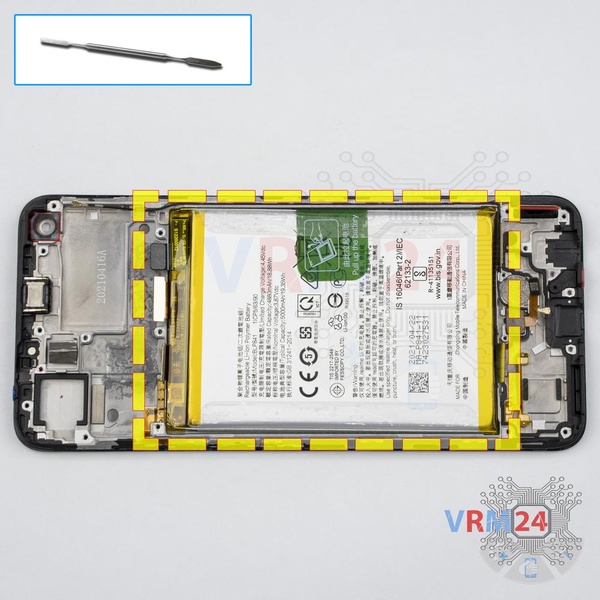

Retire con cuidado la batería.

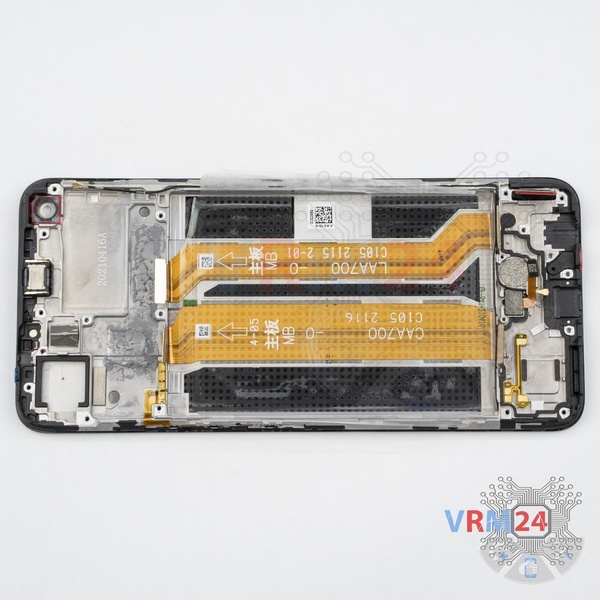

ℹ️ En el marco de la pantalla quedó: el altavoz del auricular, el cable coaxial.
