Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Realme C21Y (Realme C21Y RMX3261) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Realme C21Y, Paso 1/1 Cómo desmontar Realme C21Y, Paso 1/2

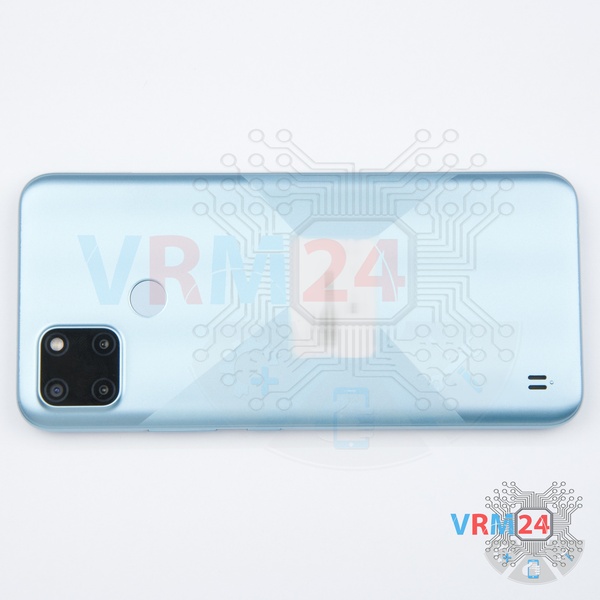

Paso 1. Antes del desmontaje

⚠️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar Realme C21Y, Paso 2/1 Cómo desmontar Realme C21Y, Paso 2/2 Cómo desmontar Realme C21Y, Paso 2/3 Cómo desmontar Realme C21Y, Paso 2/4

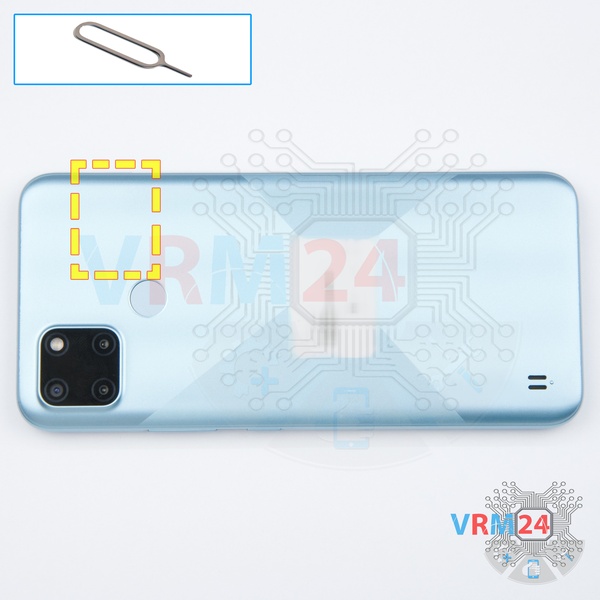

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Realme C21Y, Paso 3/1 Cómo desmontar Realme C21Y, Paso 3/2 Cómo desmontar Realme C21Y, Paso 3/3 Cómo desmontar Realme C21Y, Paso 3/4 Cómo desmontar Realme C21Y, Paso 3/5

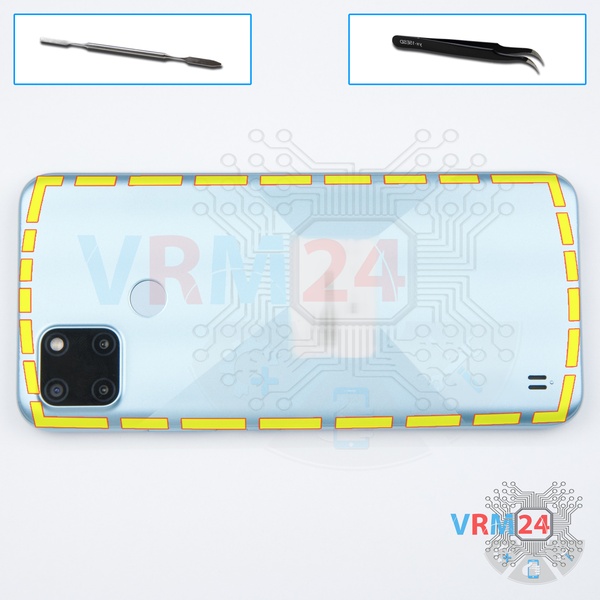

Paso 3. Abra la tapa trasera

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.


Cómo desmontar Realme C21Y, Paso 4/1 Cómo desmontar Realme C21Y, Paso 4/2 Cómo desmontar Realme C21Y, Paso 4/3

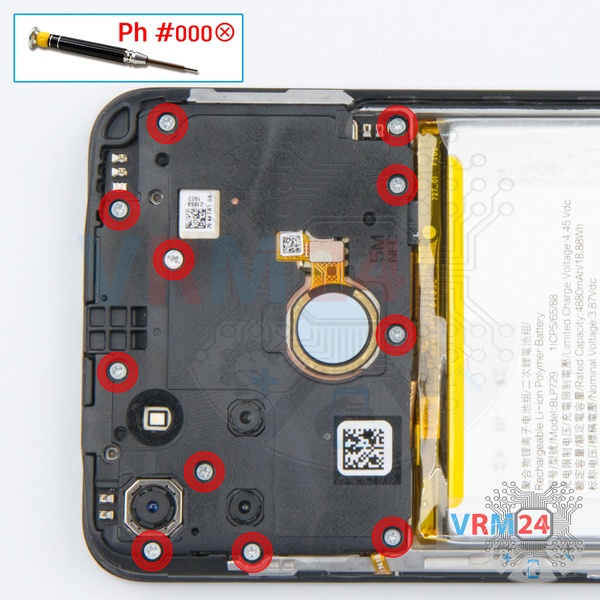

Paso 4. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 11 tornillos.


Cómo desmontar Realme C21Y, Paso 5/1 Cómo desmontar Realme C21Y, Paso 5/2 Cómo desmontar Realme C21Y, Paso 5/3

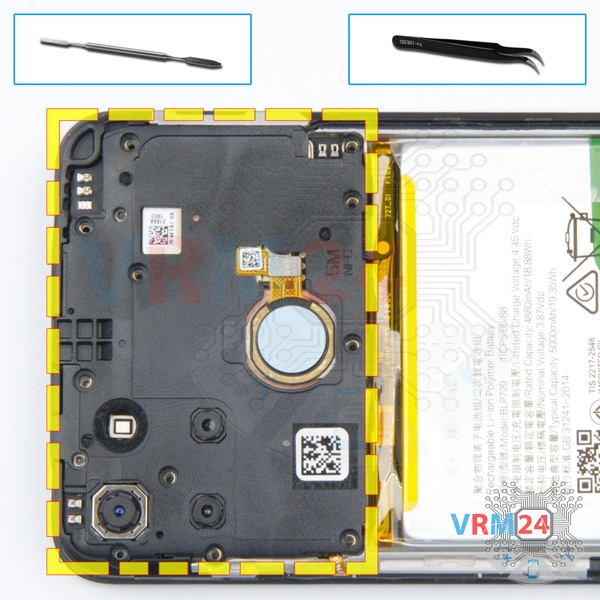

Paso 5. Abrir la tapa

Retire la tapa que oculta la placa base.


Cómo desmontar Realme C21Y, Paso 6/1 Cómo desmontar Realme C21Y, Paso 6/2

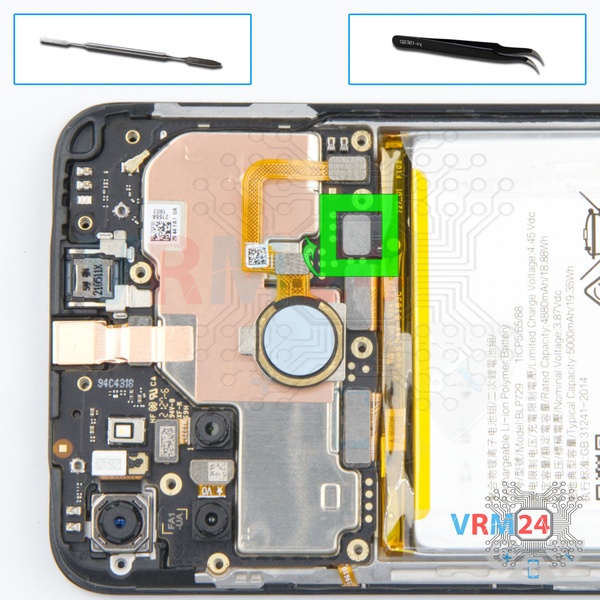

Paso 6. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Realme C21Y RMX3261 cuenta con una batería BLP729 de 5000 mAh de capacidad (aka batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Realme C21Y, Paso 7/1 Cómo desmontar Realme C21Y, Paso 7/2 Cómo desmontar Realme C21Y, Paso 7/3

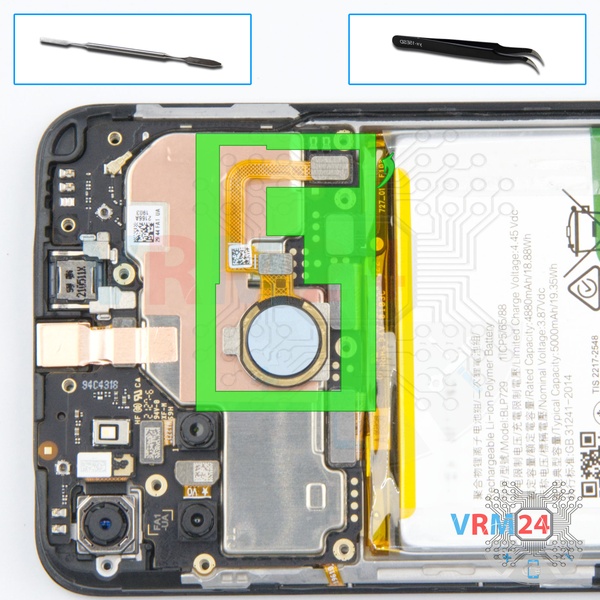

Paso 7. Retirar el sensor de huellas dactilares

Haz palanca en el conector y retira el sensor de huellas dactilares.


Cómo desmontar Realme C21Y, Paso 8/1 Cómo desmontar Realme C21Y, Paso 8/2 Cómo desmontar Realme C21Y, Paso 8/3

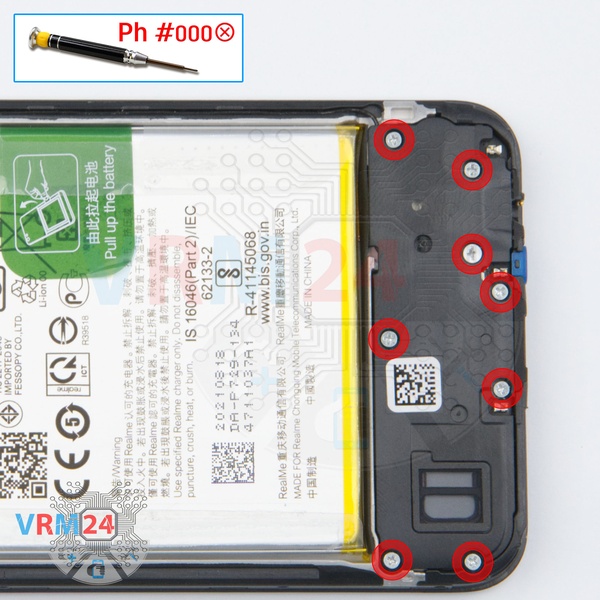

Paso 8. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.


Cómo desmontar Realme C21Y, Paso 9/1 Cómo desmontar Realme C21Y, Paso 9/2 Cómo desmontar Realme C21Y, Paso 9/3

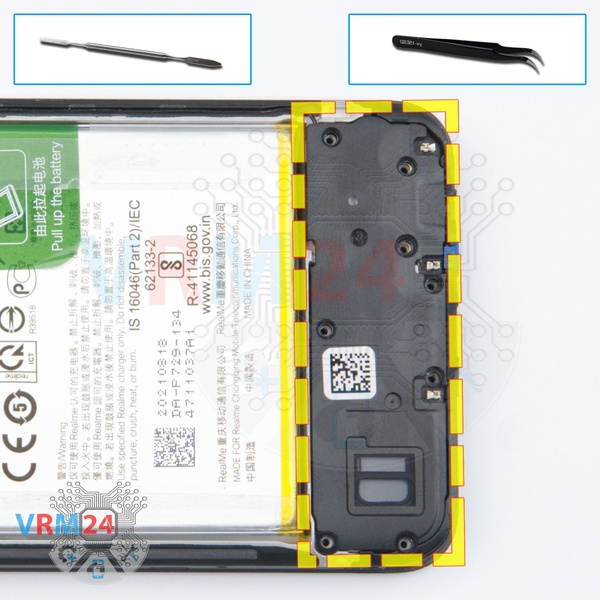

Paso 9. Retire el altavoz

Retire la tapa con un altavoz.


Cómo desmontar Realme C21Y, Paso 10/1 Cómo desmontar Realme C21Y, Paso 10/2

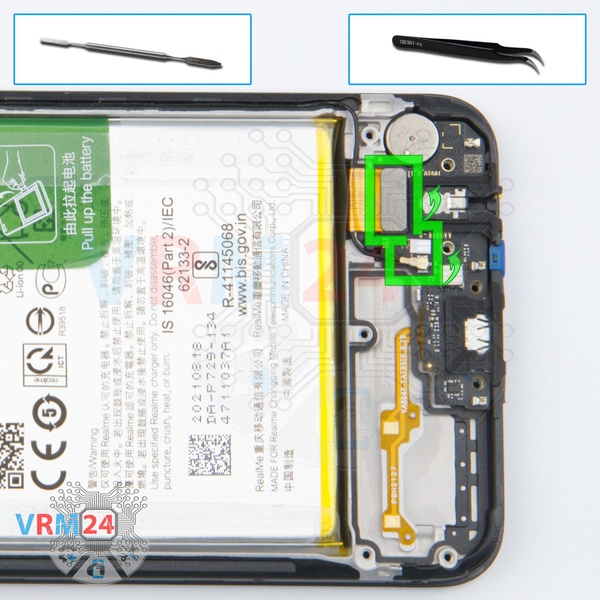

Paso 10. Desconecte los conectores

Desconecte el conector del cable coaxial, cable a la placa principal, en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar Realme C21Y, Paso 11/1 Cómo desmontar Realme C21Y, Paso 11/2 Cómo desmontar Realme C21Y, Paso 11/3

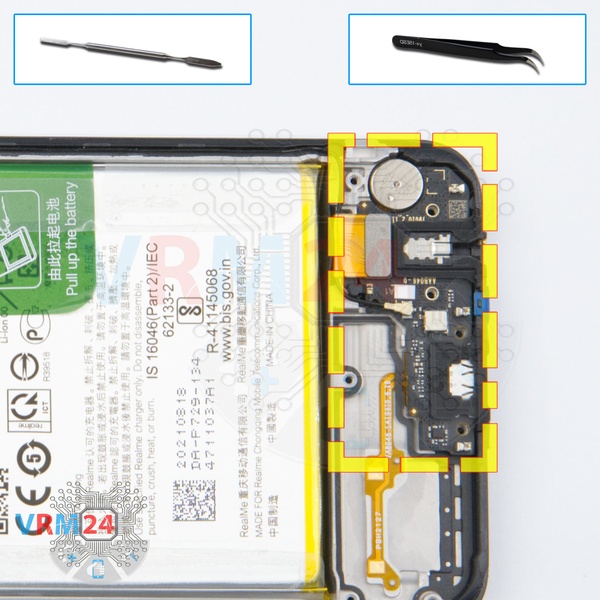

Paso 11. Retire la placa secundaria

Retire la subplaca. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar Realme C21Y, Paso 12/1 Cómo desmontar Realme C21Y, Paso 12/2 Cómo desmontar Realme C21Y, Paso 12/3 Cómo desmontar Realme C21Y, Paso 12/4

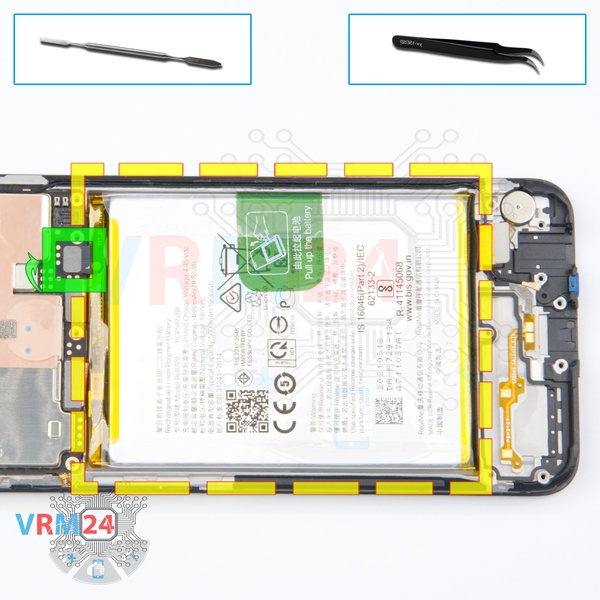

Paso 12. Retirar la batería

Retire la batería. Necesitamos tirar de la etiqueta verde para despegar la batería.

¡No olvide desconectar el conector de la batería en el Paso 6!


Cómo desmontar Realme C21Y, Paso 13/1 Cómo desmontar Realme C21Y, Paso 13/2 Cómo desmontar Realme C21Y, Paso 13/3 Cómo desmontar Realme C21Y, Paso 13/4 Cómo desmontar Realme C21Y, Paso 13/5 Cómo desmontar Realme C21Y, Paso 13/6

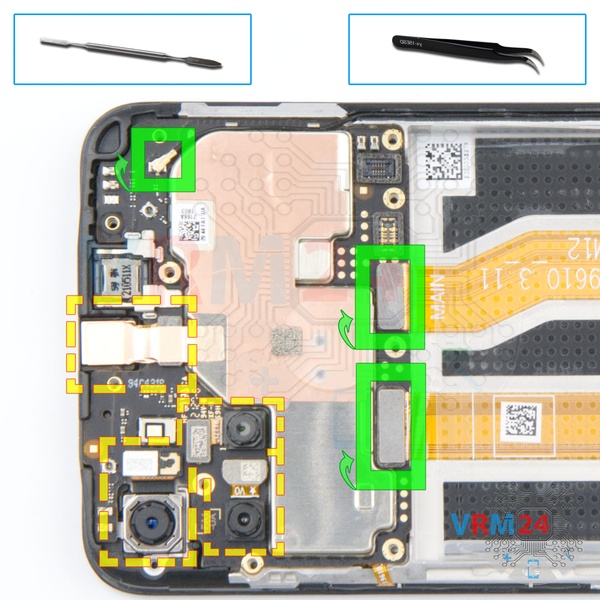

Paso 13. Retire las cámaras

Haz palanca en los conectores del cable del módulo de pantalla, el cable entre placas y el cable coaxial.

Además, desconecte los conectores y extraiga tres cámaras traseras y una cámara frontal (selfie).

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Realme C21Y, Paso 14/1 Cómo desmontar Realme C21Y, Paso 14/2 Cómo desmontar Realme C21Y, Paso 14/3

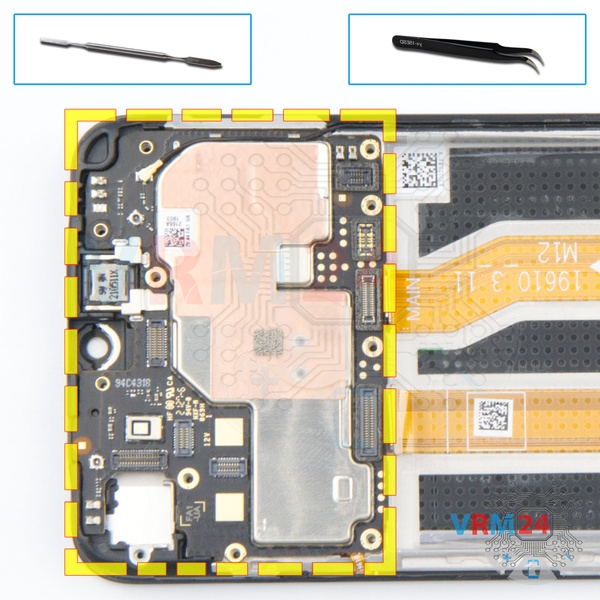

Paso 14. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Realme C21Y, Paso 15/1 Cómo desmontar Realme C21Y, Paso 15/2 Cómo desmontar Realme C21Y, Paso 15/3

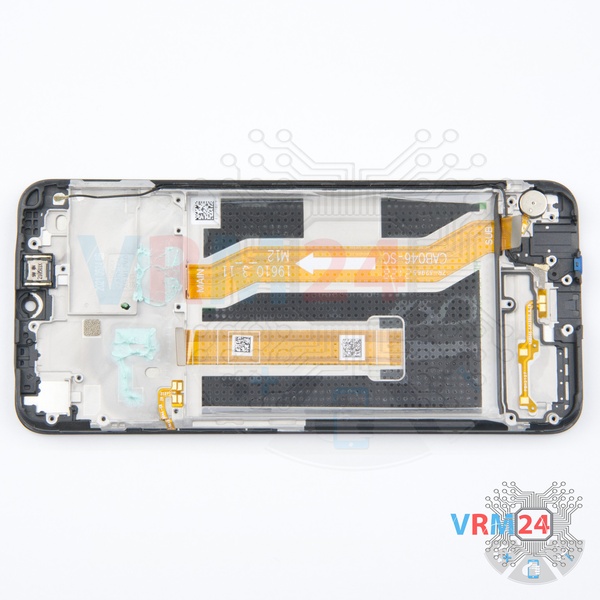

Paso 15. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el cable coaxial y el motor de vibración.

Instrucciones detalladas de desmontaje de Realme C21Y en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Realme C21Y — Realme C21Y RMX3261 lanzado para los mercados en diferentes países.
