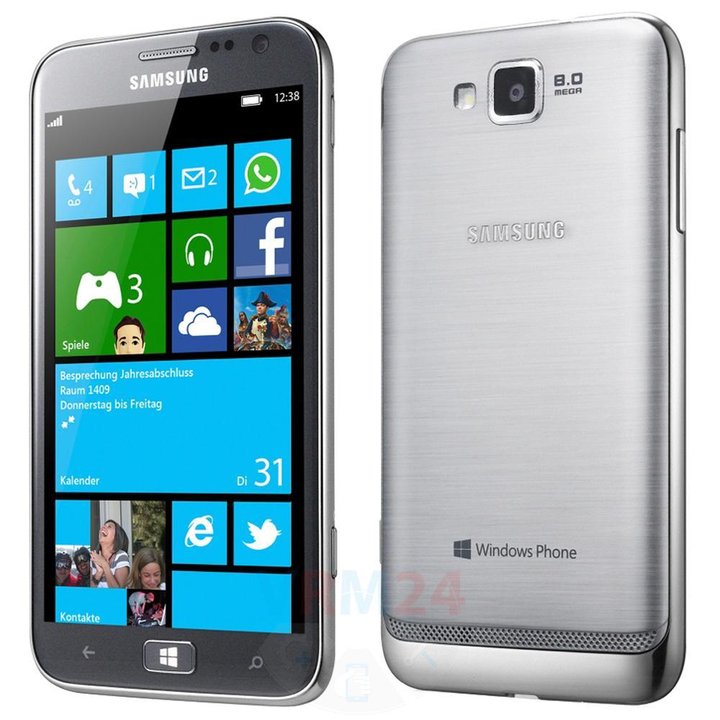

Samsung Ativ S GT-i8750

Dificultad de desmontaje:
Fácil

Duración:
4 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Ativ S GT-i8750 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Ativ S GT-i8750, Paso 1/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 1/2

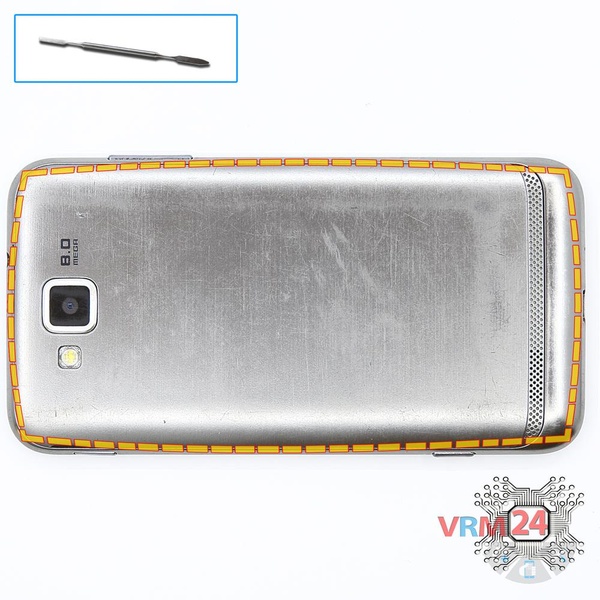

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Samsung Ativ S GT-i8750, Paso 2/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 2/2

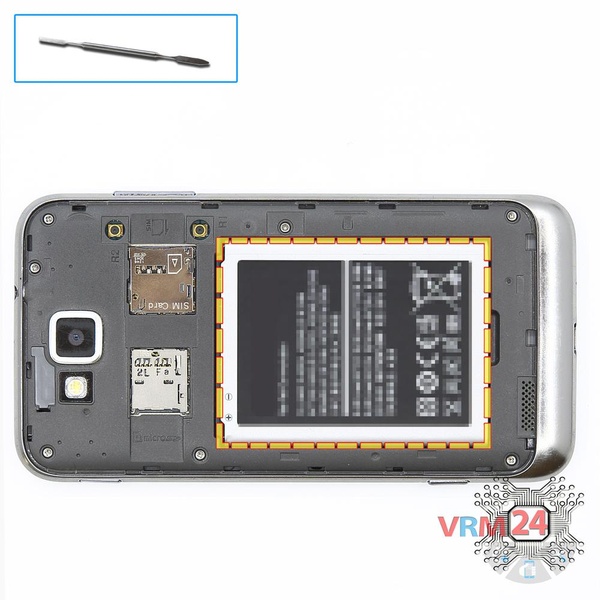

Paso 2.

Levante y retire la batería.

Cómo desmontar Samsung Ativ S GT-i8750, Paso 3/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 3/2

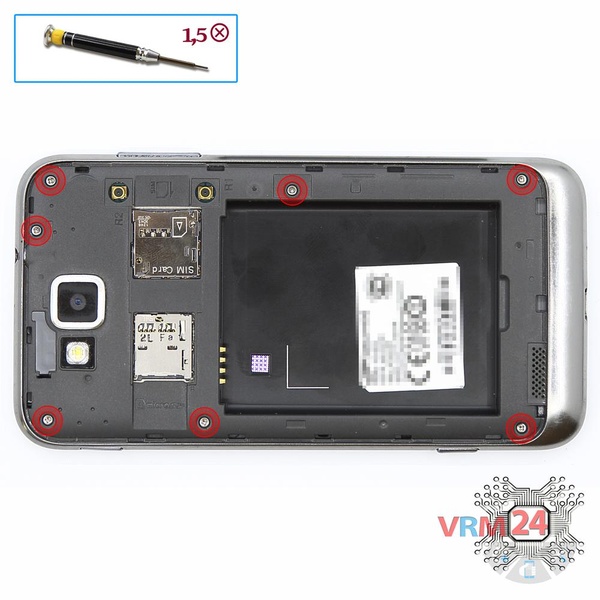

Paso 3.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 7 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Ativ S GT-i8750, Paso 4/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 4/2

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Samsung Ativ S GT-i8750, Paso 5/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 5/2

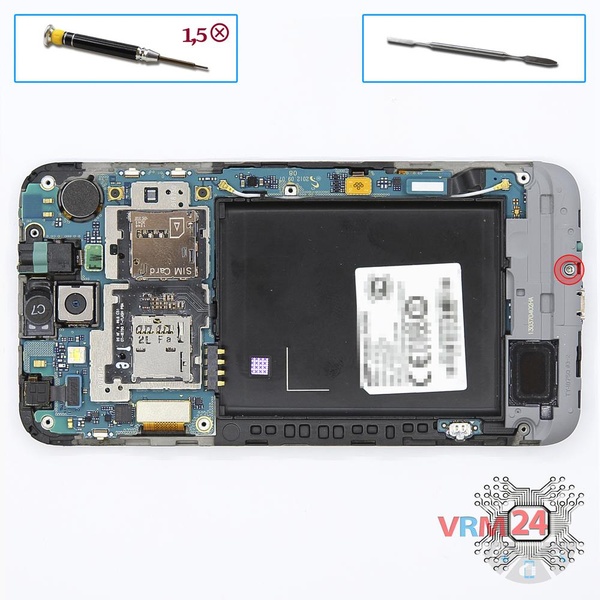

Paso 5.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; y retire el conjunto del zumbador (altavoz).

Cómo desmontar Samsung Ativ S GT-i8750, Paso 6/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 6/2

Cómo desmontar Samsung Ativ S GT-i8750, Paso 6/3

Paso 6.

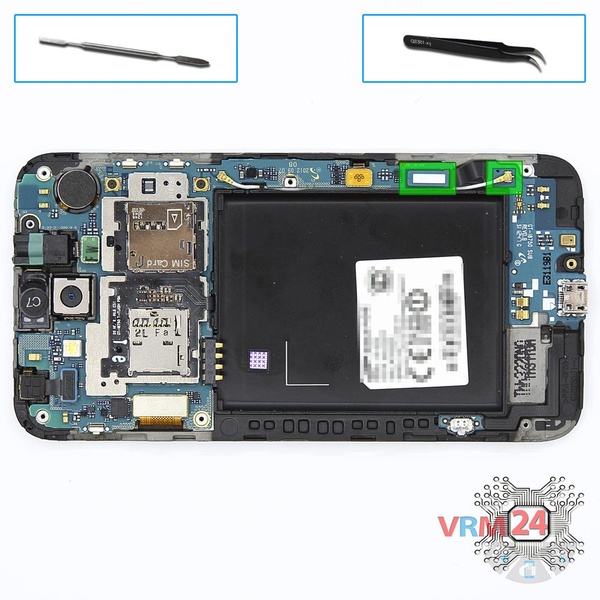

Desconecte los conectores y retire la PCB inferior.

Cómo desmontar Samsung Ativ S GT-i8750, Paso 7/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 7/2

Cómo desmontar Samsung Ativ S GT-i8750, Paso 7/3

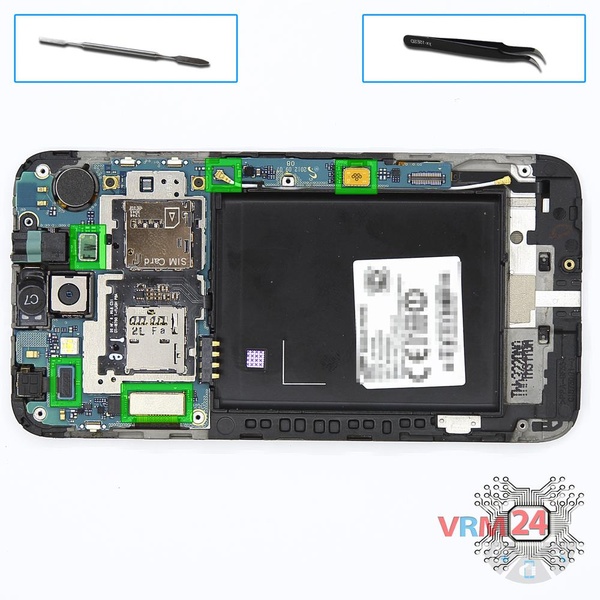

Paso 7.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Ativ S GT-i8750, Paso 8/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 8/2

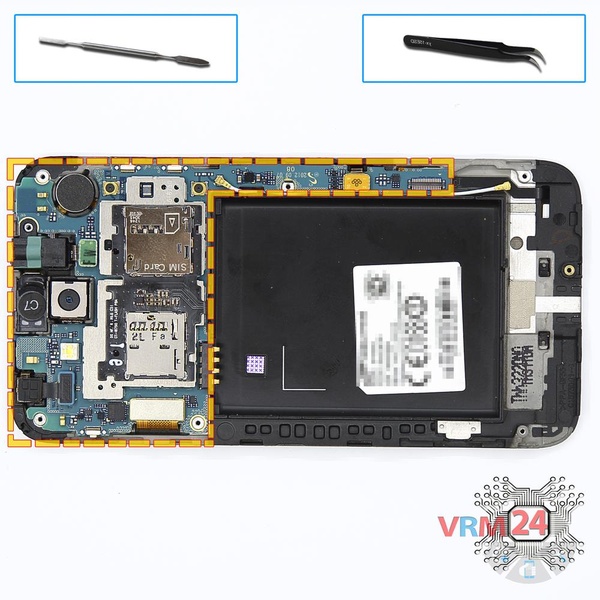

Paso 8.

Retire la PCB.

Cómo desmontar Samsung Ativ S GT-i8750, Paso 9/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 9/2

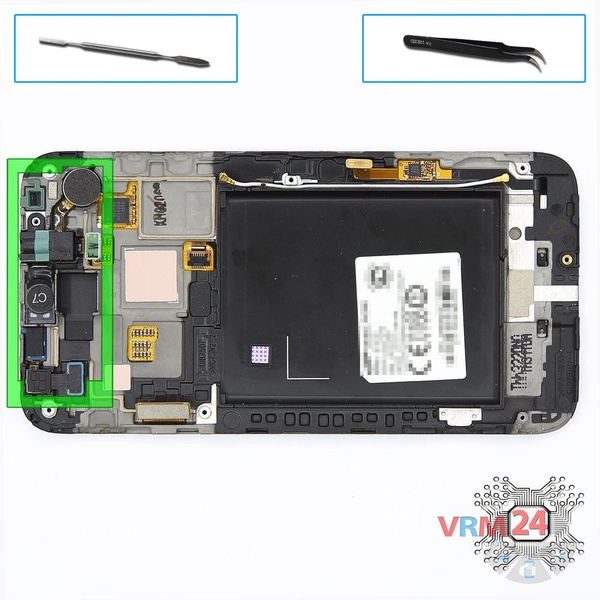

Paso 9.

Haga palanca y retire el cable con un conector / enchufe para auriculares, auricular (altavoz) y motor de vibración y cable con una cámara frontal (selfie) y sensor de proximidad. & nbsp;

Cómo desmontar Samsung Ativ S GT-i8750, Paso 10/1

Cómo desmontar Samsung Ativ S GT-i8750, Paso 10/2

Cómo desmontar Samsung Ativ S GT-i8750, Paso 10/3

Paso 10.

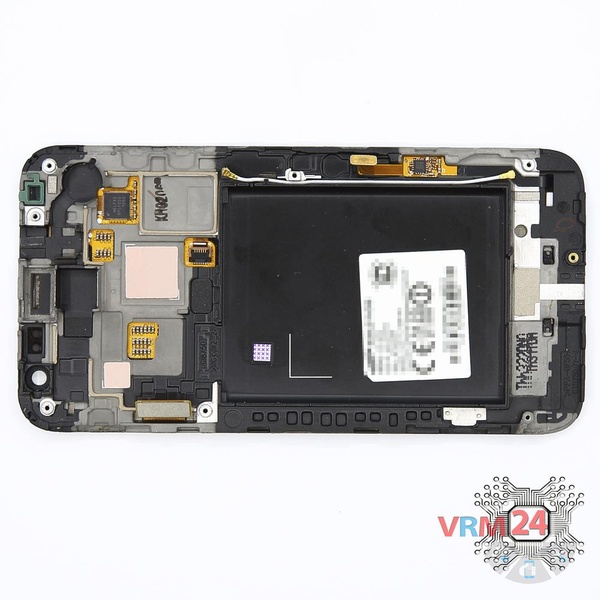

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Ativ S GT-i8750 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Ativ S GT-i8750

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Ativ S GT-i8750 lanzado para los mercados en diferentes países.
