Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A01 Core SM-A013 con la descripción de cada paso y el conjunto de herramientas requerido.

⚠ Antes de desmontarlo, no olvide apagar su teléfono.

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

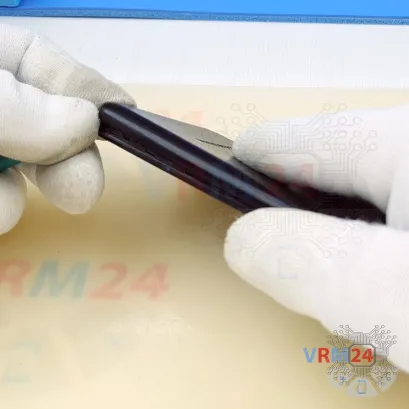

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 13 tornillos.

Retire las cubiertas con antenas que protegen las placas de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️ En las cubiertas, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

⚠ Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

Desconecte el conector de la batería lo antes posible. En este caso, debemos utilizar una lámina de plástico. Coloque la hoja entre la batería y los contactos de la PCB.

ℹ️ El modelo Samsung Galaxy A01 Core SM-A013 tiene una batería EB-BA013ABY con capacidad de 3000 mAh (también conocida como batería recargable).

⚠ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

Levante el conector y retire la cámara frontal (selfie).

Con un destornillador (Phillips PH000 de 1,5 mm), desatornille los dos tornillos que sujetan la placa base.

Levante el conector del módulo de pantalla.

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Levante el conector y retire la cámara trasera.
