Dificultad de desmontaje:
Fácil

Herramientas recomendadas

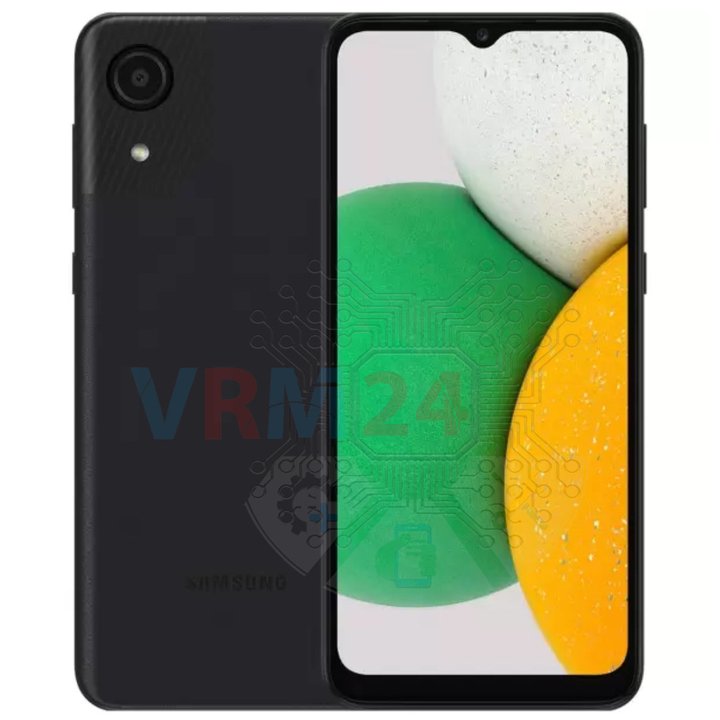

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A03 Core SM-A032 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 1/1

Paso 1. Antes del desmontaje

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 2/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 2/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 2/3 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 2/4

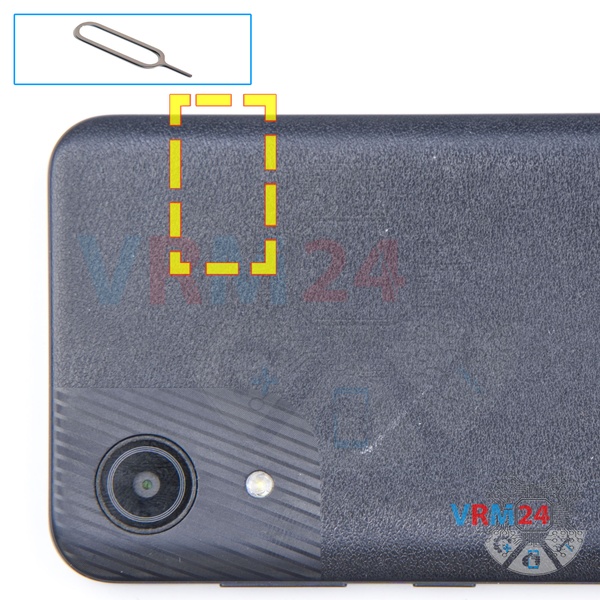

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 3/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 3/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 3/3 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 3/4

Paso 3. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 4/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 4/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 4/3

Paso 4. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 5/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 5/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 5/3

Paso 5. Abrir la tapa

Haz palanca sobre los bordes y quita la cubierta. La cubierta protege la placa de circuito impreso (PCB). Trate de levantar la cubierta por los bordes y no empuje demasiado la herramienta, adentro, para no tocar o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 6/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 6/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 6/3 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 6/4

Paso 6. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Samsung Galaxy A03 Core SM-A032 cuenta con una batería SLC-50 de 5000 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 7/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 7/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 7/3

Paso 7. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 8/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 8/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 8/3

Paso 8. Abrir la tapa

Retire la cubierta con la almohadilla de contacto que suministra energía desde la subplaca al altavoz.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 9/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 9/2

Paso 9. Desconecte los conectores

Desconecte el conector del cable coaxial, el cable de pantalla secundaria entre placas en la placa secundaria.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 10/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 10/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 10/3

Paso 10. Retire la placa secundaria

Retire la subplaca. Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 11/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 11/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 11/3 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 11/4

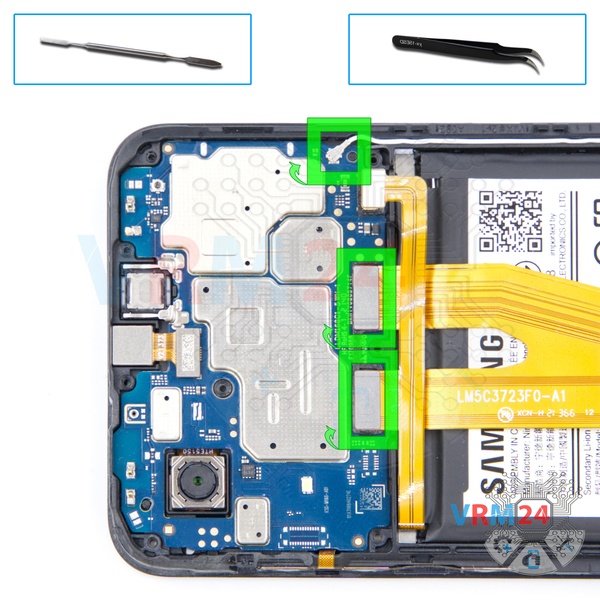

Paso 11. Desconecte los conectores

Haz palanca en los conectores del cable del módulo de pantalla, cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 12/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 12/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 12/3

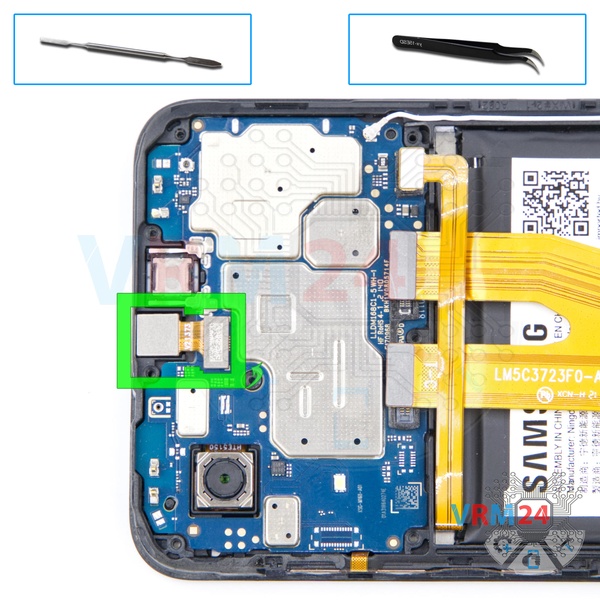

Paso 12. Retire la cámara frontal

Haz palanca en el conector y retira la cámara frontal (selfie).


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 13/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 13/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 13/3

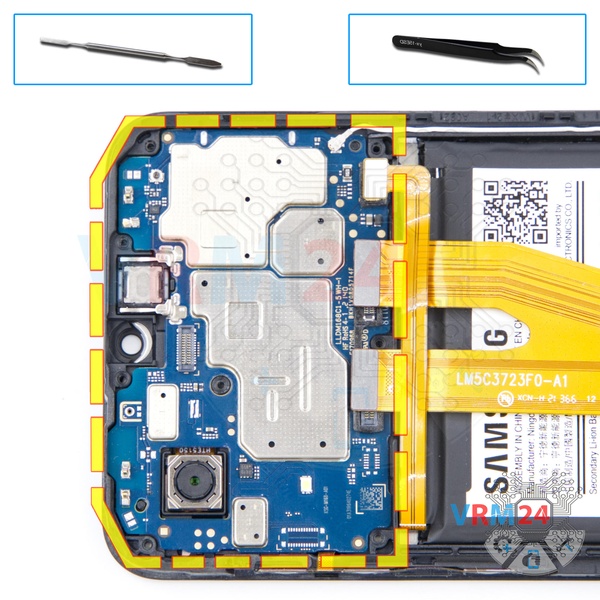

Paso 13. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 14/1 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 14/2 Cómo desmontar Samsung Galaxy A03 Core SM-A032, Paso 14/3

Paso 14. Retire la cámara trasera

Desconecte el conector y retire la cámara trasera.

Instrucciones detalladas de desmontaje de Samsung Galaxy A03 Core SM-A032 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 9 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Samsung Galaxy A03 Core SM-A032 lanzado para los mercados en diferentes países.
