Dificultad de desmontaje:
F谩cil
Duraci贸n:
9 min

Herramientas recomendadas

Desmontaje del dispositivo m贸vil Samsung Galaxy A10 SM-A105 (Samsung SM-A105F/DS, SM-A105FN/DS (Global); SM-A105G/DS; SM-A105M/DS) con la descripci贸n de cada paso y el conjunto de herramientas requerido.


Especialista en creaci贸n, distribuci贸n y gesti贸n de contenidos.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 1/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 1/2

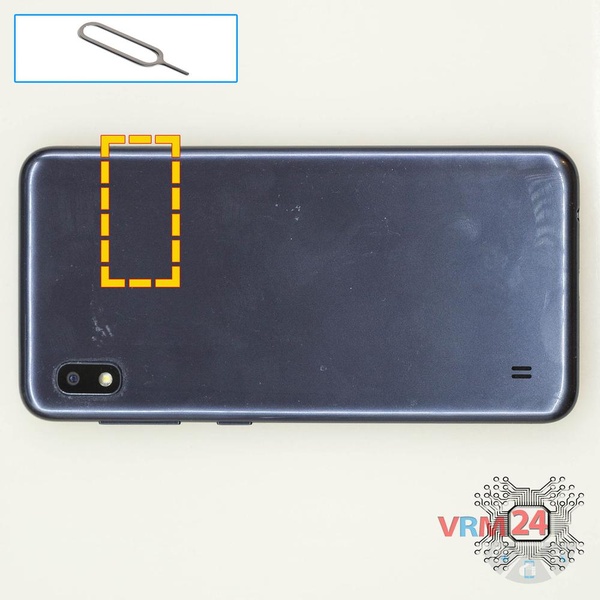

Paso 1. Retire la bandeja

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

鈿狅笍 ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 2/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 2/2

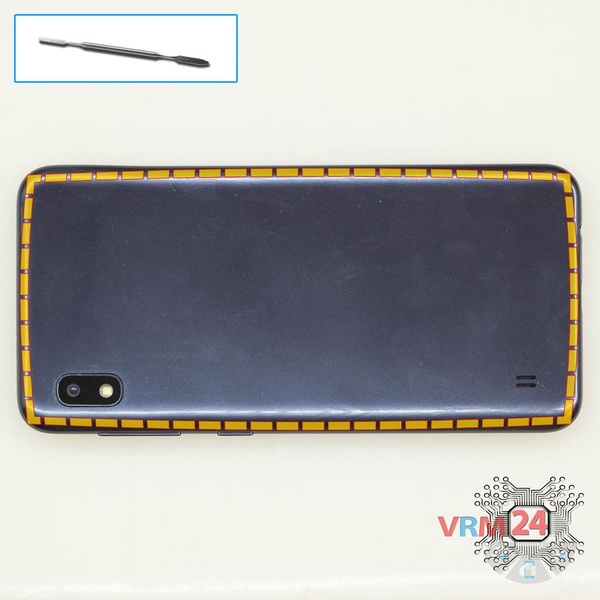

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

鈿狅笍 Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 3/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 3/2

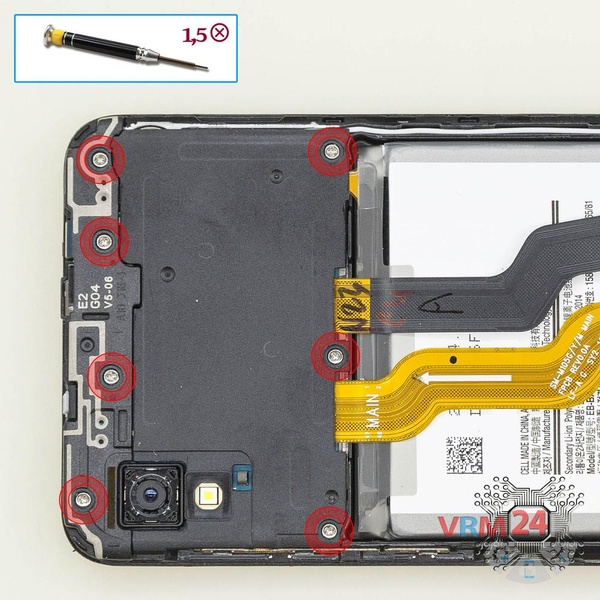

Paso 3. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 7 tornillos.

鈩癸笍 Asegúrese de anotar la ubicación de los tornillos antes de desmontar. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 4/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 4/2

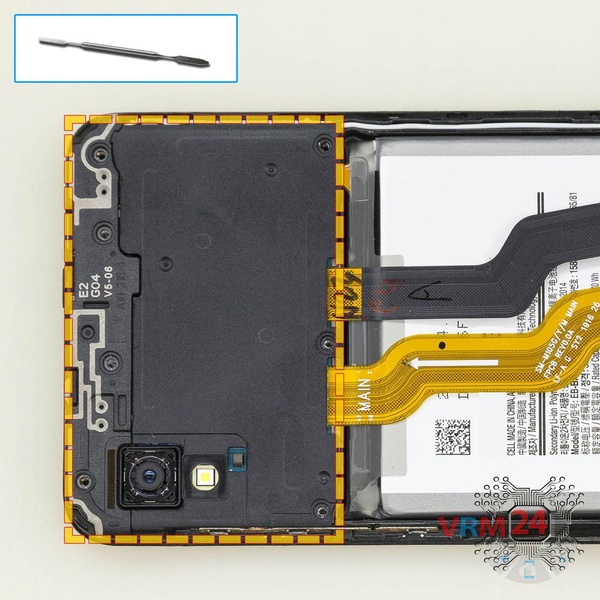

Paso 4. Abrir las tapas

Retire las cubiertas con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

鈿狅笍 Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 5/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 5/2

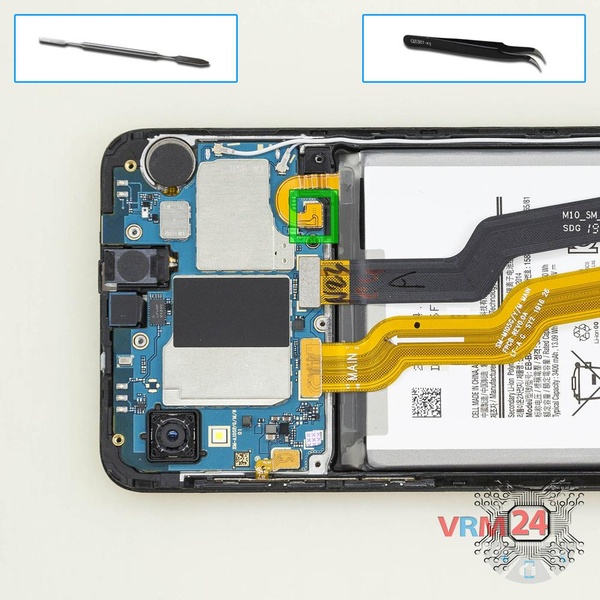

Paso 5. Desconecte el conector de la bater铆a

Desconecte el conector de la batería lo antes posible.

鈩癸笍锔 El modelo Samsung A10 (2019) tiene una batería EB-BA750ABU con una capacidad de 3300 mAh, que también es compatible con los modelos Samsung A750 y M105.

鈿狅笍 Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería o hágalo con mucho cuidado.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 6/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 6/2

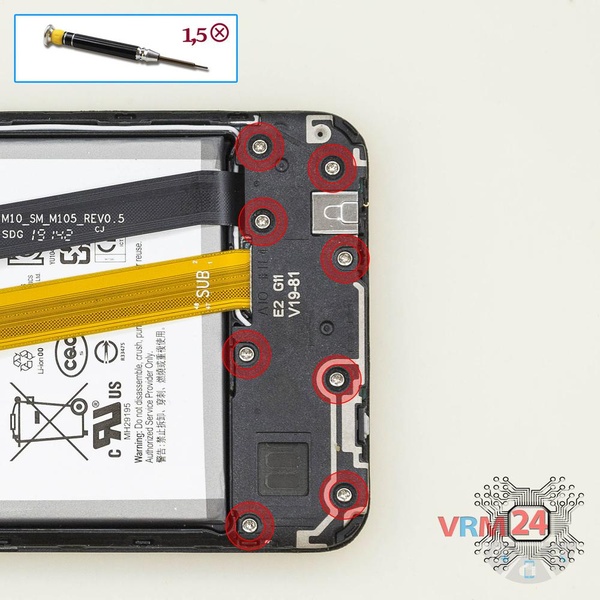

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 7/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 7/2

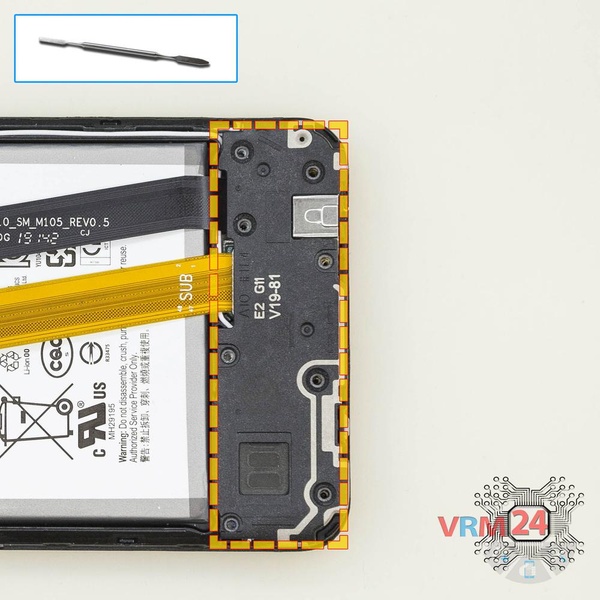

Paso 7. Retire el altavoz

Retire el conjunto de altavoz con antenas.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 8/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 8/2 How to disassemble Samsung Galaxy A10 SM-A105, Paso 8/3

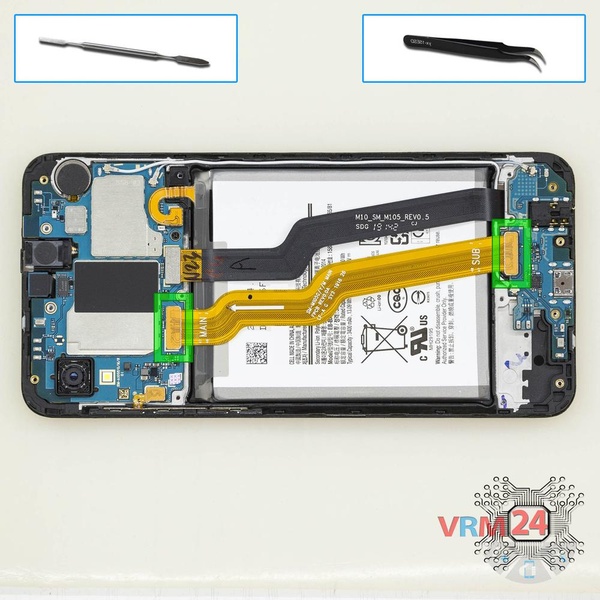

Paso 8. Retirar el cable de interconexi贸n

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).

鈿狅笍 Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

鈩癸笍锔 Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 9/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 9/2

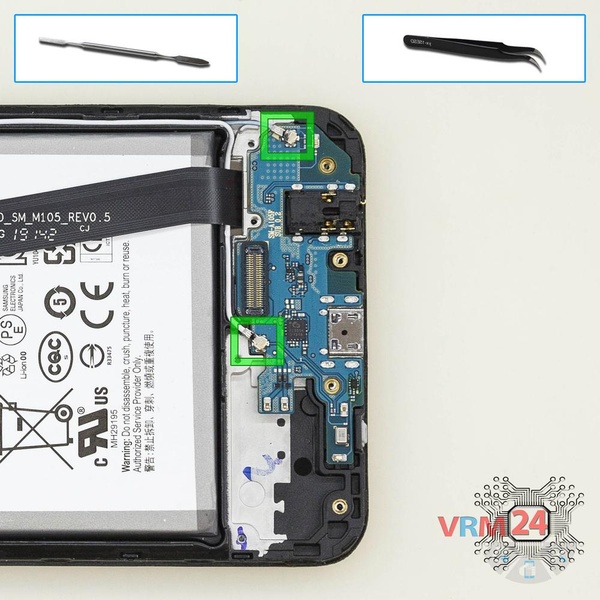

Paso 9. Desconecte los conectores

Desconecte los conectores de los cables coaxiales en la placa hija.

鈿狅笍 No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


How to disassemble Samsung Galaxy A10 SM-A105, Paso 10/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 10/2

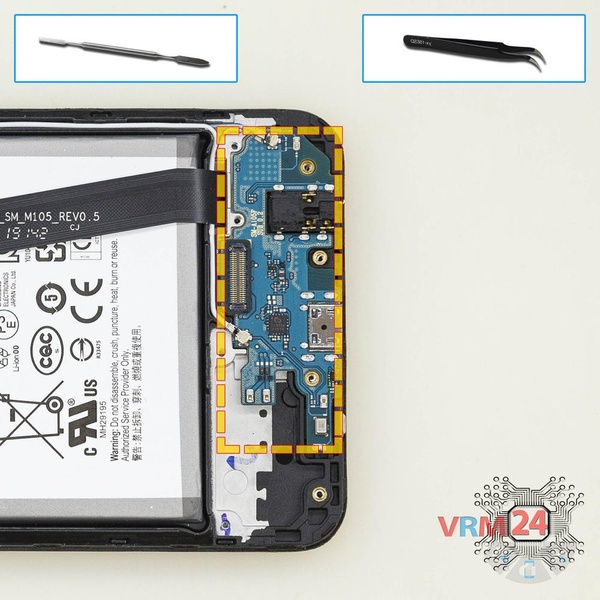

Paso 10. Retire la placa secundaria

Retire la placa secundaria. Debido a que está pegado al marco con cinta metalizada, para facilitar el proceso, el tablero se puede calentar ligeramente.

鈩癸笍锔 La placa contiene un sistema de conector Micro USB de 7 pines (MC-367), micrófono, conector jack de auriculares (mini jack) de 3,5 mm, pines para un altavoz y unidad de antena.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 11/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 11/2 How to disassemble Samsung Galaxy A10 SM-A105, Paso 11/3

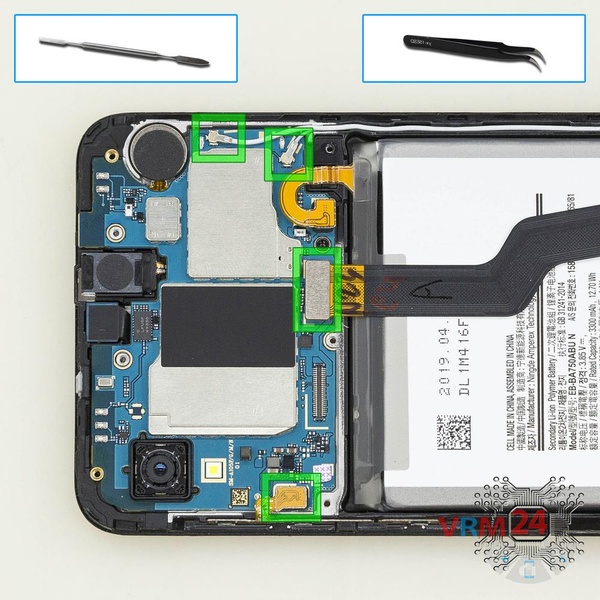

Paso 11. Desconecte los conectores

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla y los dos cables coaxiales.

鈿狅笍 Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 12/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 12/2

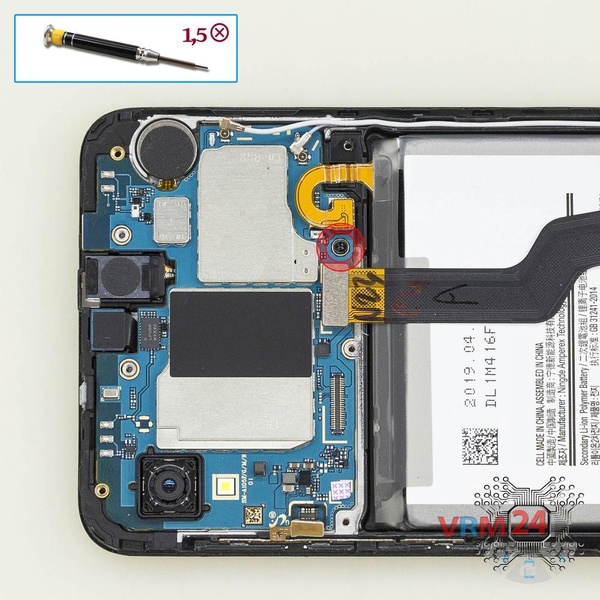

Paso 12. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo de la placa base.

鈩癸笍 锔 Asegúrese de anotar la ubicación de los tornillos antes de desmontar. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 13/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 13/2

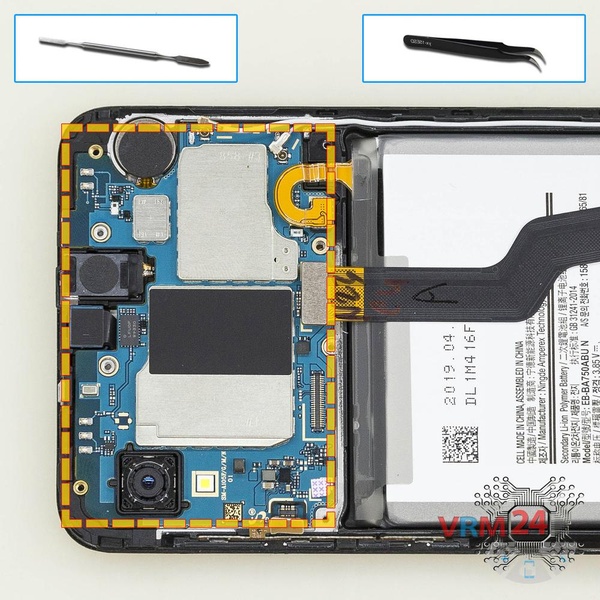

Paso 13. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

鈿狅笍 No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


How to disassemble Samsung Galaxy A10 SM-A105, Paso 14/1 How to disassemble Samsung Galaxy A10 SM-A105, Paso 14/2

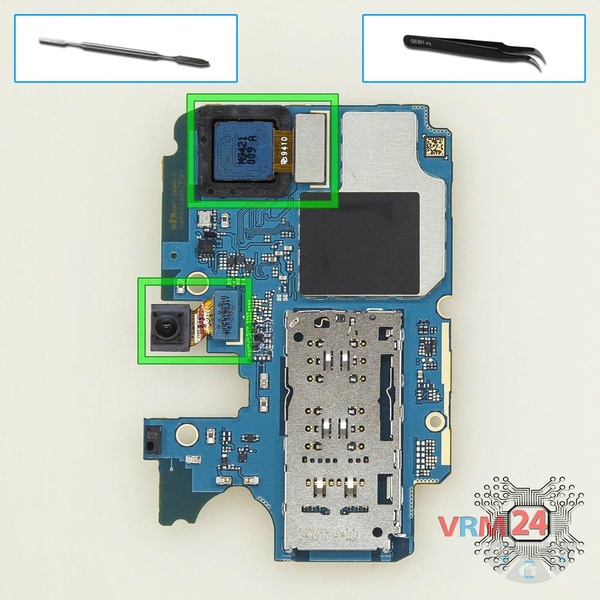

Paso 14. Retire las c谩maras

Desconecte los conectores de la placa base y retire las cámaras trasera y frontal(selfie).

Instrucciones detalladas de desmontaje de Samsung Galaxy A10 SM-A105 en el video, realizadas por nuestro centro de reparaci贸n y servicio m贸vil:

Si tiene alguna pregunta, preg煤ntenos e intentaremos responder con el mayor detalle posible. Si este art铆culo fue 煤til para usted, calif铆quelo.


Disassembling\Repair has easy complexity and takes about 9 minutes in time. Our manual is suitable for all models Samsung Galaxy A10 SM-A105 鈥 Samsung SM-A105F/DS, SM-A105FN/DS (Global); SM-A105G/DS; SM-A105M/DS released for markets in different countries.
