Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A10s SM-A107 con la descripción de cada paso y el conjunto de herramientas requerido.

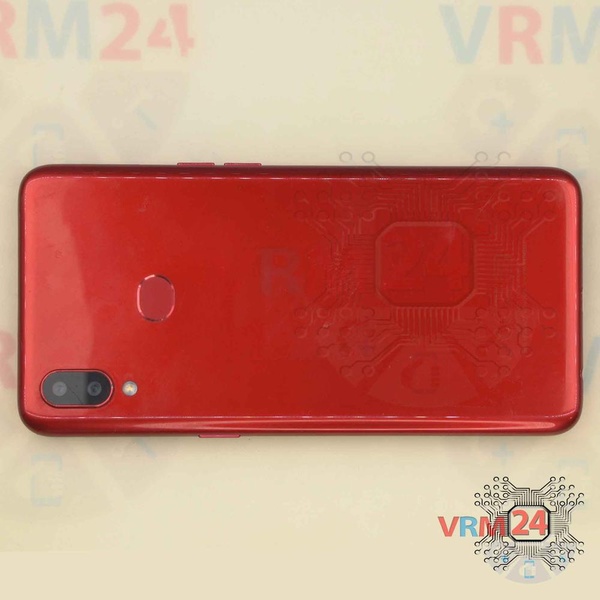

⚠ Antes de desmontarlo, no olvide apagar su teléfono.

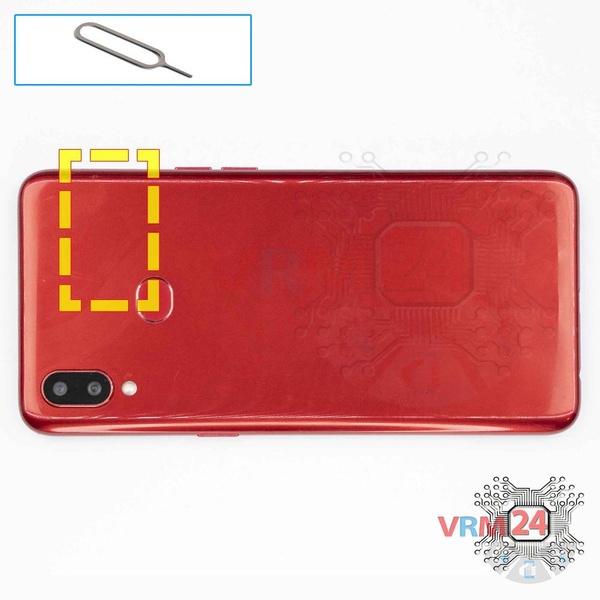

Utilice una herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

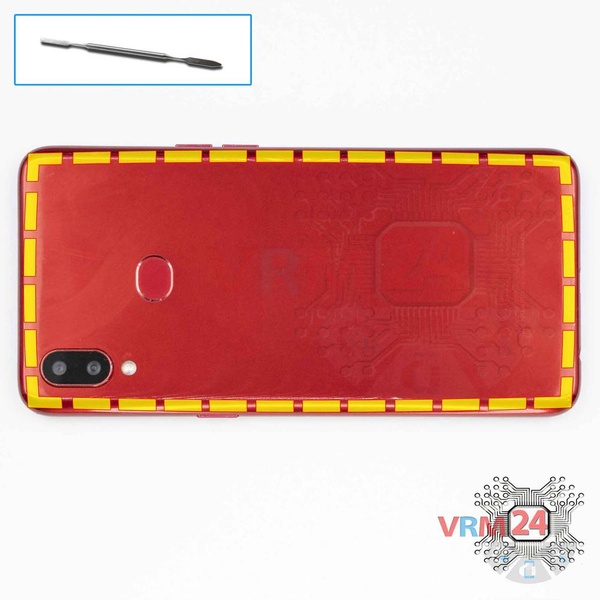

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y déle la vuelta.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠ Busque con anticipación en la imagen los cables, la ubicación de la placa, la pantalla táctil, la pantalla, los botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.

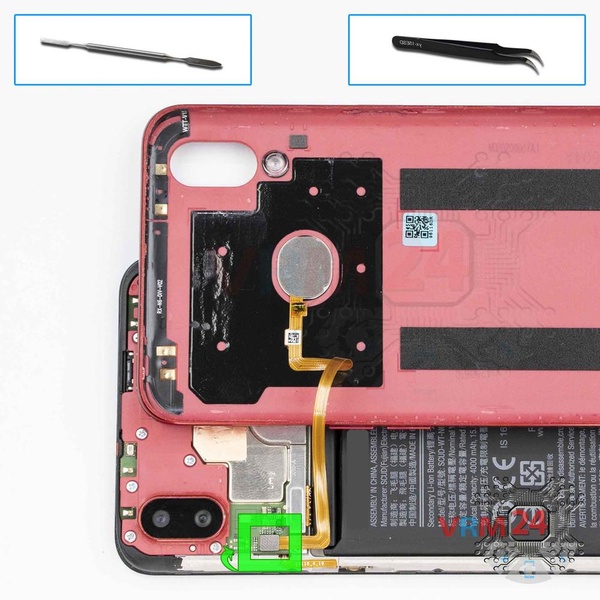

Desconecte el sensor de huellas dactilares del conector y retire la cubierta trasera.

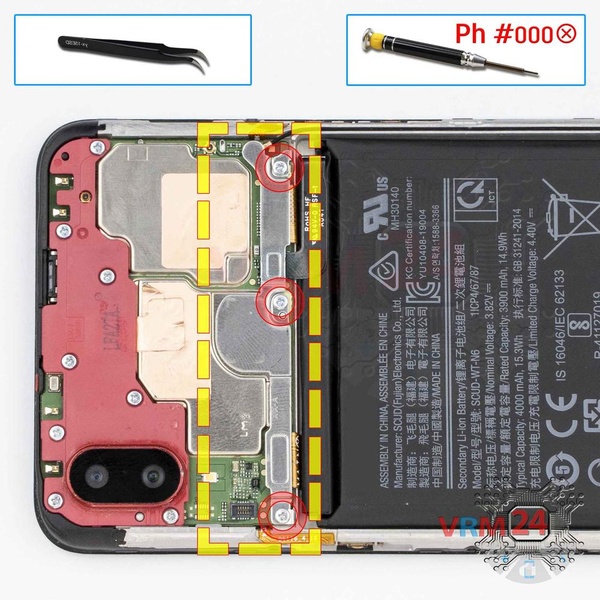

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos y retire el soporte que sujeta los conectores.

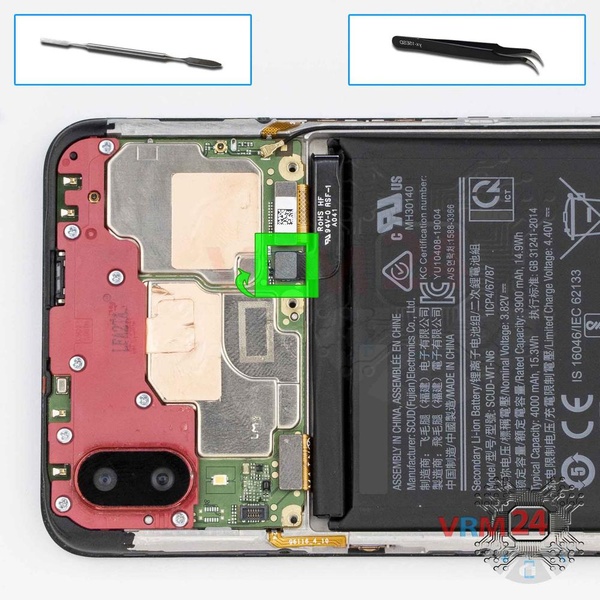

Desconecte el conector de la batería lo antes posible.

ℹ️ El modelo Samsung Galaxy A10s SM-A107 tiene una batería SCUD-WT-N6 con 4000 mAh de capacidad (también conocida como batería recargable).

⚠ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

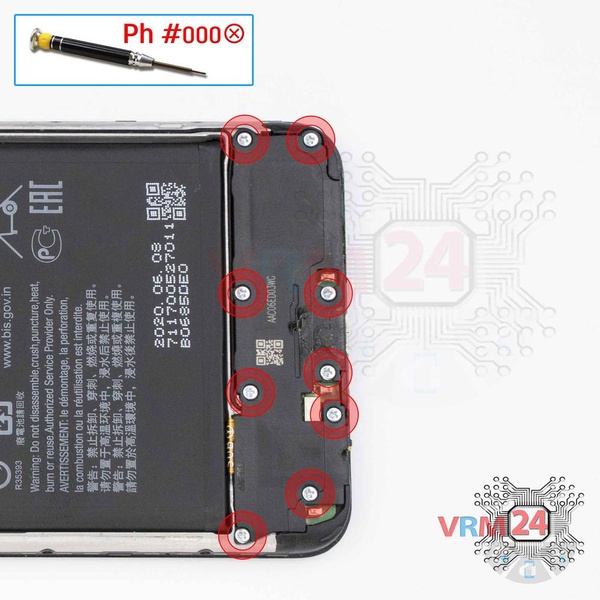

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 tornillos.

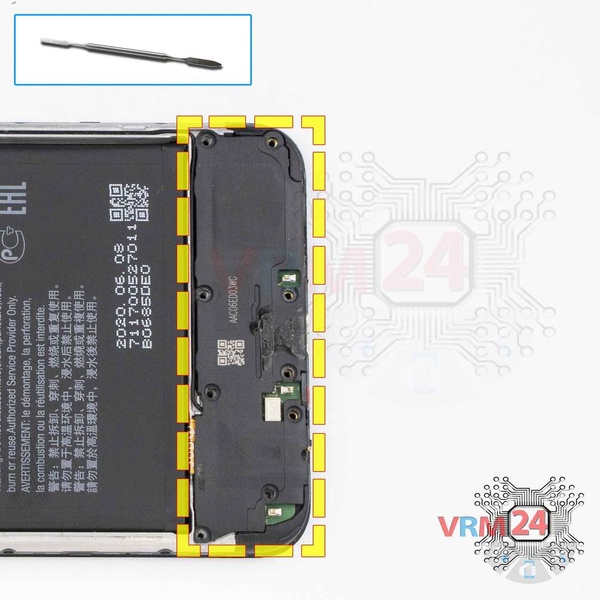

Retire el conjunto de altavoz con antenas.

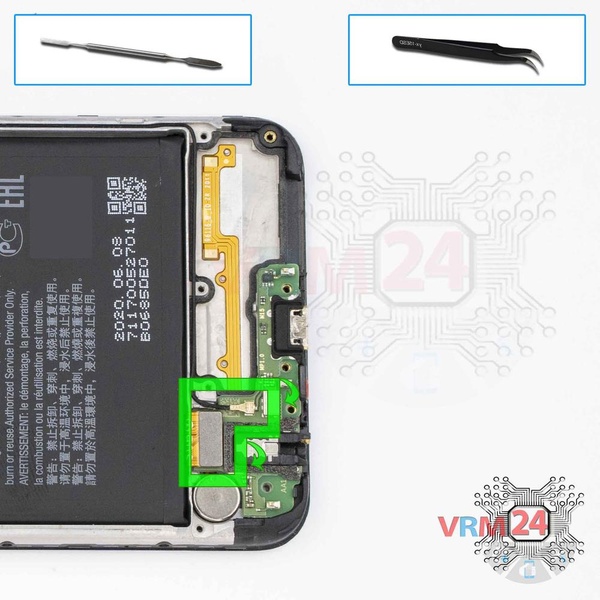

Desconecte el conector del cable coaxial, los cables a la placa base en la placa hija.

⚠ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️ La placa contiene un puerto de carga (Micro USB), micrófono, toma de auriculares, contactos de resorte para el altavoz, motor de vibración y una unidad de antena.

⚠ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

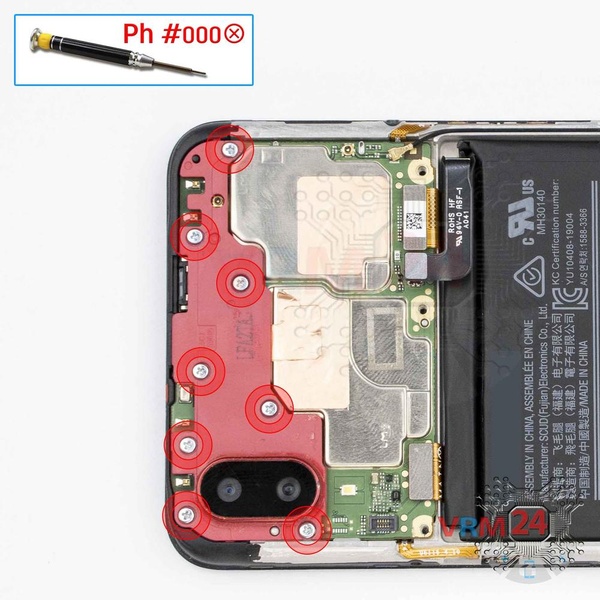

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.

Retire la tapa con antenas. Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️ En la cubierta superior, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto.

⚠ Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

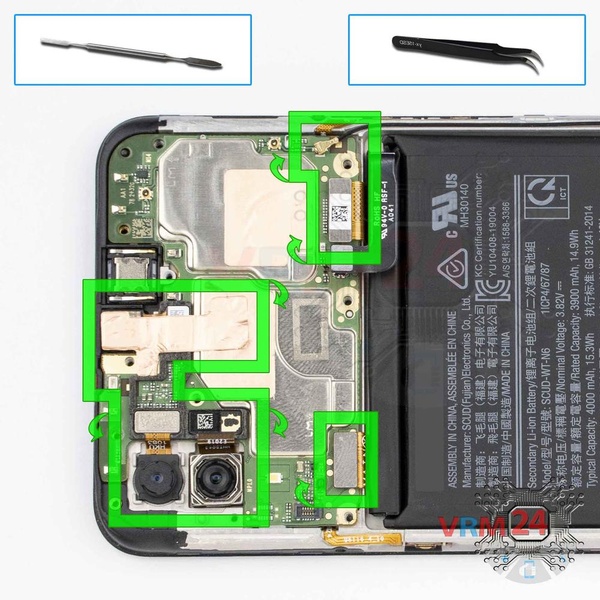

Levante los conectores del cable del módulo de pantalla, el cable entre placas y el cable coaxial.

Además, desconecte los conectores y retire dos cámaras traseras y una cámara frontal (selfie).

⚠ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

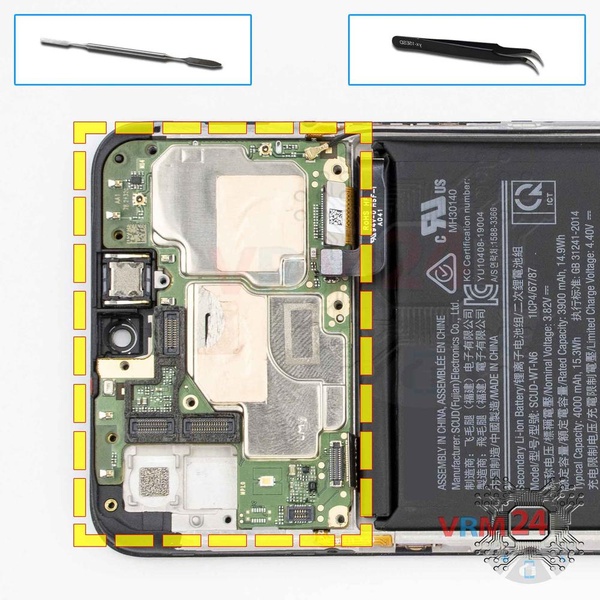

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.
