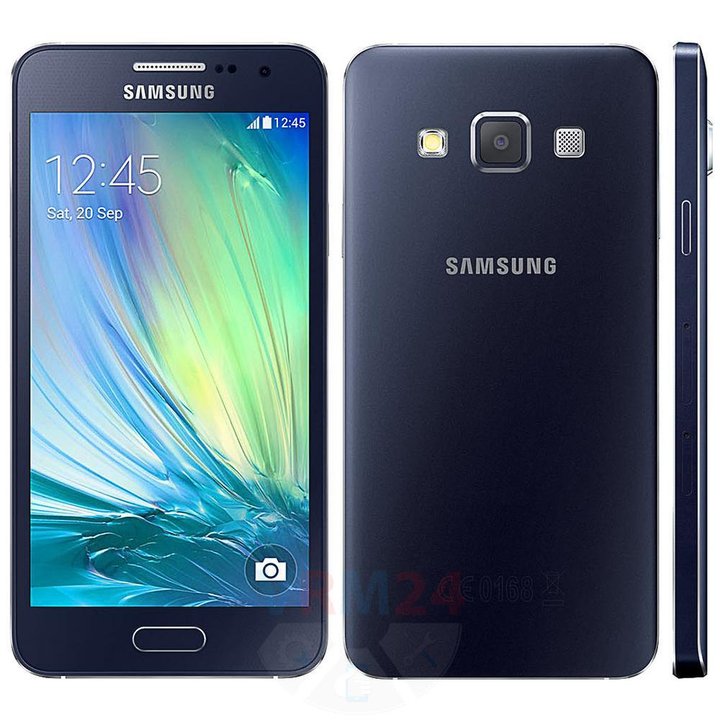

Samsung Galaxy A3 SM-A300

Dificultad de desmontaje:
Duro

Duración:
8 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A3 SM-A300 (Samsung Galaxy A300F with 1 GB RAM; A300FU with 1.5 GB RAM) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

⚠️ ¡Advertencia!

¡Antes del desmontaje, es necesario! Separe el módulo de visualización, más detalles en nuestro video enlace

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 2/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 2/2

Paso 2.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 3/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 3/2

Paso 3.

Hacer palanca & amp; retire la tapa.

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 4/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 4/2

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 5/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 5/2

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 5/3

Paso 5.

Utilice un par de pinzas u otras herramientas especiales para desconectar el conector de la batería. Levante suavemente la batería con una espátula.

⚠️ ¡Advertencia!

¡La batería se pega al cuadro! Si la batería no se puede separar del marco, en este caso, recomendamos usar un secador de pelo y calentar suavemente la superficie de la batería para ablandar la base adhesiva debajo de ella.

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 6/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 6/2

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 6/3

Paso 6.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 7/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 7/2

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 7/3

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 7/4

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 7/5

Paso 7.

Desconecte los conectores de la & nbsp; PCB principal y extráigala.

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 8/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 8/2

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 8/3

Paso 8.

Levante los fijadores / soportes.

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 9/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 9/2

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 9/3

Paso 9.

Retire la PCB inferior.

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 10/1

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 10/2

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 10/3

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 10/4

Cómo desmontar Samsung Galaxy A3 SM-A300, Paso 10/5

Paso 10.

El marco y la PCB inferior.

Instrucciones detalladas de desmontaje de Samsung Galaxy A3 SM-A300 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy A3 SM-A300

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy A3 SM-A300 — Samsung Galaxy A300F with 1 GB RAM; A300FU with 1.5 GB RAM lanzado para los mercados en diferentes países.
