Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A41 SM-A415 con la descripción de cada paso y el conjunto de herramientas requerido.

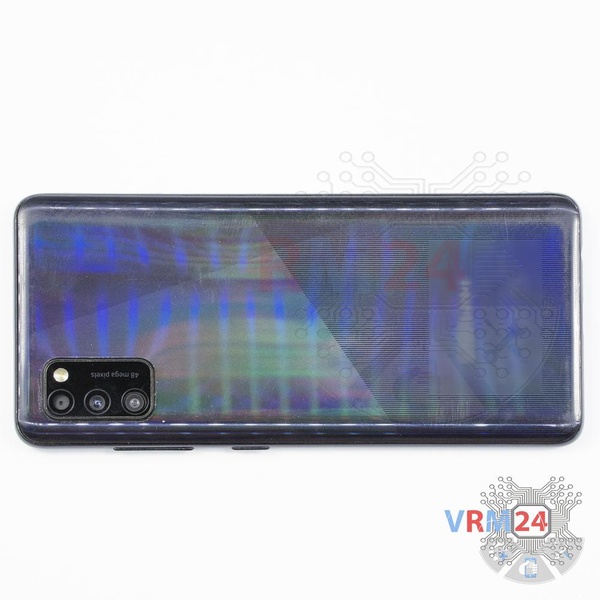

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

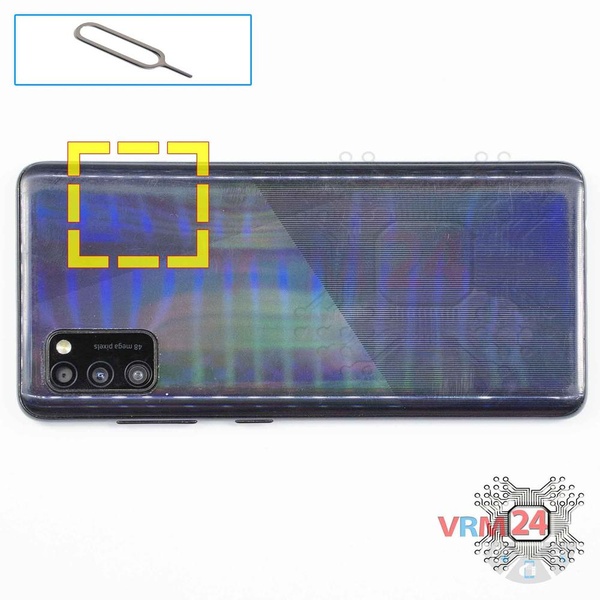

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) para que nada se confunda al volver a montar.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

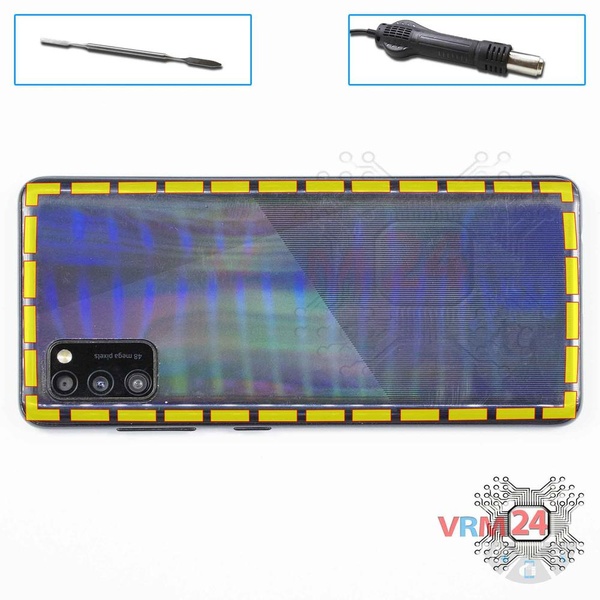

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

No permita que el líquido entre en el teléfono inteligente. El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.

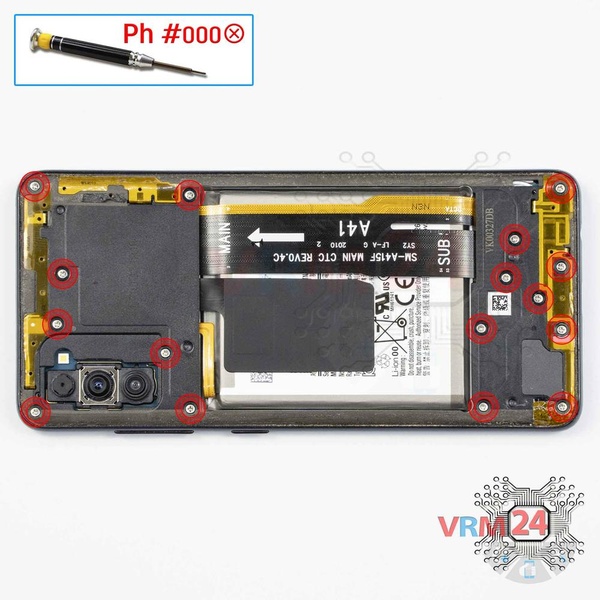

Con un destornillador (Phillips 1,5 mm PH000), desatornille 16 tornillos.

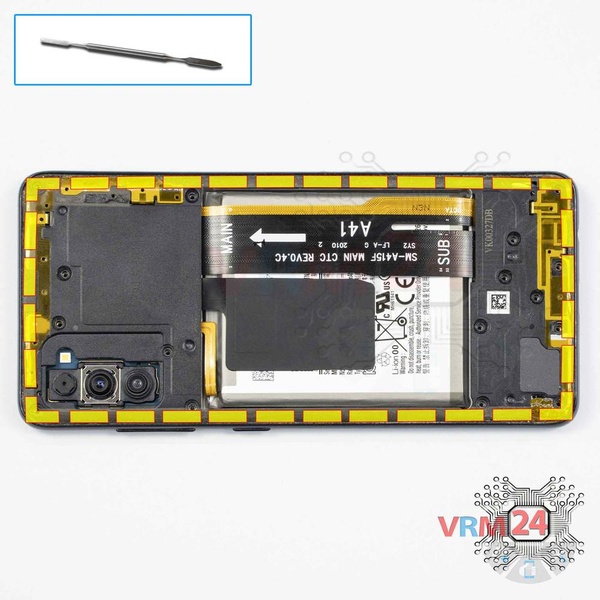

Retire la tapa con un altavoz y antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la portada, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

⚠️ Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

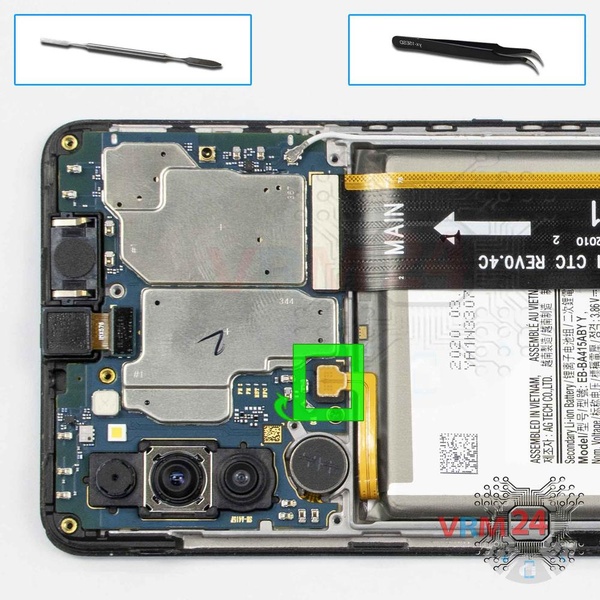

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Samsung Galaxy A41 SM-A415 tiene una batería EB-BA415ABY con 3500 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje. Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

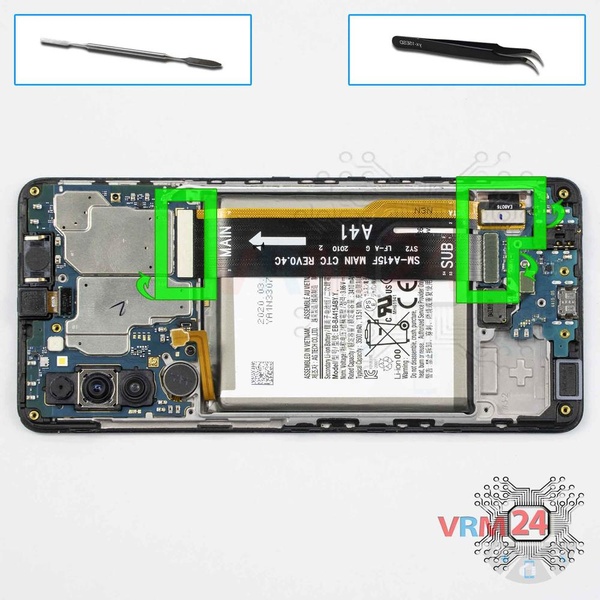

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.

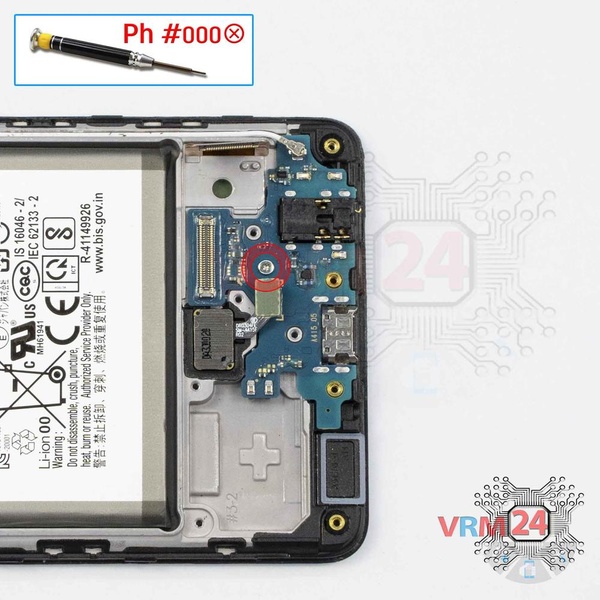

Con un destornillador (Phillips de 1,5 mm PH000), desatornille un tornillo que sujeta la placa secundaria.

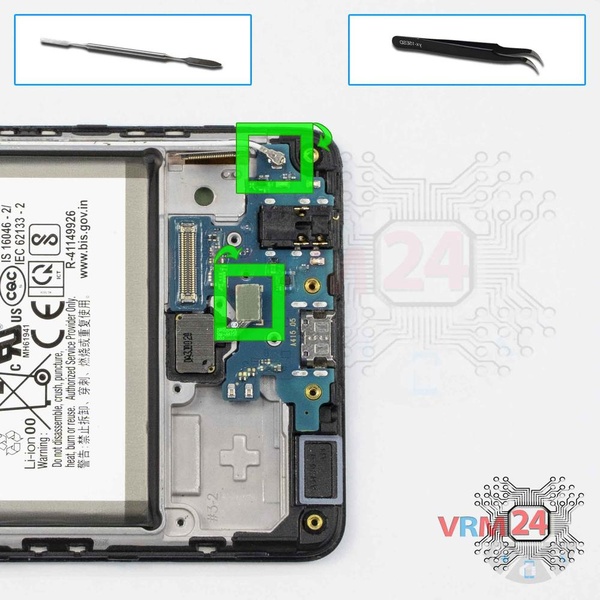

Levante el conector del cable del sensor de huellas dactilares y el conector del cable coaxial.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

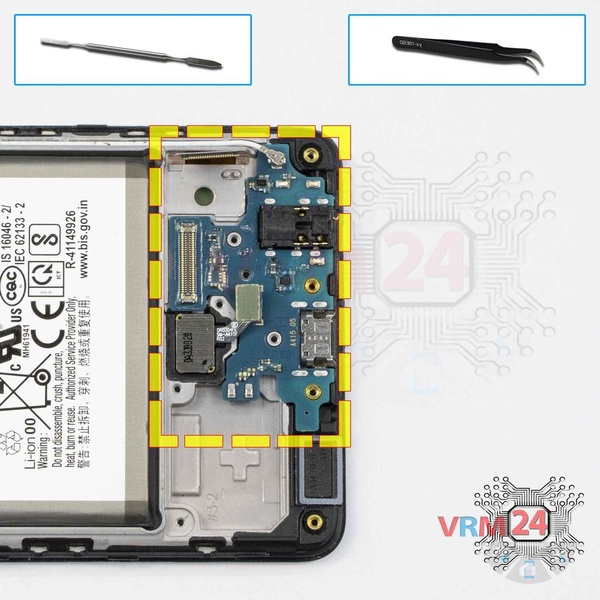

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

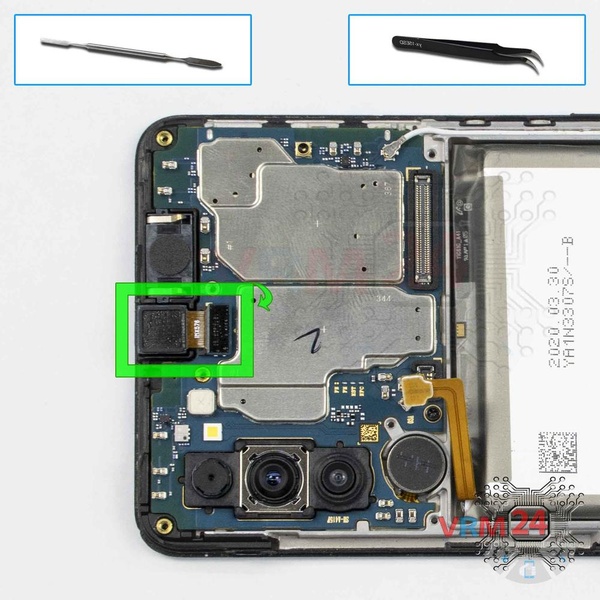

Levante el conector y retire la cámara frontal (selfie).

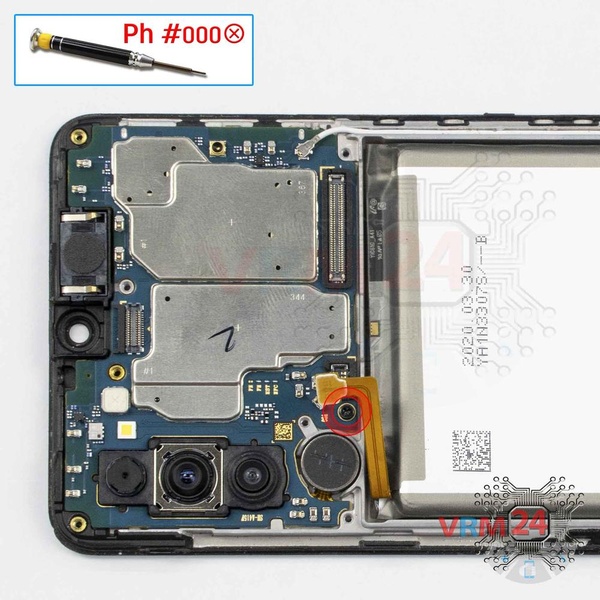

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo que sujeta la placa base.

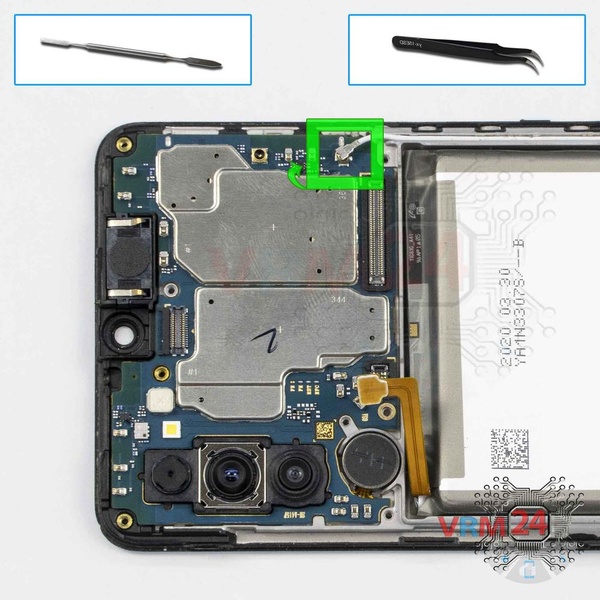

Levante el conector del cable coaxial en la placa base.

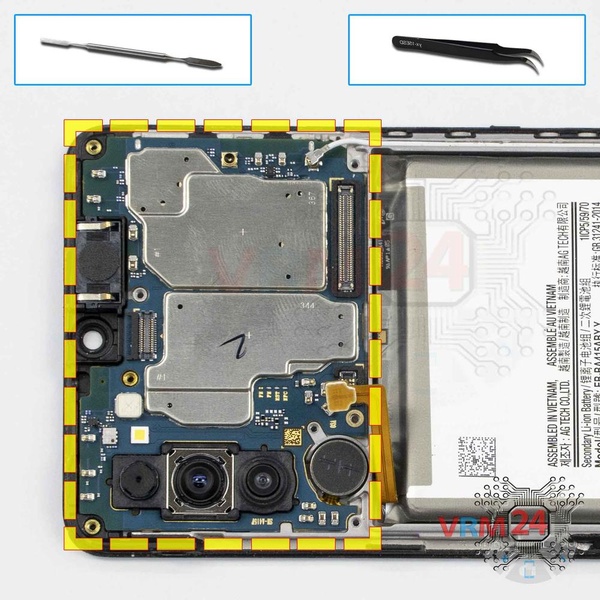

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

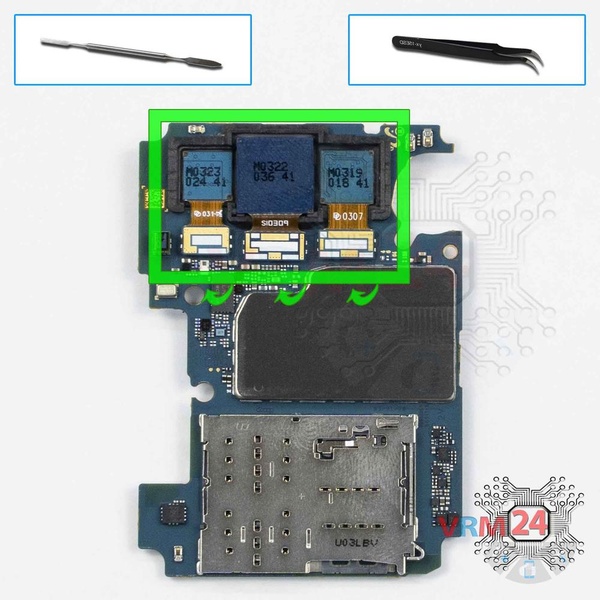

Desconecte los conectores en PCB y retire el ensamblaje de tres cámaras traseras.
