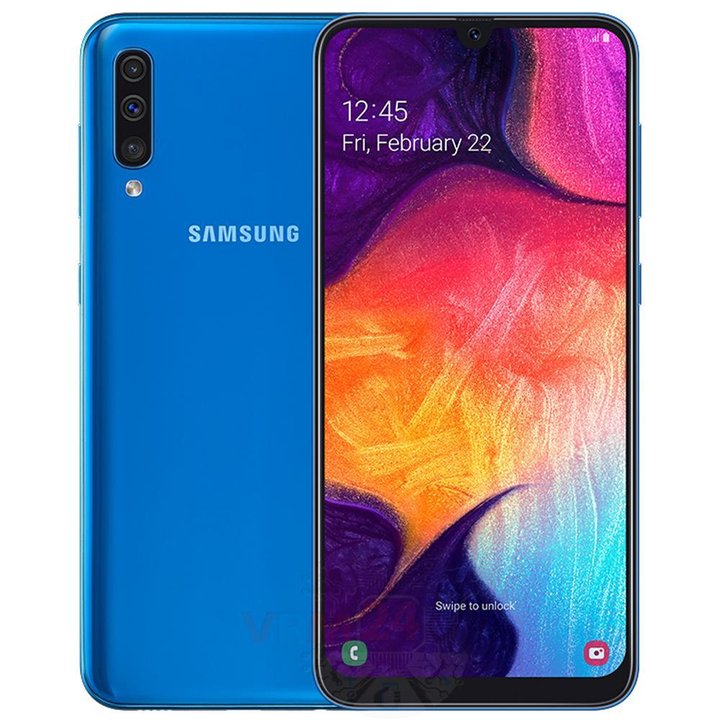

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A50 SM-A505 (Samsung SM-A505F/DS, SM-A505FN/DS (Global); SM-A505GN/DS, SM-A505FM/DS, SM-A505YN) con la descripción de cada paso y el conjunto de herramientas requerido.

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 13 tornillos.

Retire la cubierta con un altavoz, linterna LED, botones laterales, almohadillas de antenas de contacto. La cubierta protege las placas de circuito impreso (PCB). Trate de levantar la cubierta por los bordes y no empuje nada entre ellos para no tocar o cortocircuitar accidentalmente nada en las placas de circuito.

Desconecte el conector de la batería lo antes posible.

ℹ️ El modelo Samsung Galaxy A50 SM-A505 cuenta con una batería EB-BA505ABU de 4000 mAh de capacidad (aka batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.

Usando un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos que sujetan el sensor de huellas dactilares.

Desconecte el conector del cable coaxial, el cable de pantalla secundaria entre placas, el cable del sensor de huellas dactilares en la placa secundaria.

Además, retire el sensor de huellas dactilares y separe la placa pequeña con las unidades de antena.

⚠️ No tire del cable ni haga palanca con una herramienta afilada. Los conectores son bastante débiles y se rompen con facilidad, o el cable se sale del extremo (orejeta).

Retire la subplaca. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

Con cuidado, preferiblemente desde el borde, desconecte el conector y retire el cable entre placas que conecta la placa principal a la placa secundaria (también conocida como subplaca).

⚠️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

ℹ️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.

Desconecte los dos conectores del cable coaxial.

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable plano que conecta la placa base al módulo de visualización.

⚠️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

ℹ️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.

Con un destornillador (Philips PH000 de 1,5 mm), desatornille un tornillo que sujeta la placa base.

Haz palanca en el conector de la placa base y retira la cámara frontal (para selfies).

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Haz palanca en los conectores y retira el ensamblaje de las tres cámaras traseras.
