Dificultad de desmontaje:
Mediano
Duración:
15 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A50s SM-A507 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 1/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 1/2

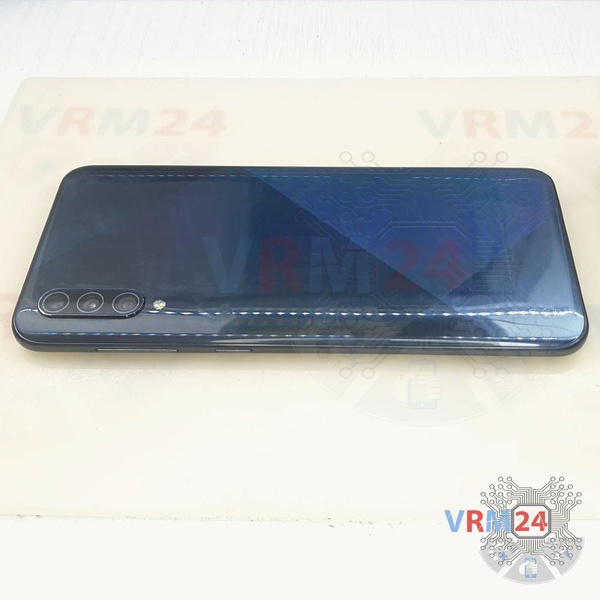

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 2/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 2/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 2/3 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 2/4

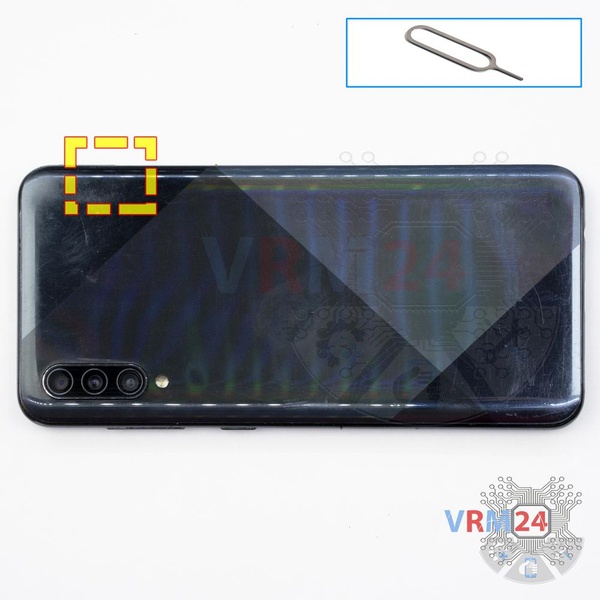

Paso 2. Retire la bandeja

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 3/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 3/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 3/3 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 3/4

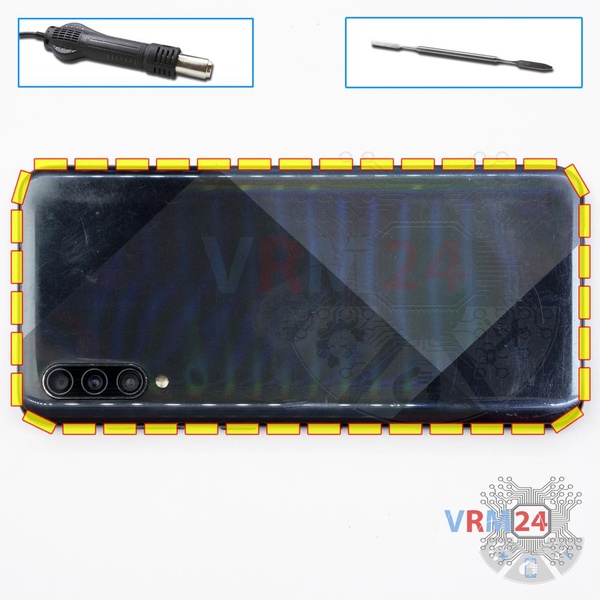

Paso 3. Abra la tapa trasera

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 4/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 4/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 4/3 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 4/4

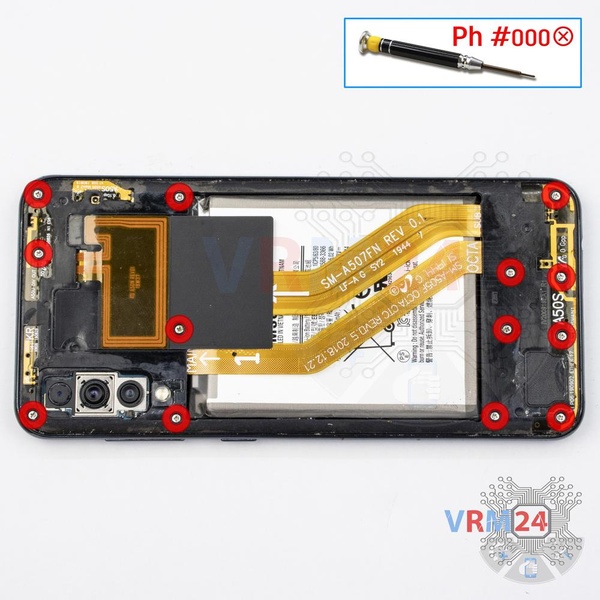

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 13 tornillos.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 5/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 5/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 5/3

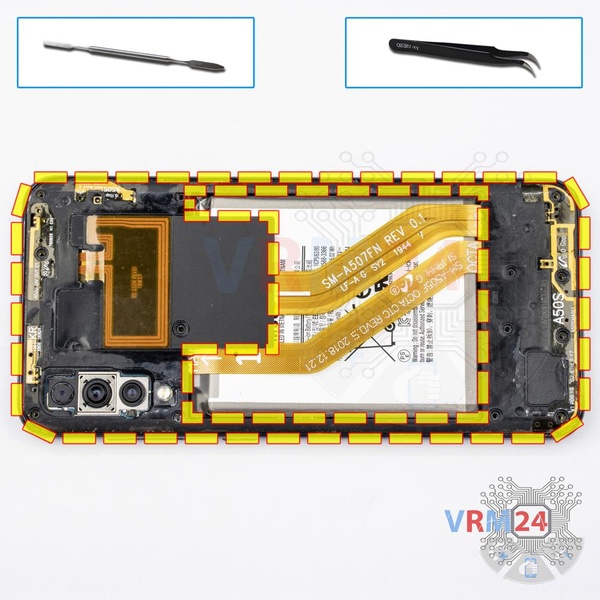

Paso 5. Abrir la tapa central

Retire la tapa con antenas y un altavoz que protege las placas de circuito impreso (PCB). Trate de levantar la cubierta por los bordes y no empuje nada entre ellos para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 6/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 6/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 6/3

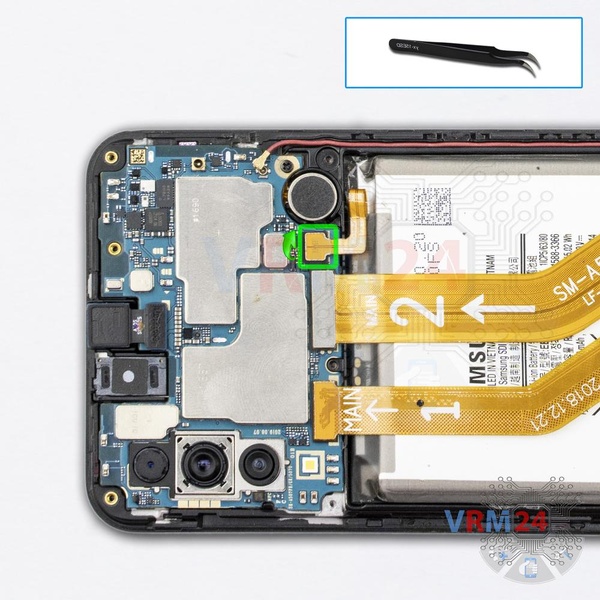

Paso 6. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Samsung Galaxy A50s SM-A507 tiene una batería EB-BA505ABU con 4000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 7/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 7/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 7/3 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 7/4

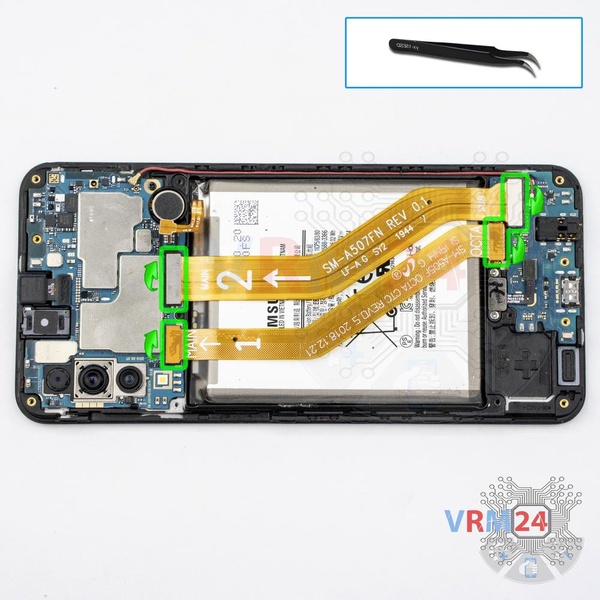

Paso 7. Retirar los cables entre placas

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire los cables entre placas que conectan la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 8/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 8/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 8/3

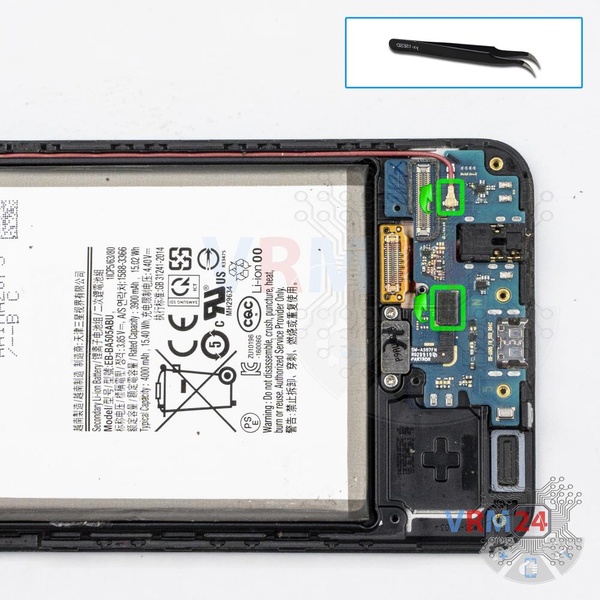

Paso 8. Desconecte los conectores

Desconecte el conector del cable coaxial, el conector del cable del sensor de huellas dactilares en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 9/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 9/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 9/3

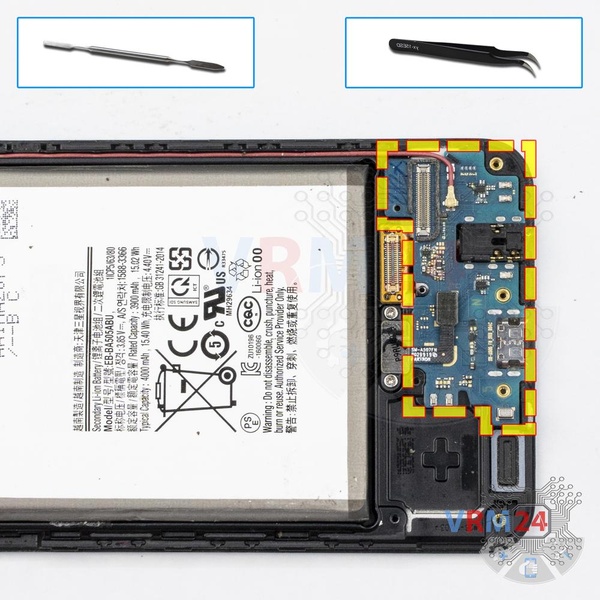

Paso 9. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, conector para auriculares, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 10/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 10/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 10/3

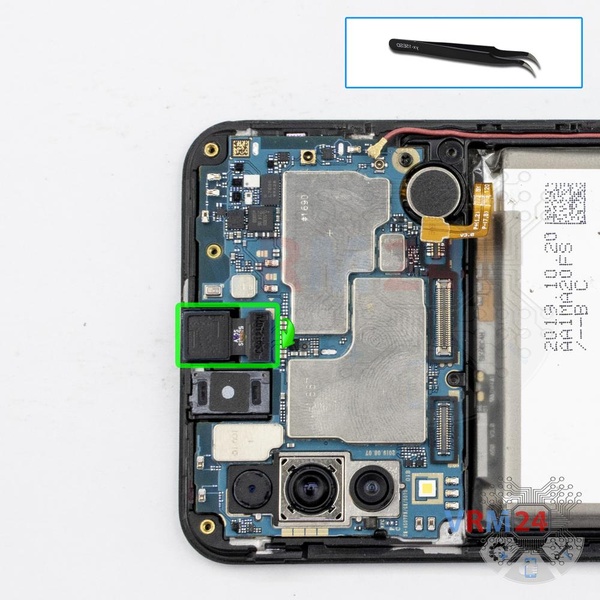

Paso 10. Retire la cámara frontal

Levante el conector y retire la cámara frontal (selfie).


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 11/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 11/2

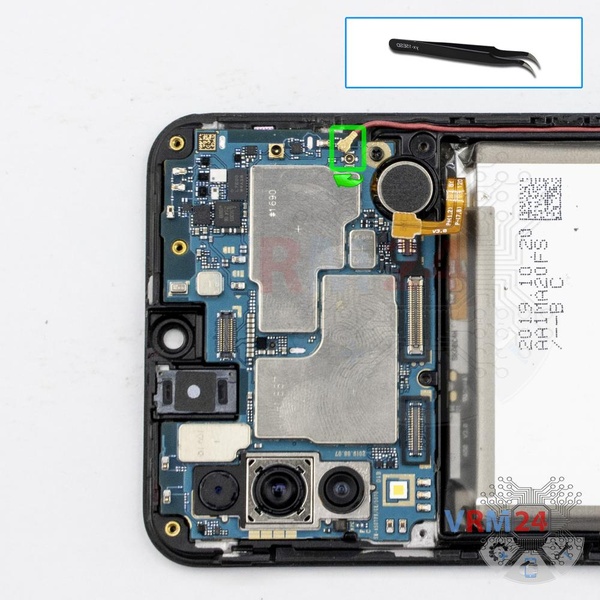

Paso 11. Desconecte el conector

Levante el conector del cable coaxial.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 12/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 12/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 12/3

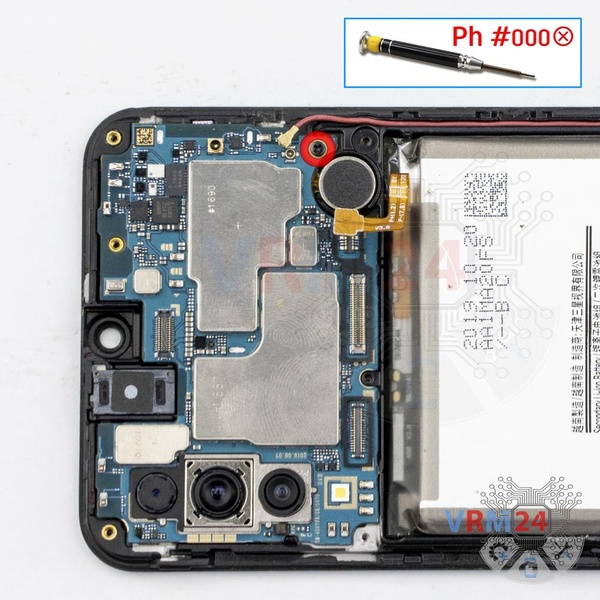

Paso 12. Desenroscar un tornillo

Con un destornillador (Philips 1,5 mm PH000), desatornille un tornillo que sujeta la PCB.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 13/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 13/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 13/3

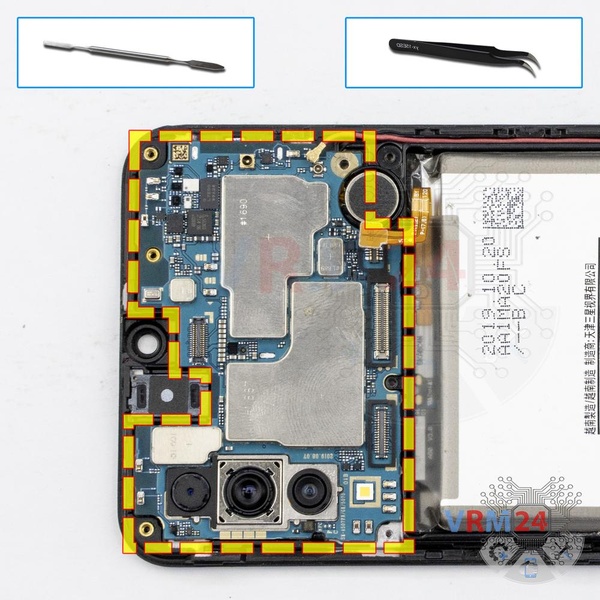

Paso 13. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 14/1 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 14/2 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 14/3 Cómo desmontar Samsung Galaxy A50s SM-A507, Paso 14/4

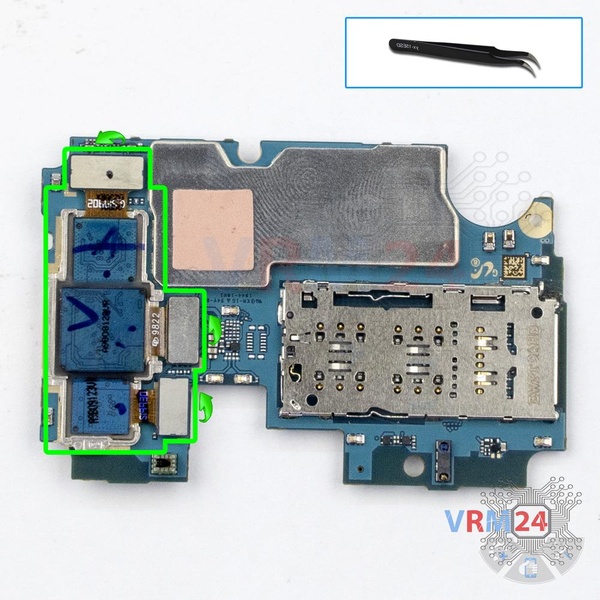

Paso 14. Retire las cámaras

Levante los conectores y retire el conjunto de tres cámaras traseras.

Instrucciones detalladas de desmontaje de Samsung Galaxy A50s SM-A507 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy A50s SM-A507 — lanzado para los mercados en diferentes países.
