⚠️ Antes de desmontarlo, no olvide apagar su teléfono.
Mediano
Herramientas recomendadas
![Pistola de aire caliente](/media/sorl-cache/2d/b4/2db4e10ce07455bf2ce597a75f6484b7.jpg)
![Destornillador Phillips #000](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Herramientas de la palanca / Spudger](/media/sorl-cache/6c/d0/6cd069d1d27c3406e338146bf76ed63f.jpg)
![Pinzas](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)

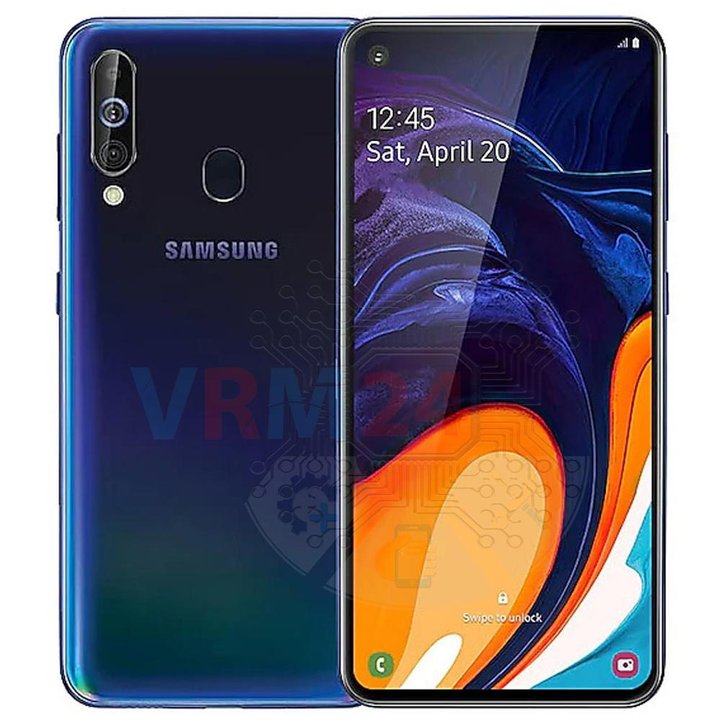

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A60 SM-A6060 con la descripción de cada paso y el conjunto de herramientas requerido.
Especialista en creación, distribución y gestión de contenidos.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 2/1](/media/sorl-cache/fd/d0/fdd0f60e1385e9b755a49c5045f98e0e.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 2/2](/media/sorl-cache/10/5d/105d578559a140fcc2ca04acfa0b9dc5.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 2/3](/media/sorl-cache/61/c7/61c7244fb5b1ce66765a15a566088be9.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 2/4](/media/sorl-cache/d1/85/d185f30972a0858b56acd82800b48982.webp)

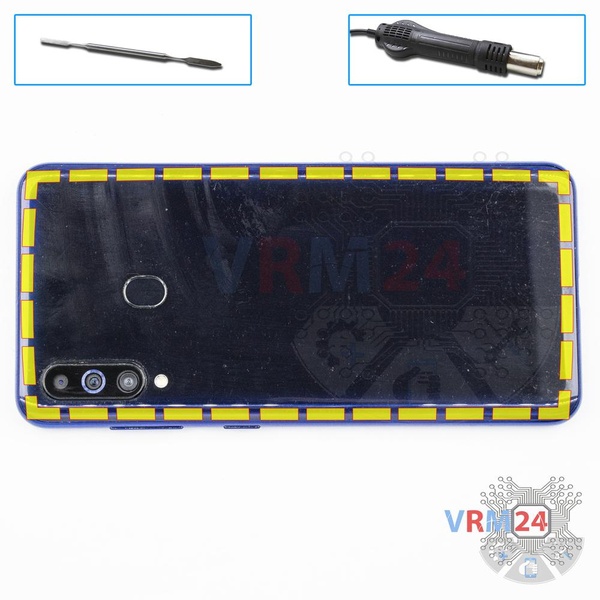

Paso 2. Abra la tapa trasera
Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.
ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.
Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.
No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 3/1](/media/sorl-cache/0e/6b/0e6be2f036dbf6d50154536fe69e8a40.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 3/2](/media/sorl-cache/c7/2b/c72bae2739859b1e4b88eaf8e907b444.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 3/3](/media/sorl-cache/c5/9d/c59dad3f232c580a4476f6eaf16ca1f9.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 3/4](/media/sorl-cache/5e/12/5e12c94c4c240d1280f43d57ba943338.webp)

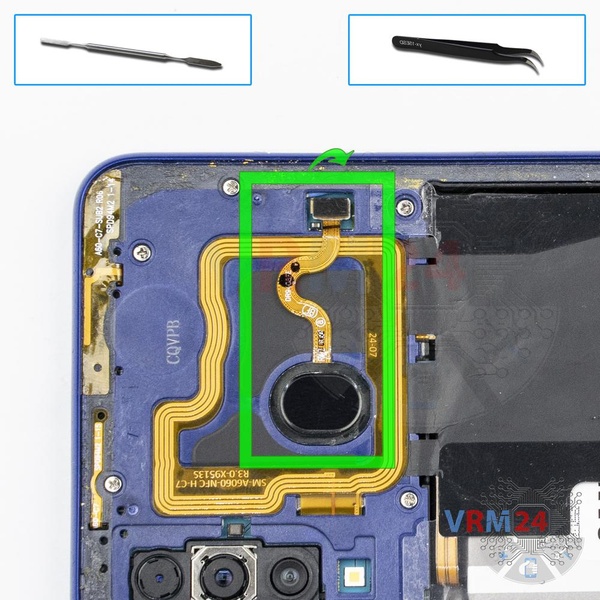

Paso 3. Retirar el sensor de huellas dactilares
Levante el conector y retire el sensor de huellas dactilares.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 4/1](/media/sorl-cache/2d/09/2d095c26dc1eb981fff390318895a3a1.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 4/2](/media/sorl-cache/02/cb/02cbd1d721b0cf1dbf8a610324a5b10a.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 4/3](/media/sorl-cache/3d/47/3d473f34ee0db3d5bd2dc9251ec2604c.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 4/4](/media/sorl-cache/44/af/44af7ca104ee085fe42452795e20ca51.webp)

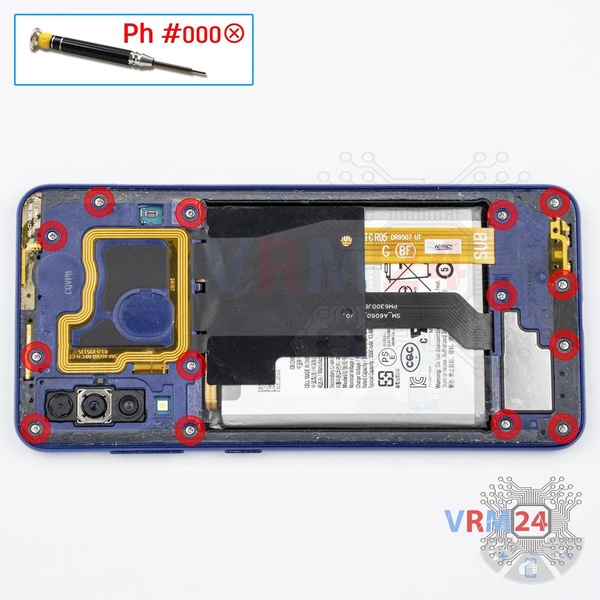

Paso 4. Desenrosque los tornillos
Con un destornillador (Phillips 1,5 mm PH000), desatornille 14 tornillos.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 5/1](/media/sorl-cache/28/8d/288d8e0dc7396648e20371674aa2ab4a.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 5/2](/media/sorl-cache/54/9b/549bd64009cd510761d39e76194b9d97.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 5/3](/media/sorl-cache/27/19/2719b88b092e986cd64d93ccc2040007.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 5/4](/media/sorl-cache/99/bc/99bcbf8b820f6bba5acaffc4091ea3da.webp)

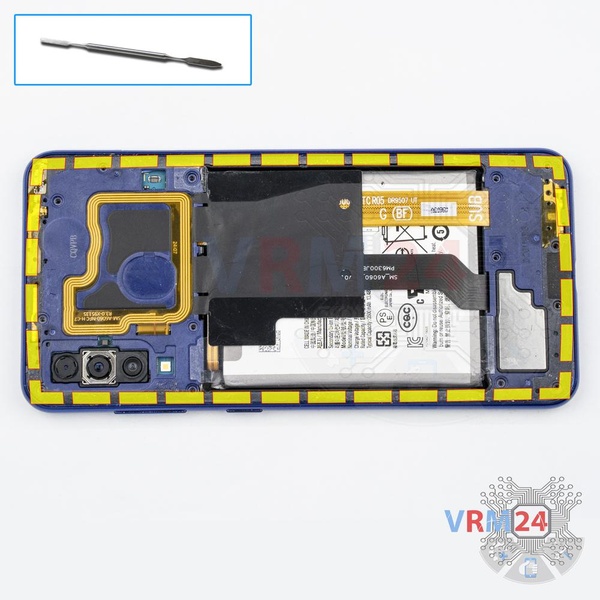

Paso 5. Abrir la tapa central
Retire la tapa del medio con un altavoz y antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.
⚠️ Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 6/1](/media/sorl-cache/9a/eb/9aeb3c456d6688640ece8996743ce1ab.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 6/2](/media/sorl-cache/64/60/6460c768b51fd991cab97740edf5748b.webp)

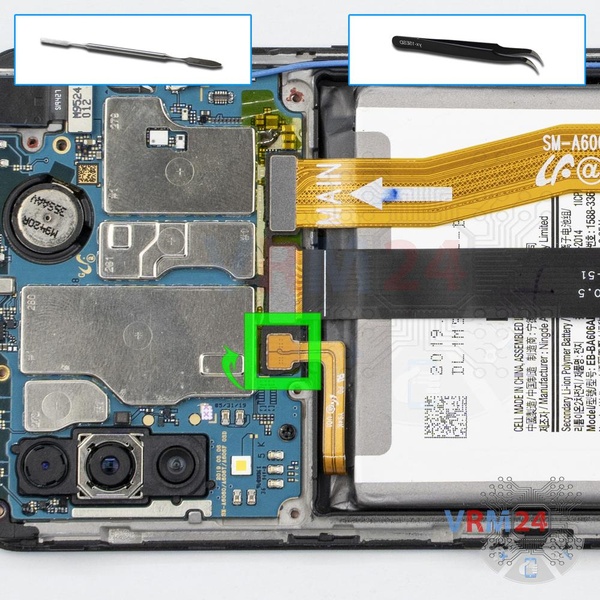

Paso 6. Desconecte el conector de la batería
Desconecte el conector de la batería lo antes posible.
ℹ️️ El modelo Samsung Galaxy A60 SM-A6060 tiene una batería EB-BA606ABN con 3500 mAh de capacidad (también conocida como batería recargable).
⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.
Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 7/1](/media/sorl-cache/78/85/788523eb6c21bbb82a4f172f847c7dcb.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 7/2](/media/sorl-cache/d8/71/d8712853480d4798366107796b0fa559.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 7/3](/media/sorl-cache/76/26/762610b3ebdfbc54b52884eaece4f4c2.webp)

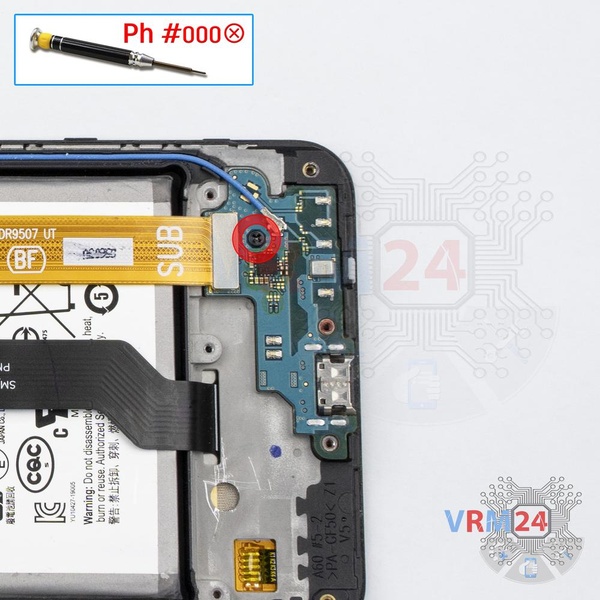

Paso 7. Desenroscar un tornillo
Con un destornillador (Phillips de 1,5 mm PH000), desatornille un tornillo que sujeta la placa secundaria.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 8/1](/media/sorl-cache/bb/9a/bb9a3e94aa847b7985409f8401287ad9.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 8/2](/media/sorl-cache/9b/d5/9bd5fe66d7ca8a05c29ece4e05b2fdce.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 8/3](/media/sorl-cache/2f/f1/2ff1f809d8db97e4c6f38cfb63a18da6.webp)

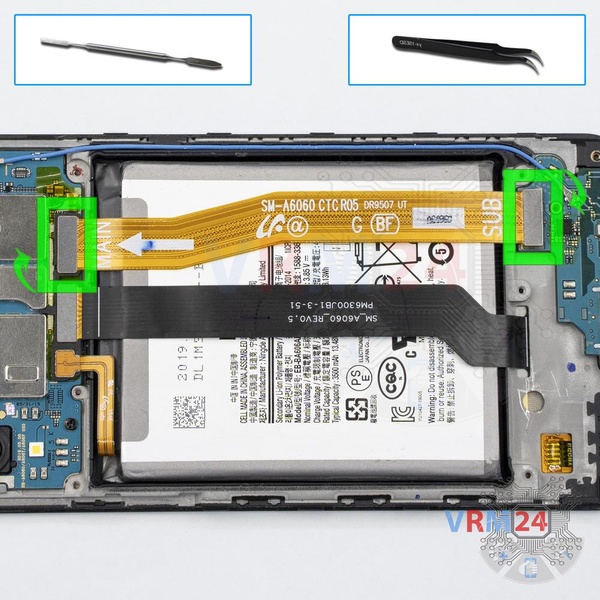

Paso 8. Retirar el cable de interconexión
Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).
⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.
ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 10/1](/media/sorl-cache/cb/f3/cbf3346eb6ec190cdbae73dfb10e6072.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 10/2](/media/sorl-cache/4a/fa/4afa82f6ede73df4ce6e4534d422a623.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 10/3](/media/sorl-cache/fb/bf/fbbfbf4c5ef01dc0045f435bde7a0c02.webp)

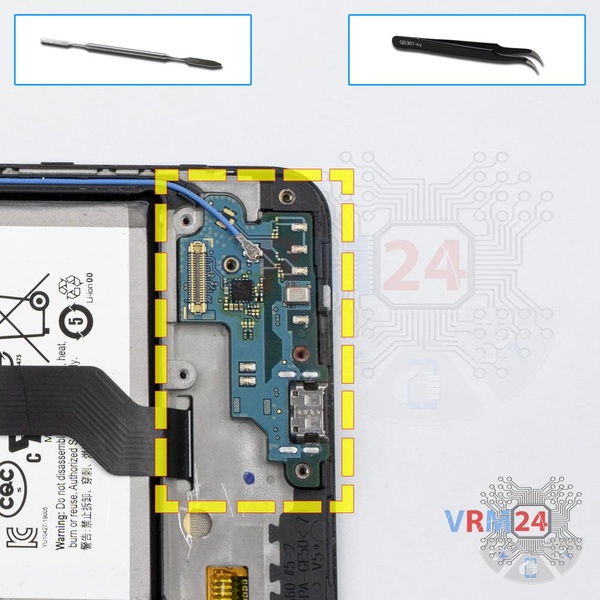

Paso 10. Retire la placa secundaria
Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.
ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.
⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 12/1](/media/sorl-cache/59/cf/59cff594b9be1756dbf188628ef6b31d.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 12/2](/media/sorl-cache/de/ba/debae21f15c2763c9404cefda35f59be.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 12/3](/media/sorl-cache/06/5b/065bf3ba17f8ead3788b5bafabb26da5.webp)

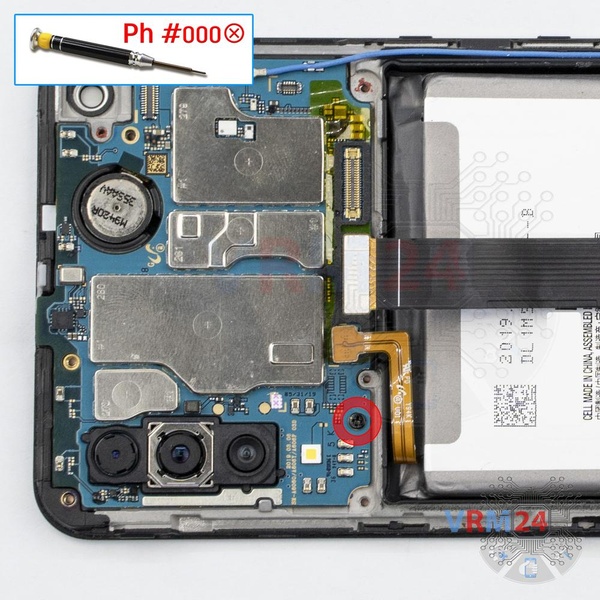

Paso 12. Desenroscar un tornillo
Con un destornillador (Philips 1,5 mm PH000), desatornille un tornillo que sujeta la placa base.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 13/1](/media/sorl-cache/94/7c/947ca4cb65e132ef6a6c88400eb54f4e.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 13/2](/media/sorl-cache/d0/7e/d07e32408080339fee08da617e33f154.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 13/3](/media/sorl-cache/1e/20/1e207f233462652a268a66a46ec93720.webp)

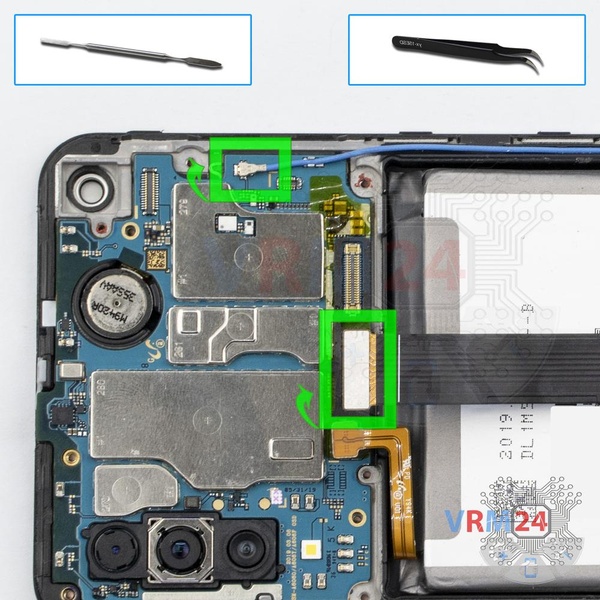

Paso 13. Desconecte los conectores
Levante los conectores del cable del módulo de pantalla y el cable coaxial.
⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 14/1](/media/sorl-cache/cc/d2/ccd20780bf40cb5de38a4c3f488f4ac8.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 14/2](/media/sorl-cache/48/5a/485a2b0be79cf481cd86471045b0d8bc.webp)
![Cómo desmontar Samsung Galaxy A60 SM-A6060, Paso 14/3](/media/sorl-cache/bc/fb/bcfb0ec29ebbb81302580710d8563a85.webp)

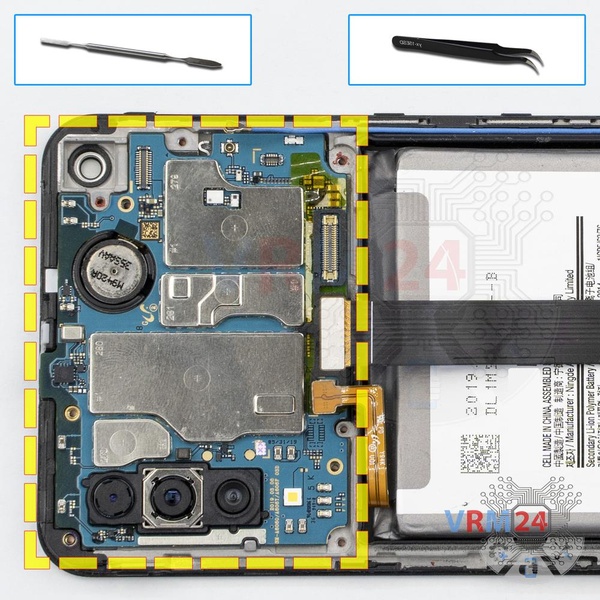

Paso 14. Retire la placa base
Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.
⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.
Instrucciones detalladas de desmontaje de Samsung Galaxy A60 SM-A6060 en el video, realizadas por nuestro centro de reparación y servicio móvil:
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
