Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A80 SM-A805 con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

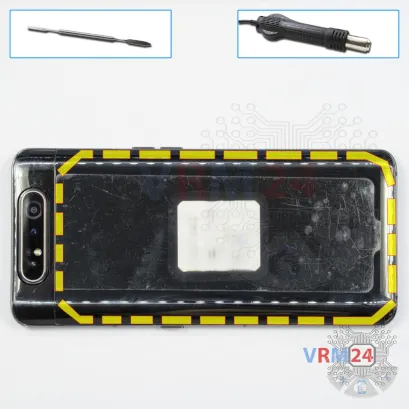

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

No permita que el líquido entre en el teléfono inteligente.

Con un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos. Además, retire el soporte.

Deslice el mecanismo de las cámaras hacia arriba.

Retire con cuidado las cubiertas que ocultan los tornillos.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

Retire la cubierta con antenas y una etiqueta NFC. Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la cubierta superior, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Samsung Galaxy A80 SM-A805 tiene una batería EB-BA905ABU con una capacidad de 3700 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje. Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 tornillos.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 tornillos.

Retire el conjunto de altavoz con antenas.

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.

Desconecte los conectores del cable coaxial, el cable del módulo de pantalla y el cable del sensor de huellas dactilares en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo.

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, portatarjetas, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

Desconecte los conectores del cable coaxial y el conector del mecanismo de rotación de la cámara.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

Dé la vuelta a la placa base.

⚠️ Tenga cuidado de que los dos cables del mecanismo de la cámara estén conectados desde el interior.

Desconecte dos conectores de cable del mecanismo de la cámara y retire la placa base.

Retire con cuidado el mecanismo de la cámara.

ℹ️️ En el marco de la pantalla quedaron: mecanismo de rotación, batería, sensor de huellas dactilares, cables coaxiales.
