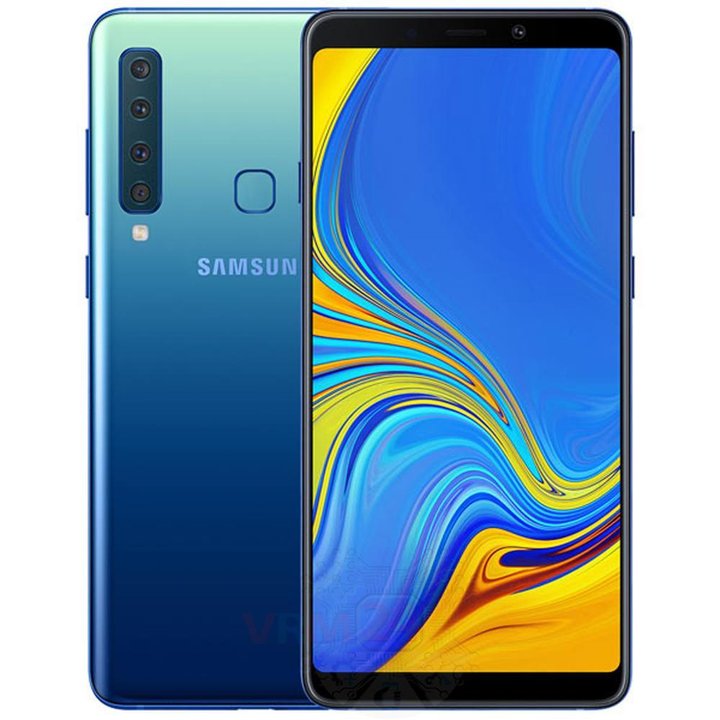

Samsung Galaxy A9 (2018) SM-A920

Dificultad de desmontaje:
Mediano

Duración:
14 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A9 (2018) SM-A920 (Samsung Galaxy A9 Star Pro, Samsung Galaxy A9s, Samsung SM-A920F/DS (Global); SM-A9200 (China)) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 1/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 1/2

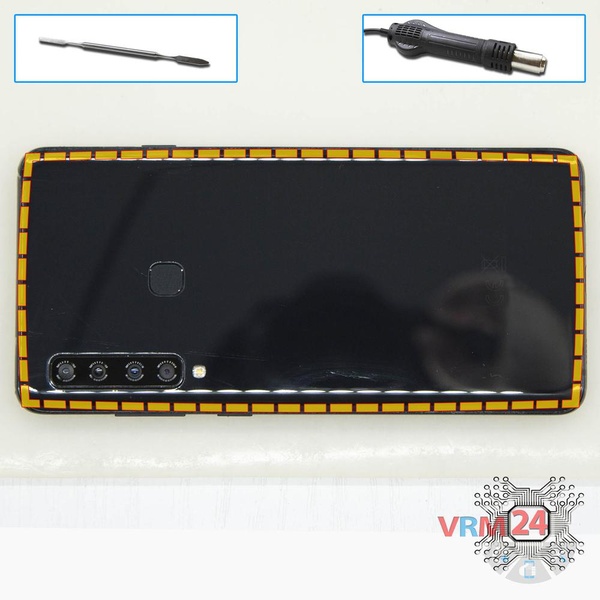

Paso 1.

Abra la tapa trasera.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 2/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 2/2

Paso 2.

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 3/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 3/2

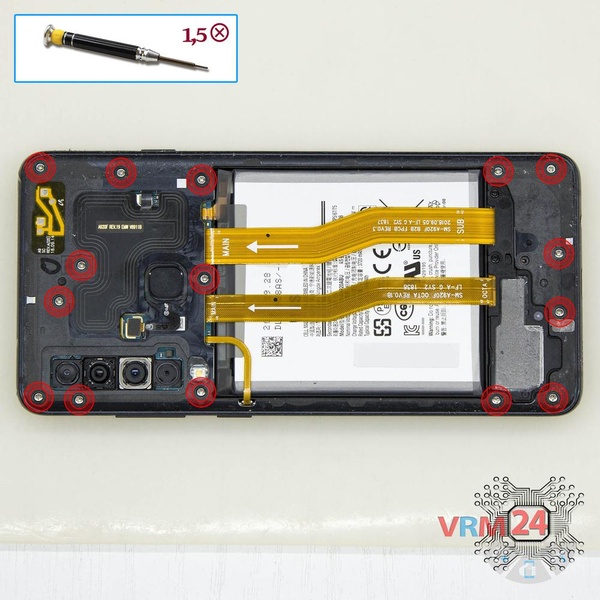

Paso 3.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 15 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 4/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 4/2

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 4/3

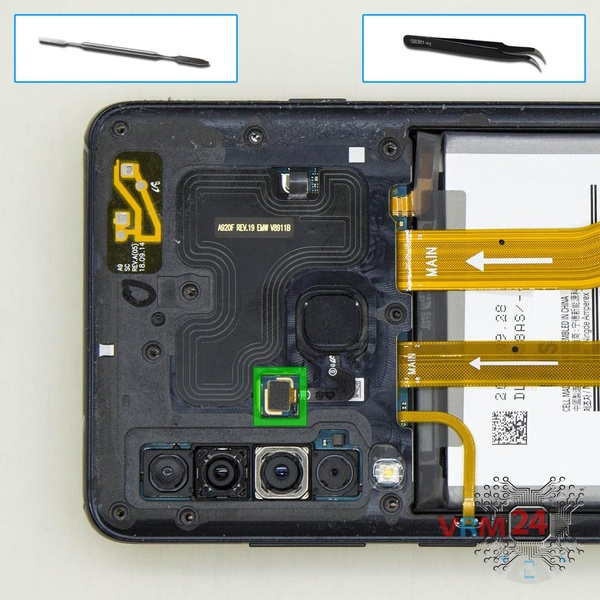

Paso 4.

Levante el conector del sensor de huellas dactilares.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 5/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 5/2

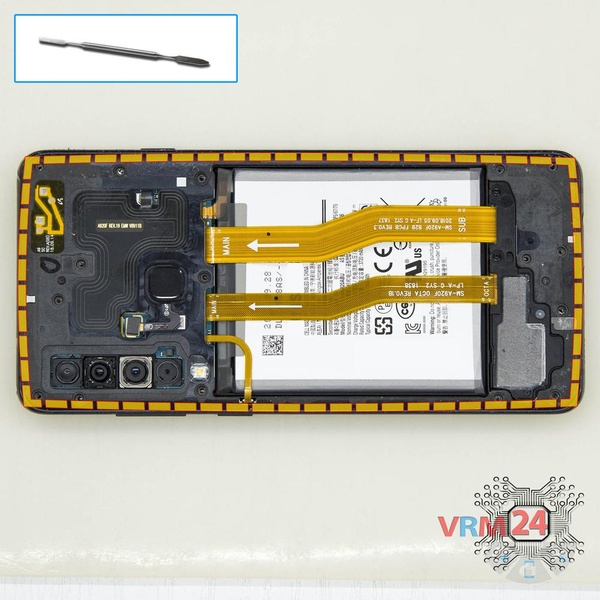

Paso 5.

Haga palanca y retire el marco del medio.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 6/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 6/2

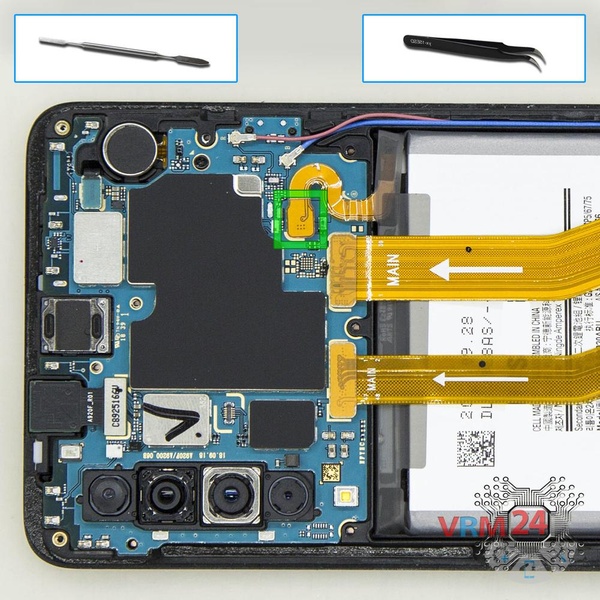

Paso 6.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 7/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 7/2

Paso 7.

Retire el sensor de huellas digitales.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 8/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 8/2

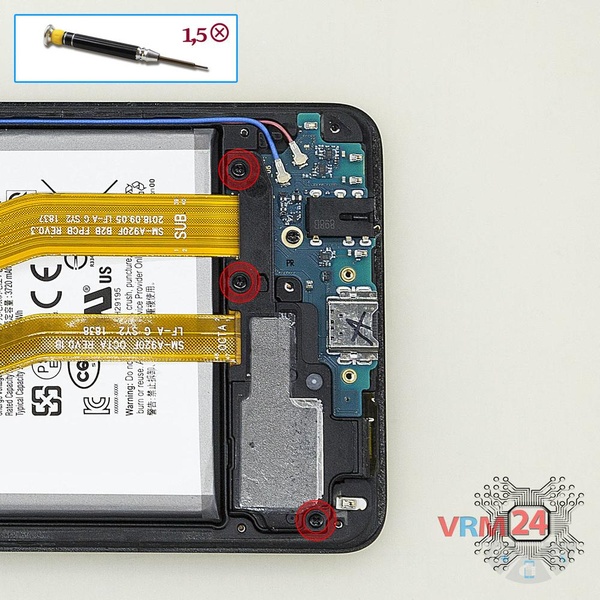

Paso 8.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 9/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 9/2

Paso 9.

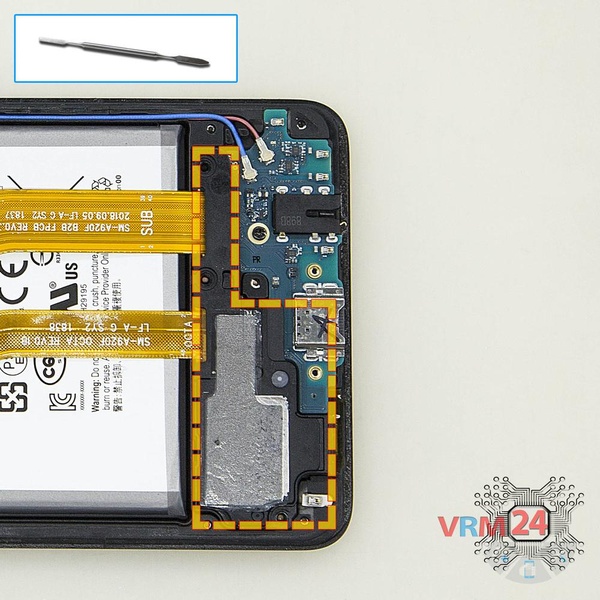

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 10/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 10/2

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 10/3

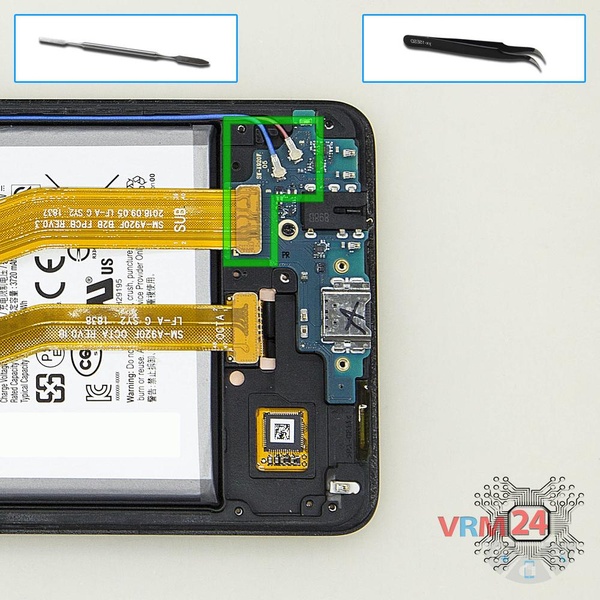

Paso 10.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 11/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 11/2

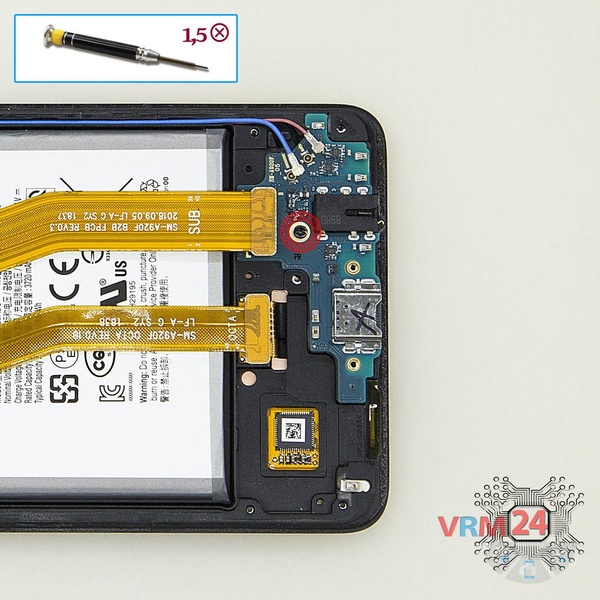

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la tarjeta secundaria.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 12/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 12/2

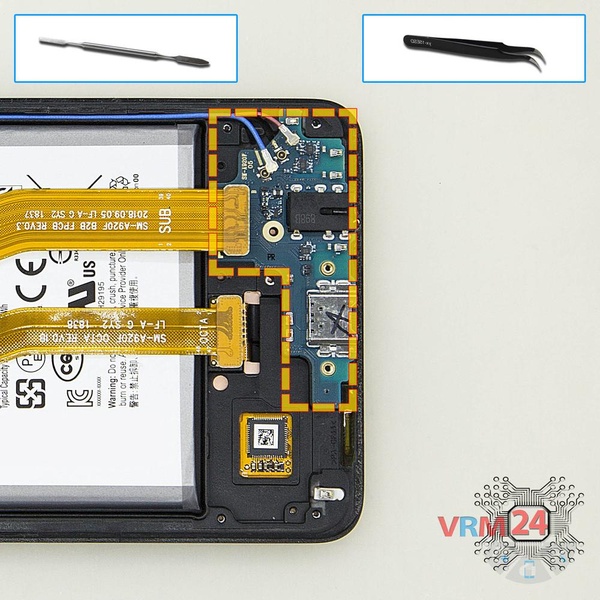

Paso 12.

Retire la placa hija.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 13/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 13/2

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 13/3

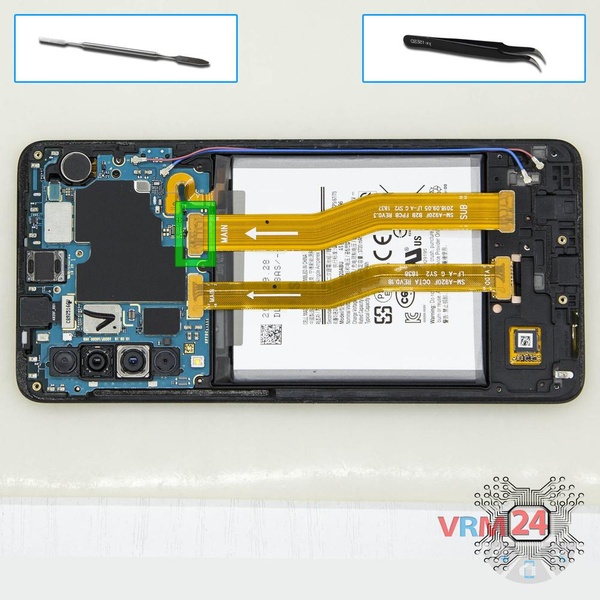

Paso 13.

Levante el conector y retire el cable entre placas.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 14/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 14/2

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 14/3

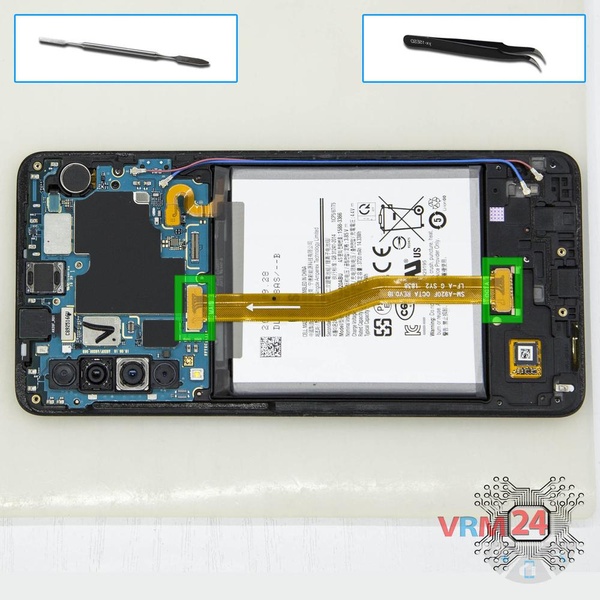

Paso 14.

Levante los conectores y retire el cable entre placas.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 15/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 15/2

Paso 15.

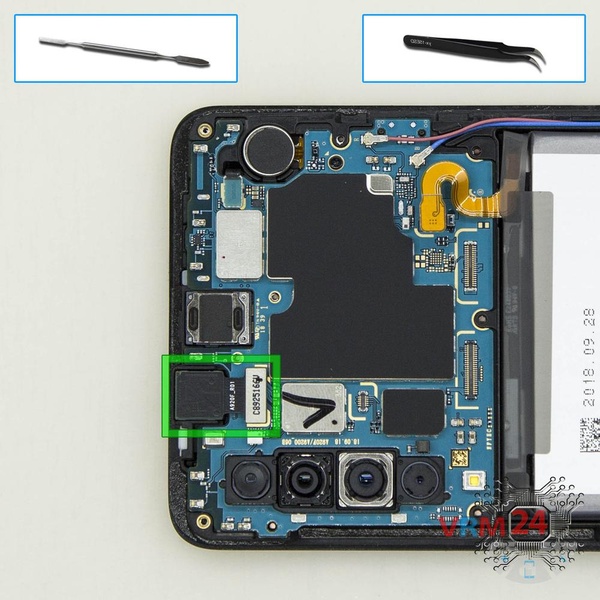

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 16/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 16/2

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 16/3

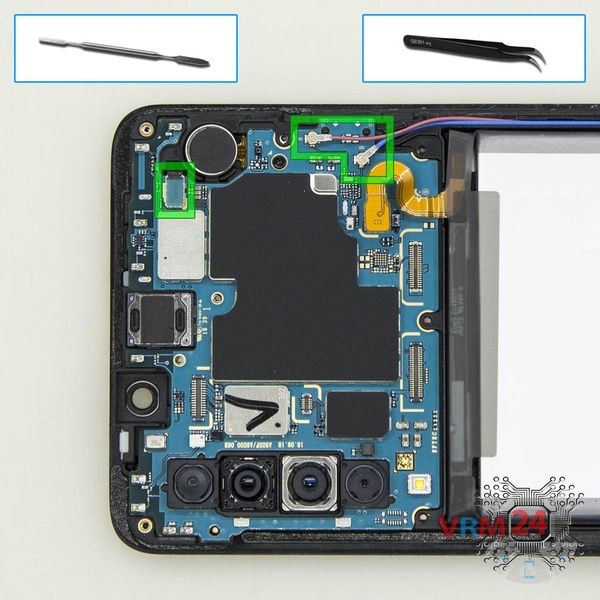

Paso 16.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 17/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 17/2

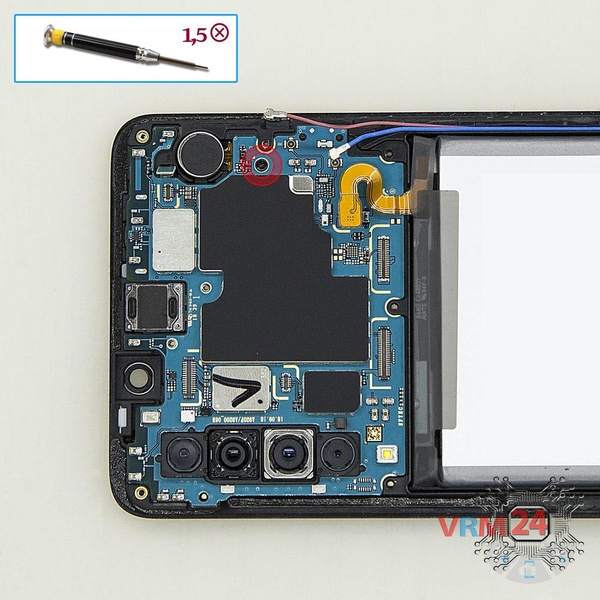

Paso 17.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 18/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 18/2

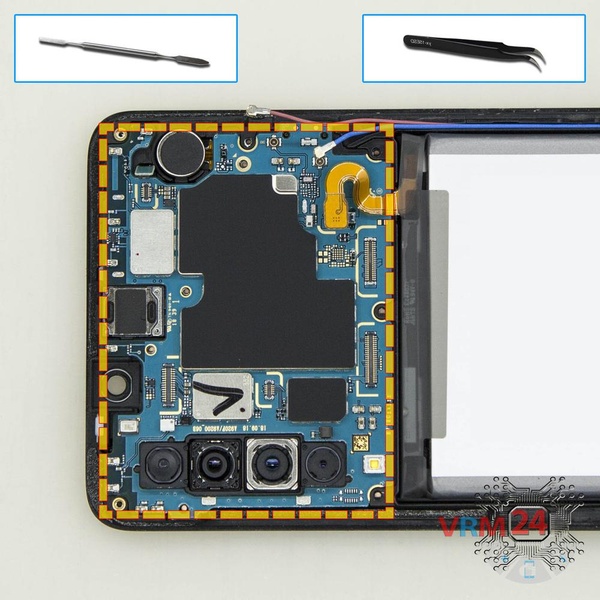

Paso 18.

Retire la PCB.

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 19/1

Cómo desmontar Samsung Galaxy A9 (2018) SM-A920, Paso 19/2

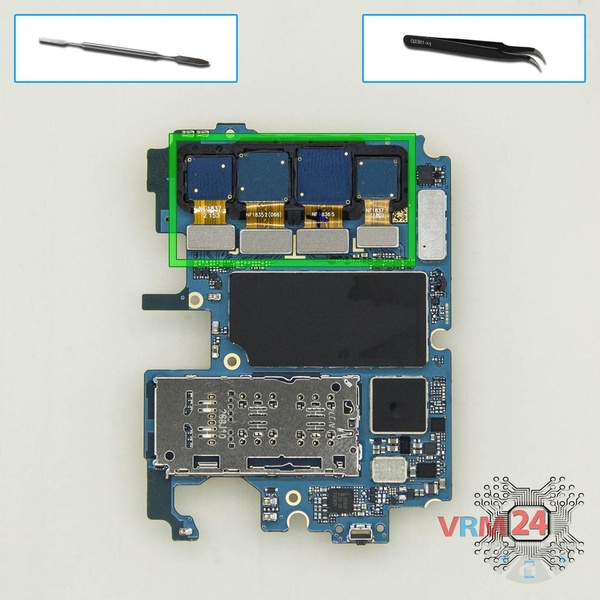

Paso 19.

Desconecte los conectores de la PCB y retire el conjunto & nbsp; de & nbsp; cuatro & nbsp; cámaras & nbsp; traseras.

Instrucciones detalladas de desmontaje de Samsung Galaxy A9 (2018) SM-A920 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy A9 (2018) SM-A920

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy A9 (2018) SM-A920 — Samsung Galaxy A9 Star Pro, Samsung Galaxy A9s, Samsung SM-A920F/DS (Global); SM-A9200 (China) lanzado para los mercados en diferentes países.
