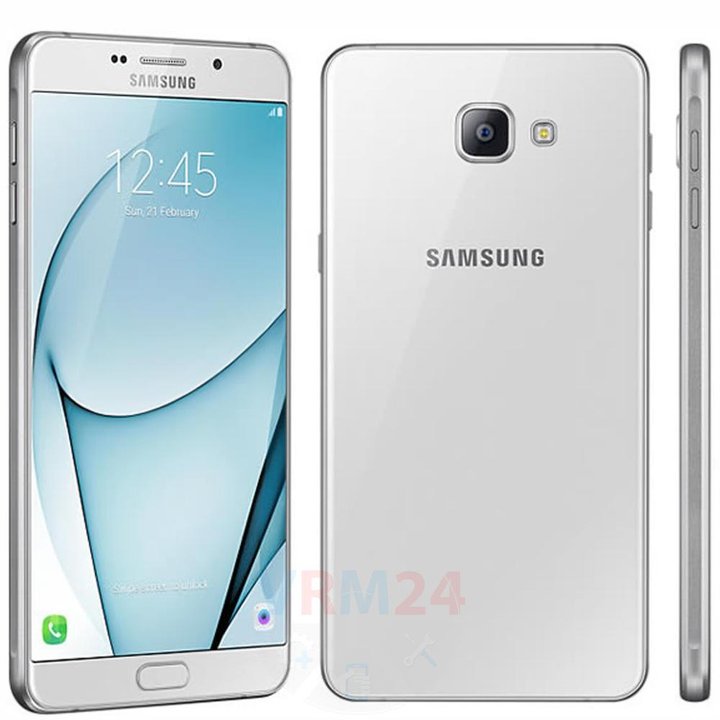

Samsung Galaxy A9 Pro (2016) SM-A910

Dificultad de desmontaje:
Duro

Duración:
15 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy A9 Pro (2016) SM-A910 (Samsung SM-A9100, SM-A910F) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 1/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 1/2

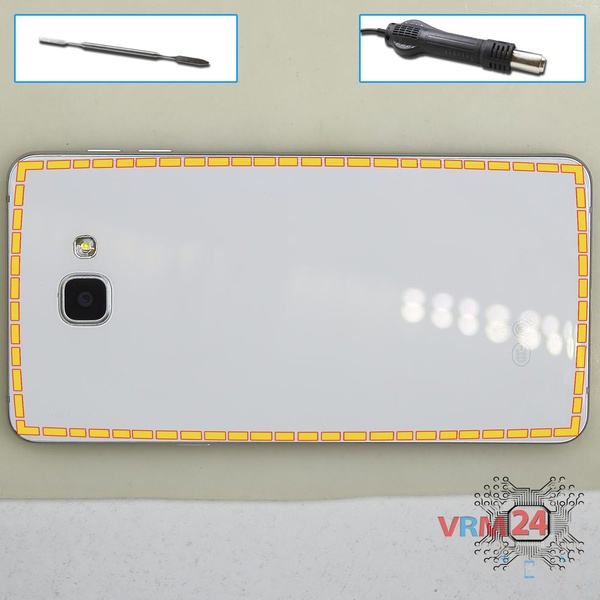

Paso 1.

Abra la cubierta trasera.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos utilizar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 2/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 2/2

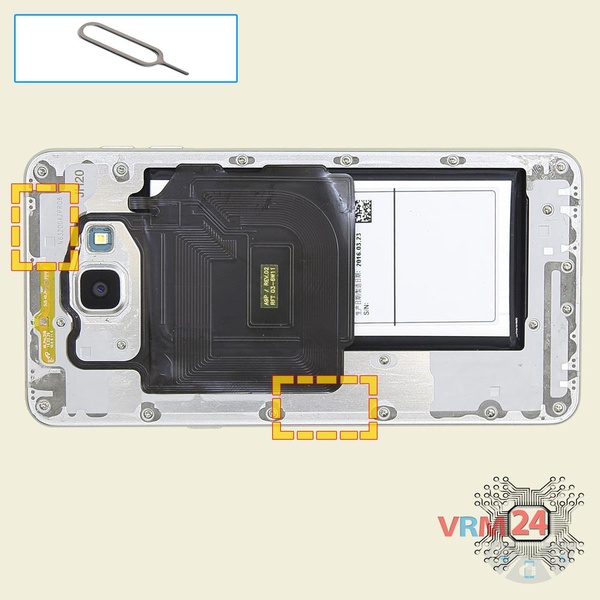

Paso 2.

Con la herramienta clave, abra las & nbsp; bandejas & nbsp; de la tarjeta SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 3/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 3/2

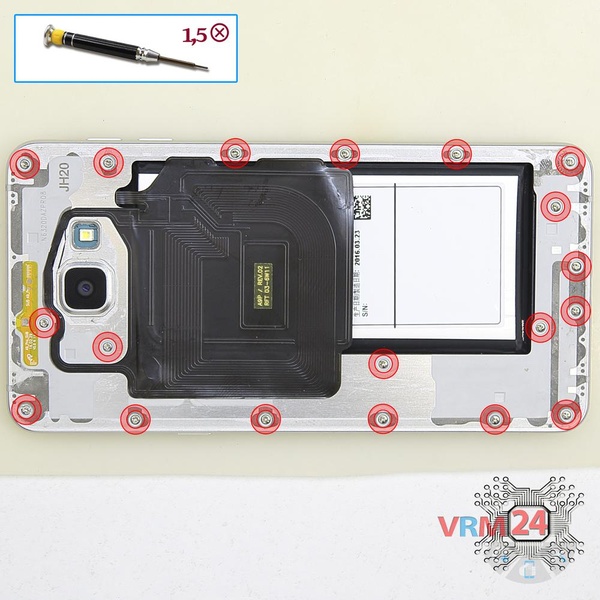

Paso 3.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 19 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 4/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 4/2

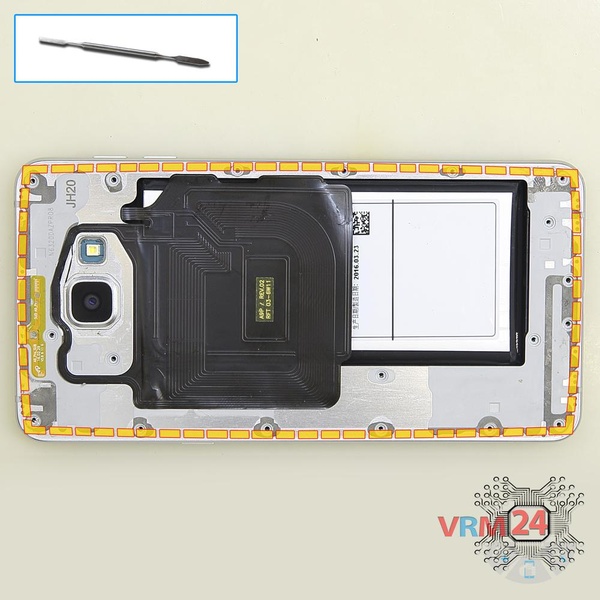

Paso 4.

Haga palanca y retire el marco del medio.

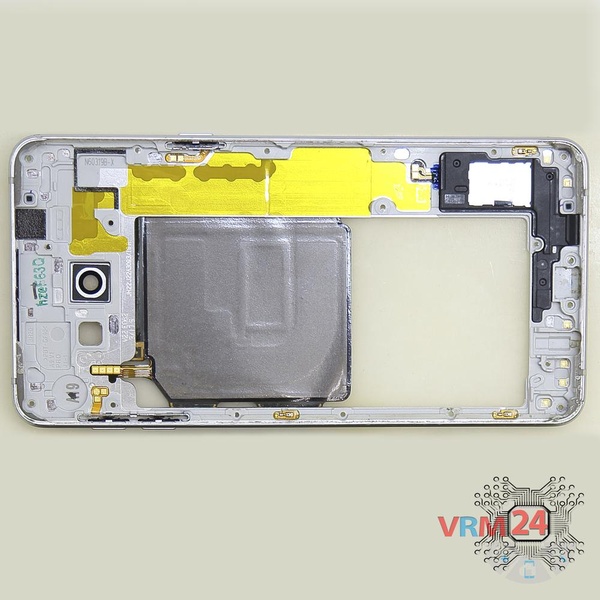

Paso 5.

El marco del medio.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 6/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 6/2

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 6/3

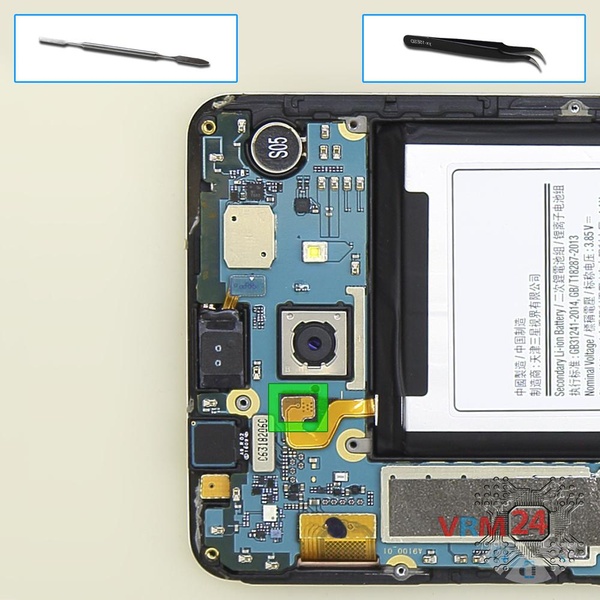

Paso 6.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 7/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 7/2

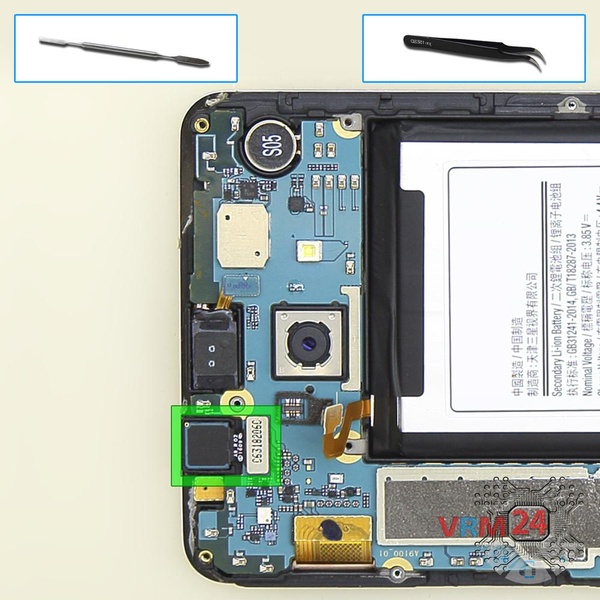

Paso 7.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 8/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 8/2

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 8/3

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 8/4

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 8/5

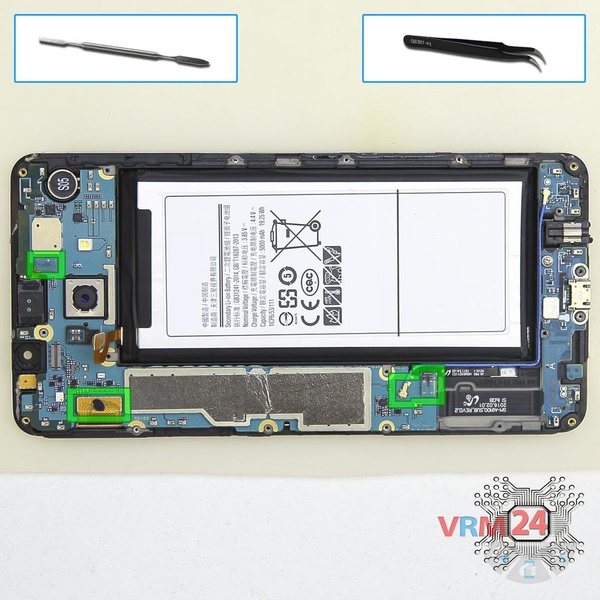

Paso 8.

Desconecte los conectores de la PCB principal.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 9/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 9/2

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 9/3

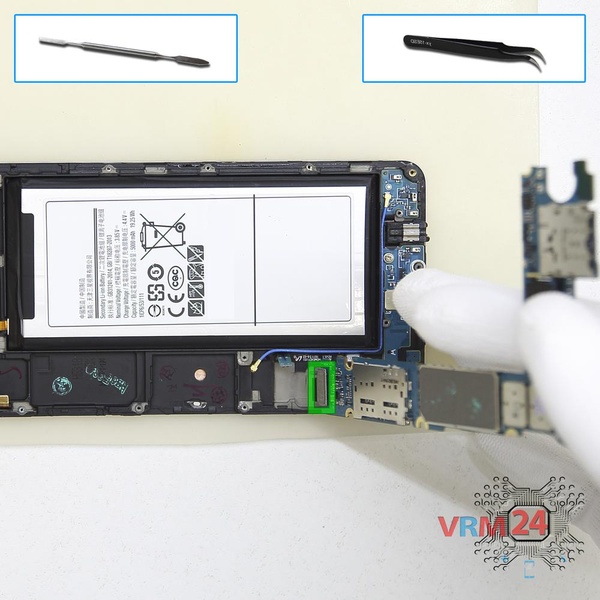

Paso 9.

Levante la placa, desconecte el conector del interior y retírelo.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 10/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 10/2

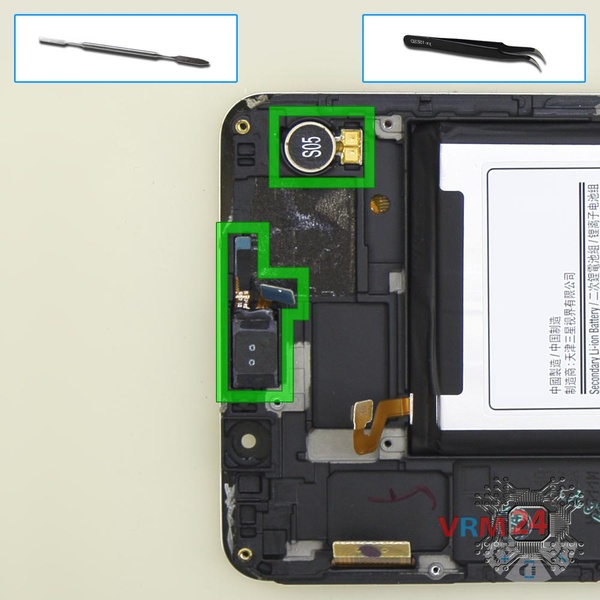

Paso 10.

Haga palanca y retire el auricular (altavoz) y el motor de vibración.

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 11/1

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 11/2

Cómo desmontar Samsung Galaxy A9 Pro (2016) SM-A910, Paso 11/3

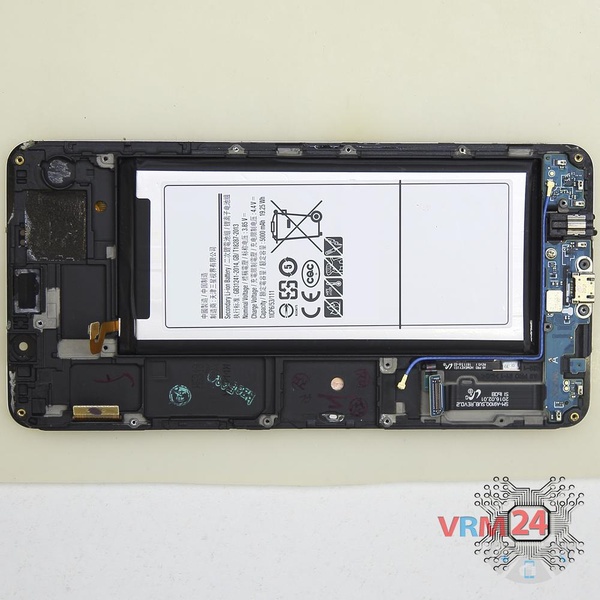

Paso 11.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy A9 Pro (2016) SM-A910 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy A9 Pro (2016) SM-A910

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy A9 Pro (2016) SM-A910 — Samsung SM-A9100, SM-A910F lanzado para los mercados en diferentes países.
