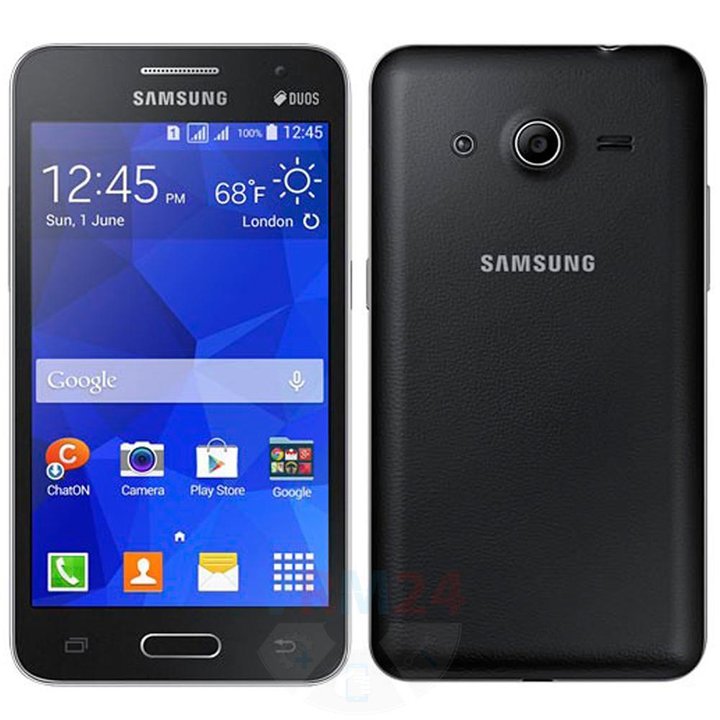

Samsung Galaxy Core 2 SM-G355H

Dificultad de desmontaje:
Mediano

Duración:
6 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Core 2 SM-G355H (Samsung Galaxy Core 2 Dual Sim) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 1/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 1/2

Paso 1.

Abra la cubierta trasera y retire la cubierta que oculta el conector.

Paso 2.

Levante y retire la batería.

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 3/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 3/2

Paso 3.

Levante el conector de la pantalla.

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 4/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 4/2

Paso 4.

Separe el módulo de visualización.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 5/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 5/2

Paso 5.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 7 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 6/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 6/2

Paso 6.

Retire la cubierta inferior con motor de vibración y botón de inicio.

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 7/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 7/2

Paso 7.

Retire la PCB.

Paso 8.

El marco.

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 9/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 9/2

Paso 9.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 10/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 10/2

Paso 10.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 11/1

Cómo desmontar Samsung Galaxy Core 2 SM-G355H, Paso 11/2

Paso 11.

Separe la PCB de la tapa.

Instrucciones detalladas de desmontaje de Samsung Galaxy Core 2 SM-G355H en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy Core 2 SM-G355H

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Core 2 SM-G355H — Samsung Galaxy Core 2 Dual Sim lanzado para los mercados en diferentes países.
