Dificultad de desmontaje:
Duro

Herramientas recomendadas

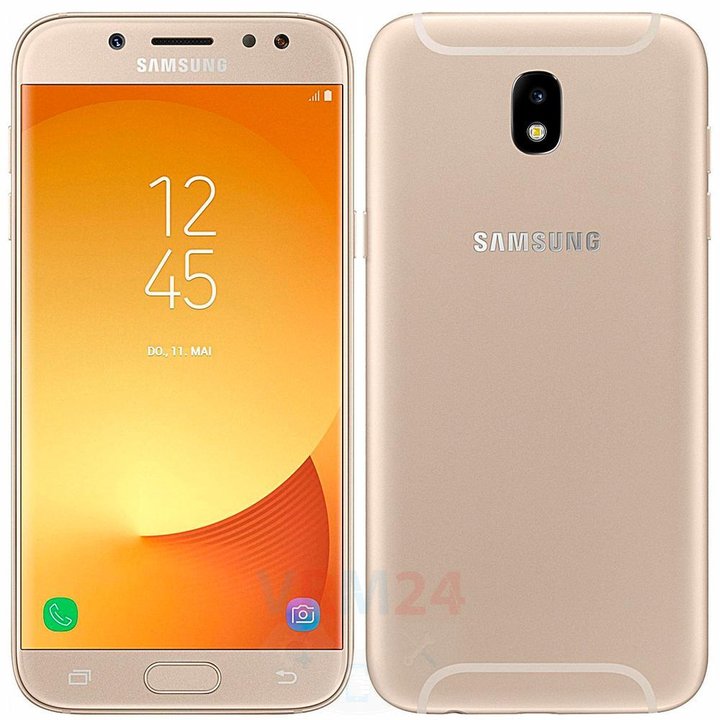

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy J5 (2017) SM-J530 (Samsung J530F/DS (Global Dual-SIM); J530Y/DS (Malaysia); J530FM/DS (UAE), Samsung Galaxy J5 Pro (2017)) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 1/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 1/2

Paso 1. Retirar las bandejas

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 2/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 2/2

Paso 2. Abrir el módulo de pantalla

⚠️️ ¡Presta atención! El desmontaje tiene una dificultad máxima de 3 porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos que se comunique con un centro de servicio especializado.

Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video completo y en detalle, al final de las instrucciones.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 3/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 3/2

Paso 3. Retire el soporte

Retire con cuidado el soporte que sujeta el conector del módulo de pantalla.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 4/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 4/2 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 4/3

Paso 4. Desconecte el conector

Desconecte el conector y retire el módulo de visualización.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 5/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 5/2

Paso 5. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 17 tornillos.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 6/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 6/2

Paso 6. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 7/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 7/2 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 7/3

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Samsung Galaxy J5 (2017) SM-J530 cuenta con una batería EB-BA520ABE de 3000 mAh de capacidad (aka batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 8/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 8/2

Paso 8. Retire la cámara frontal

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 9/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 9/2 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 9/3

Paso 9. Desconecte el conector

Desconecte un conector del cable de la pantalla inferior.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 10/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 10/2

Paso 10. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque dos tornillos.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 11/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 11/2

Paso 11. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 12/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 12/2

Paso 12. Desenrosque los tornillos

Con un destornillador (Phillips PH000 de 1,5 mm), desatornille los tres tornillos que sujetan el conjunto del altavoz.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 13/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 13/2

Paso 13. Retire el altavoz

Haz palanca en los bordes y retira el altavoz.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 14/1 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 14/2 Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 14/3

Paso 14. En la portada del medio

ℹ️️ En el marco central quedaron: el altavoz del auricular, la batería, el motor de vibración, las pistas de la antena y las almohadillas.


Cómo desmontar Samsung Galaxy J5 (2017) SM-J530, Paso 15/1

Paso 15. En la carcasa quedó

ℹ️️ En el alojamiento permanecieron:

Instrucciones detalladas de desmontaje de Samsung Galaxy J5 (2017) SM-J530 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 17 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Samsung Galaxy J5 (2017) SM-J530 — Samsung J530F/DS (Global Dual-SIM); J530Y/DS (Malaysia); J530FM/DS (UAE), Samsung Galaxy J5 Pro (2017) lanzado para los mercados en diferentes países.
