Dificultad de desmontaje:
Duro

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy J8 (2018) SM-J810 (Samsung J810F/DS (Global DS); J810G/DS (India); J810Y/DS (Asia) / Samsung Galaxy On8 in India) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 1/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 1/2

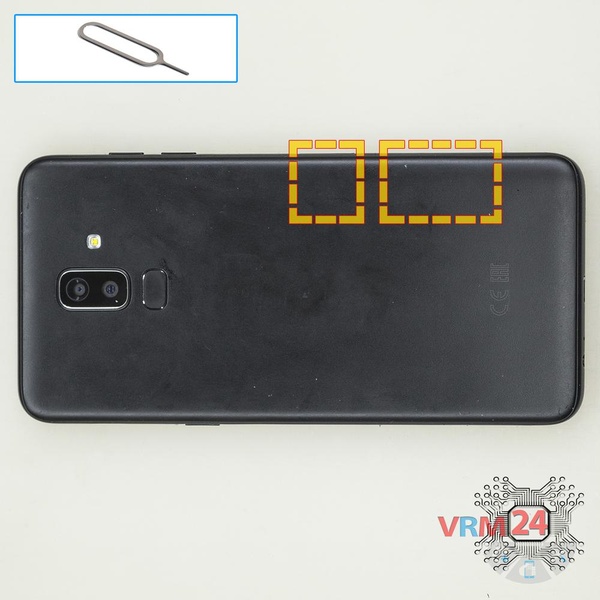

Paso 1. Retirar las bandejas

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el final en el orificio hasta que la bandeja se expulse y luego tire de la bandeja hacia afuera. Debe hacerlo para cada una de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 2/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 2/2

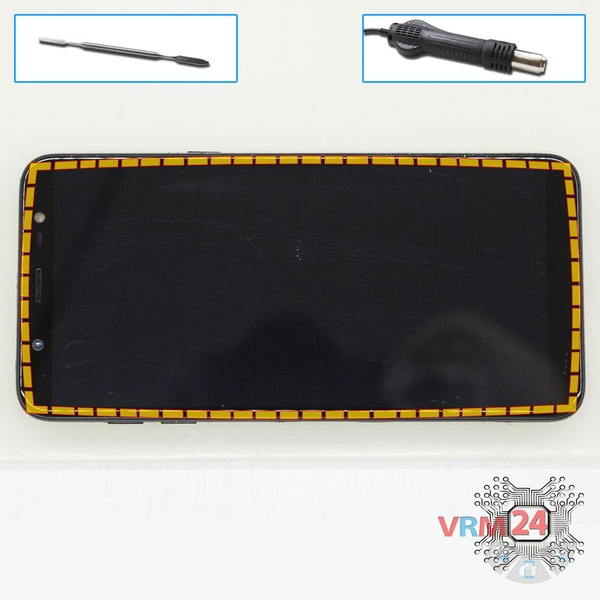

Paso 2. Abrir el módulo de pantalla

⚠️️ ¡Presta atención! El desmontaje tiene una dificultad máxima de 3 porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos que se comunique con un centro de servicio especializado.

Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video completo y en detalle, al final de las instrucciones.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 3/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 3/2

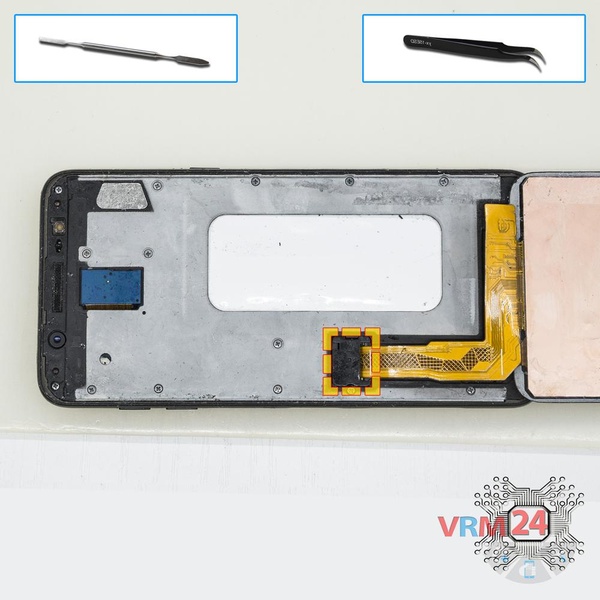

Paso 3. Retire el soporte

Haz palanca en el soporte que sujeta el conector.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 4/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 4/2 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 4/3

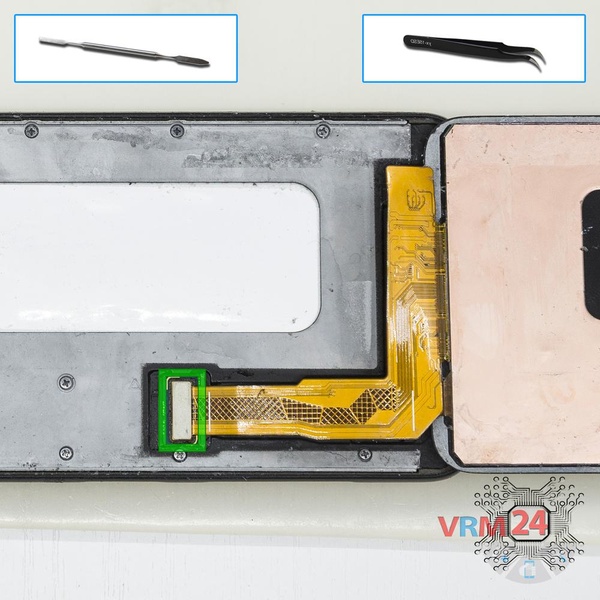

Paso 4. Desconecte el conector

Desconecte el conector del módulo de pantalla y retire la pantalla.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 5/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 5/2

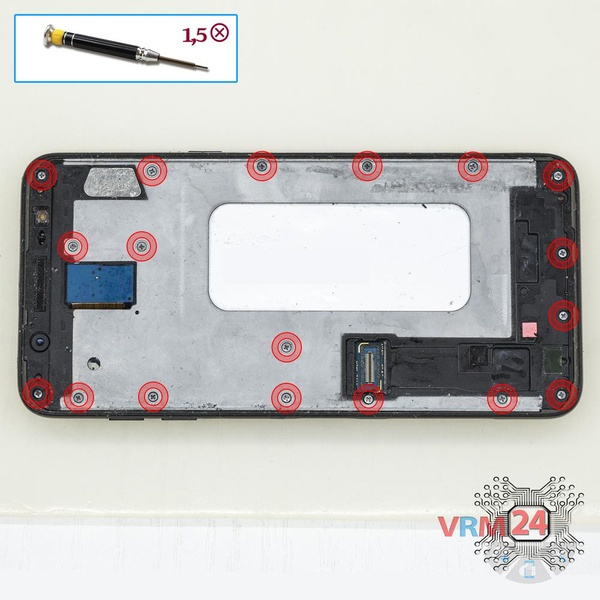

Paso 5. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 17 tornillos.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 6/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 6/2

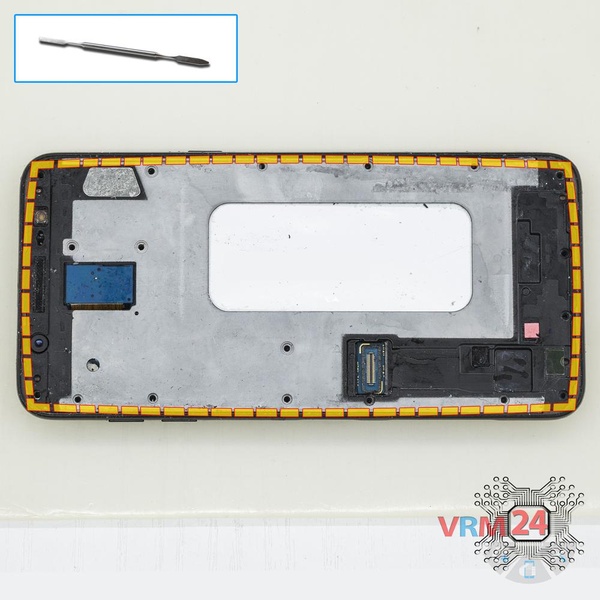

Paso 6. Abrir la tapa central

Haga palanca sobre los bordes y separe la carcasa de la cubierta intermedia. En la carcasa podemos ver: sensor de huellas dactilares, motor de vibración, botones laterales.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 7/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 7/2 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 7/3

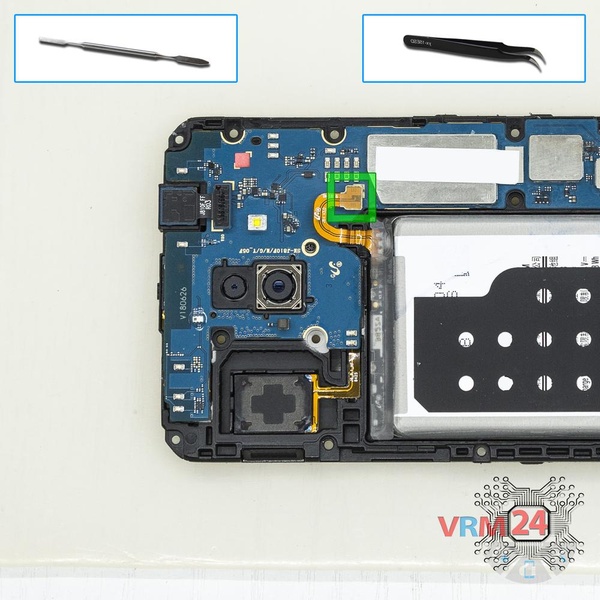

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Samsung Galaxy J8 (2018) SM-J810 cuenta con una batería EB-BJ805ABE de 3500 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 8/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 8/2

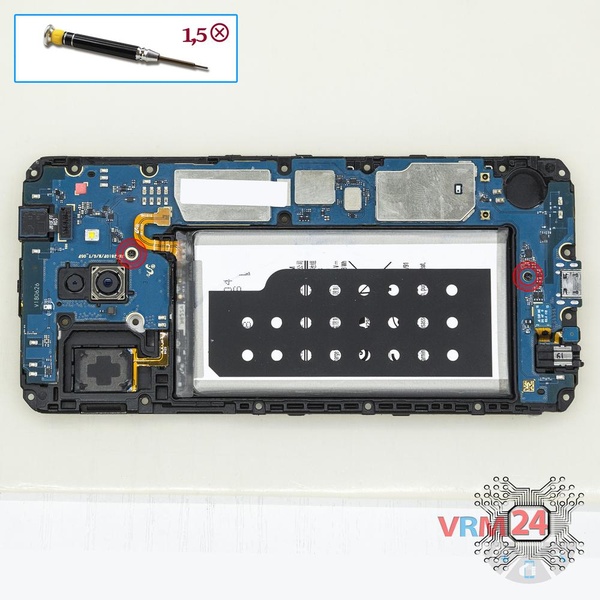

Paso 8. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos que sujetan la placa base.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 9/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 9/2

Paso 9. Retire la cámara frontal

Desconecte el conector de la placa base y retire la cámara frontal (selfie).


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 10/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 10/2 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 10/3

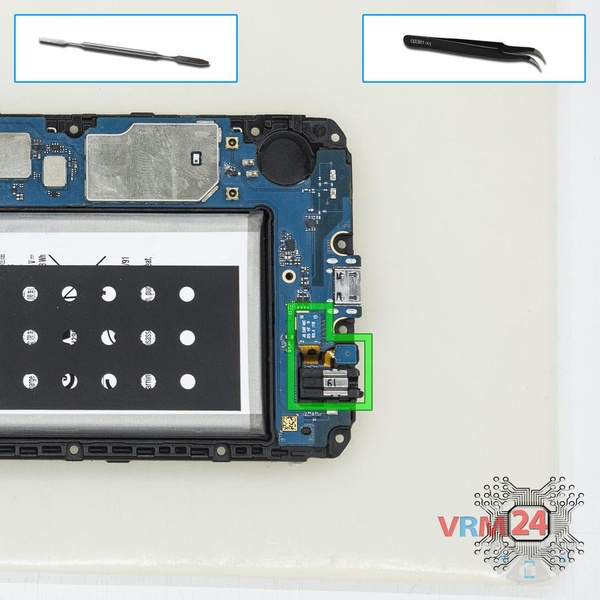

Paso 10. Retire la toma de auriculares

Desconecte el conector de la placa base y extraiga el conjunto con una toma de auriculares y micrófono.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 11/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 11/2

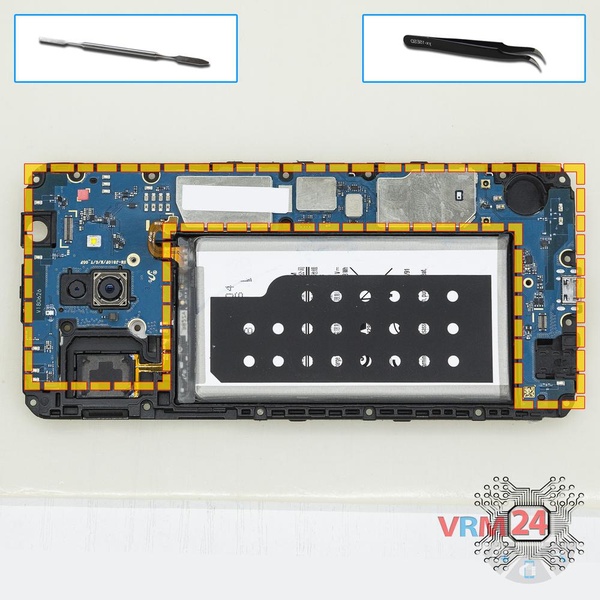

Paso 11. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 12/1 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 12/2 Cómo desmontar Samsung Galaxy J8 (2018) SM-J810, Paso 12/3

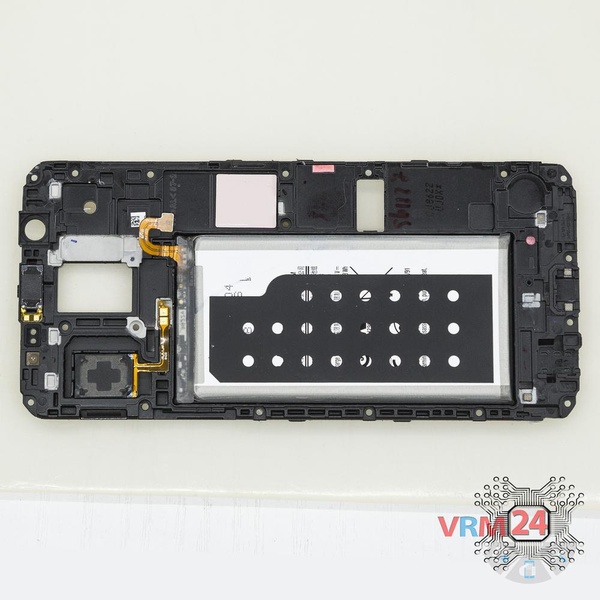

Paso 12. En el marco de la pantalla quedó

ℹ️️ En el marco de visualización quedó: el altavoz del auricular, el altavoz, la batería.

Instrucciones detalladas de desmontaje de Samsung Galaxy J8 (2018) SM-J810 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 13 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Samsung Galaxy J8 (2018) SM-J810 — Samsung J810F/DS (Global DS); J810G/DS (India); J810Y/DS (Asia) / Samsung Galaxy On8 in India lanzado para los mercados en diferentes países.
