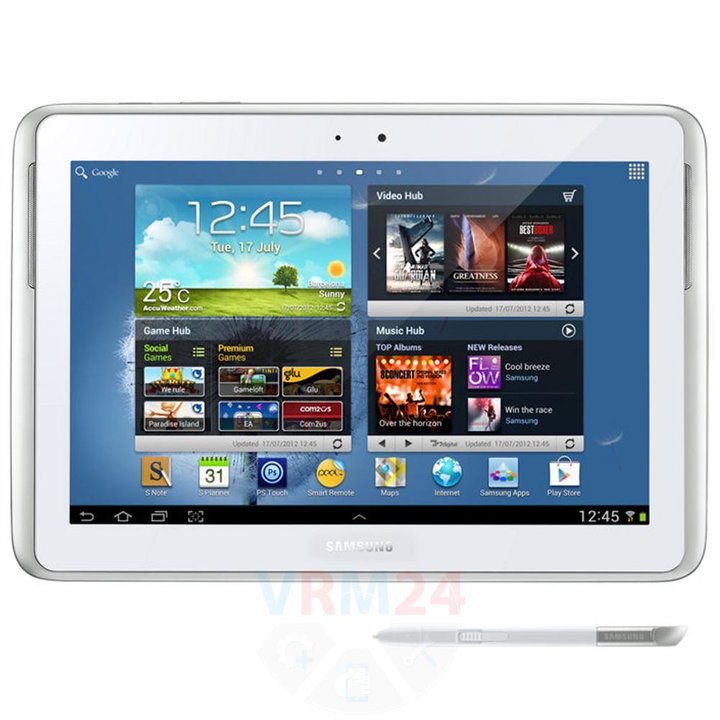

Samsung Galaxy Note 10.1'' GT-N8000

Dificultad de desmontaje:
Duro

Duración:
15 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Note 10.1'' GT-N8000 (Samsung Galaxy Note 800, Samsung Galaxy Note 10.1 3G & WiFi) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 1/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 1/2

Paso 1.

Abra la tapa que oculta los tornillos.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 2/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 2/2

Paso 2.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 3 & nbsp; pernos que sujetan la cubierta trasera.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 3/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 3/2

Paso 3.

Abra la cubierta trasera.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 4/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 4/2

Paso 4.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 5/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 5/2

Paso 5.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 2 pernos que sujetan el puerto de carga.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 6/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 6/2

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 6/3

Paso 6.

Desconecte el conector y retire el cable con puerto de carga y micrófono.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 7/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 7/2

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 7/3

Paso 7.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 8/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 8/2

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 8/3

Paso 8.

Dé la vuelta al FFC (cable plano flexible), desconecte el conector y retírelo.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 9/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 9/2

Paso 9.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 & nbsp; pernos que sujetan la batería.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 10/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 10/2

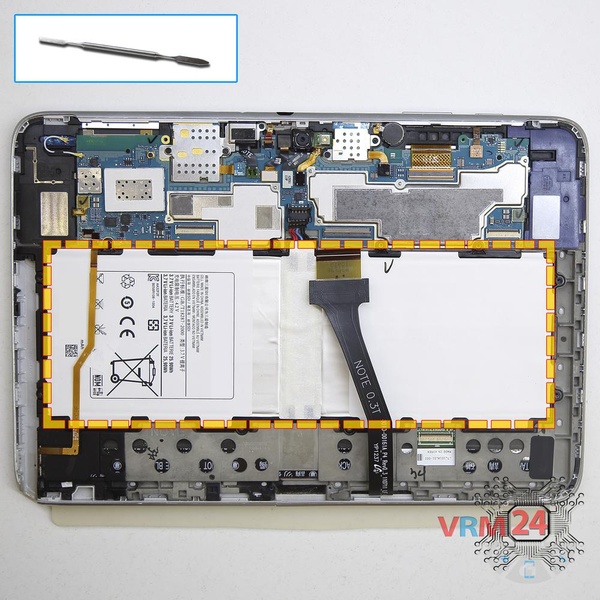

Paso 10.

Levante y retire la batería.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 11/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 11/2

Paso 11.

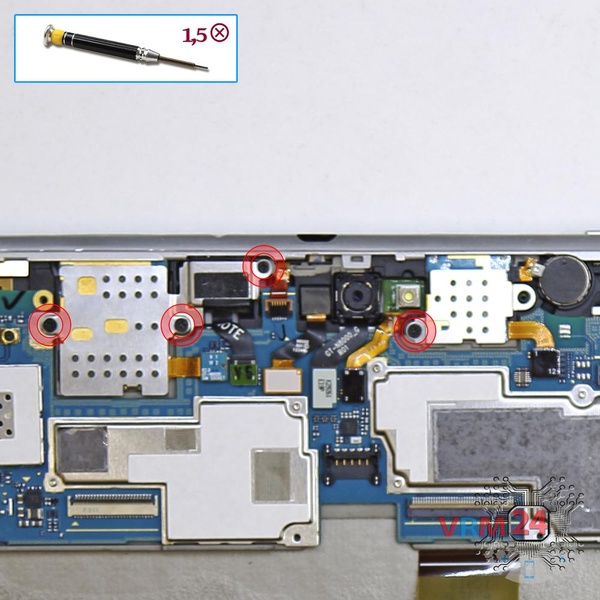

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; pernos en la PCB.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 12/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 12/2

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 12/3

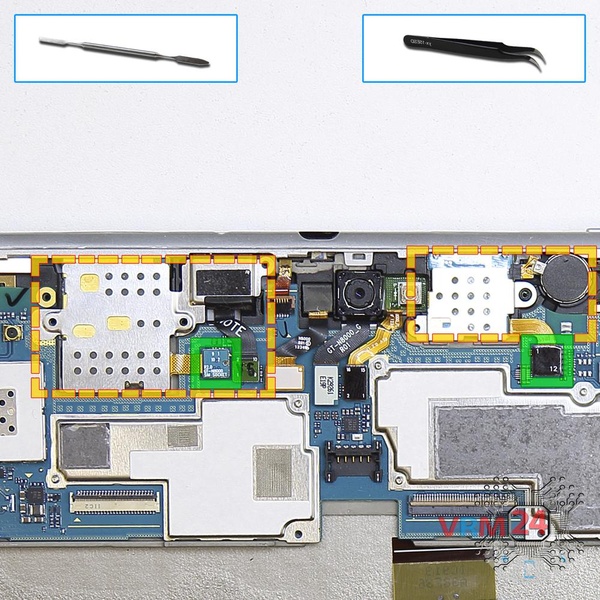

Paso 12.

Haga palanca en los conectores de la placa de circuito impreso y retire las placas pequeñas con soportes & nbsp; SIM y tarjetas Micro SD & nbsp ;. La tabla adecuada con motor de vibración.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 13/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 13/2

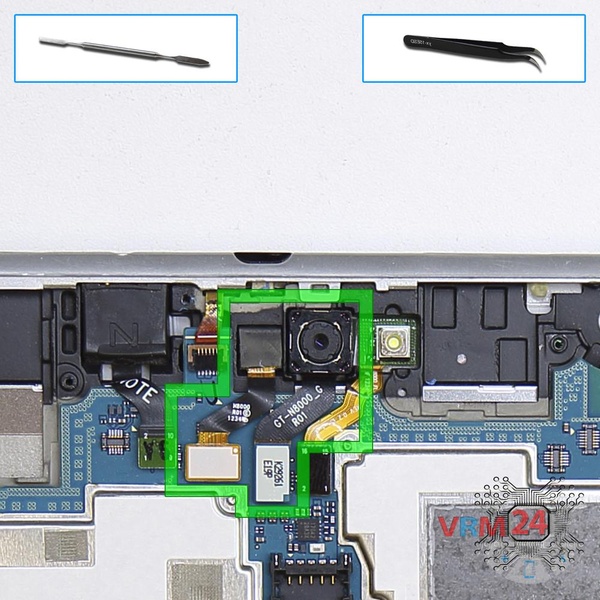

Paso 13.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 14/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 14/2

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 14/3

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 14/4

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 14/5

Paso 14.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 15/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 15/2

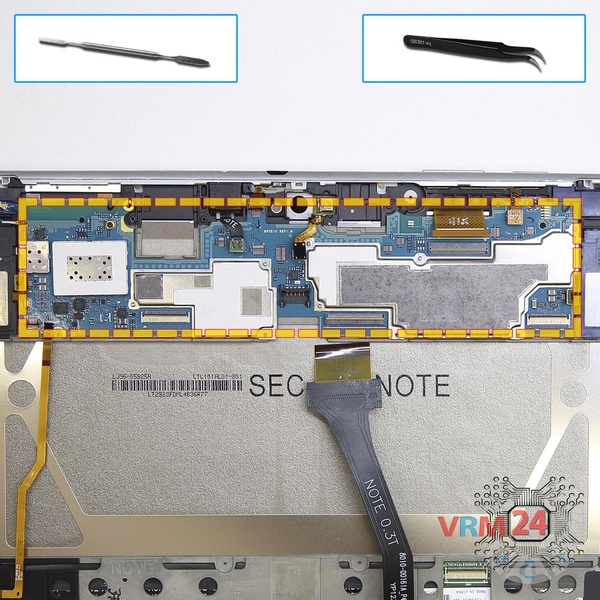

Paso 15.

Retire la PCB.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 16/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 16/2

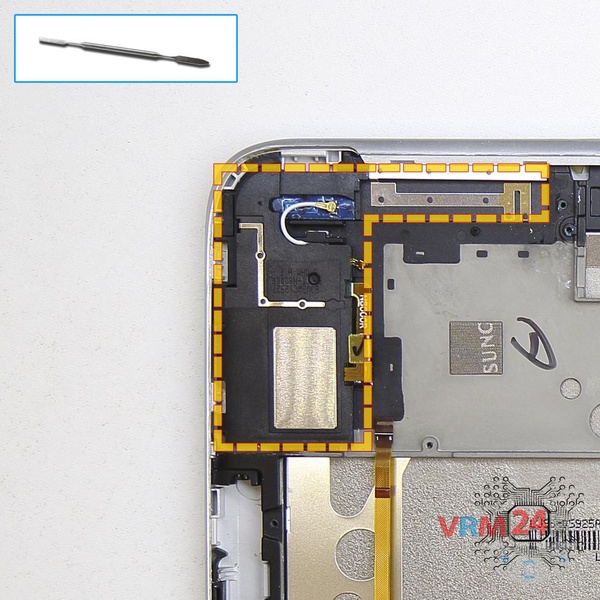

Paso 16.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 17/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 17/2

Paso 17.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 18/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 18/2

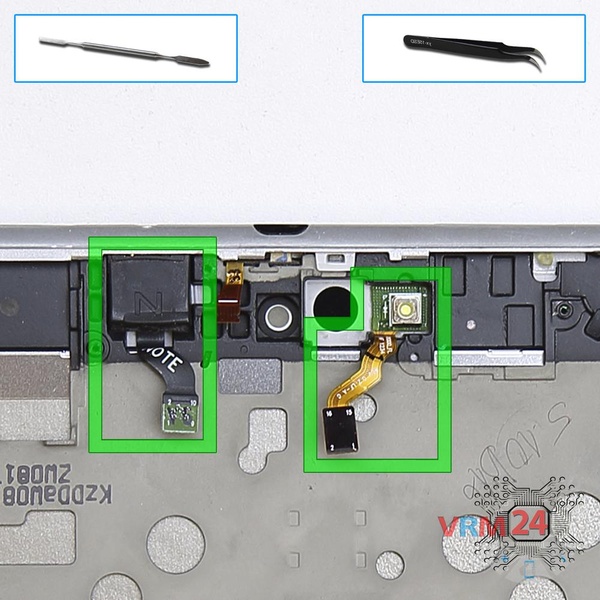

Paso 18.

Haga palanca en el conector de la placa de circuito impreso y retire el conector / toma de auriculares y el flash.

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 19/1

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 19/2

Cómo desmontar Samsung Galaxy Note 10.1'' GT-N8000, Paso 19/3

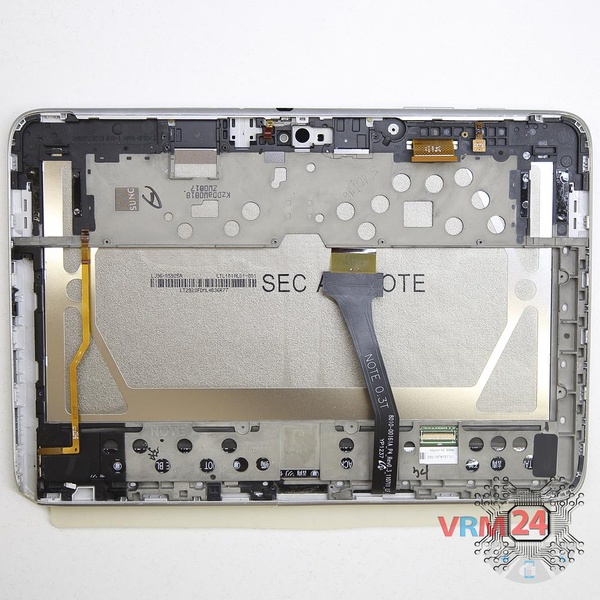

Paso 19.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy Note 10.1'' GT-N8000 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy Note 10.1'' GT-N8000

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Note 10.1'' GT-N8000 — Samsung Galaxy Note 800, Samsung Galaxy Note 10.1 3G & WiFi lanzado para los mercados en diferentes países.
