Samsung Galaxy Note 3 Neo SM-N7505

Dificultad de desmontaje:
Fácil

Duración:
8 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Note 3 Neo SM-N7505 (Samsung GALAXY Note 3 Neo 3G N750, Neo LTE+ N7505) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 1/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 1/2

Paso 1.

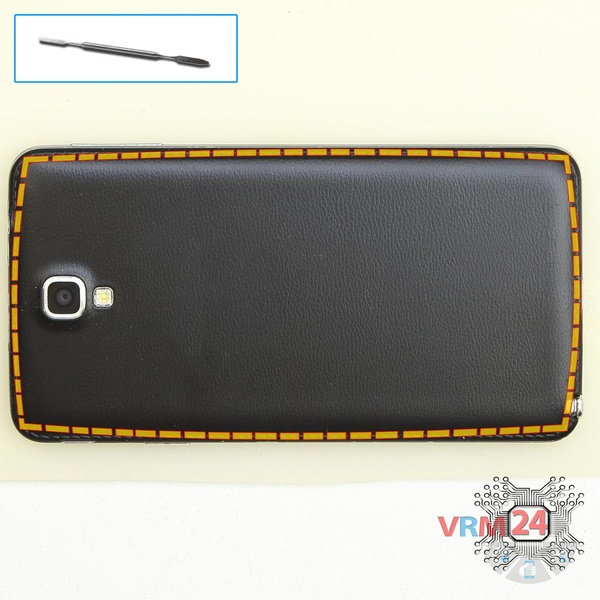

Abra la cubierta trasera.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 2/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 2/2

Paso 2.

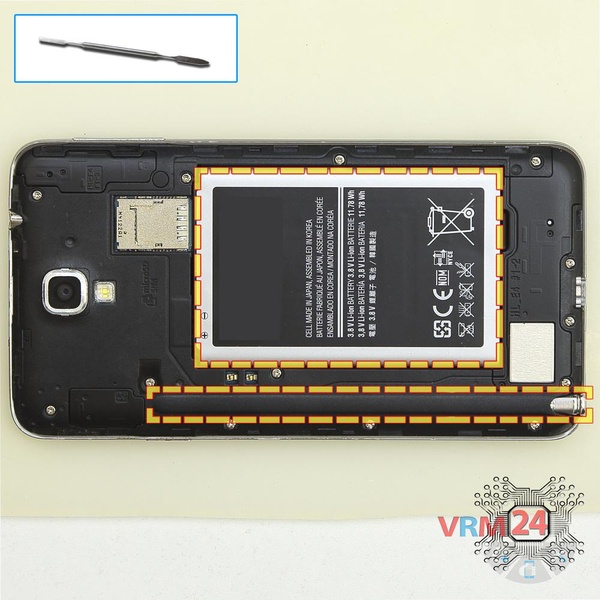

Levante y retire la batería. & nbsp; Extraiga el lápiz óptico.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 3/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 3/2

Paso 3.

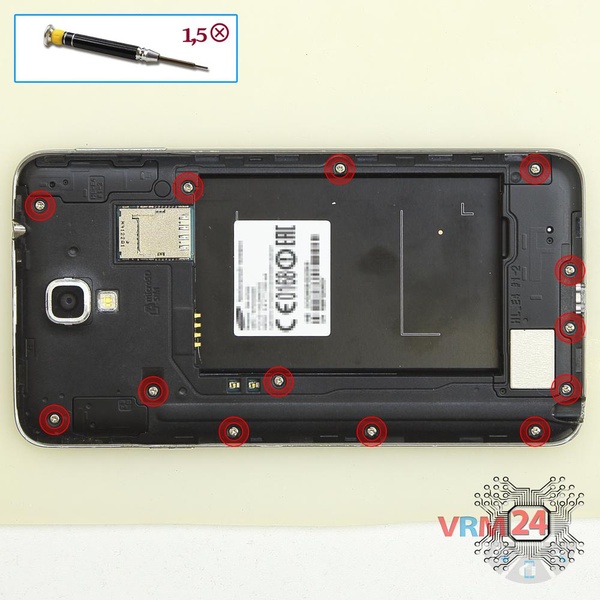

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 13 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 4/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 4/2

Paso 4.

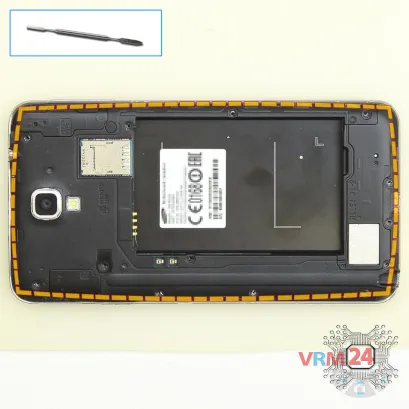

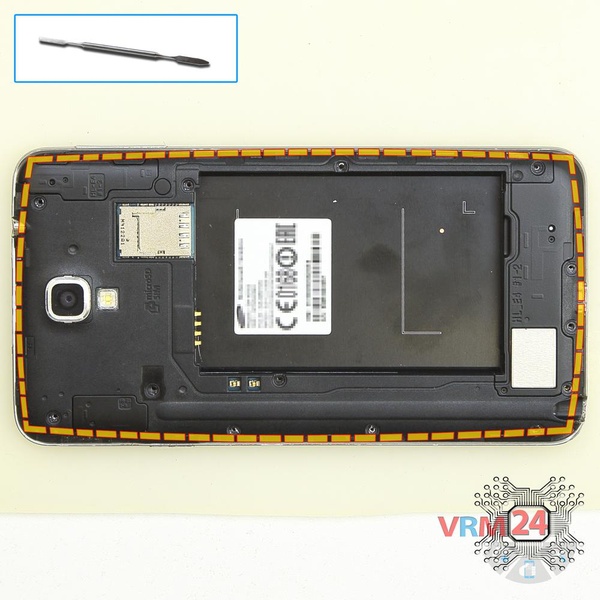

Haga palanca y retire el marco del medio.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 5/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 5/2

Paso 5.

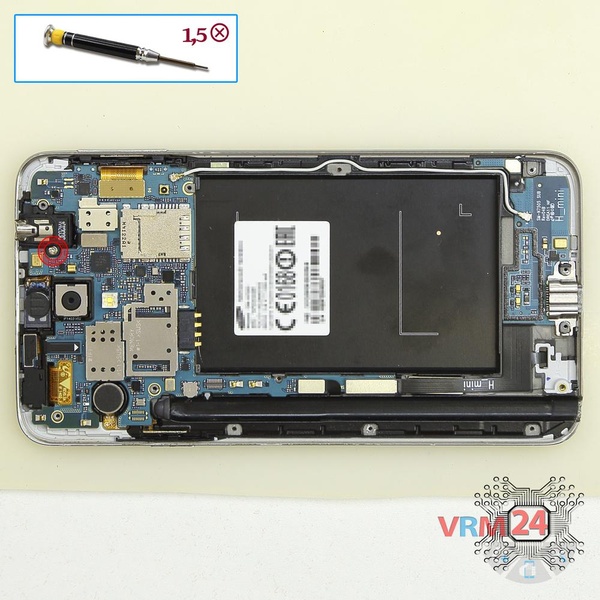

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 perno que sujeta el conector / toma de auriculares.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 6/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 6/2

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 6/3

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 6/4

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 6/5

Paso 6.

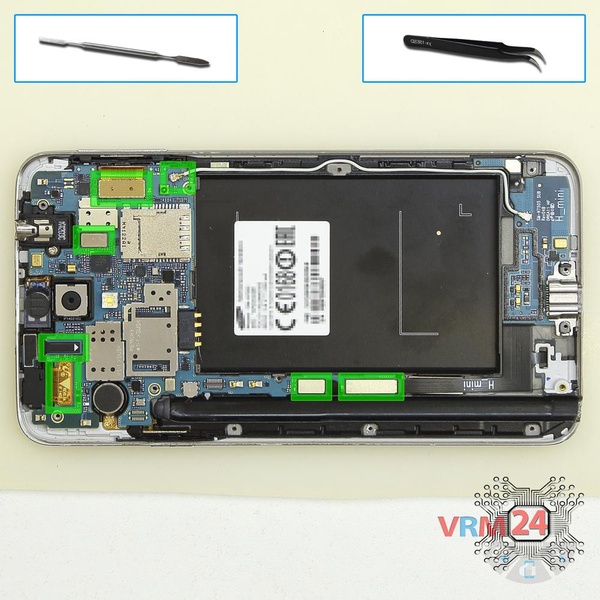

Desconecte los conectores de la & nbsp; PCB principal.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 7/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 7/2

Paso 7.

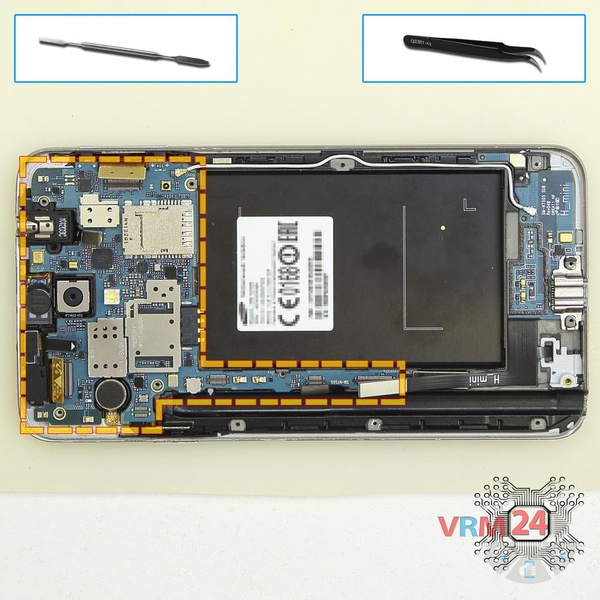

Retire la PCB.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 8/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 8/2

Paso 8.

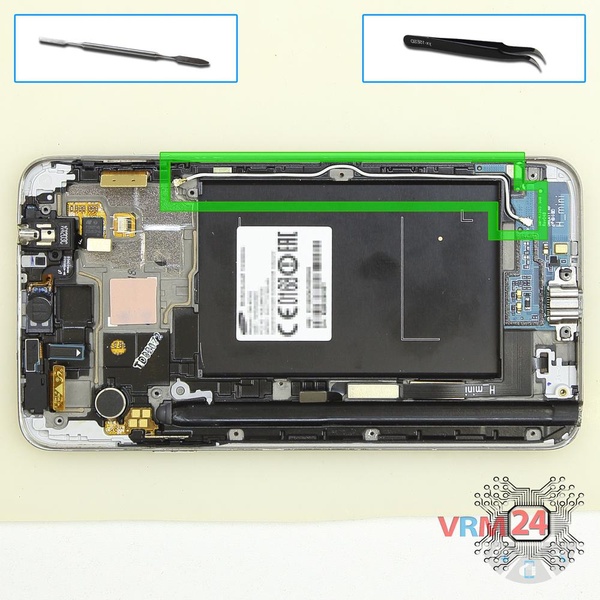

Levante el conector y retire el cable coaxial.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 9/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 9/2

Paso 9.

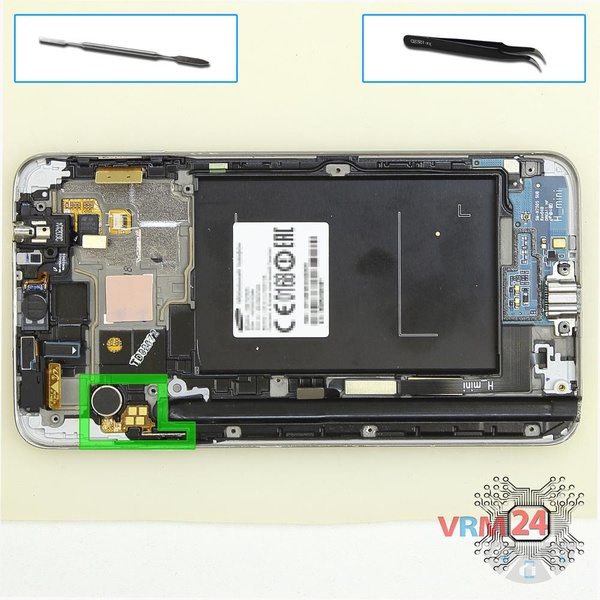

Haga palanca y retire el motor de vibración.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 10/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 10/2

Paso 10.

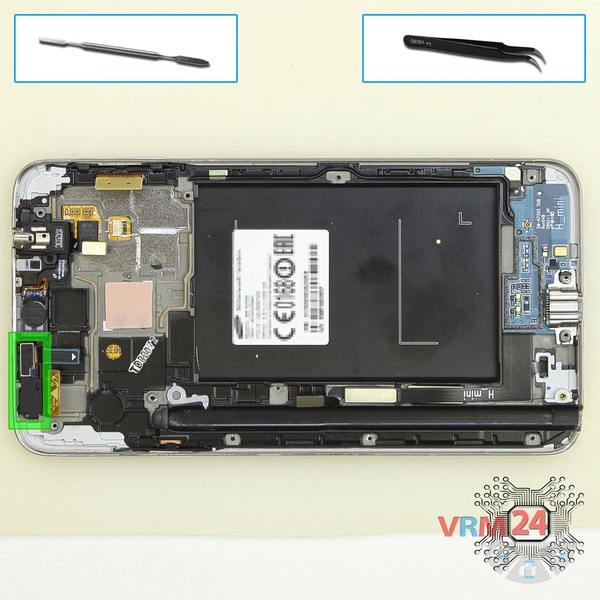

Retire el soporte.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 11/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 11/2

Paso 11.

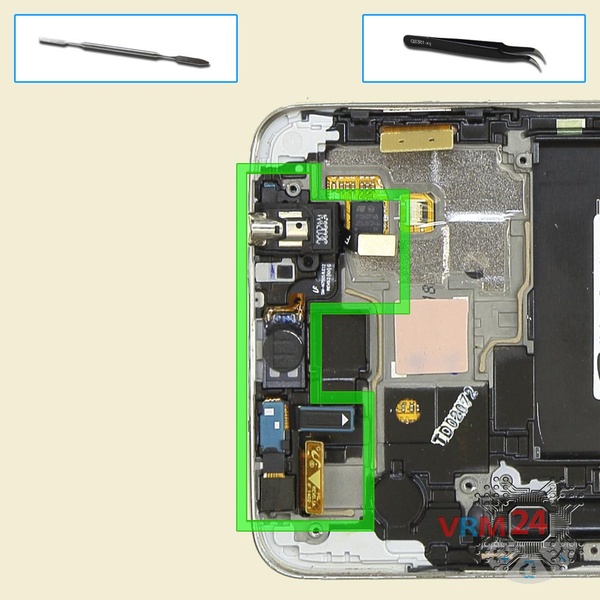

Haga palanca y retire el cable con el altavoz del auricular y & nbsp; conector / enchufe para auriculares y sensor de proximidad.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 12/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 12/2

Paso 12.

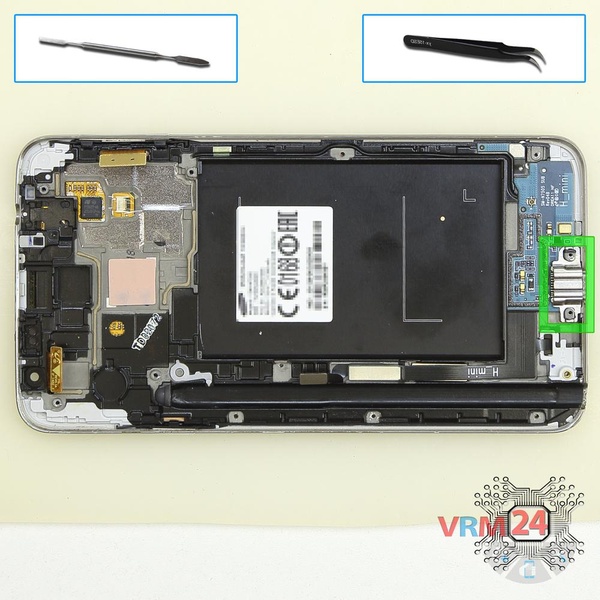

Retire el soporte del puerto de carga.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 13/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 13/2

Paso 13.

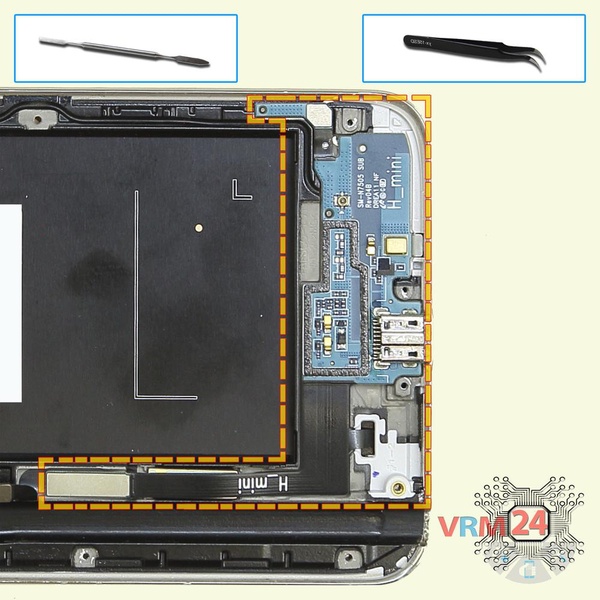

Retire la PCB inferior.

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 14/1

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 14/2

Cómo desmontar Samsung Galaxy Note 3 Neo SM-N7505, Paso 14/3

Paso 14.

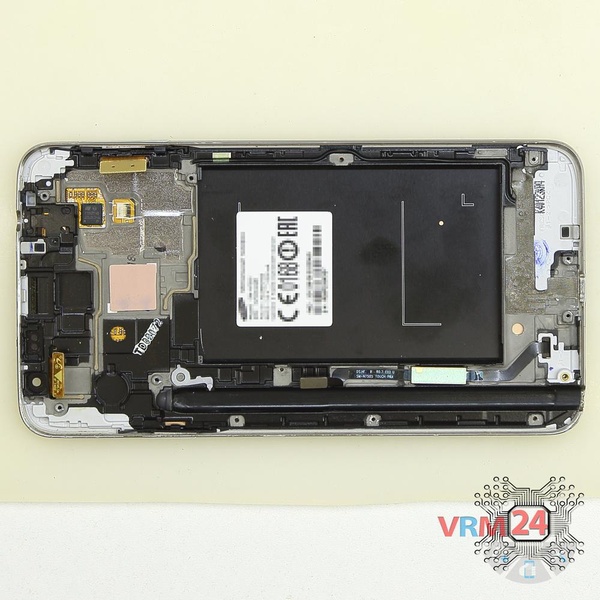

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy Note 3 Neo SM-N7505 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy Note 3 Neo SM-N7505

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Note 3 Neo SM-N7505 — Samsung GALAXY Note 3 Neo 3G N750, Neo LTE+ N7505 lanzado para los mercados en diferentes países.
