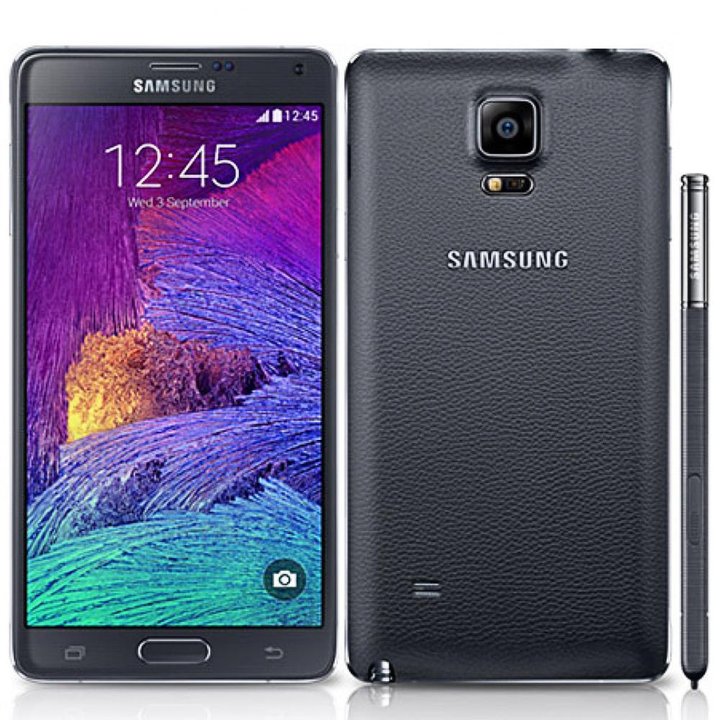

Samsung Galaxy Note 4 SM-N910
Samsung Galaxy Note 4 SM-N910
Dificultad de desmontaje:
Duro
Duración:
25 min

Herramientas recomendadas

Pistola de aire caliente Pistola de aire caliente
Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Note 4 SM-N910 con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 1/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 1/2

Paso 1.

Abra la cubierta trasera.

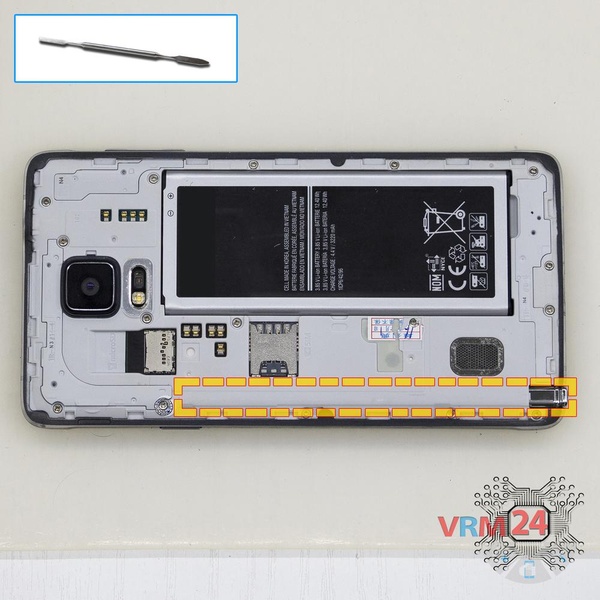

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 2/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 2/2

Paso 2.

Saque el lápiz táctil.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 3/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 3/2

Paso 3.

Levante y retire la batería.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 4/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 4/2

Paso 4.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 16 pernos en el marco del teléfono.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 5/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 5/2

Paso 5.

Separe el módulo de visualización. Más detalles en nuestro video.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 6/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 6/2

Paso 6.

Haga palanca y retire el marco del medio.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 7/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 7/2

Paso 7.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 8/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 8/2 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 8/3

Paso 8.

Desconecte el conector de la PCB y retire el conector de audio de 3,5 mm.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 9/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 9/2 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 9/3 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 9/4

Paso 9.

Desconecte los conectores de la PCB.

⚠️ ¡Advertencia!

El conector de la placa intermedia se ubica en el interior.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 10/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 10/2

Paso 10.

Retire la PCB.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 11/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 11/2

Paso 11.

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 1 perno en la PCB inferior.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 12/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 12/2

Paso 12.

Retire la PCB inferior.

Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 13/1 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 13/2 Cómo desmontar Samsung Galaxy Note 4 SM-N910, Paso 13/3

Paso 13.

Partes en el marco.

Instrucciones detalladas de desmontaje de Samsung Galaxy Note 4 SM-N910 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy Note 4 SM-N910
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma 25 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Note 4 SM-N910 lanzado para los mercados en diferentes países.
