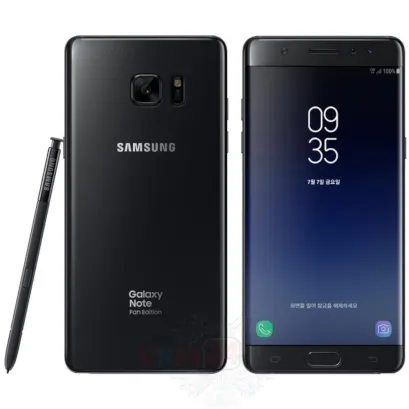

Samsung Galaxy Note FE SM-N935

Dificultad de desmontaje:
Mediano

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Note FE SM-N935 (Samsung Galaxy Note 7, Samsung N935F/DS (Malaysia, Philippines); N935S, N935K, N935L (Korea)) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 1/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 1/2

Paso 1.

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 2/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 2/2

Paso 2.

Saque el lápiz S (también conocido como lápiz óptico).

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 3/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 3/2

Paso 3.

Abra la tapa trasera.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 4/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 4/2

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 tornillos.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 5/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 5/2

Paso 5.

Abra la tapa con la etiqueta NFC.

Paso 6.

Desconecte el conector de la batería. El modelo de batería de Samsung Galaxy Note FE es EB-BN935ABE .

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 7/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 7/2

Paso 7.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 8/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 8/2

Paso 8.

Desconecte los conectores en la PCB y retire dos cámaras frontales (selfie).

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 9/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 9/2

Paso 9.

Desconecte los conectores de la PCB principal.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 10/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 10/2

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos en la PCB.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 11/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 11/2

Paso 11.

Levante la PCB, desconecte el conector entre placas y retire la placa base.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 12/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 12/2

Paso 12.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos en la placa hija.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 13/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 13/2

Paso 13.

Haga palanca en el conector de la placa de circuito impreso y retire la toma de auriculares.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 14/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 14/2

Paso 14.

Retire la placa hija, también conocida como placa secundaria.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 15/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 15/2

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 15/3

Paso 15.

Las piezas están en el marco del módulo de visualización.

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 16/1

Cómo desmontar Samsung Galaxy Note FE SM-N935, Paso 16/2

Paso 16.

Desconecte el conector de la PCB y retire la cámara principal.

Instrucciones detalladas de desmontaje de Samsung Galaxy Note FE SM-N935 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy Note FE SM-N935

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 14 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Samsung Galaxy Note FE SM-N935 — Samsung Galaxy Note 7, Samsung N935F/DS (Malaysia, Philippines); N935S, N935K, N935L (Korea) lanzado para los mercados en diferentes países.
