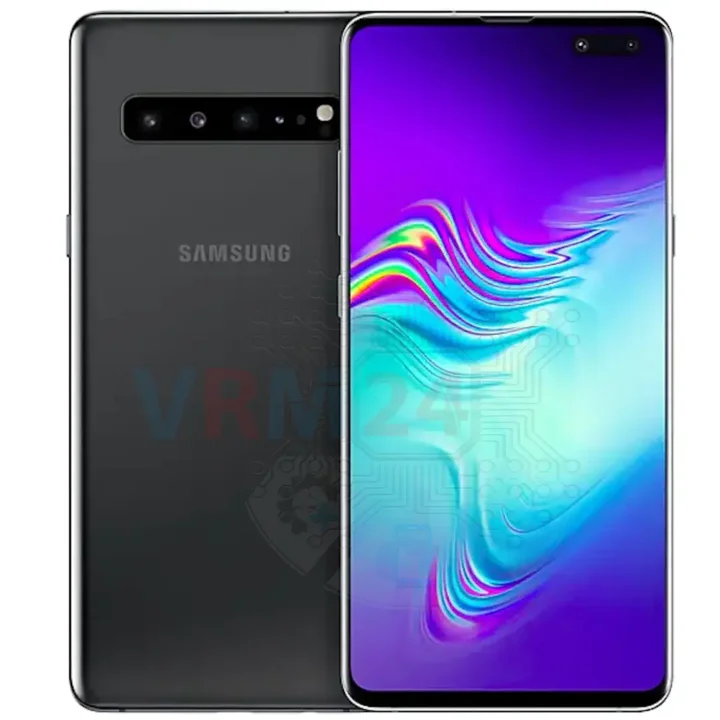

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S10 5G SM-G977 (Samsung Galaxy S10 5G SM-G977B; SM-G977U; SM-G977N ; SM-G9770) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

En primer lugar, debemos retirar la bandeja de tarjetas, que se encuentra en la parte superior. Para ello cogemos una herramienta especial, la introducimos en el agujero y sacamos la bandeja para las tarjetas Sim.

Necesitamos calentar la superficie de la cubierta trasera a una temperatura de aproximadamente 65-70°C. Para ello utilizamos una estera calefactora. Puedes utilizar un secador de pelo.

Y pasados ​​5-7 minutos podemos proceder al desmontaje.

Para retirar la carcasa trasera utilizaremos un film plástico, este es el film protector del nuevo display. Insértelo en el espacio entre la cubierta intermedia y la cubierta trasera y deslícelo a lo largo de la cubierta trasera para separarla.

⚠️️ Siempre ten cuidado con los botones laterales, porque puede haber cables en esta zona y pueden dañarse.

⚠️️ También debemos tener cuidado con las cámaras para no tocar o dañar las lentes.

Luego de esto debemos desatornillar los cinco tornillos de la parte superior, para esto usamos un destornillador Phillips de 1.5mm o #000.

Esto nos permitirá llegar al conector de la batería que tendremos que desconectar.

Necesitamos levantar con cuidado la tapa y utilizar una herramienta no metálica para desconectar el conector de carga inalámbrica.

Desconecta con cuidado el conector y dobla la carga inalámbrica hacia un lado.

Utilizando una herramienta no metálica desconectamos el conector de la batería.

El conector de la batería en nuestro modelo está ubicado en un lugar ligeramente diferente y por lo tanto el cable pasa por el costado.

Pasamos a desatornillar los tornillos de la parte inferior. Para desatornillar los tornillos utilizamos el mismo destornillador: Phillips de 1,5 mm.

Y podemos separar la tapa con el altavoz. Encontramos el lugar adecuado para poder enganchar la funda y levantarla.

Y podemos eliminar todo el conjunto.

Nuestro conjunto consta de carga inalámbrica, NFC y altavoz.

Después de esto podemos quitar el cable entre placas. Conectamos los conectores y retiramos el cable.

Tenga en cuenta que las flechas en el cable indican la dirección a la placa base y hay algunos avisos que también indican la ubicación en relación con la placa base y la placa secundaria.

A continuación desconectamos los conectores del cable del puerto jack de auriculares y del cable interplaca.

⚠️️ Hay que tener cuidado porque el cable del puerto de auriculares es muy fino y se puede dañar fácilmente.

Y necesitamos desatornillar los tres tornillos que sujetan la subplaca.

El destornillador es el mismo Phillips de 1,5 mm.

Los tornillos pueden ser diferentes, por lo que recomendamos colocarlos en una superficie especial en un orden fácil de recordar para no mezclar nada durante el montaje.

Y ya podemos desprender la subplaca, cogerla con cuidado por el borde e intentar levantar la subplaca.

 ⚠️️ La placa secundaria está ligeramente empotrada y el cable del puerto jack de auriculares es delgado y puede dañarse fácilmente, así que tenga cuidado.

Y sacamos la subplaca con un cable interplaca.

A continuación desconectamos el conector del cable de los botones laterales y el conector del cable al display.

Después desatornillamos los cuatro tornillos restantes que fijan la tapa y la placa base. El destornillador es el mismo Phillips de 1,5 mm.

Luego enganche con cuidado el borde y separe la cubierta con los rieles de la antena. También hay una almohadilla de contacto para el altavoz del auricular en la cubierta.

Desconecta los dos conectores y retira el conjunto de la cámara frontal.

Y ya podemos separar la placa base, buscar el lugar adecuado para engancharla.

Con cuidado doblamos los cables para que no nos molesten y retiramos la placa base.

Como podemos ver, hay un conjunto de cámaras traseras unidas a la parte trasera.

⚠️️ El conjunto queda firmemente pegado.

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el motor de vibración, la batería y los botones laterales.
