Dificultad de desmontaje:
Mediano
Duración:
12 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S20 SM-G981 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 1/1

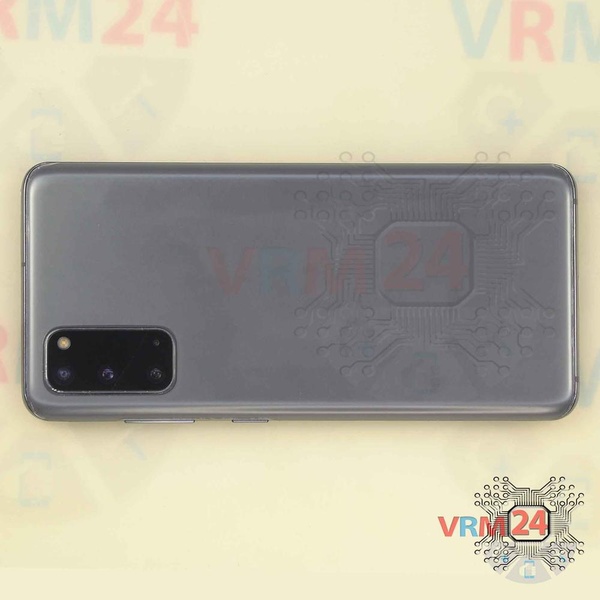

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 2/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 2/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 2/3 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 2/4

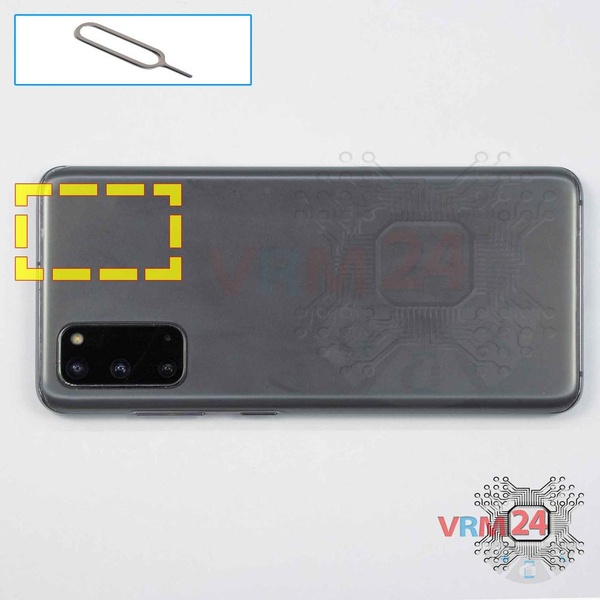

Paso 2. Retire la bandeja

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y de la tarjeta de memoria (Micro SD) para que nada se confunda al volver a montar.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 3/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 3/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 3/3 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 3/4 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 3/5

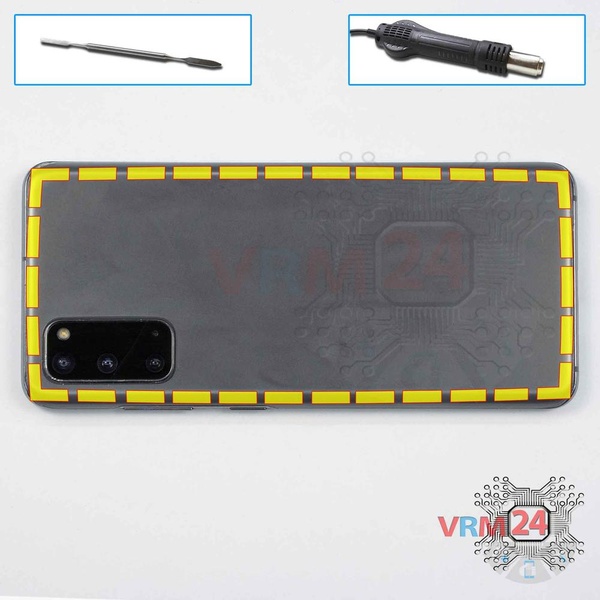

Paso 3. Abra la tapa trasera

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 4/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 4/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 4/3

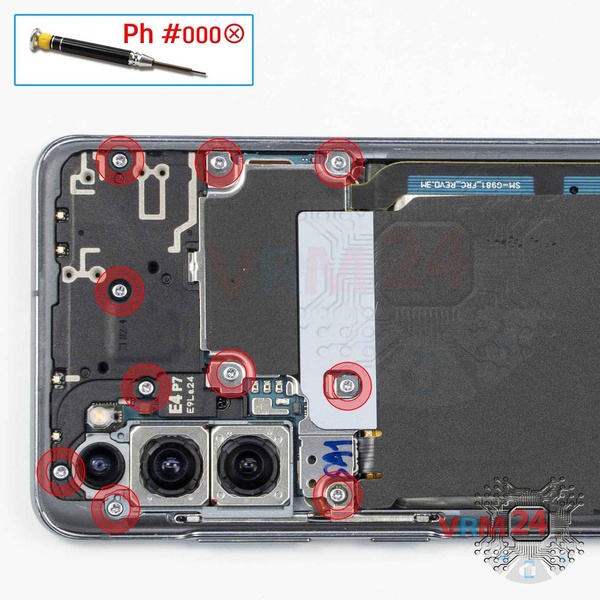

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 5/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 5/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 5/3 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 5/4

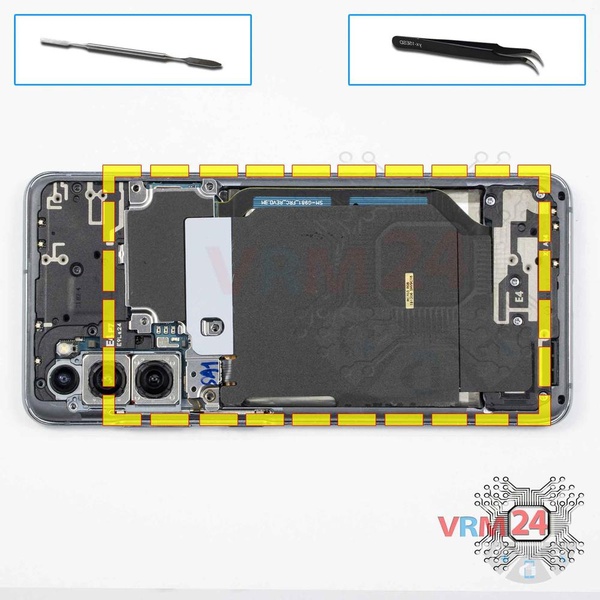

Paso 5. Abrir la tapa

Retire con cuidado la cubierta con una etiqueta NFC.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 6/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 6/2

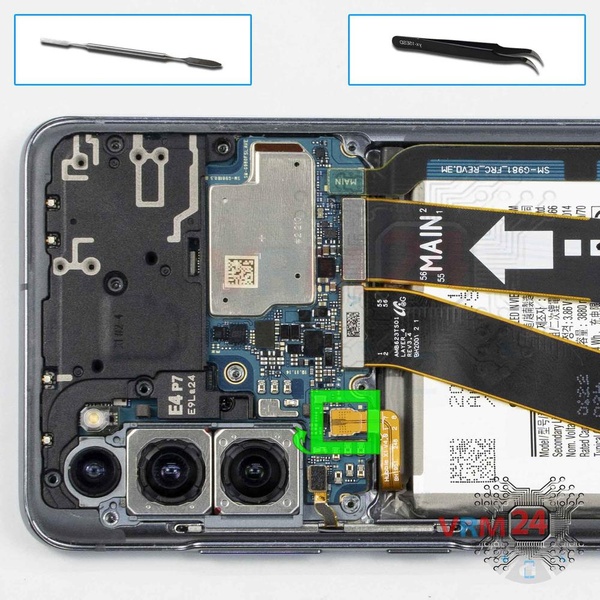

Paso 6. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Samsung Galaxy S20 SM-G981 tiene una batería EB-BG980ABY con 4000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje. Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 7/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 7/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 7/3

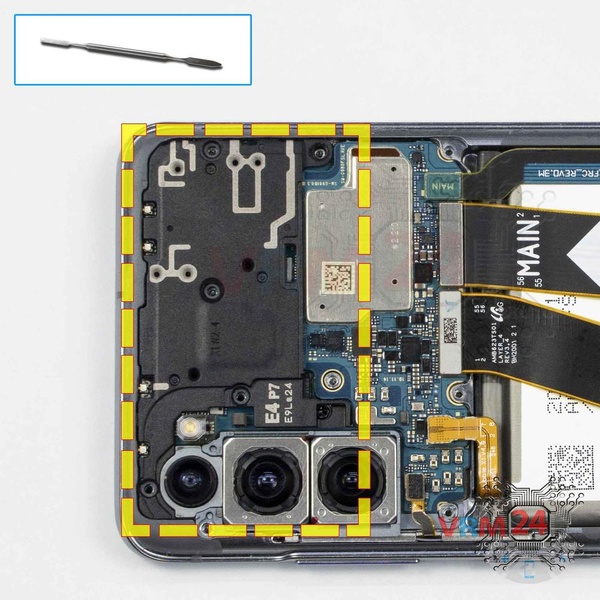

Paso 7. Abrir la tapa

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.

ℹ️️ En la cubierta superior, se puede ver el revestimiento metalizado del plástico en forma de pistas y almohadillas de contacto. Estas son antenas Wi-Fi, Bluetooth y GPS.

⚠️ Es crucial al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 8/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 8/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 8/3

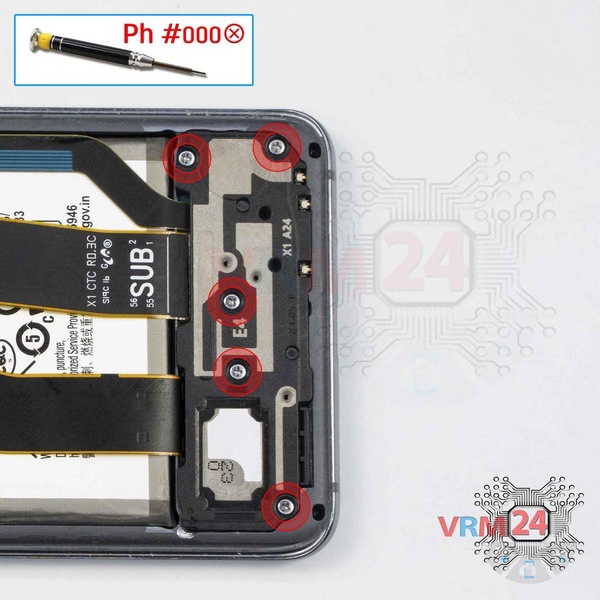

Paso 8. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 9/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 9/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 9/3

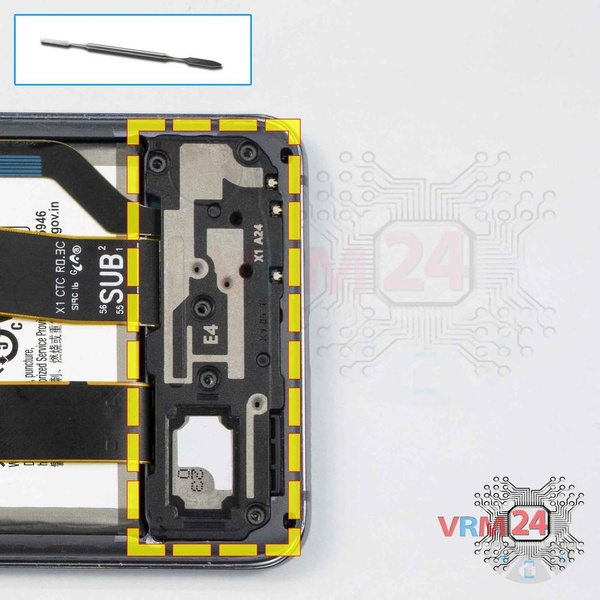

Paso 9. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 10/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 10/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 10/3 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 10/4

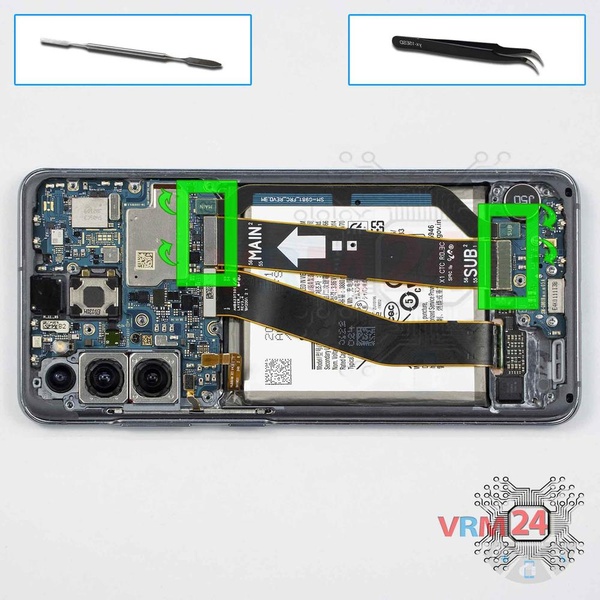

Paso 10. Retirar los cables entre placas

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire los cables entre placas que conectan la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 11/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 11/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 11/3

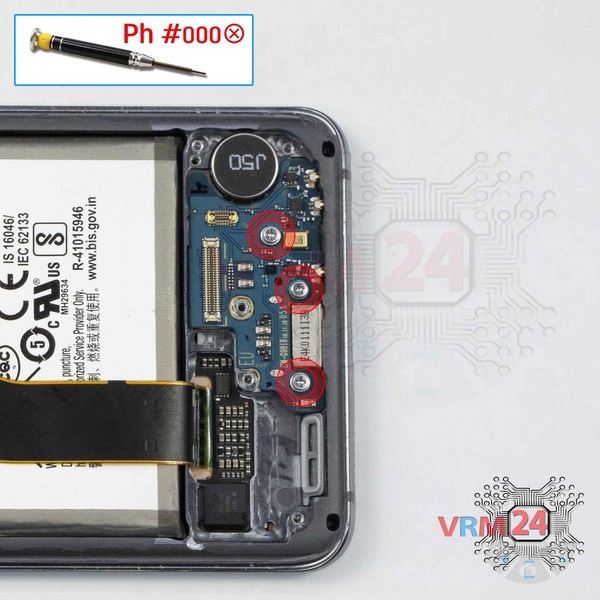

Paso 11. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 tornillos.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 12/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 12/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 12/3

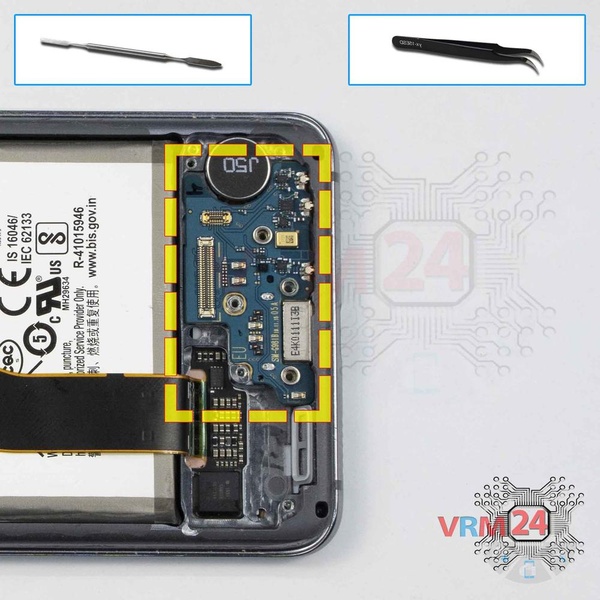

Paso 12. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 13/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 13/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 13/3

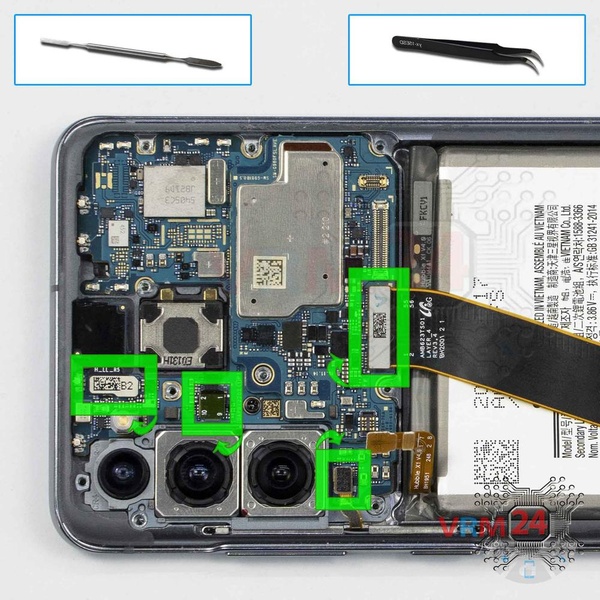

Paso 13. Desconecte los conectores

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla, la cámara frontal y el sensor de proximidad.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 14/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 14/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 14/3

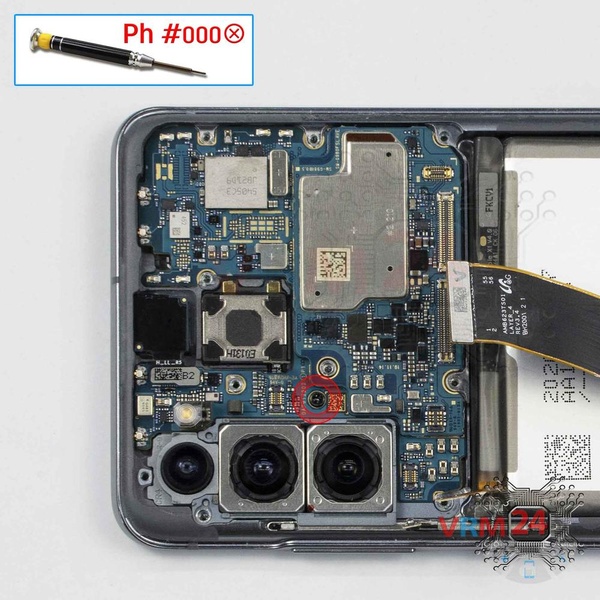

Paso 14. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 15/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 15/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 15/3

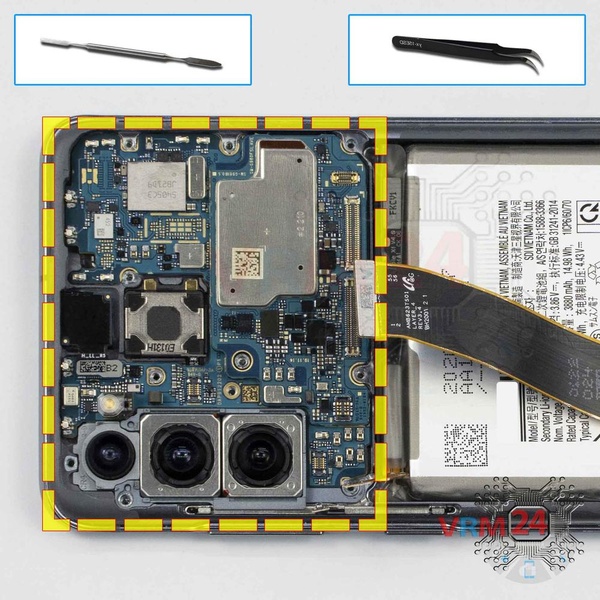

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 16/1 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 16/2 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 16/3 Cómo desmontar Samsung Galaxy S20 SM-G981, Paso 16/4

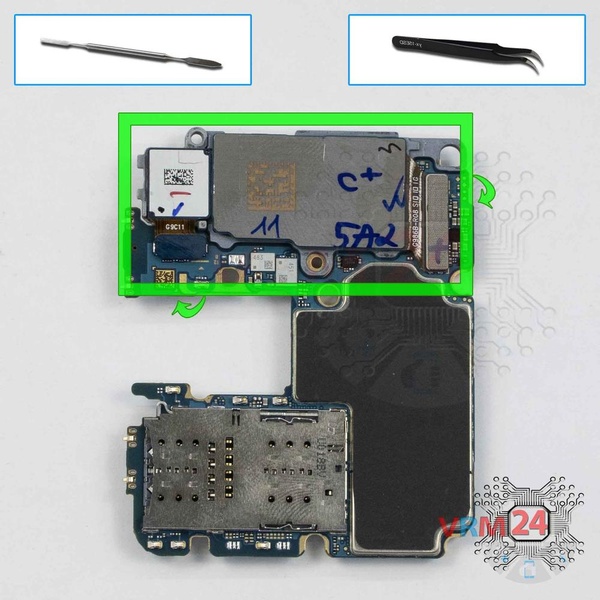

Paso 16. Retire las cámaras

Desconecta los conectores y quita tres cámaras traseras.

Instrucciones detalladas de desmontaje de Samsung Galaxy S20 SM-G981 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy S20 SM-G981 — lanzado para los mercados en diferentes países.
