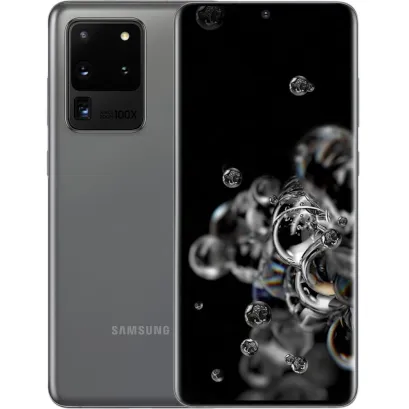

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S20 Ultra SM-G988 con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

Con un destornillador (Philips 1,5 mm PH000), desatornille 10 tornillos.

Desconecte el conector. Enganche en el borde y retire la etiqueta de carga inalámbrica/NFC.

Con un destornillador (Philips PH000 de 1,5 mm), desenrosque un tornillo que se esconde debajo de la etiqueta de carga inalámbrica/NFC.

Haz palanca alrededor de los bordes. Mueva una herramienta de apertura a lo largo del borde separando los clips y retire la cubierta intermedia con almohadillas y pistas de antena, etiqueta de carga inalámbrica/NFC. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Samsung Galaxy S20 Ultra SM-G988 cuenta con una batería EB-BG988ABY de 5000 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.

Usando un destornillador (Philips 1,5 mm PH000), desatornille cinco tornillos.

Haz palanca en los bordes y retira el ensamblaje del altavoz con antenas.

Con un destornillador (Philips PH000 de 1,5 mm), desatornille los tres tornillos que sujetan la subplaca.

Hay dos formas de quitar la subplaca y dos cables entre placas.

1. Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire dos cables entre placas que conectan la placa principal a la placa secundaria (también conocida como subplaca). Después, haga palanca en los bordes y retire la subplaca (se puede pegar con un adhesivo metalizado).

o

2. Haga palanca en los conectores del cable entre placas en la placa base. Haga palanca sobre los bordes y retire la subplaca con dos cables entre placas. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

Haz palanca en los conectores del cable de los botones de encendido/volumen, el cable del módulo de visualización y el cable de la cámara frontal (selfie).

⚠️️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Haz palanca en los conectores de la placa base. Tres conectores en un lado y uno en el otro. Retire con cuidado el ensamblaje de las cuatro cámaras traseras.
