Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S22 Ultra SM-S908 (Samsung Galaxy S22 Ultra SM-S908B, SM-S908B/DS ; SM-S908U; SM-S908U1; SM-S908W; SM-S908N; SM-S9080; SM-S908E) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

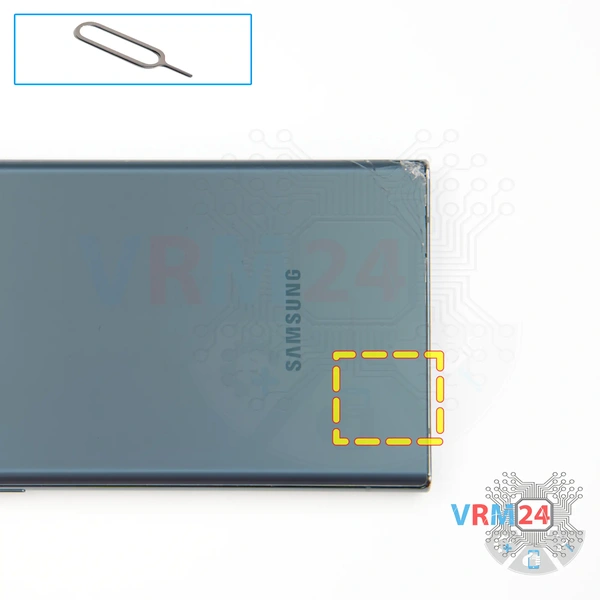

En primer lugar, debemos quitar la bandeja de la tarjeta, para ello tomamos una herramienta especial, la insertamos en el orificio y empujamos la bandeja de la tarjeta hacia afuera.

Por cierto, está ubicado en la parte inferior.

⚠️️ Dado que el orificio del micrófono está ubicado al lado de la bandeja de tarjetas, debemos explicar qué tan seguro es. El orificio en el marco central tenemos forma de L, al final del orificio hay una junta con una membrana que se ubica perpendicular al orificio en el subtablero y se presiona contra él. El cuerpo del micrófono se encuentra al otro lado de la placa secundaria. Sólo se puede sacar una conclusión: es casi imposible dañar un micrófono con una herramienta de esta forma.

Presiona el lápiz óptico S (lápiz) en la parte inferior del teléfono. Saldrá un poco y podremos sacarlo con cuidado.

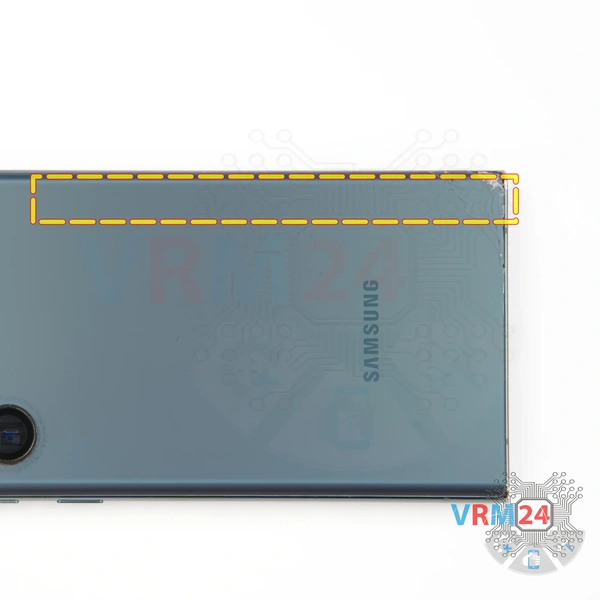

Necesitamos calentar la superficie de la cubierta trasera a una temperatura de aproximadamente 65° C o 160° F.

Para retirar la carcasa trasera utilizaremos un film plástico, como el protector del display nuevo o un film plástico de una papelería. Insértelo en el espacio entre la cubierta intermedia y la cubierta trasera y páselo a lo largo de la cubierta trasera para separarla.

⚠️️ Siempre debemos tener cuidado con los botones laterales, porque puede haber cables en esta zona y podrían dañarse.

⚠️️ También debemos tener cuidado en la zona de las cámaras, para no tocar o dañar las lentes.

Después de eso debemos desatornillar los cinco tornillos en la parte superior, usamos un destornillador Phillips de 1,5 mm o #000. Esto nos permitirá llegar al conector de la batería que debemos desconectar.

Con una herramienta no metálica desconectamos los conectores de carga inalámbrica y NFC y levantamos esta parte que esconde la placa base.

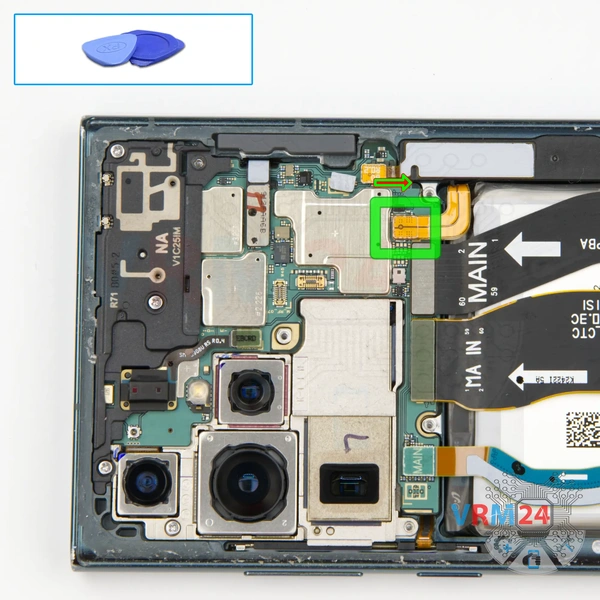

Dobla la carga inalámbrica hacia un lado y utiliza una herramienta no metálica para enganchar el borde del conector y desconectar el conector de la batería.

Pasamos a desatornillar los tornillos de la parte inferior. El destornillador es el mismo Phillips de 1,5 mm.

Los tornillos parecen ser todos iguales, pero aun así recomendamos colocarlos en una superficie especial en un orden fácil de recordar para volver a montarlos.

Podemos separar la tapa con el altavoz.

Encontramos el lugar adecuado y cómodo para enganchar la funda y levantarla.

Y podemos quitar todo el conjunto.

Como podemos ver aquí, tenemos NFC, carga inalámbrica y altavoz.

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire los cables entre placas que conectan la placa base a la pantalla y la placa secundaria (también conocida como placa secundaria).

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto del interior.

ℹ️️ Para el reensamblaje, en los cables está escrito cuál debe ser su posición con relación a la placa base y subplaca.

Necesitamos desatornillar tres tornillos que sujetan la placa secundaria. El destornillador es el mismo Phillips n.º 000 de 1,5 mm.

⚠️️ Es mejor ubicar los tornillos de diferentes partes por separado, pueden ser visualmente similares, pero diferentes, por ejemplo, no magnéticos, etc.

Podemos separar la subplaca, enganchar con cuidado el borde en el lugar correcto y sacarlo. Por cierto, la placa secundaria está ligeramente empotrada.

En la subplaca tenemos un micrófono, un puerto de carga y un tarjetero en la parte trasera.

Y desatornillamos el resto de tornillos que sujetan la placa base, el conjunto de las cámaras y la tapa con líneas de transmisión de antena.

El destornillador es el mismo Phillips de 1,5 mm.

Después de esto podemos desconectar el conector y retirar la tapa con las líneas de transmisión de la antena. Enganche en el borde y sepárelo. Disponemos de sensores en la portada.

A continuación desconectamos el conector del lápiz S (stylus), el conector al altavoz y doblamos los cables.

Entonces podemos quitar la cámara frontal.

⚠️️ En nuestro caso la cámara se desprendió fácilmente, pero es posible que la tengas pegada firmemente.

Y podemos separar la placa base. Encuentre el lugar adecuado y conveniente para enganchar la placa base. Y saca la placa de circuito y dale la vuelta.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Ahora necesitamos separar el conjunto de las cámaras traseras. Nos fijamos en los lugares donde está adherido.

Es mejor no presionar las cámaras contra la mesa para evitar dañar las lentes. Además, las cámaras están conectadas entre sí, este punto hay que tenerlo en cuenta y tener cuidado.

Desconectamos los conectores y sacamos el conjunto de las cámaras.

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el S Pen y los botones laterales.
