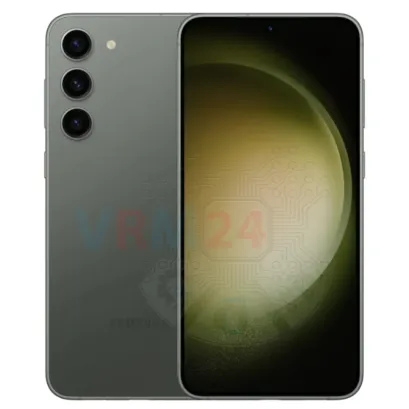

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S23 SM-S911 (Samsung Galaxy S23 SM-S911B, SM-S911B/DS, SM-S911U, SM-S911U1, SM-S911W, SM-S911N, SM-S9110, SM-S911E, SM-S911E/DS) con la descripción de cada paso y el conjunto de herramientas requerido.

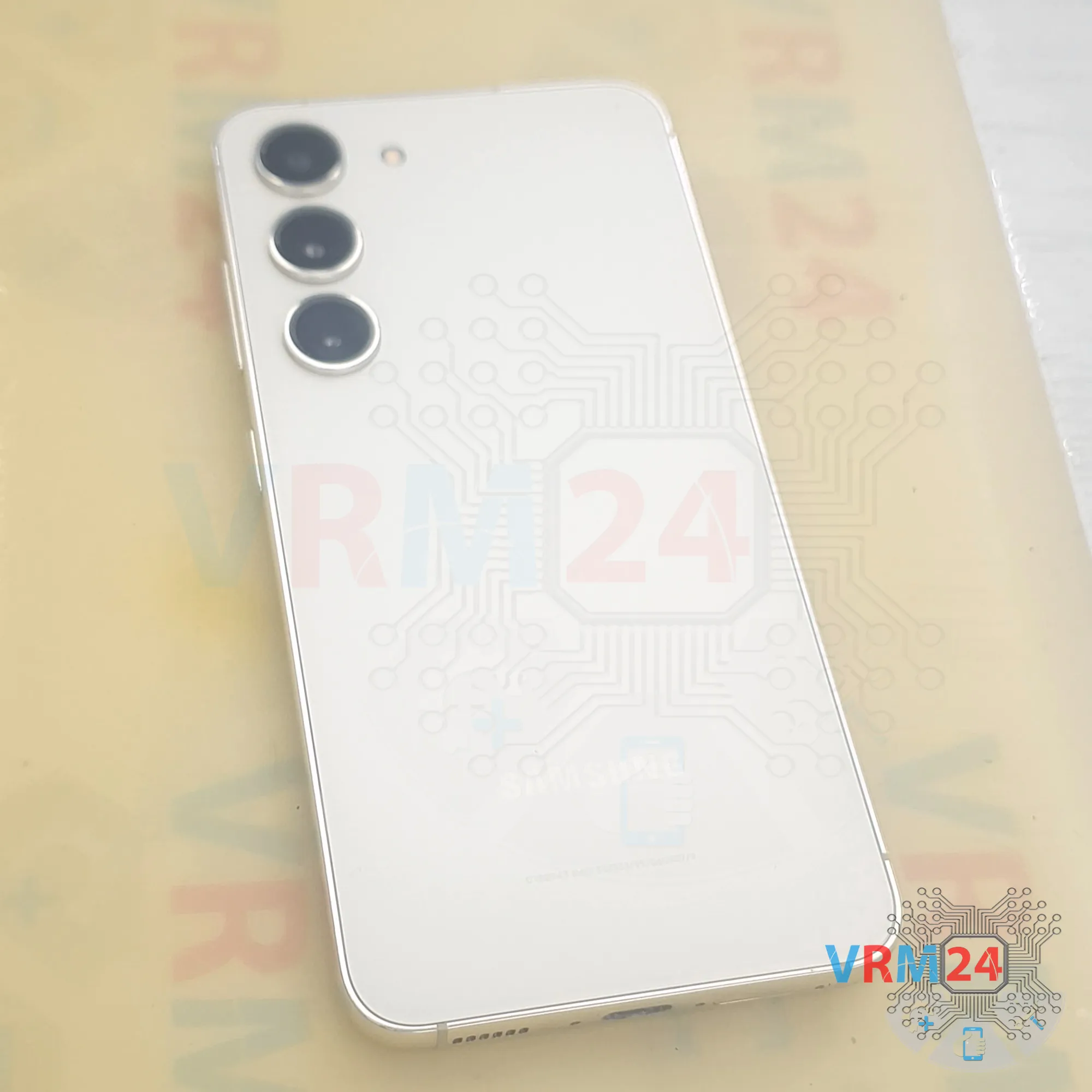

⚠️️ Antes de desmontar, no olvide apagar su teléfono.

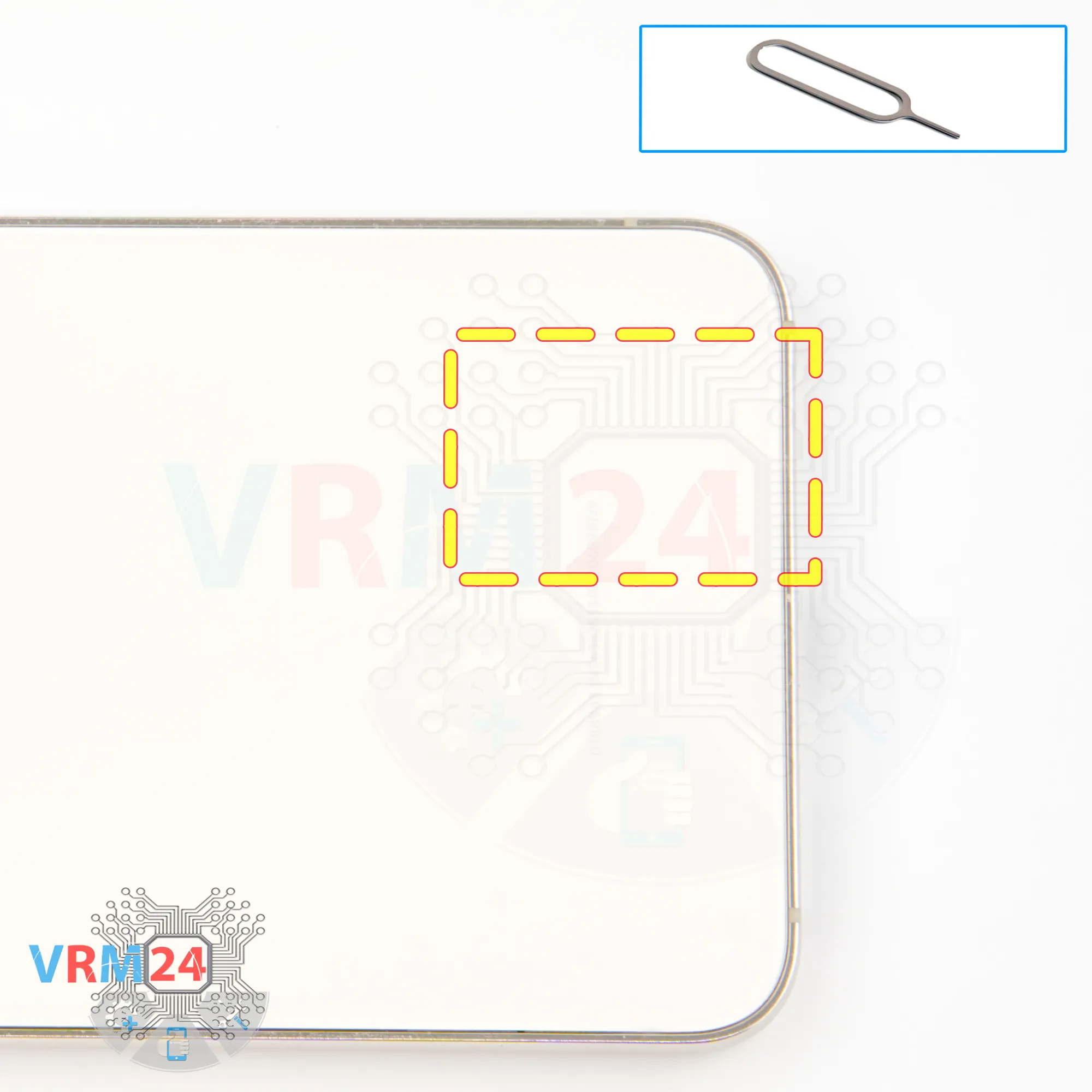

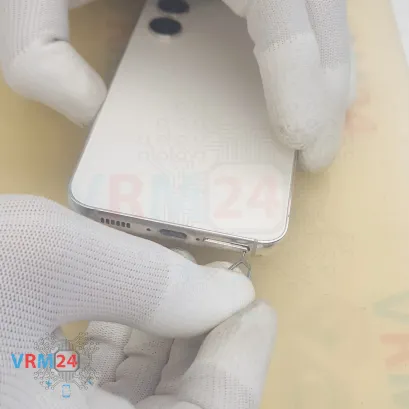

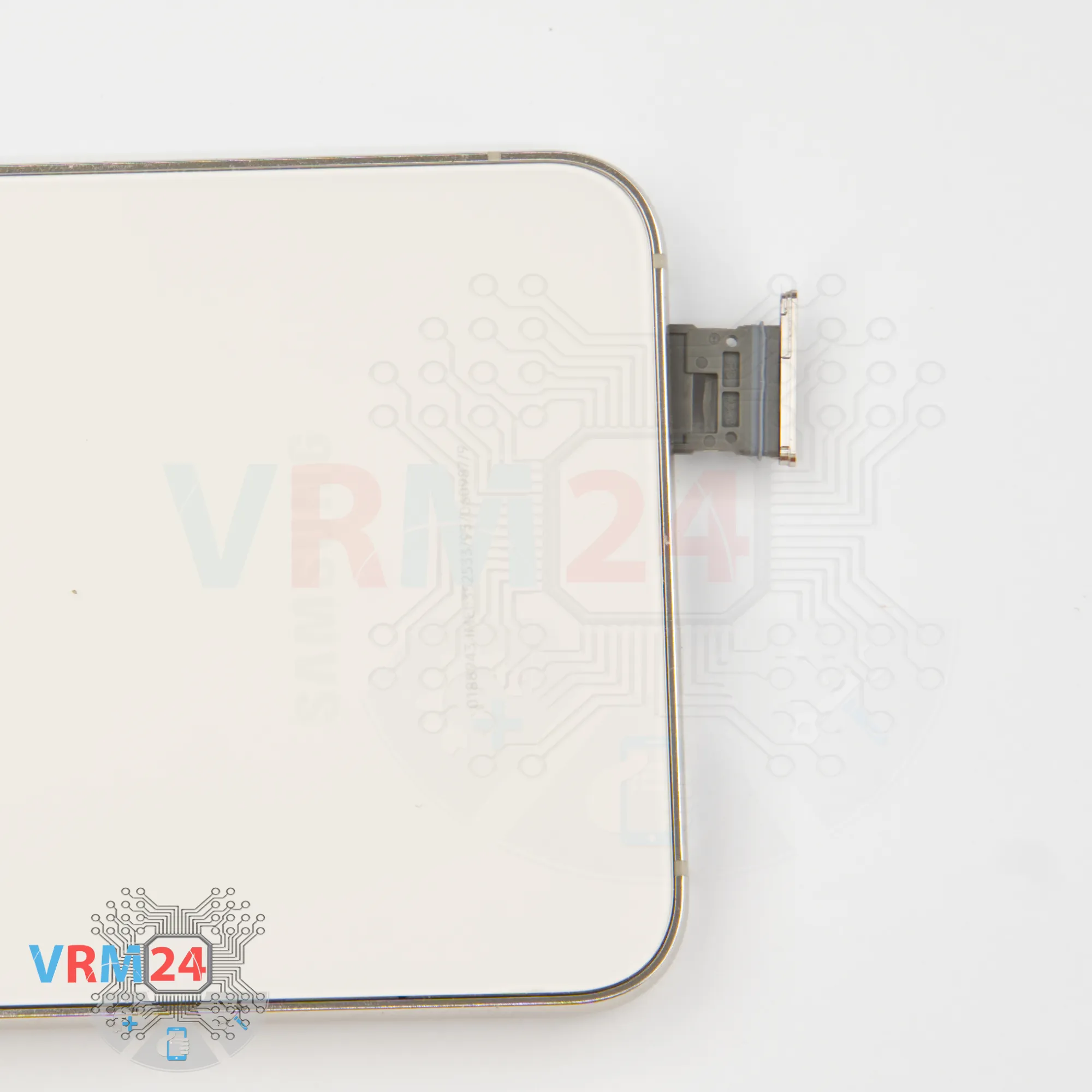

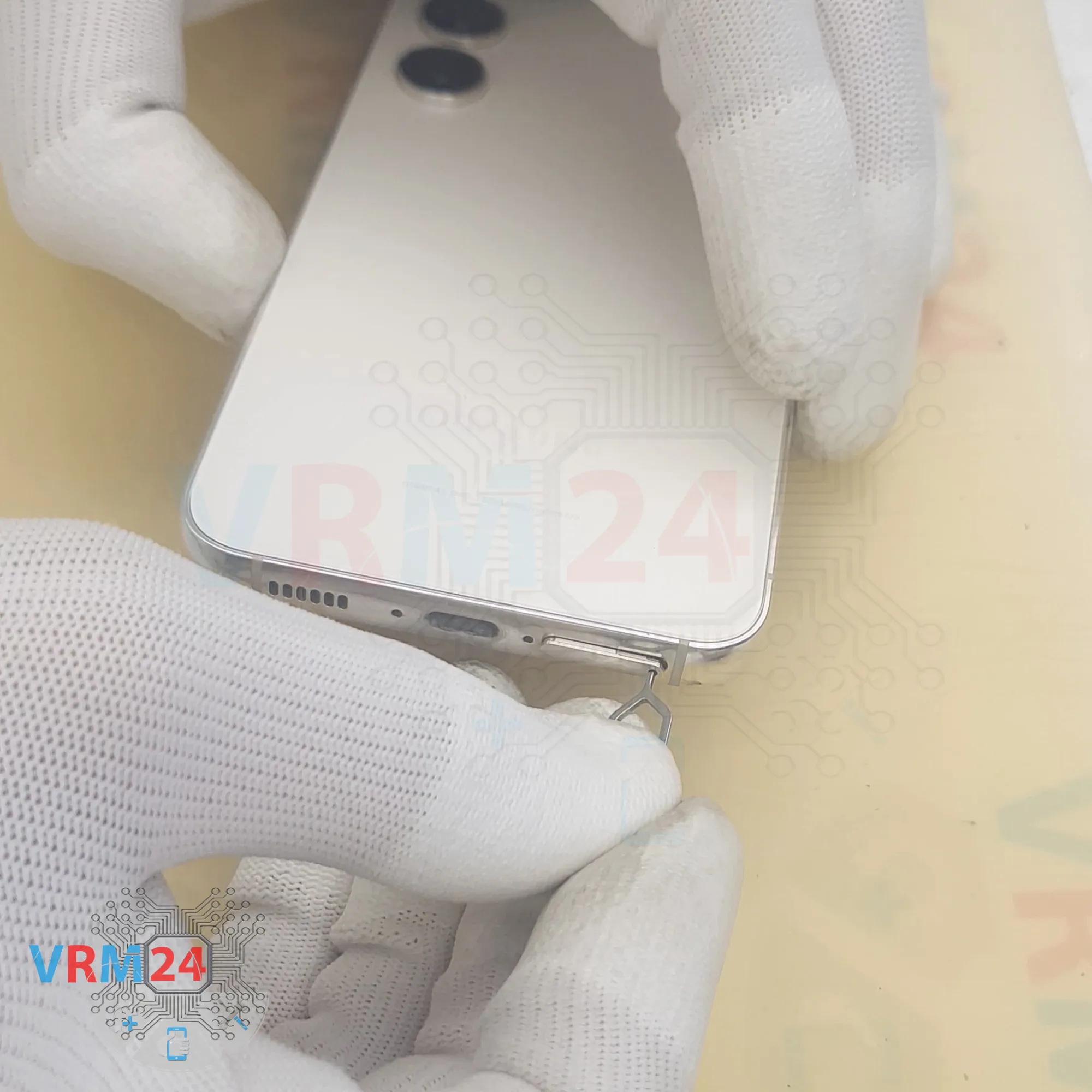

Primero, necesitamos eliminar la bandeja de la tarjeta SIM.

Para hacer esto, usamos la herramienta SIM Eject.

inserte en el orificio y empuje cuidadosamente la bandeja.

Si la bandeja no sale fácilmente, también podemos usar pinzas para ayudar.

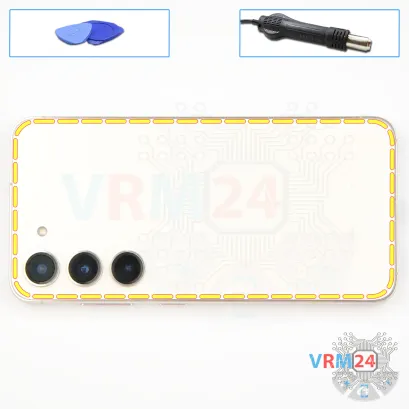

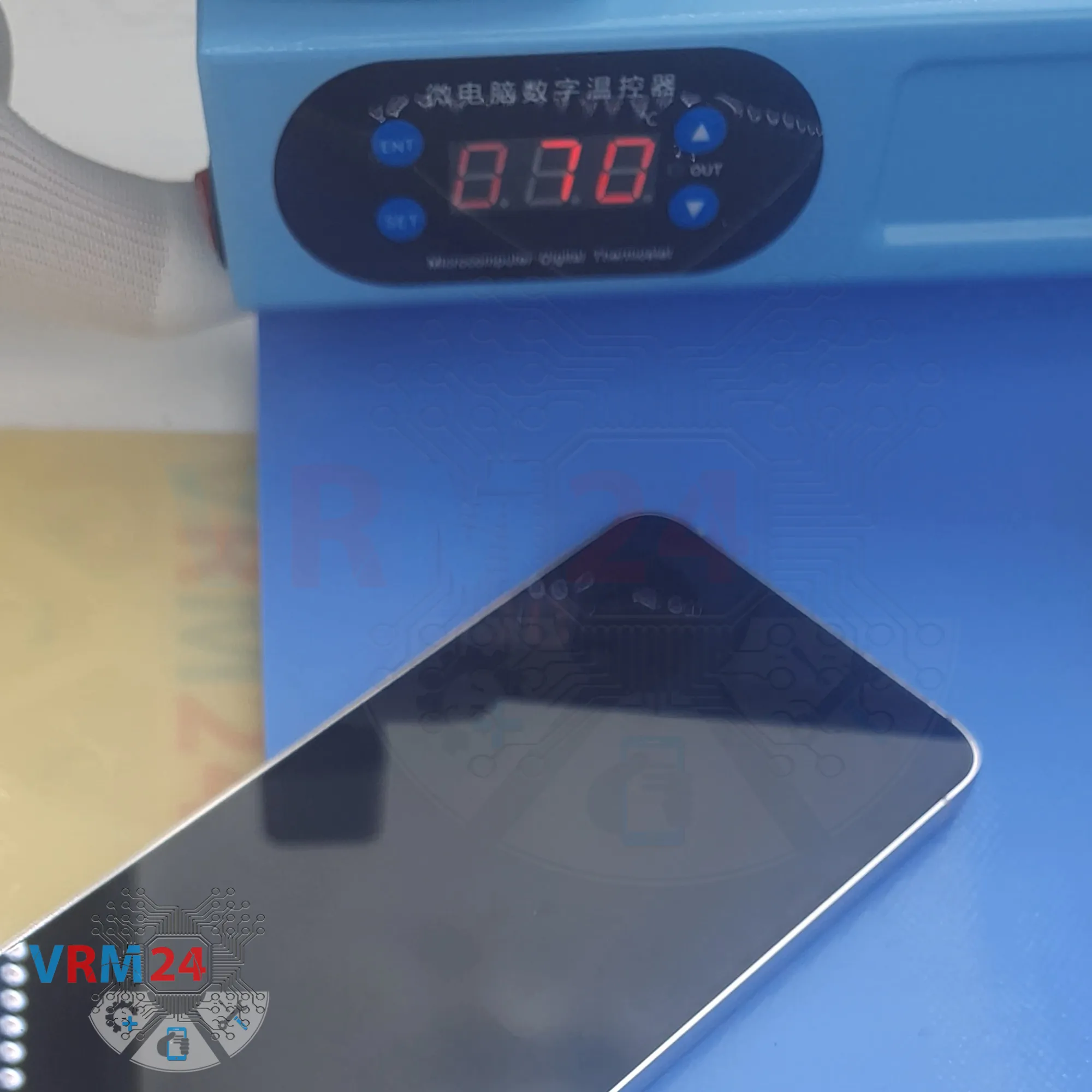

A continuación, necesitamos calentar la cubierta posterior a alrededor de 70 & deg; C (160 & deg; f).

Para esto, usamos una almohadilla de calefacción, pero también puede usar un secador de pelo.

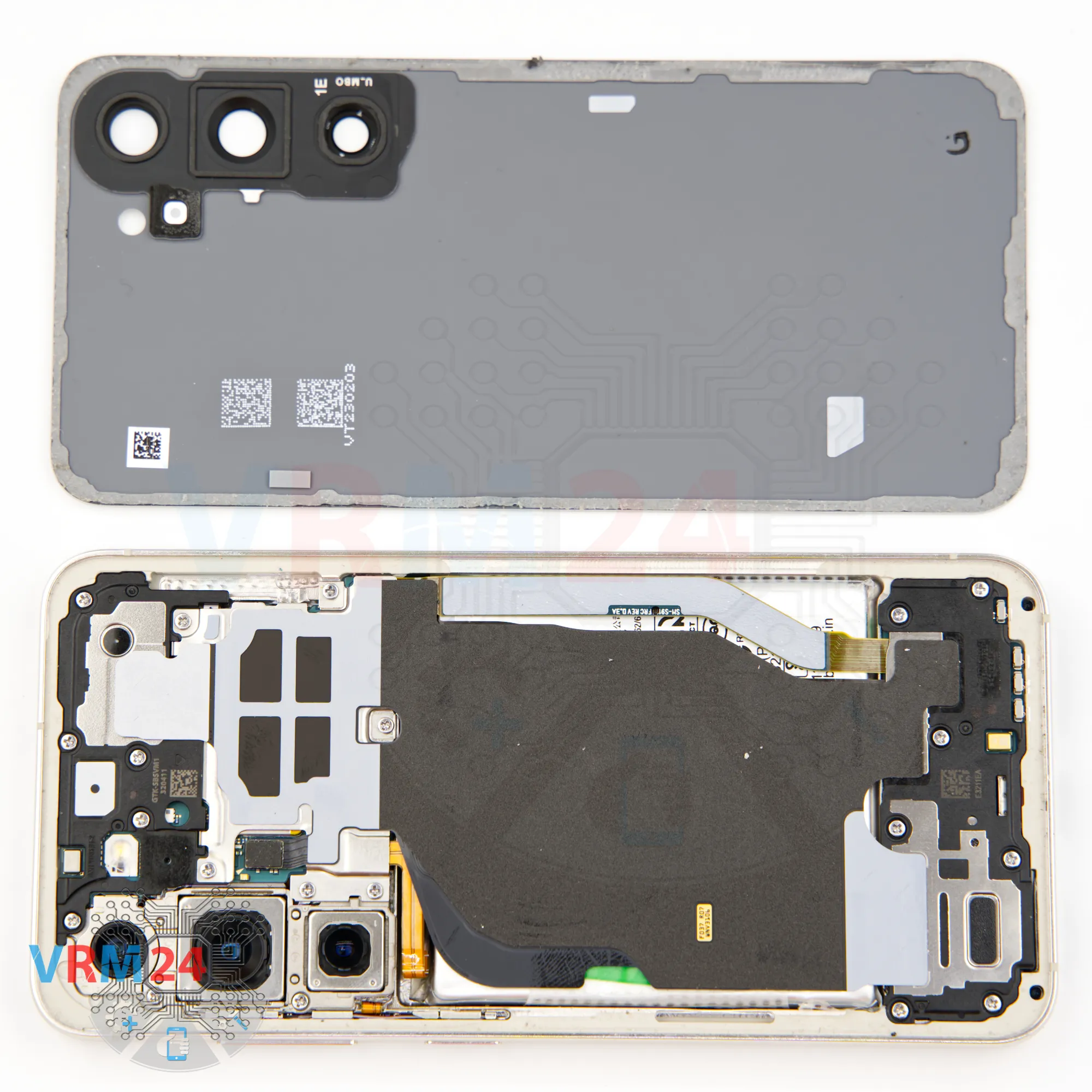

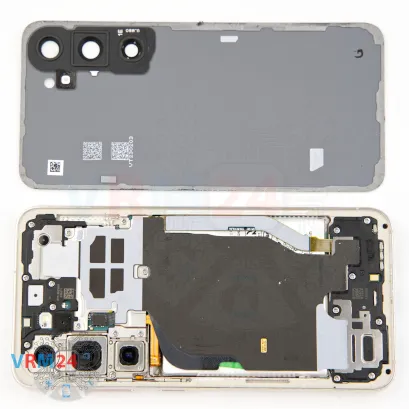

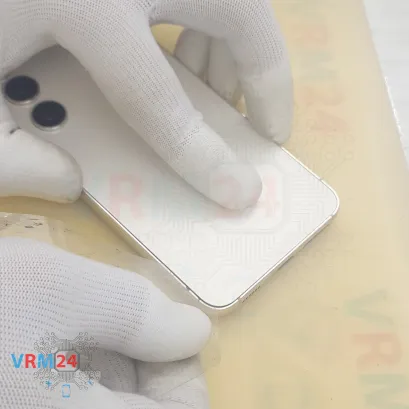

Después de 5 y ndash; 10 minutos, pasamos a quitar la cubierta posterior. Usamos una película de plástico delgada para esto. Puede ser la película protectora de una nueva pantalla o simplemente una película delgada de plástico de una tienda de suministros de oficina. Insérvelo cuidadosamente en el espacio entre la cubierta posterior y el marco medio, y deslícelo a lo largo del borde para cortar la capa adhesiva.

Como siempre, tenga mucho cuidado con las cámaras para que no se rasque o dañe accidentalmente las lentes. Además, tenga cuidado con los botones.

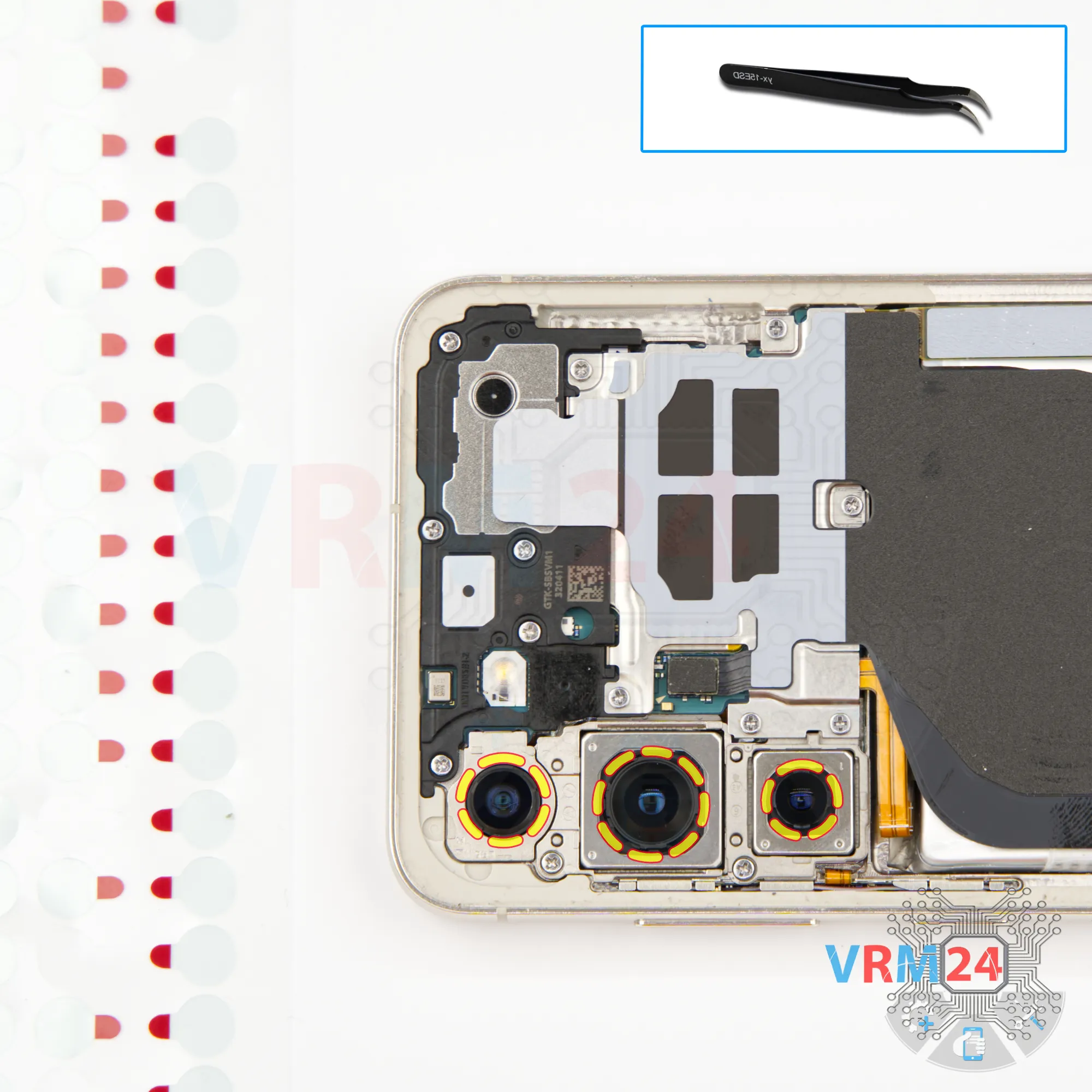

Tenemos que cubrir las lentes de la cámara para que el polvo no entienda.

Observe que pegamos la película protectora no directamente en las lentes, sino en el borde a su alrededor.

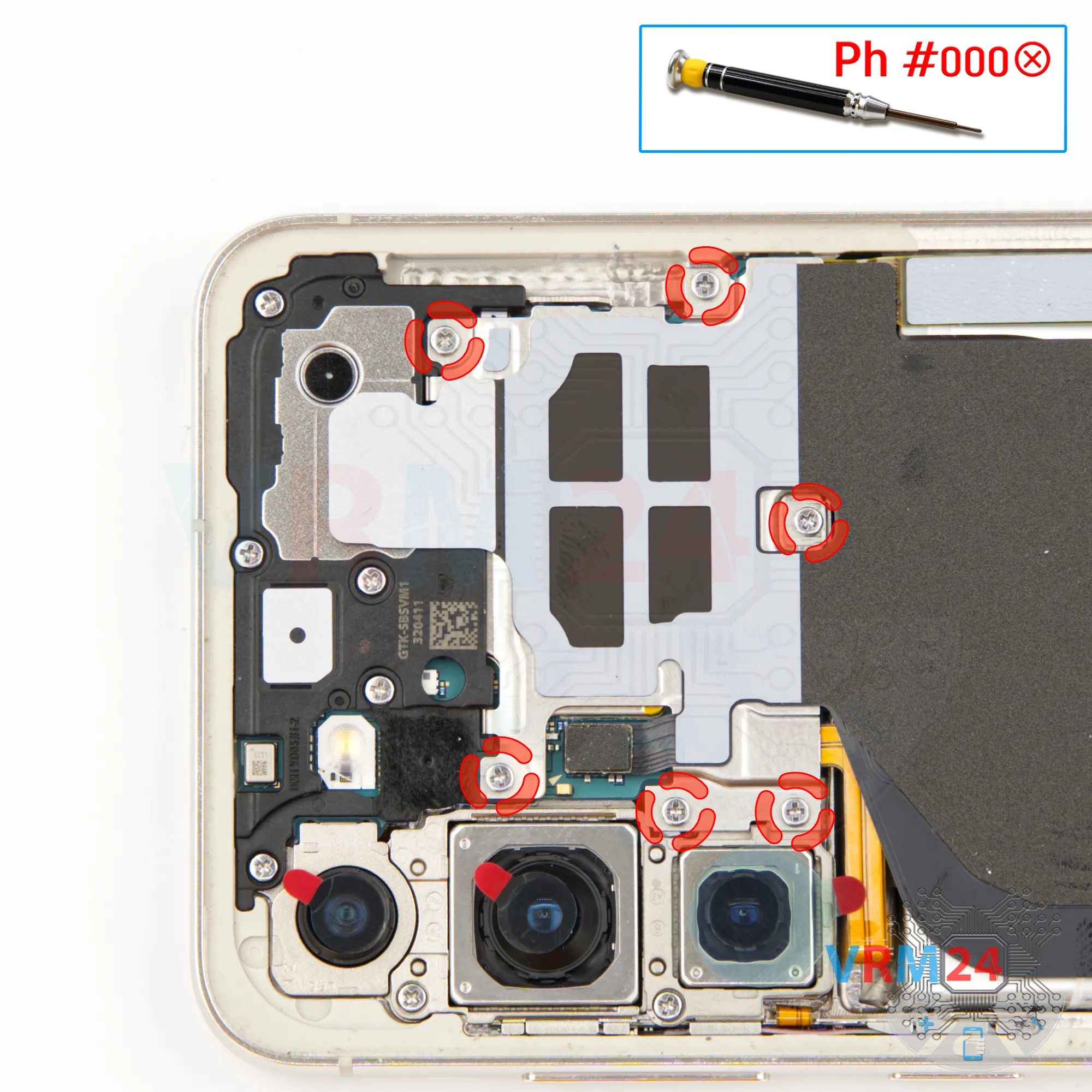

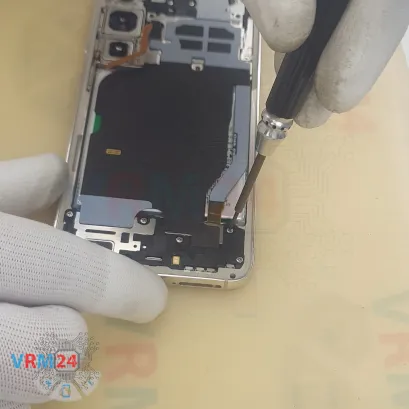

A continuación, comenzamos a eliminar tornillos. Para esto, usamos un destornillador de Phillips de 1.5 mm, también conocido como Phillips #000.

Desatamos los tornillos que sostienen el conjunto de carga NFC y inalámbrico.

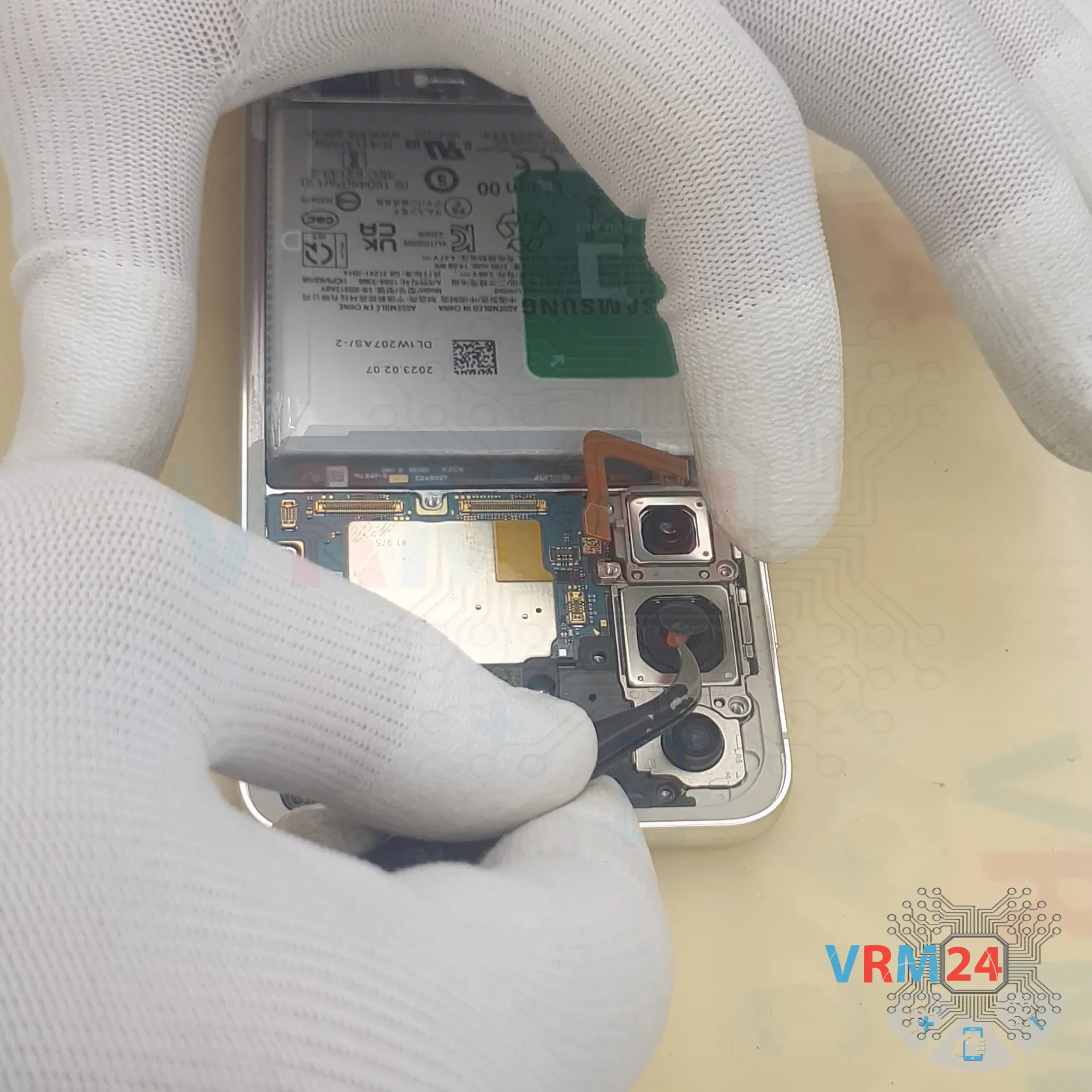

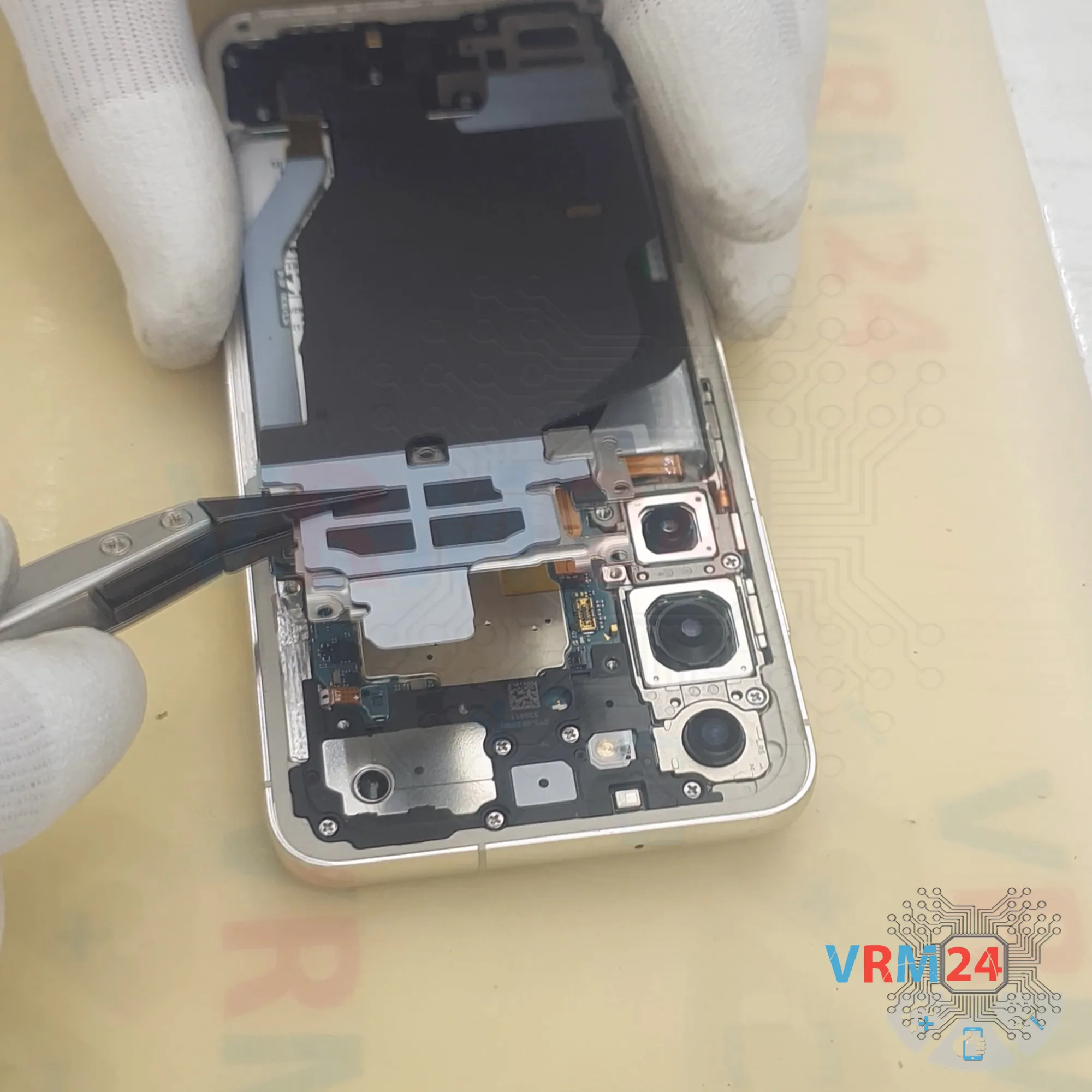

Desconectamos el conector. Luego levantamos cuidadosamente el ensamblaje con una herramienta no metal.

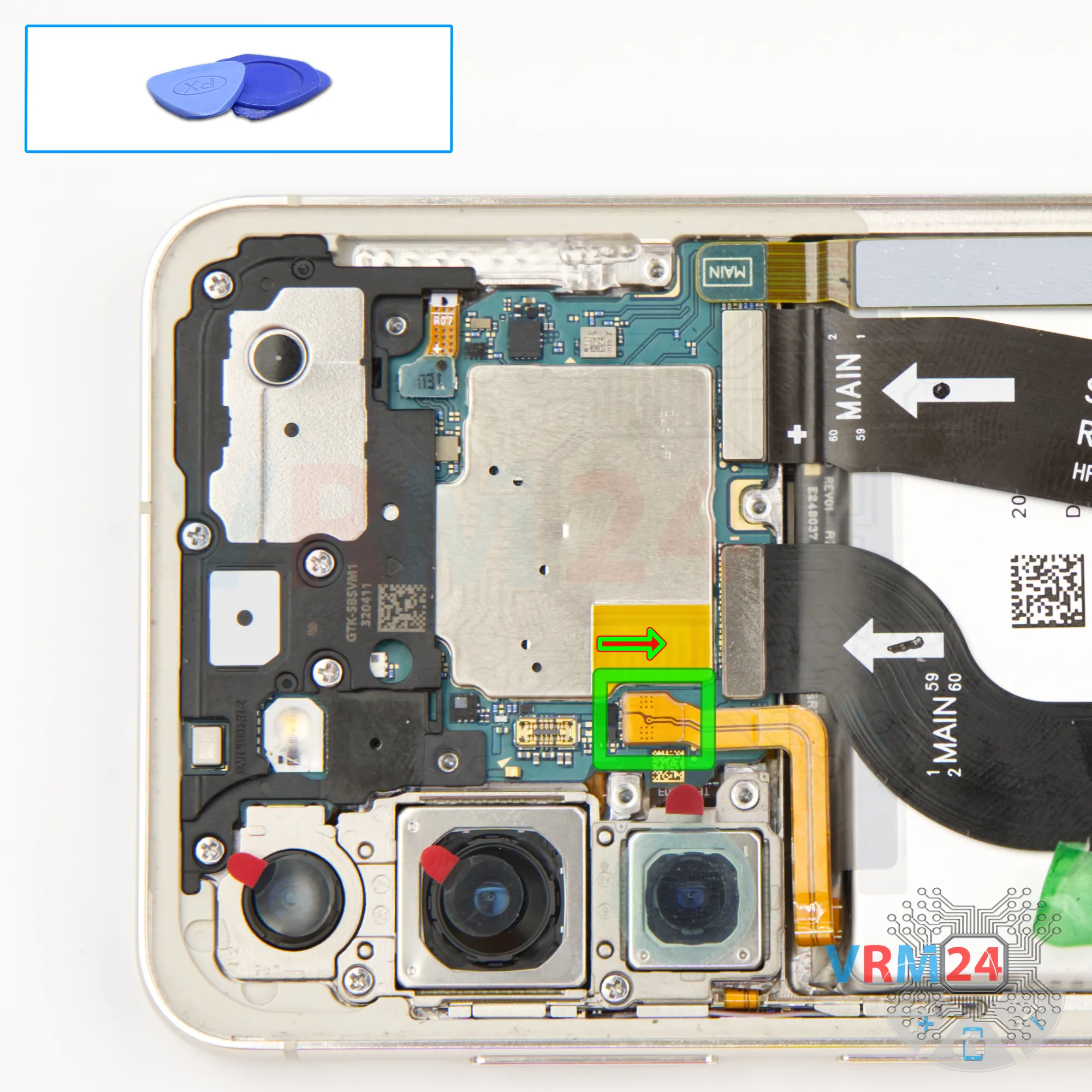

Desconecte el conector de la batería tan pronto como pueda. Use una herramienta no metálica o de plástico para evitar cualquier daño.

ℹ️️ El modelo Samsung Galaxy S23 SM-S911 tiene una batería EB-BS912ABY con una capacidad de 3900 mAh (también conocida como batería recargable).

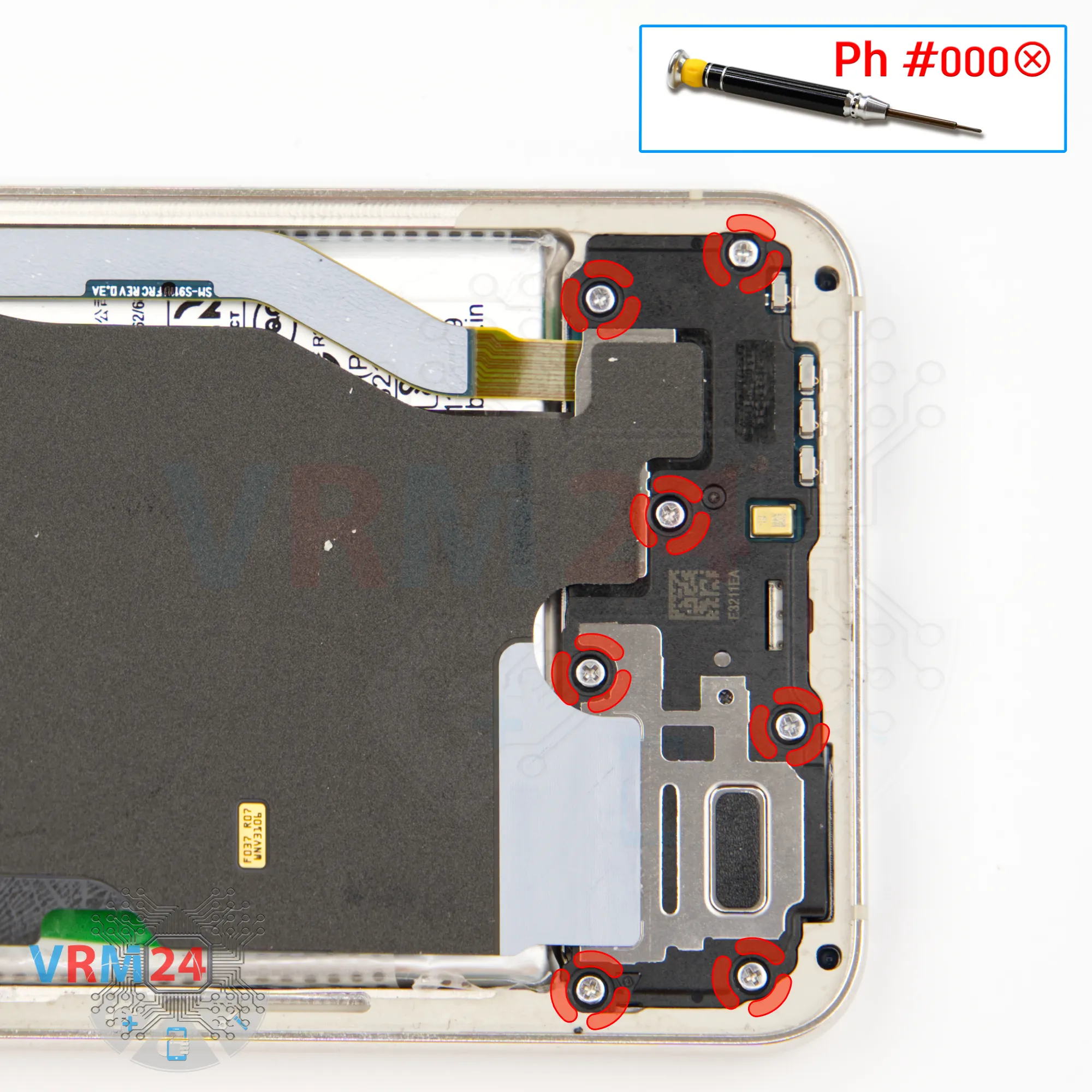

Ahora pasamos a los tornillos en la parte inferior.

es mejor doblar el cable flexible de la batería a un lado para que el conector no se vuelva accidentalmente en su lugar.

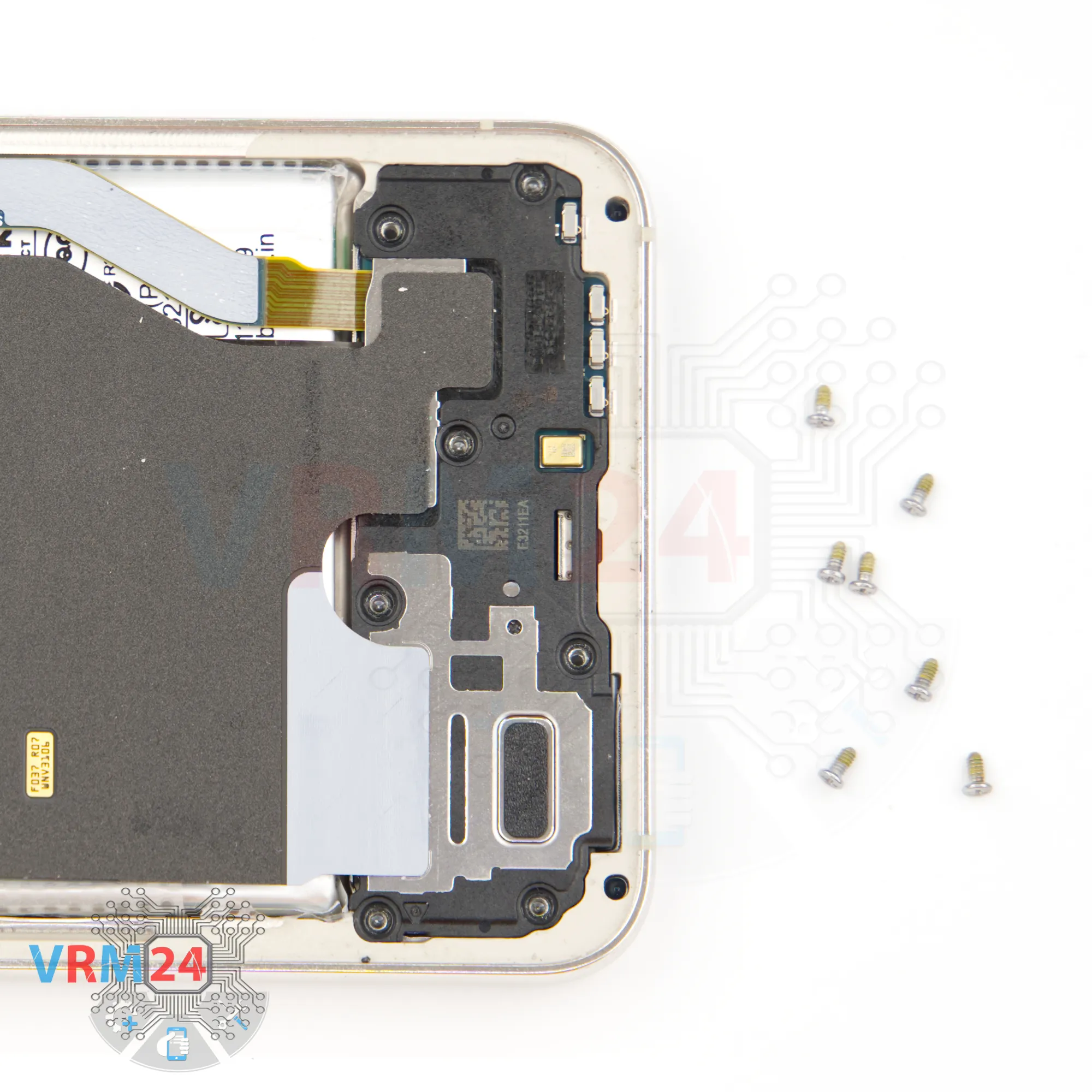

Retire los tornillos inferiores con el mismo destornillador Phillips #000 de 1.5 mm.

es una buena idea mantener estos tornillos separados de los anteriores, por si acaso.

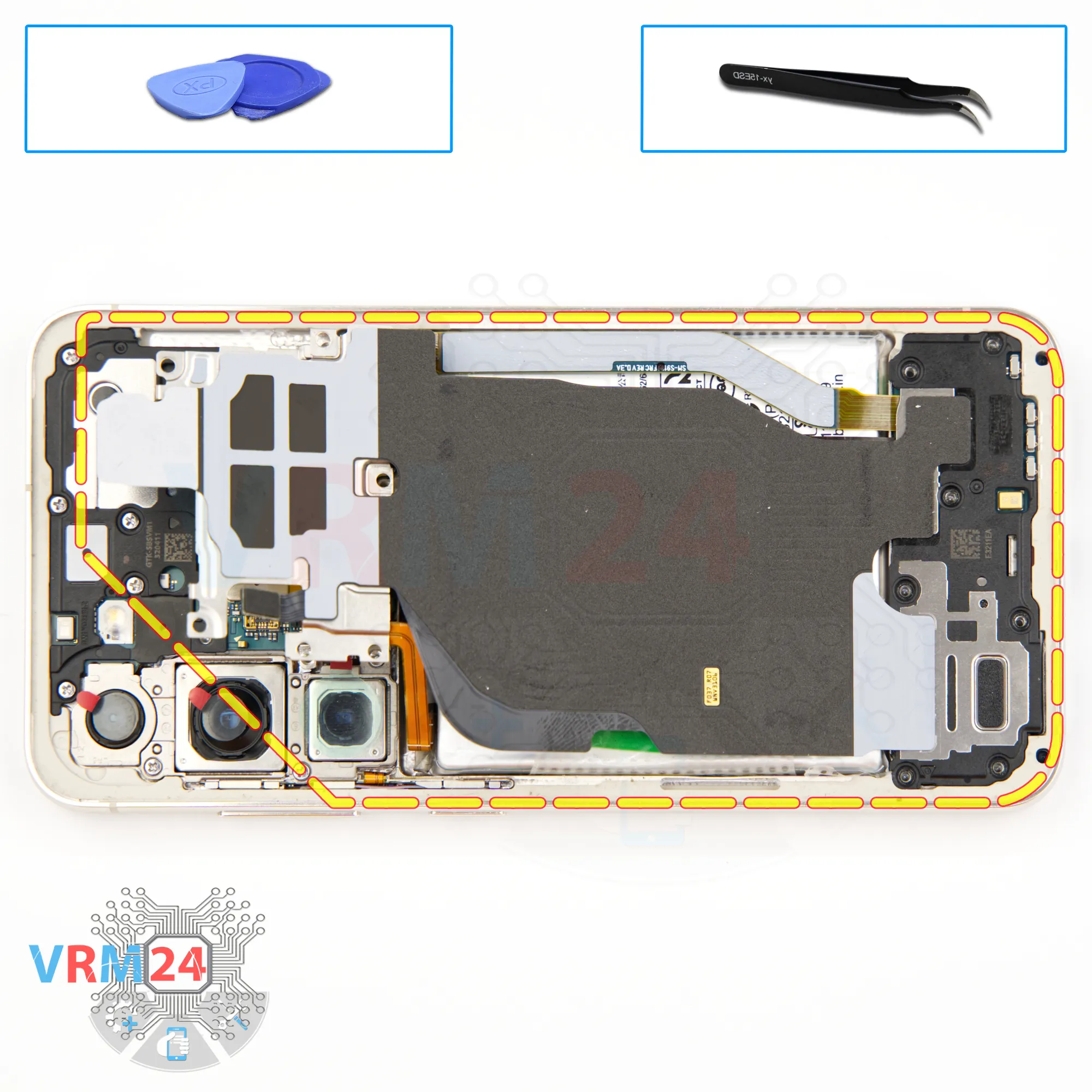

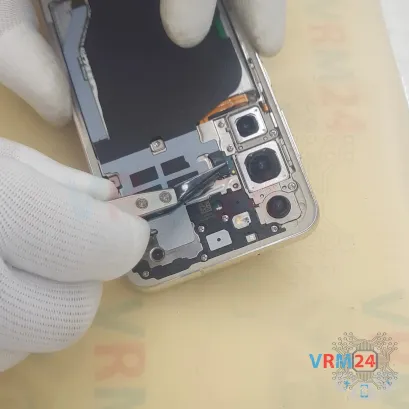

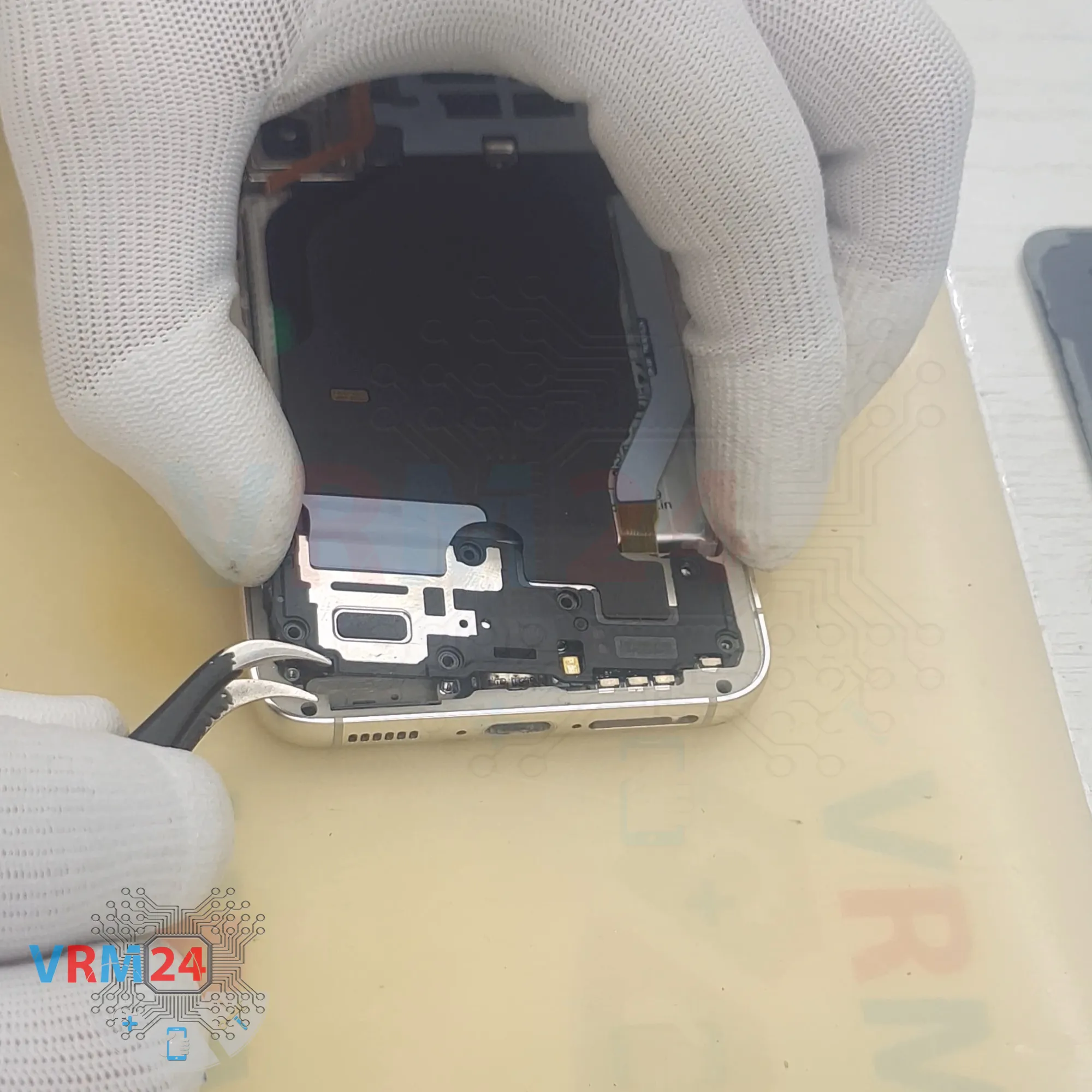

A continuación, necesitamos eliminar la cubierta del altavoz.

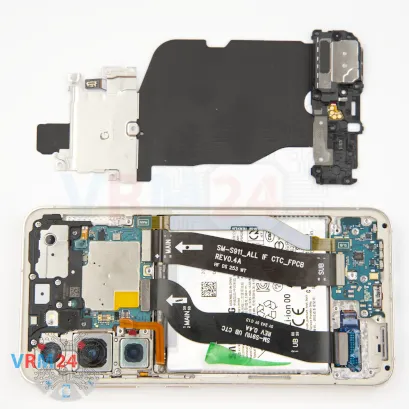

PRY desde el punto correcto, levántelo y deje de lado la cubierta junto con el módulo de carga NFC y inalámbrico.

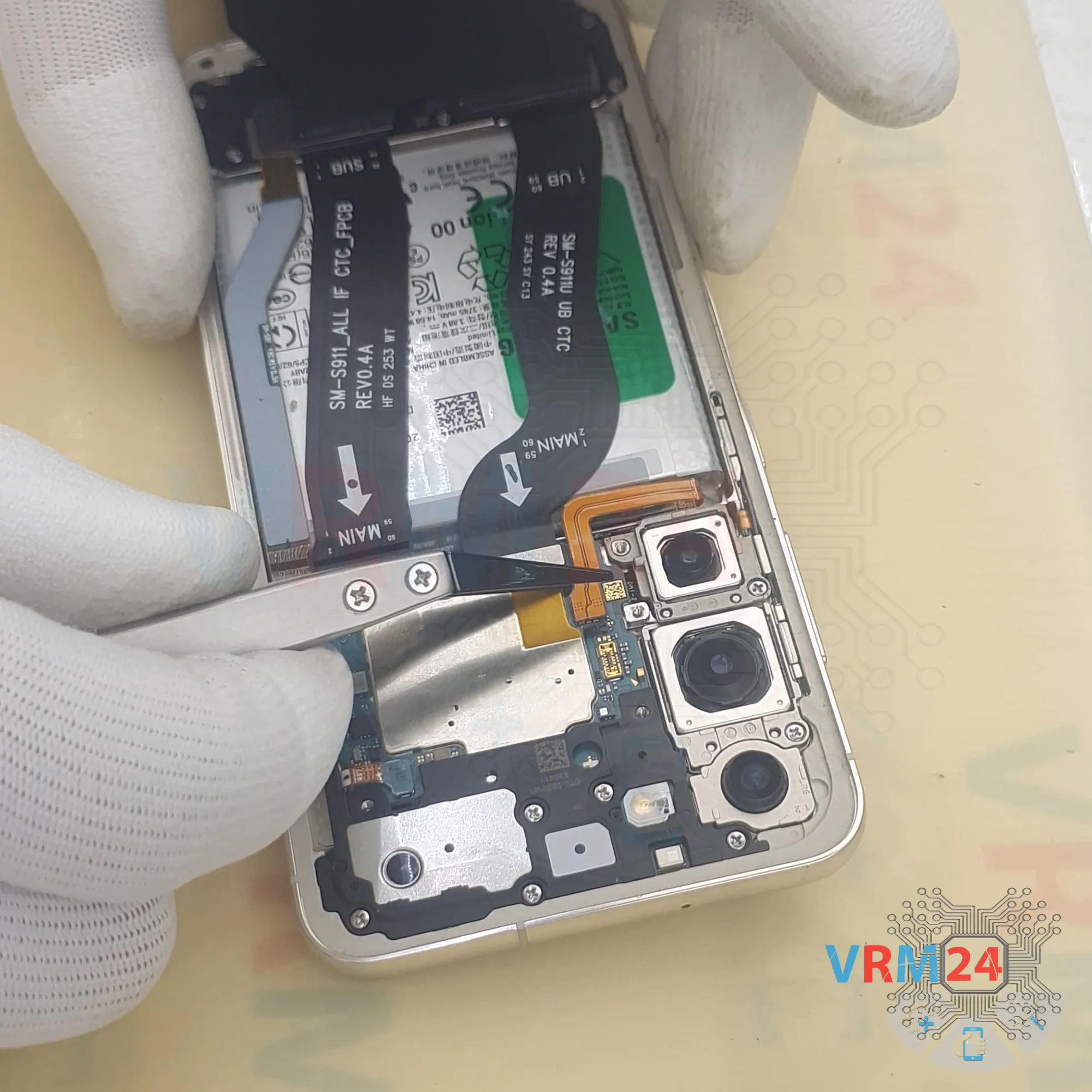

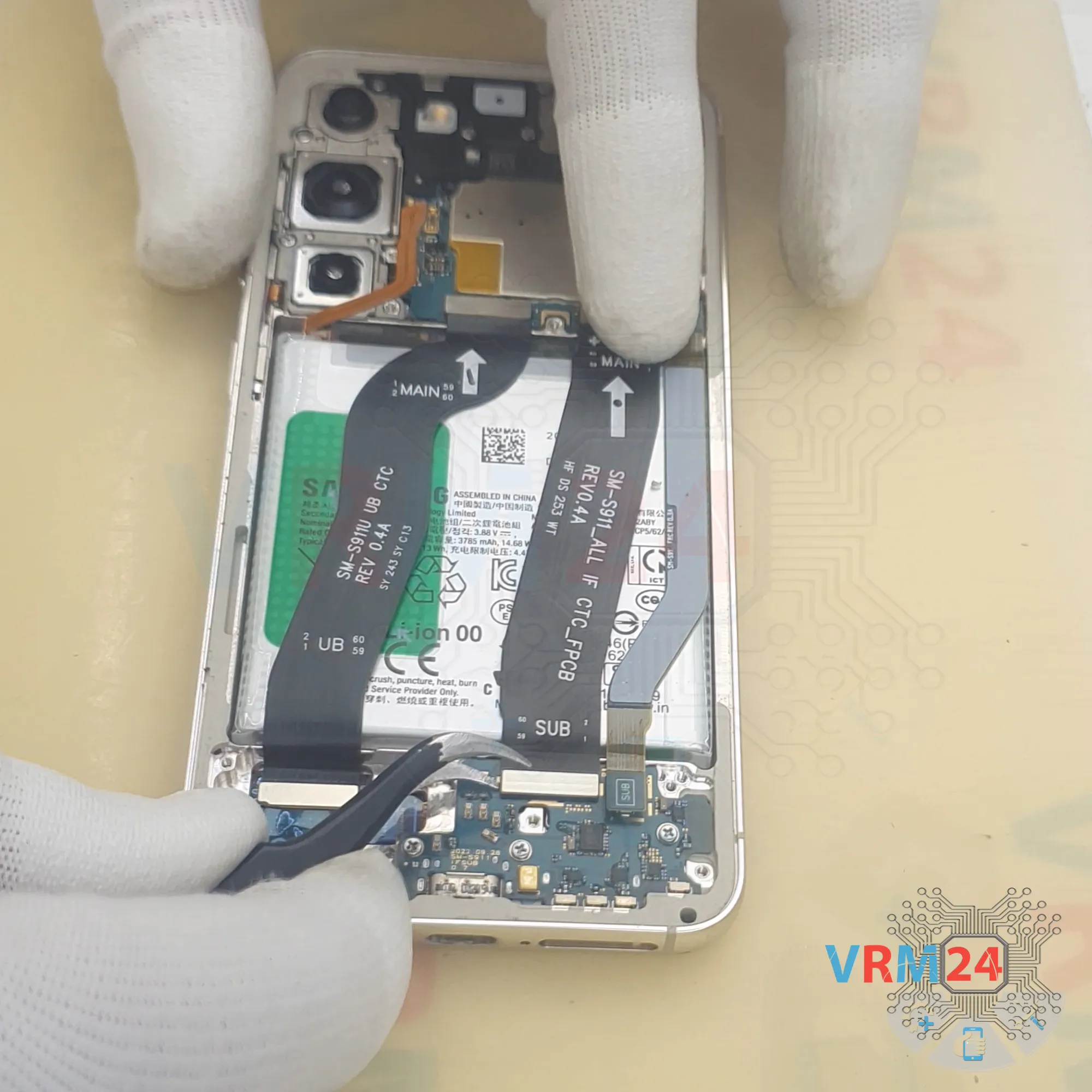

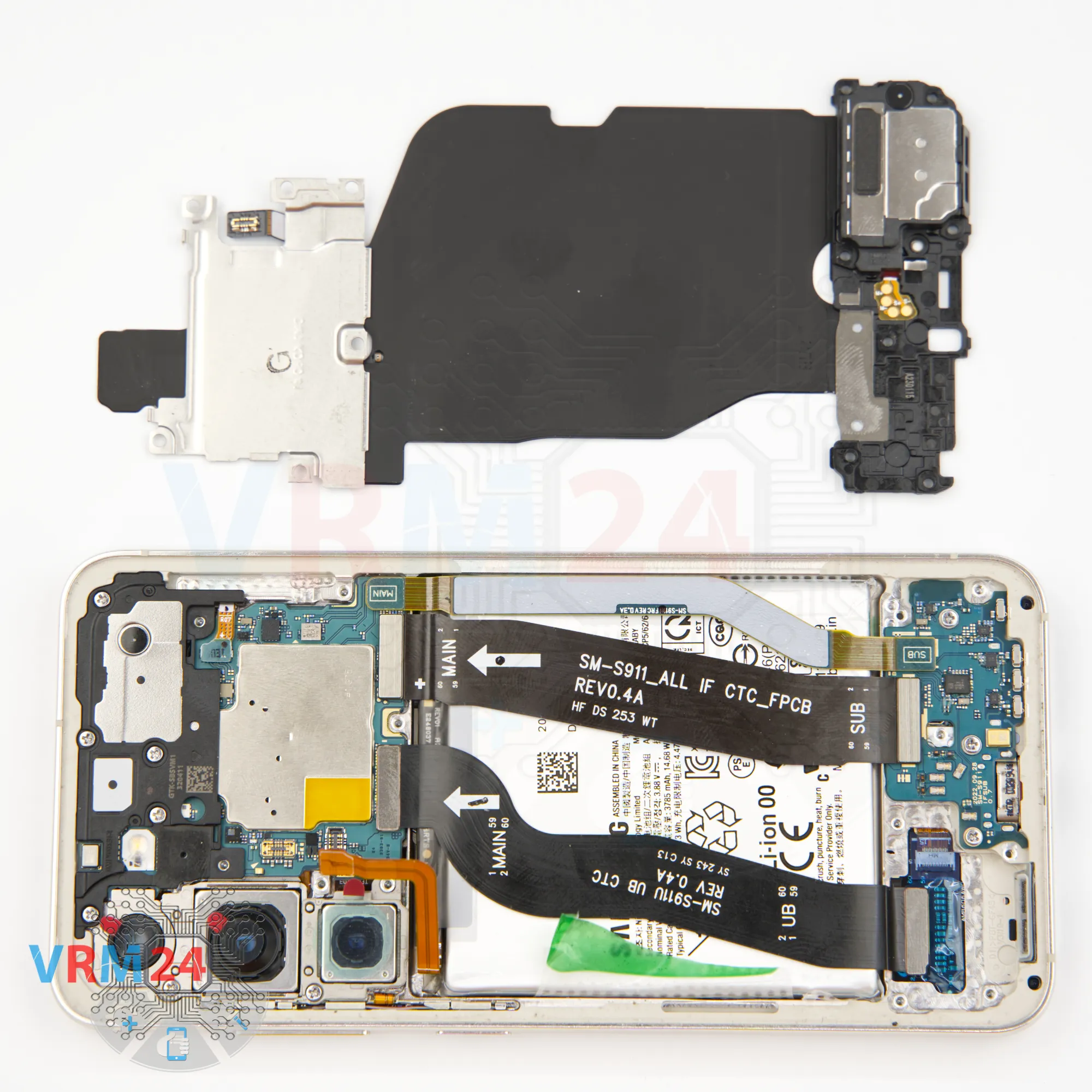

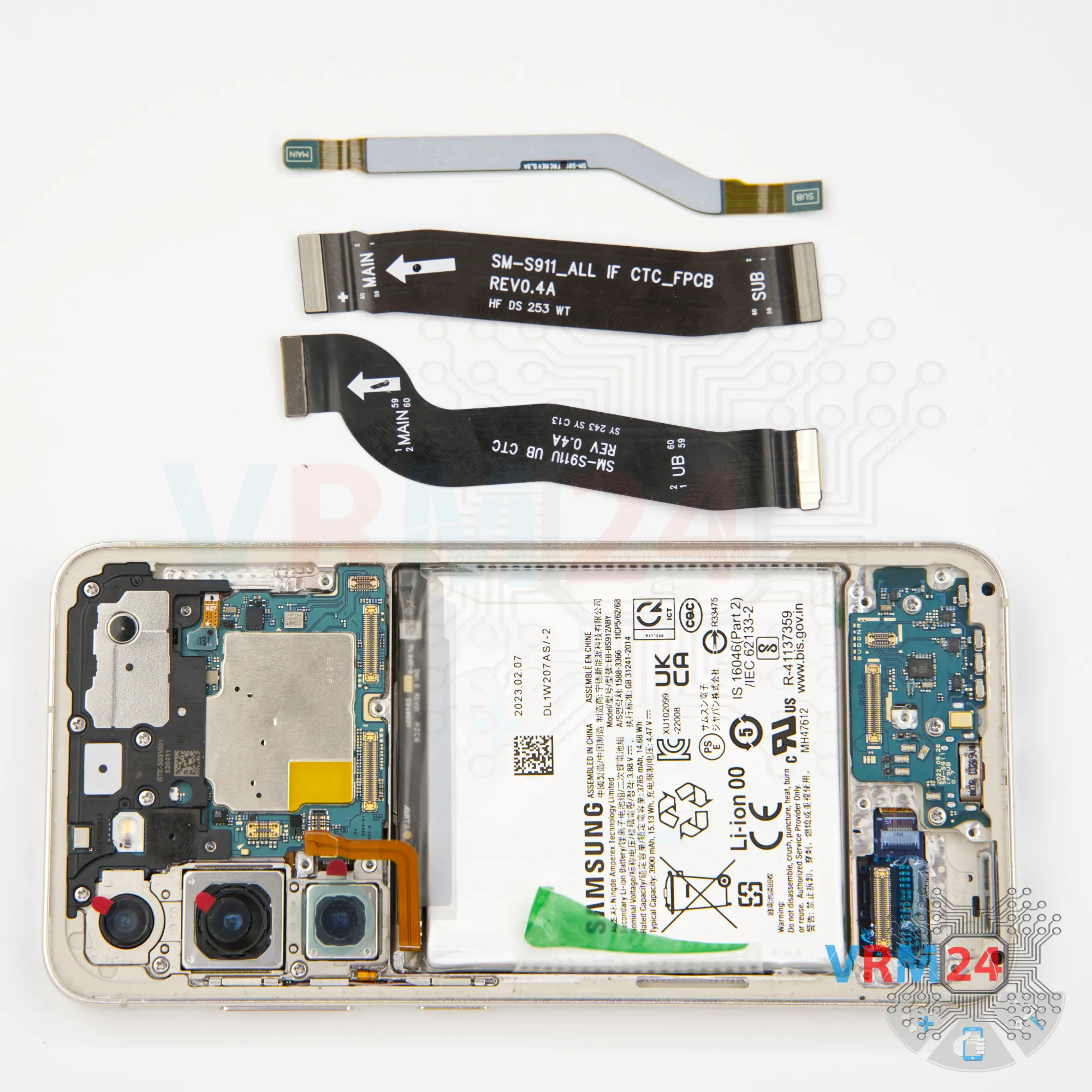

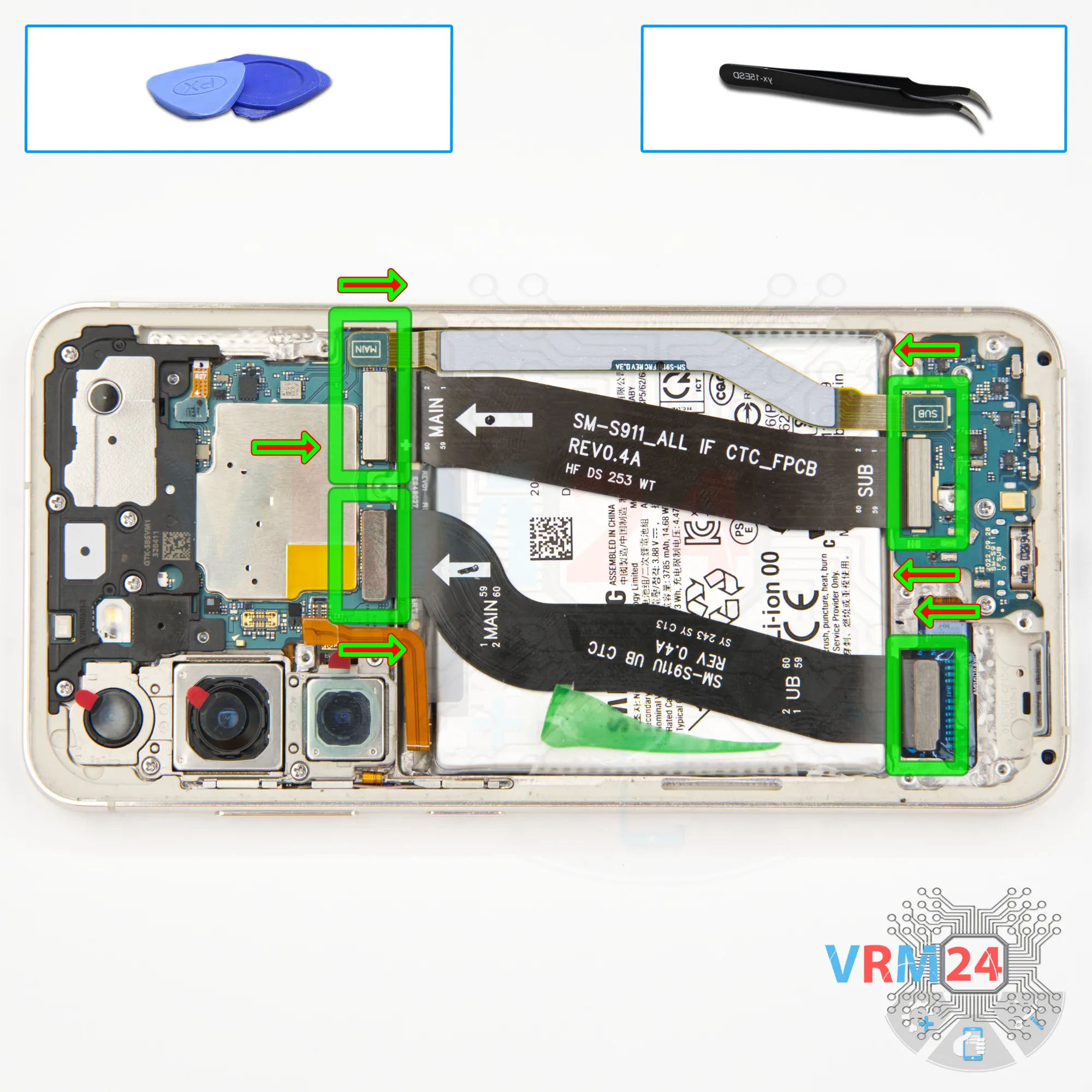

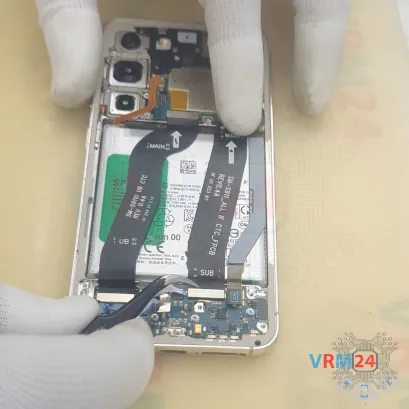

Después de eso, desconectamos los cables flexibles de interconexión y el cable de la antena y los movemos a un lado.

Por cierto, los cables flexibles tienen flechas que muestran la dirección hacia la placa base.

Una vez que se retiran los cables flexibles, podemos pasar al sub-tablero.

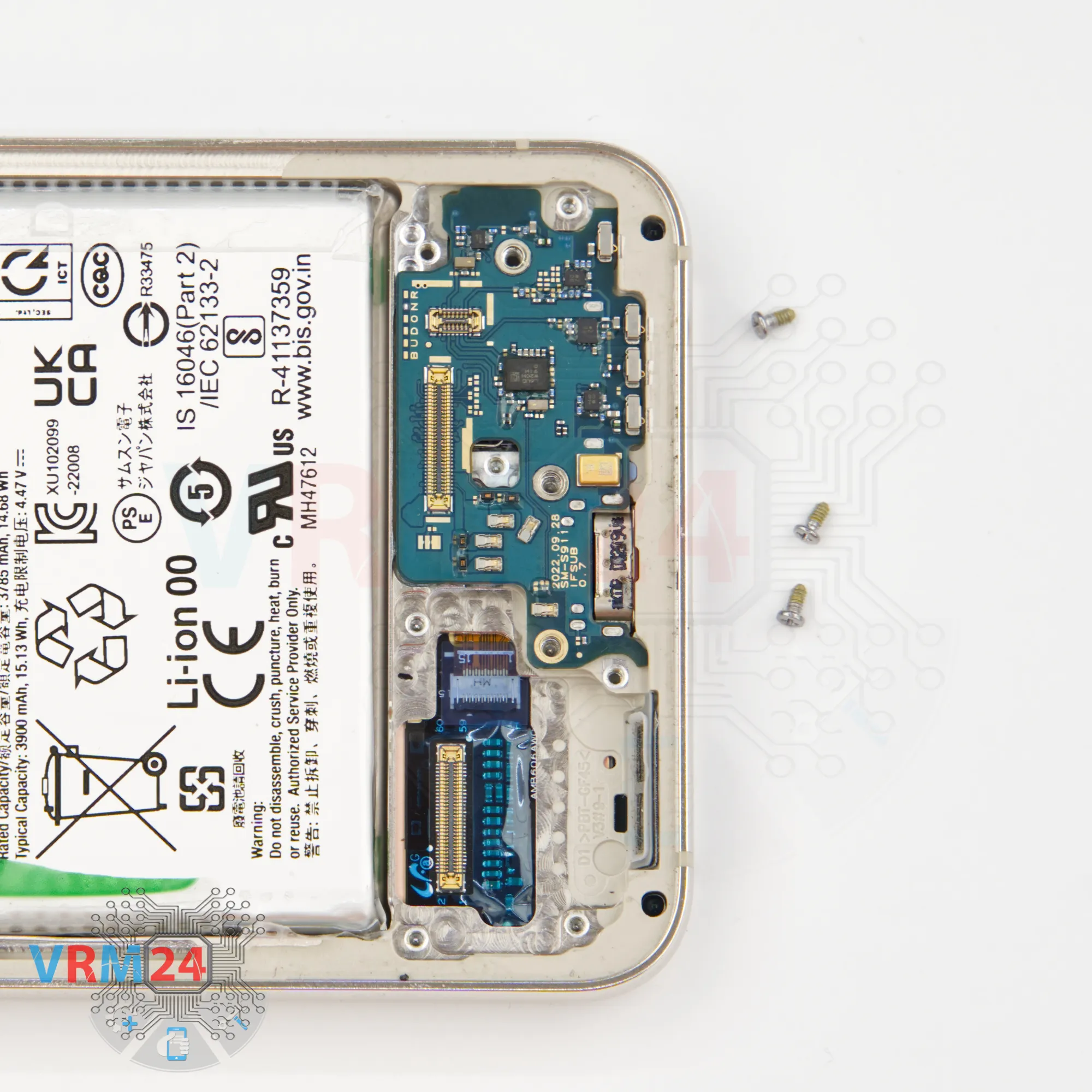

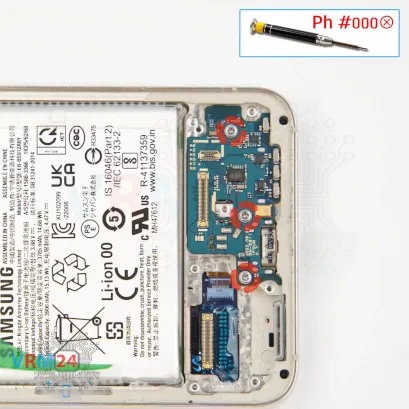

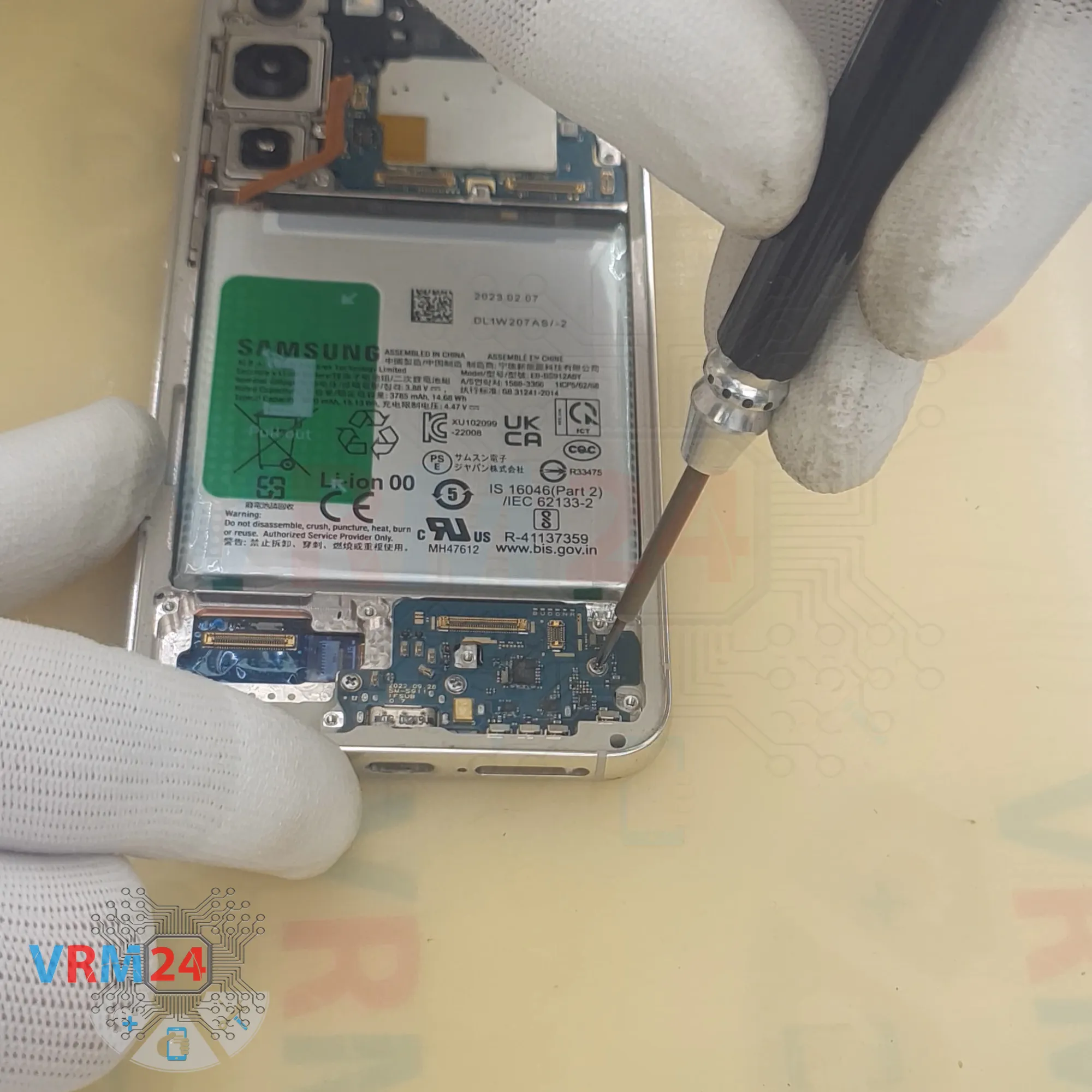

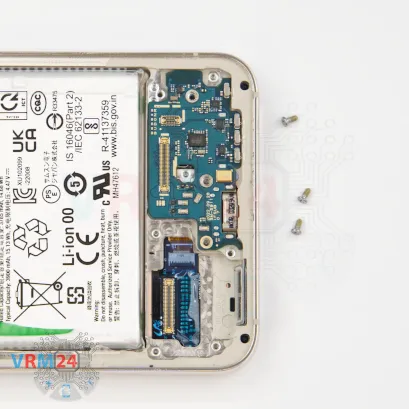

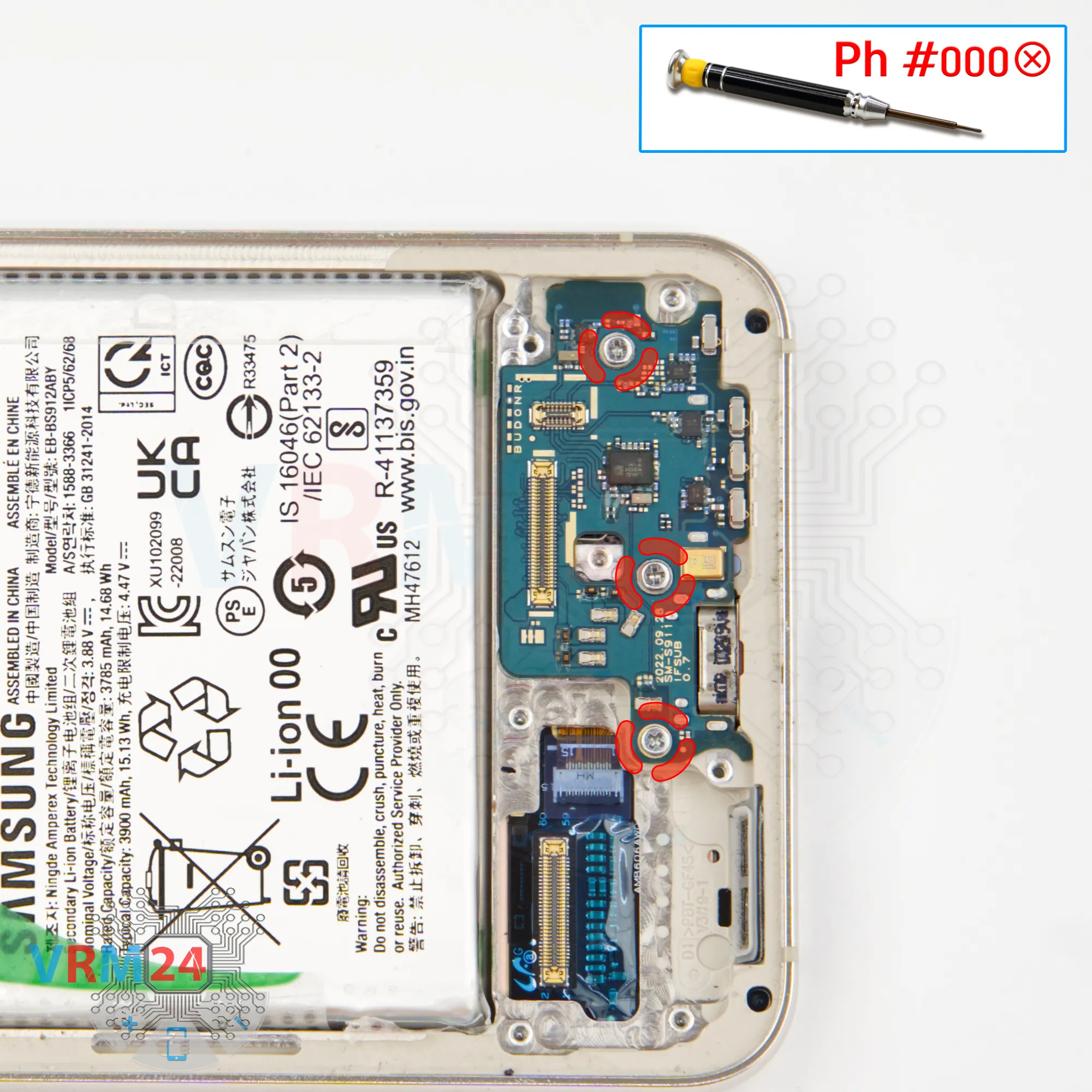

Desenroscamos los tres tornillos que aseguran el sub-tablero. Se ven idénticos, pero aún es mejor mantenerlos separados de los demás.

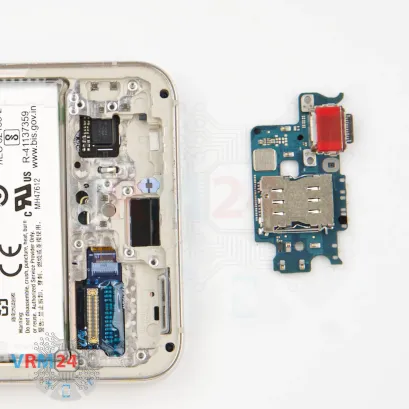

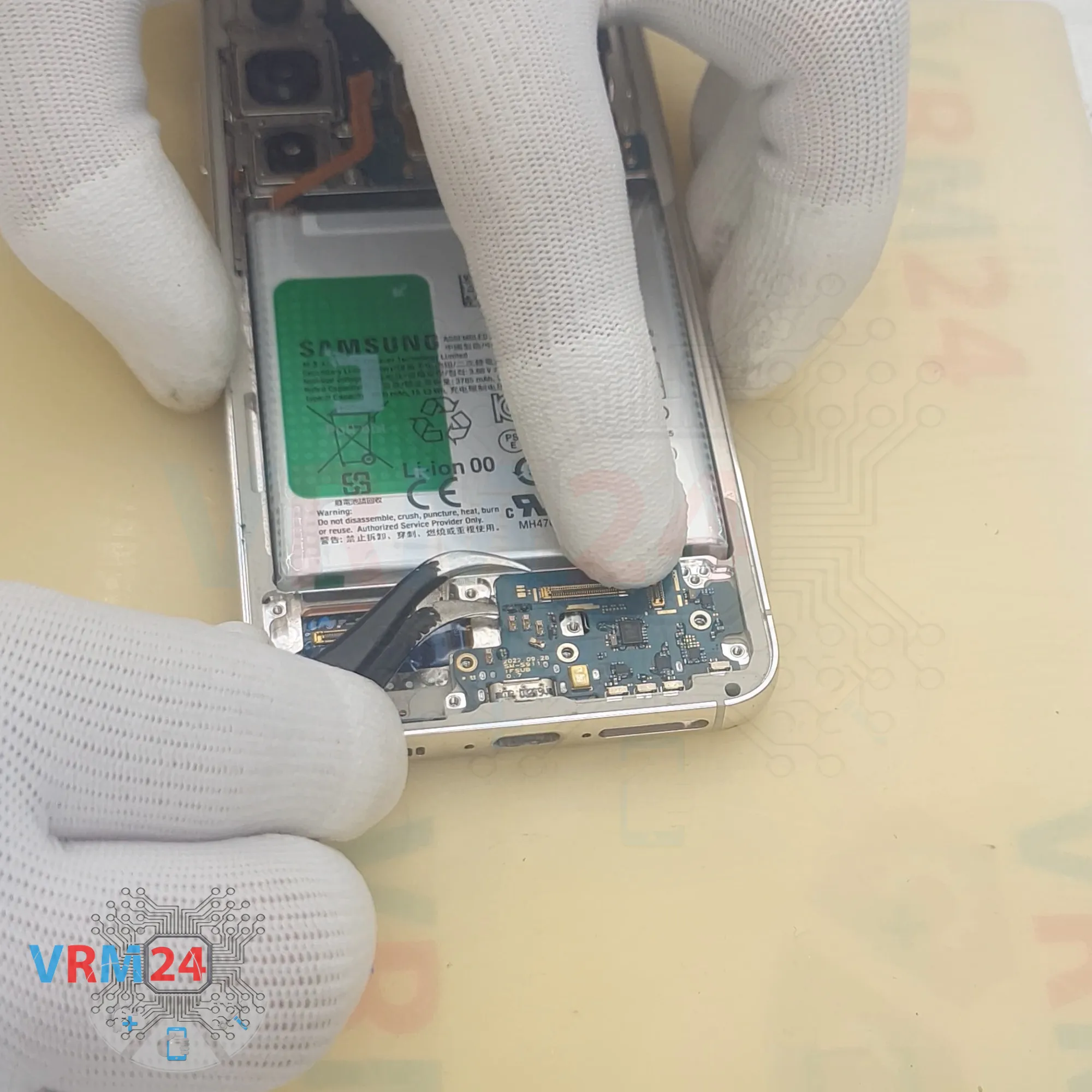

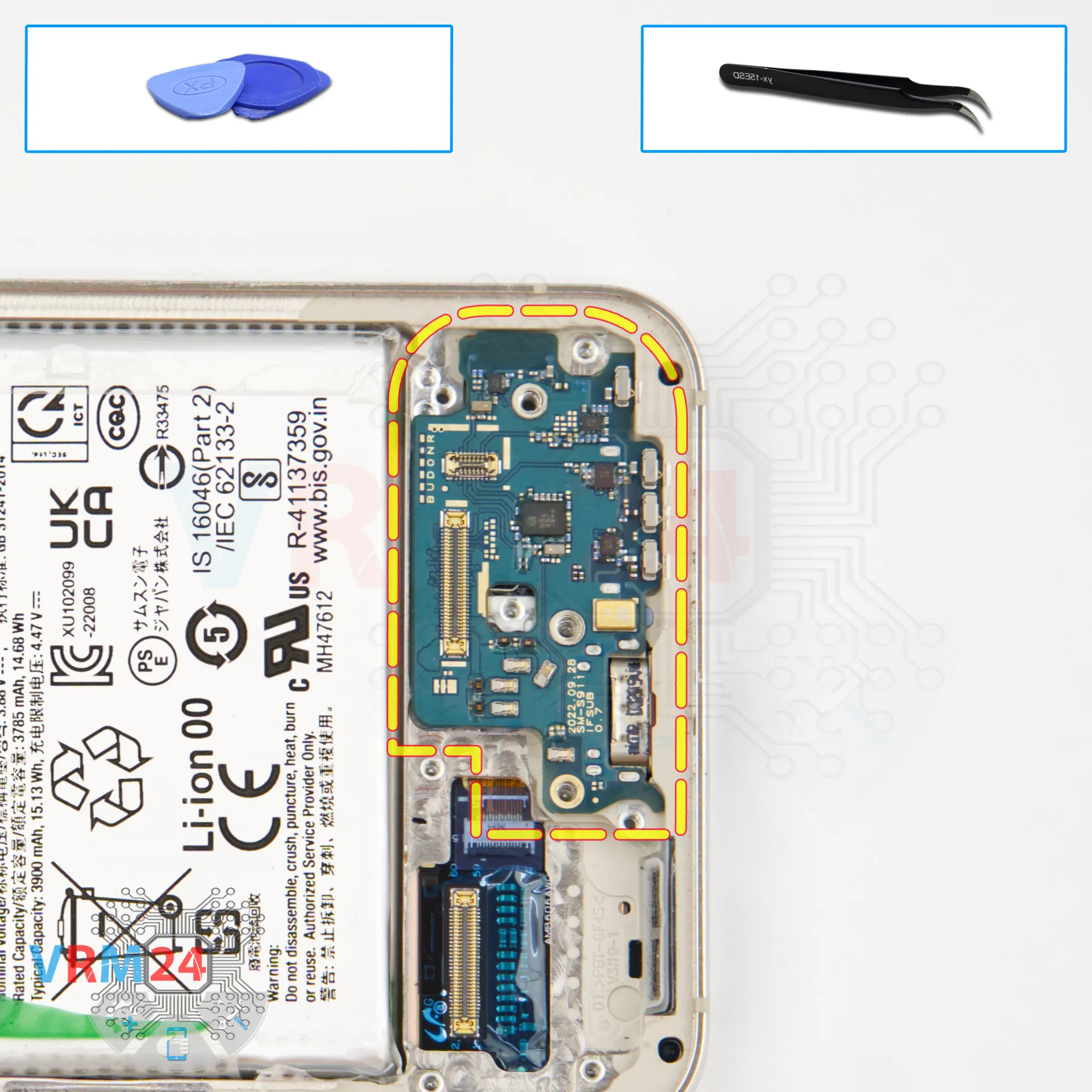

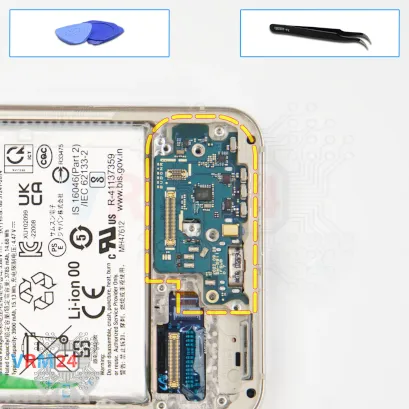

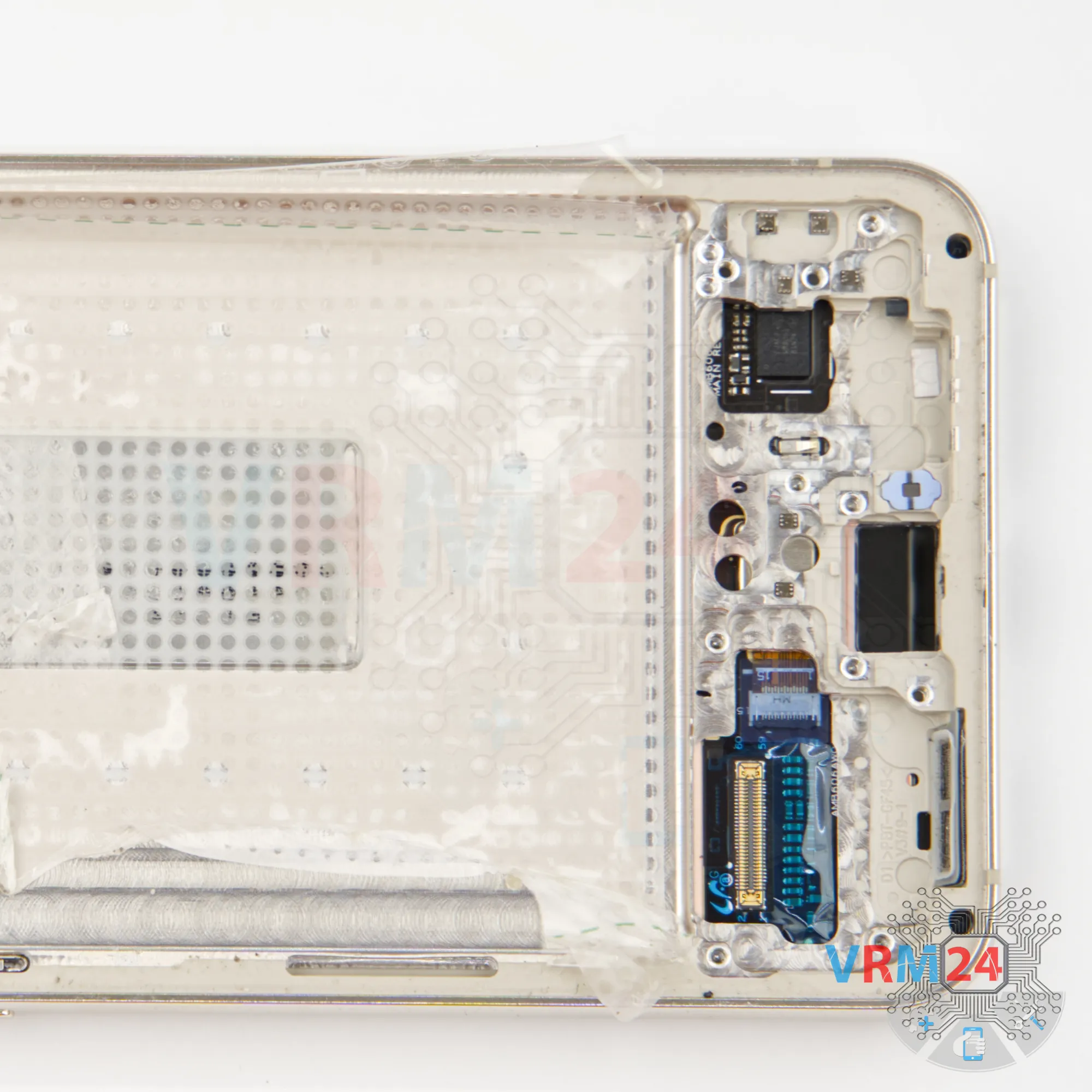

Levantamos cuidadosamente el submarino. Se sienta ligeramente empotrado en el marco de la pantalla, así que sácalo suavemente.

El sub-tablero contiene el puerto de carga, el micrófono y el conector SIM se encuentra en el otro lado.

ahora deje que se muevan a la placa base.

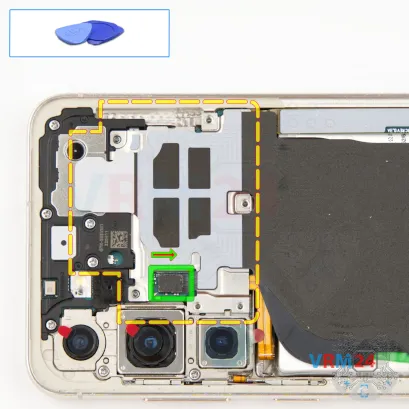

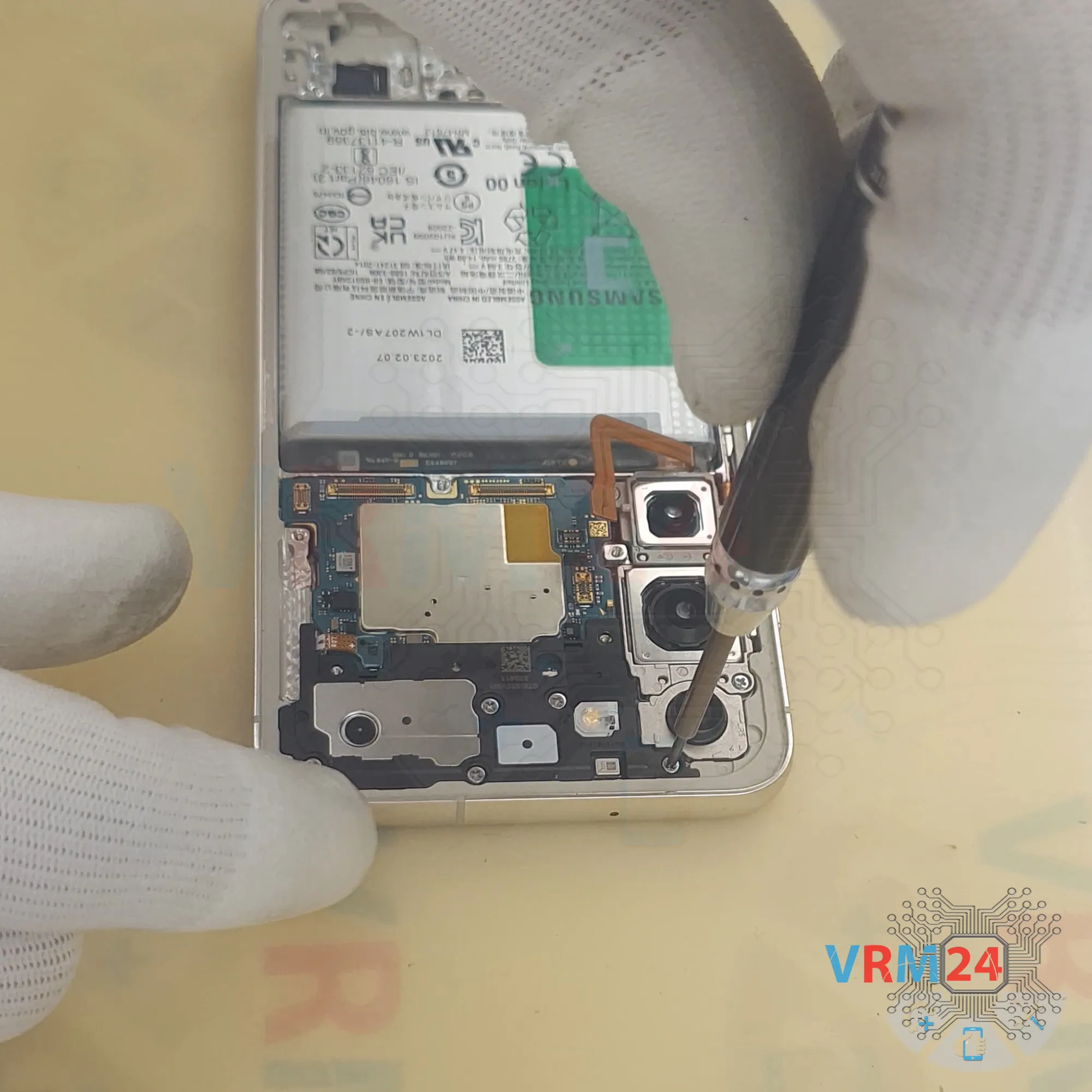

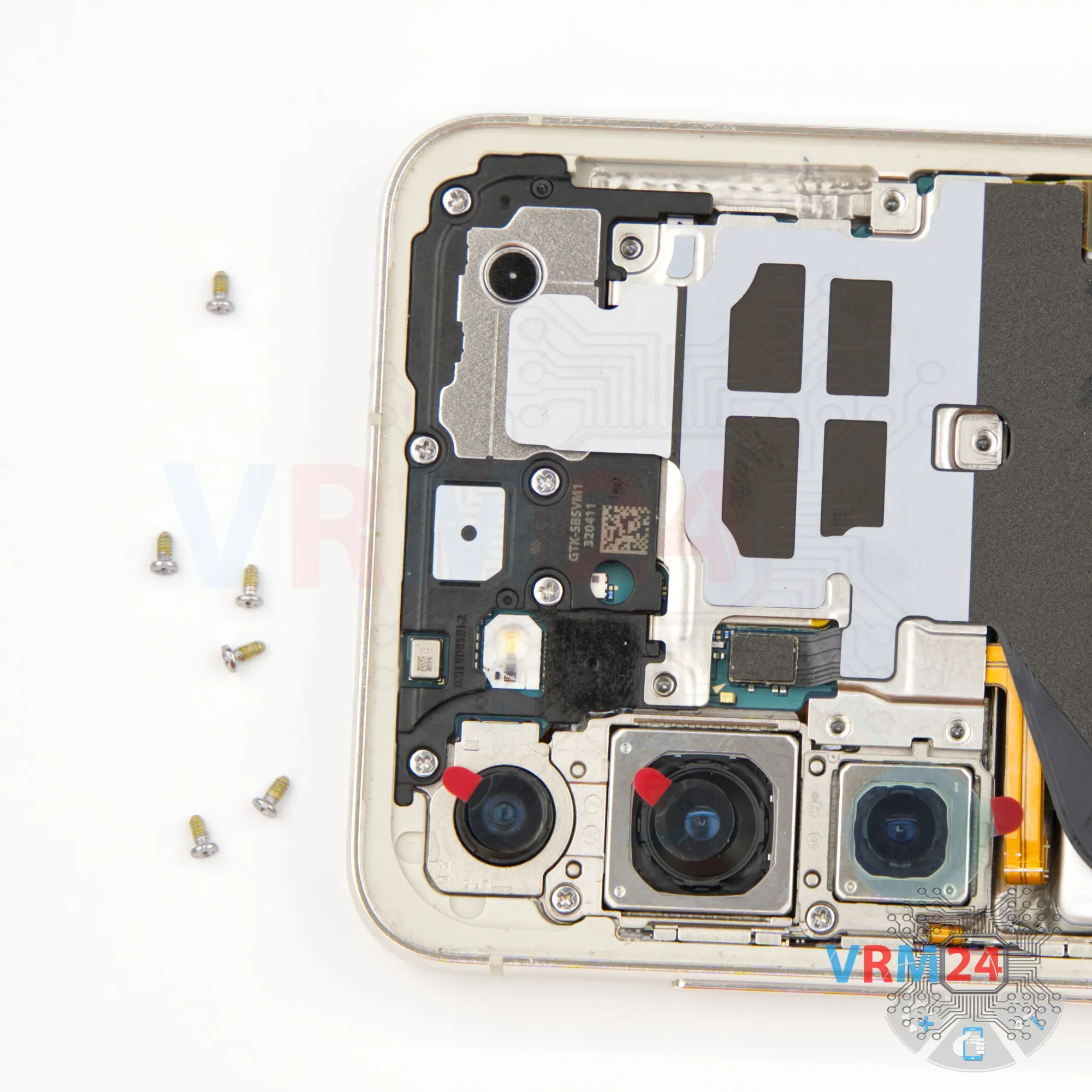

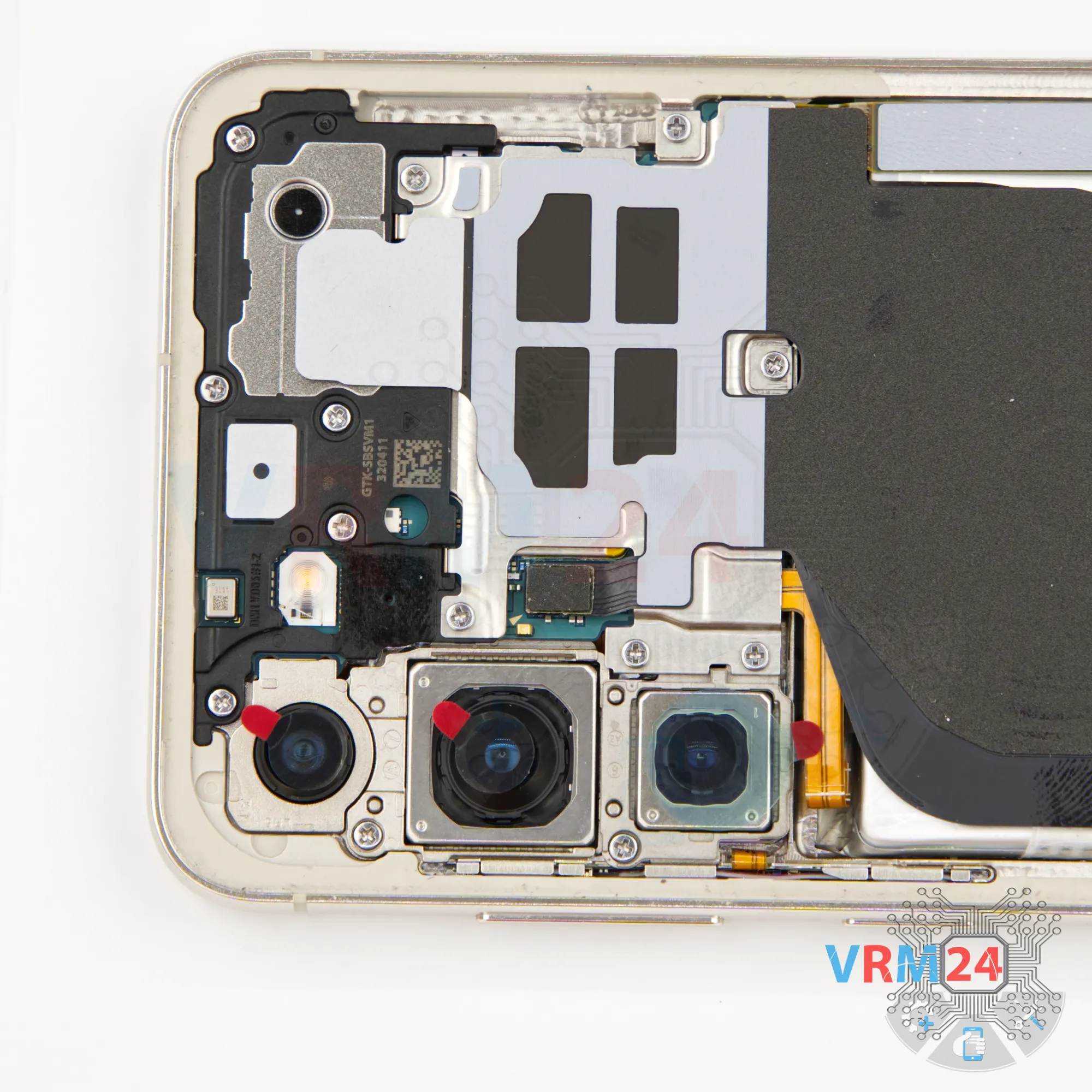

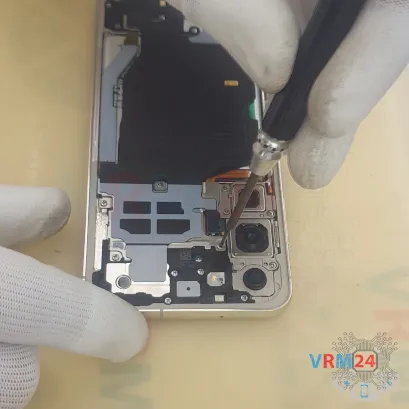

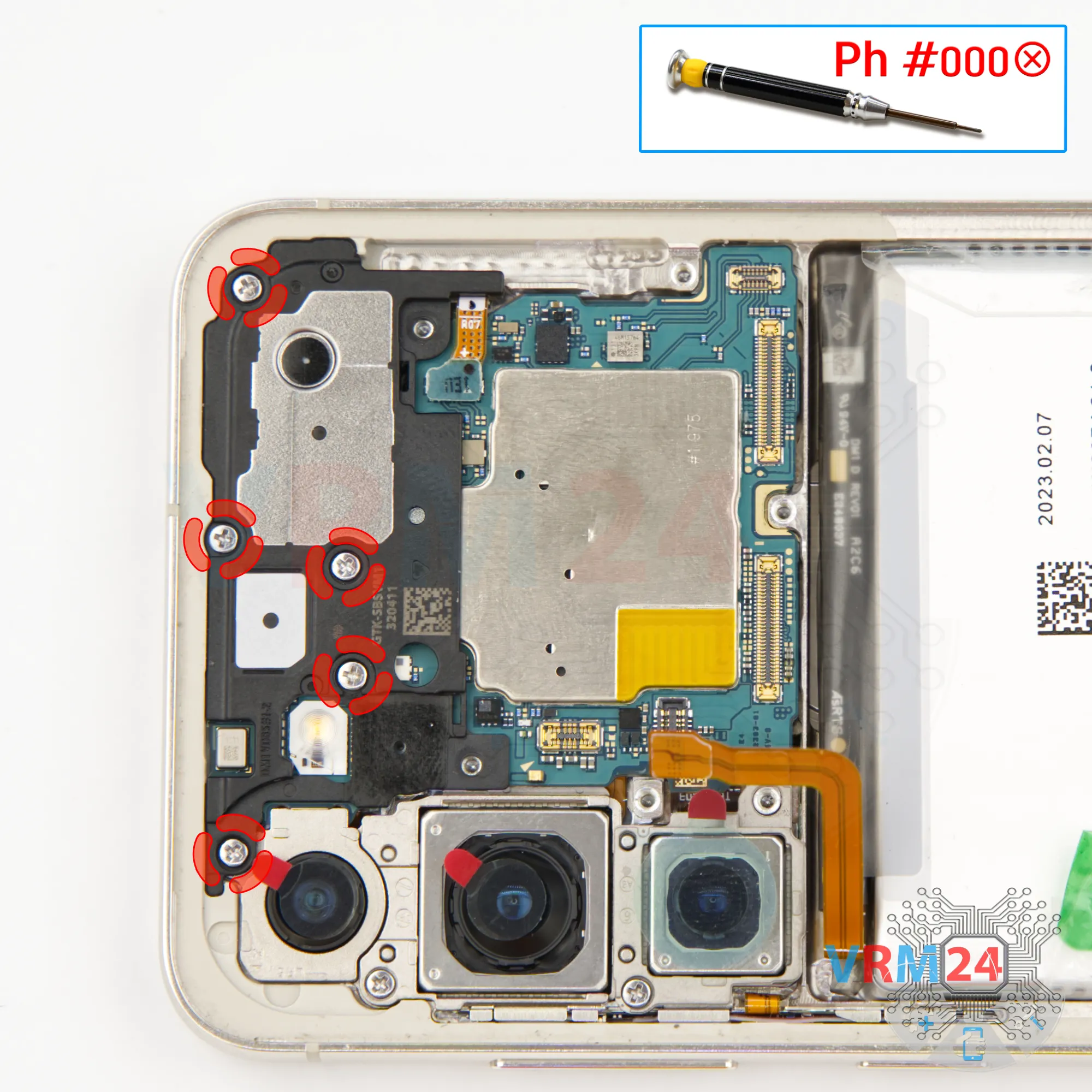

Necesitamos quitar los tornillos en la parte superior que sujetan la cubierta del altavoz y la placa base.

Nuevamente, usamos el Phillips #000 de 1.5 mm. Mantenga estos tornillos separados también.

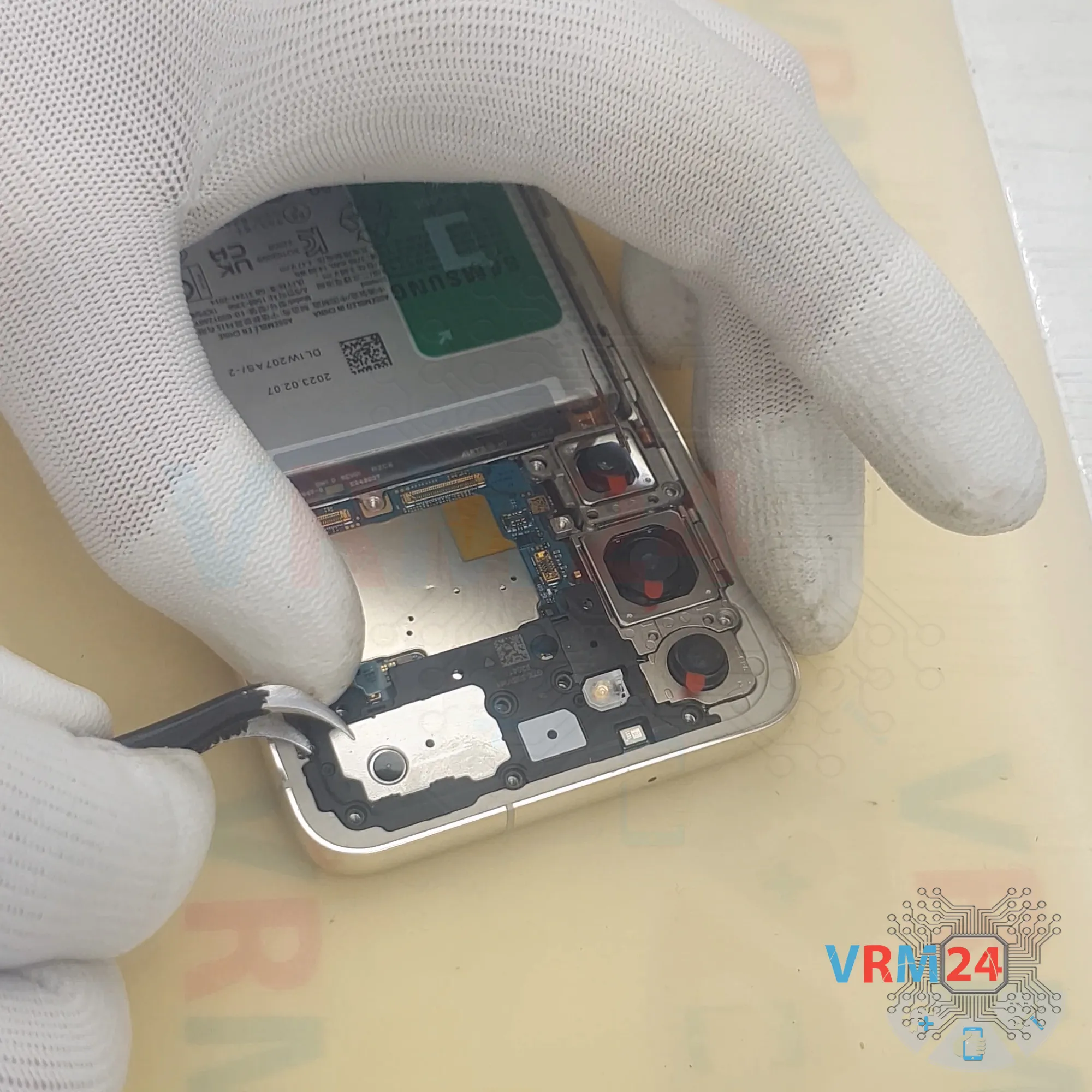

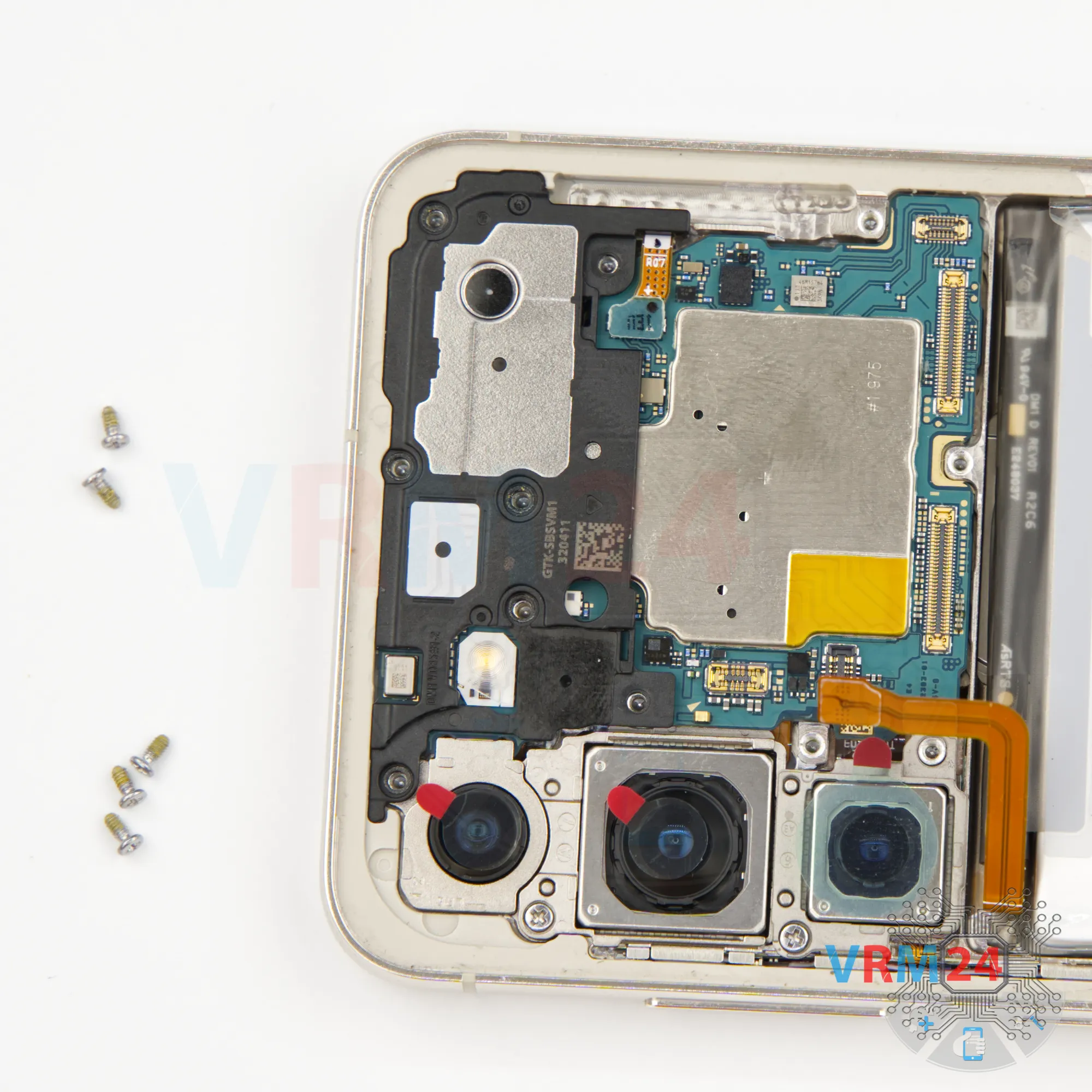

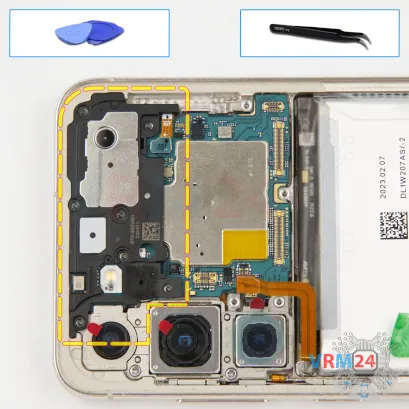

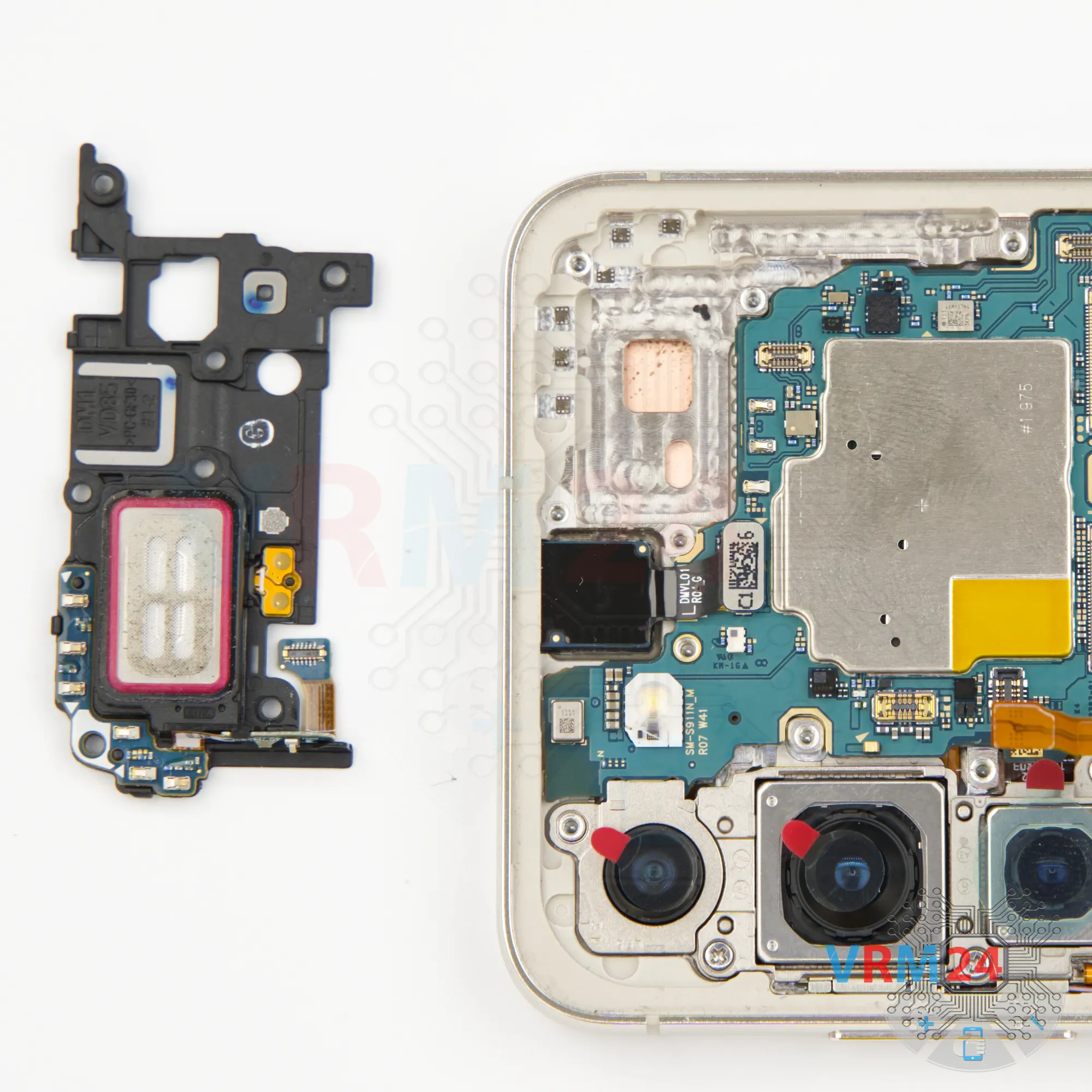

Necesitamos eliminar la cubierta del altavoz superior. Presáelo suavemente en el borde, levántelo y retírelo.

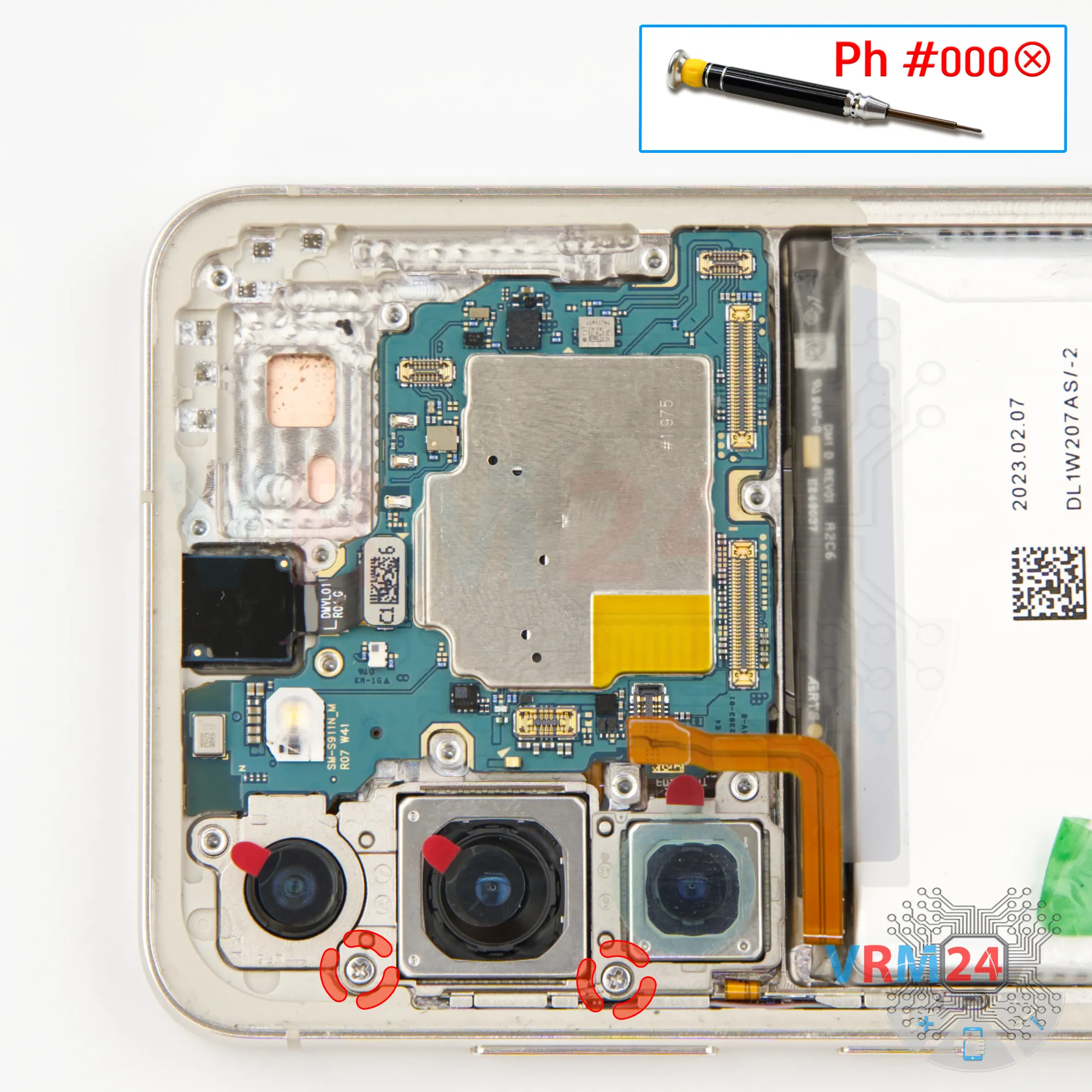

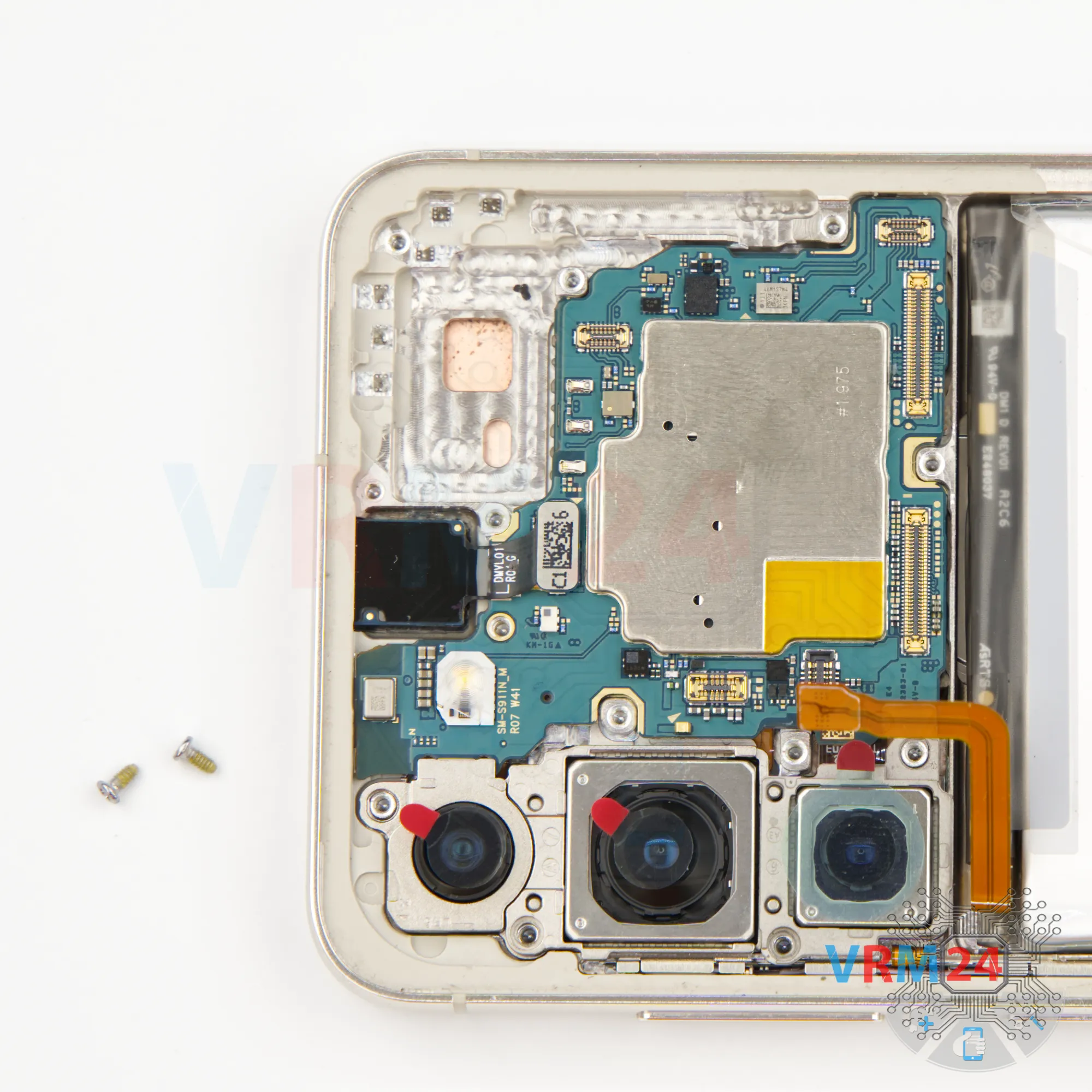

También podemos quitar los tornillos que sujetan las cámaras en un lado.

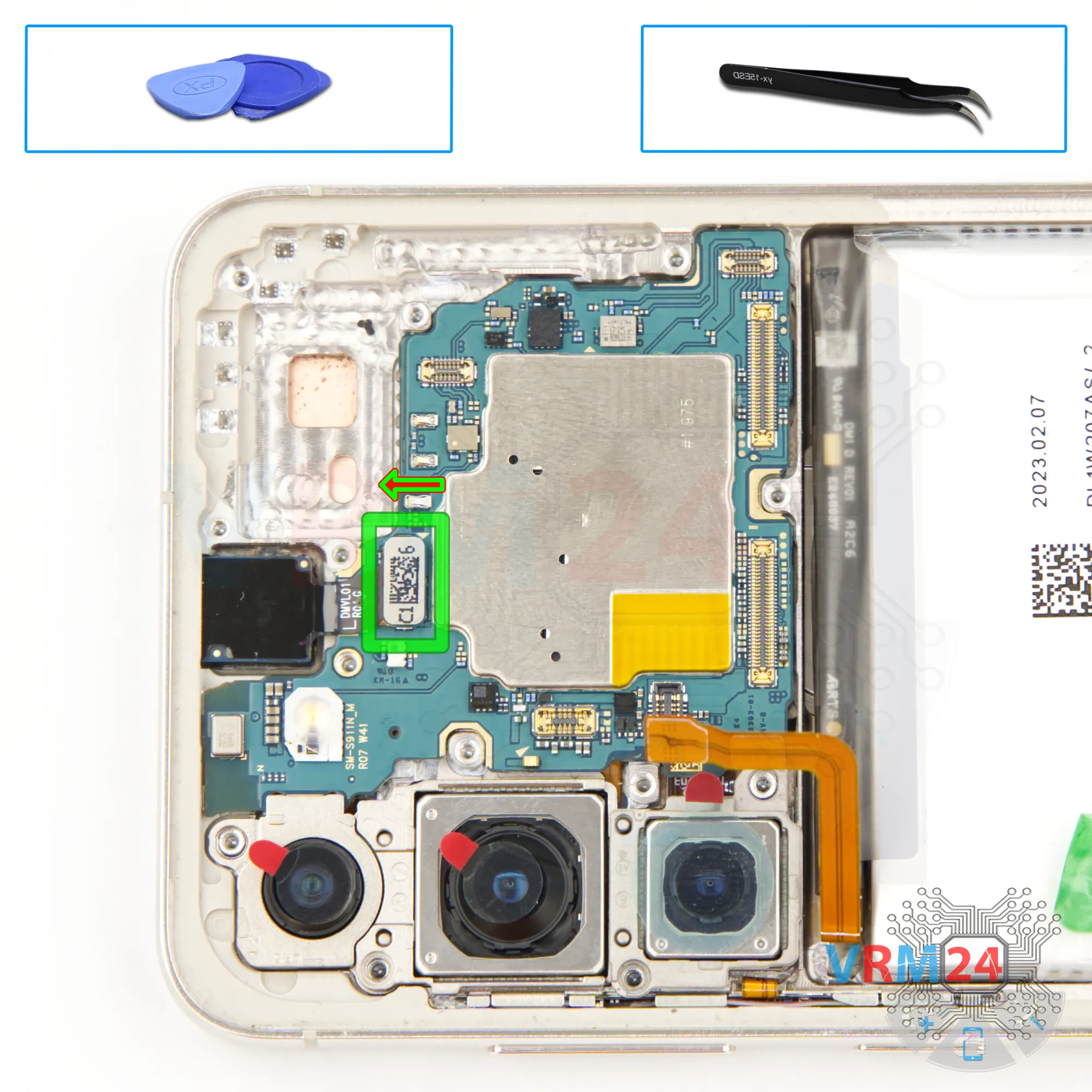

Como podemos ver, debajo de la cubierta tenemos la cámara frontal. Desconecte su conector.

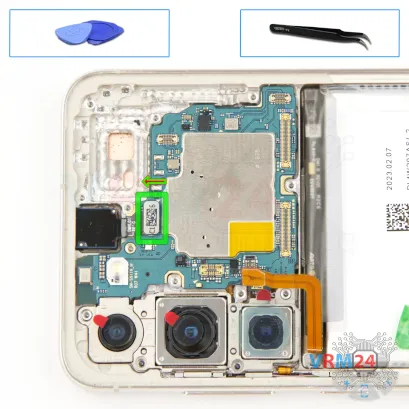

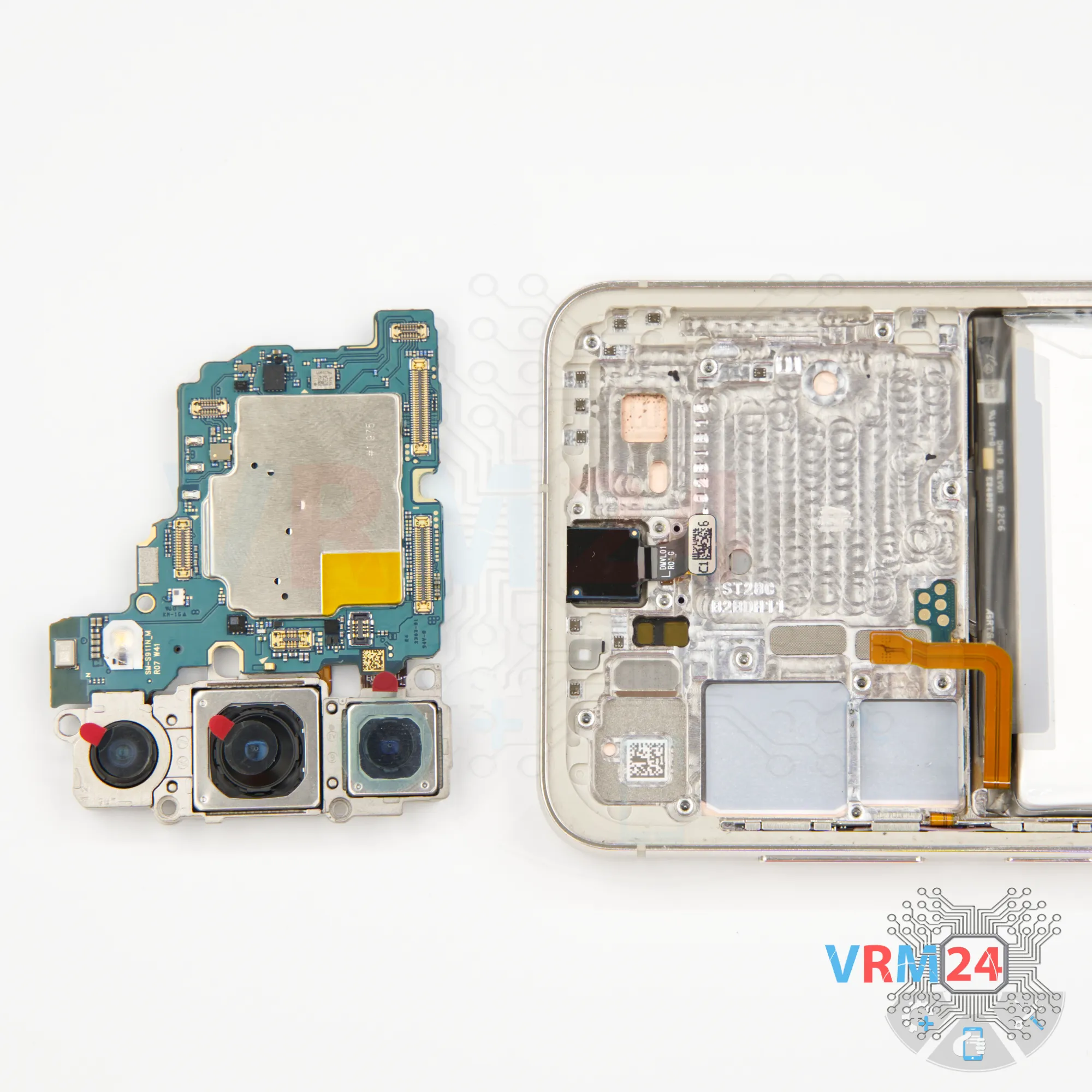

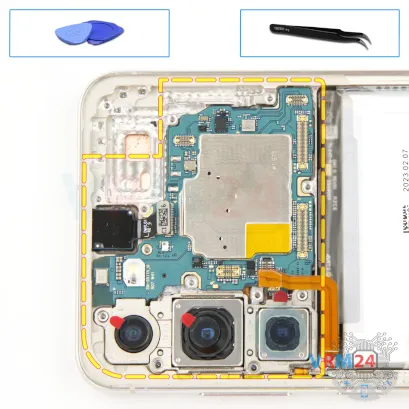

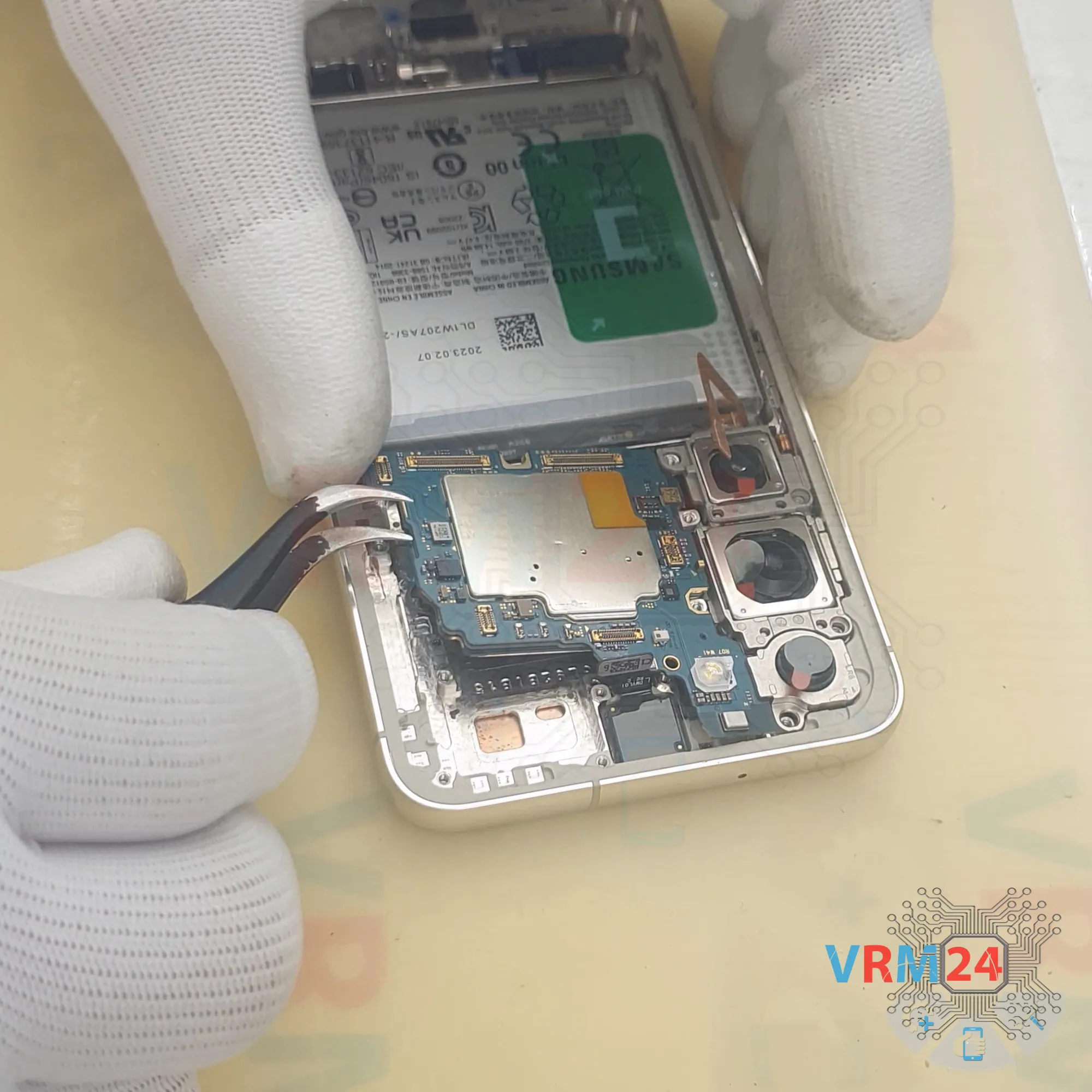

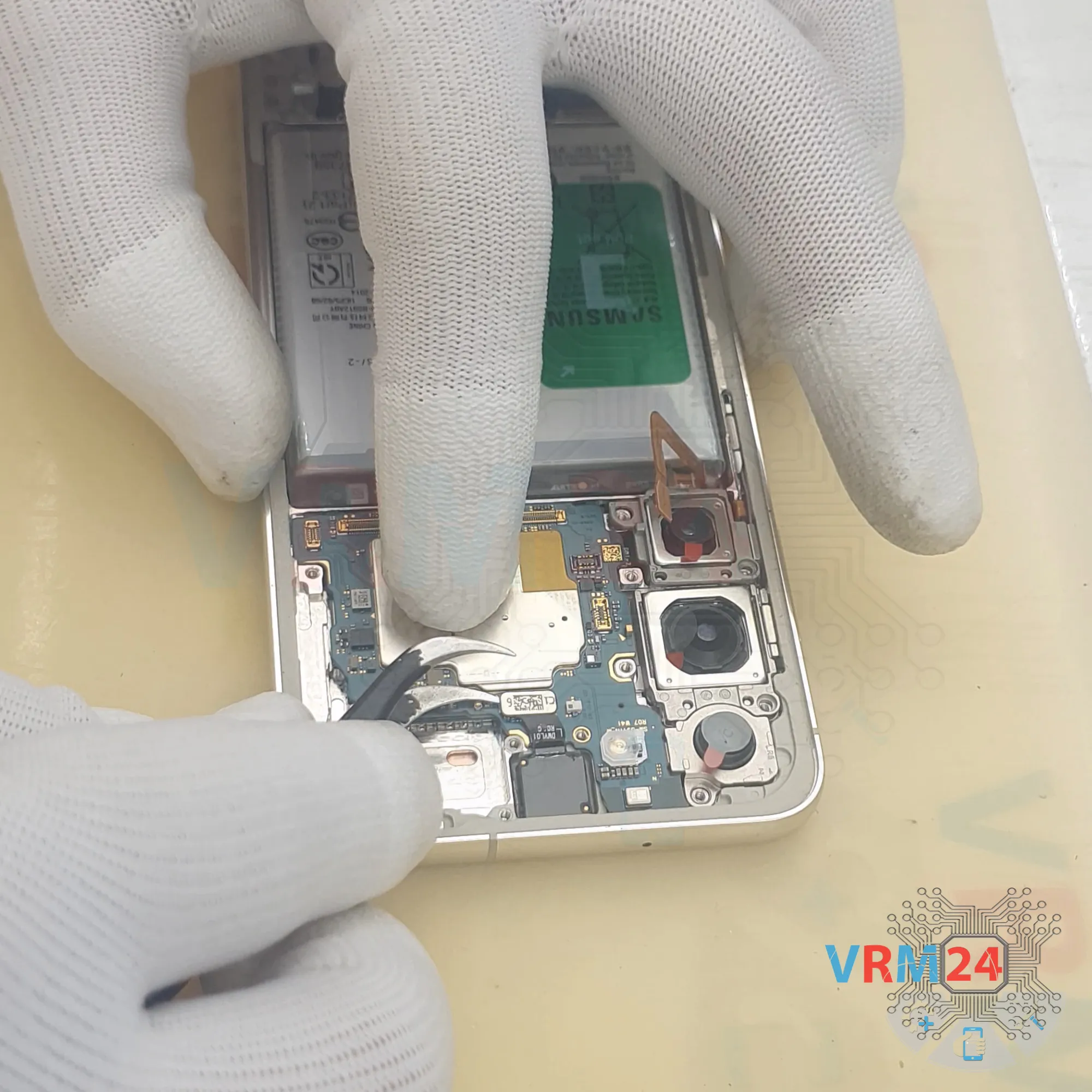

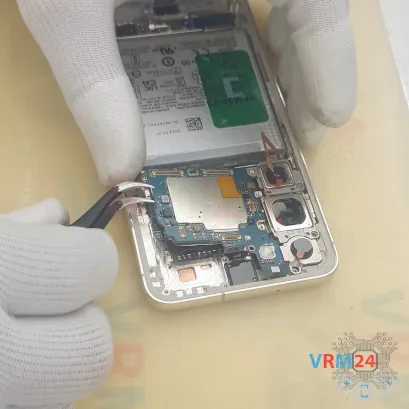

Retire cuidadosamente la placa de circuito impreso. No es necesario usar una palanca o intentar alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sostenga la placa de circuito.

La placa base, también, puede adjunta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla o empujar las herramientas debajo. Sin que el conocimiento sea de sí mismo, puede dañar los componentes o cables desde el interior.

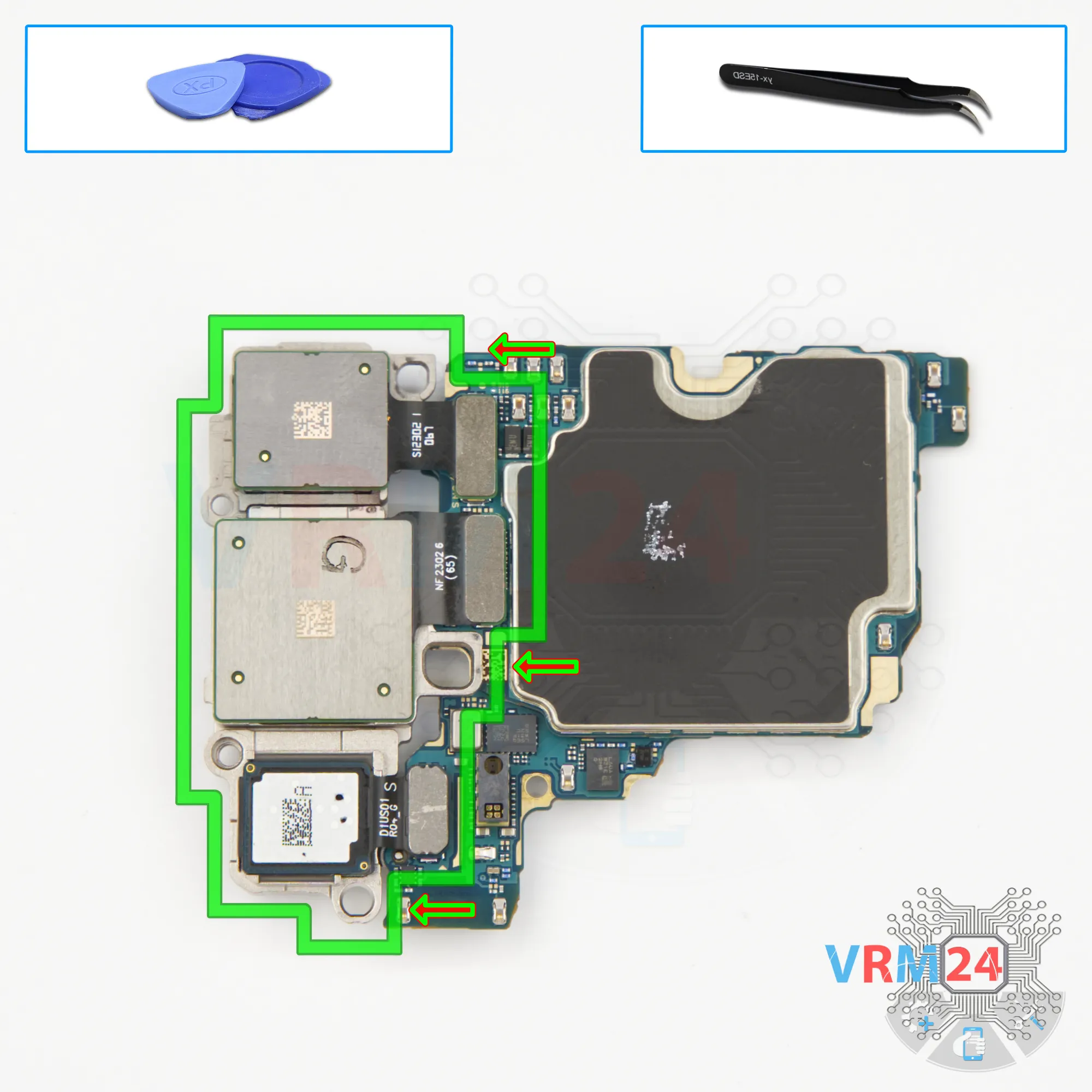

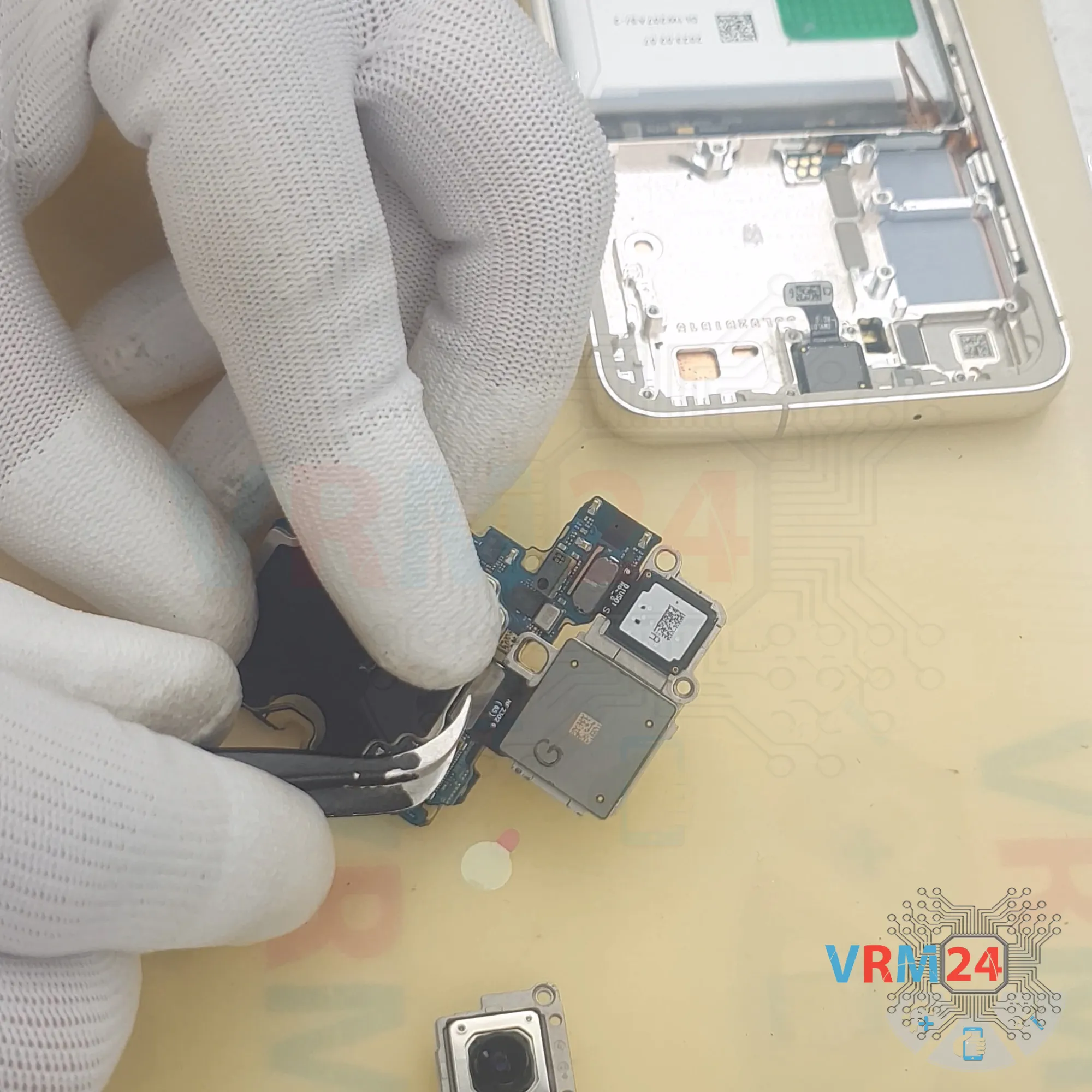

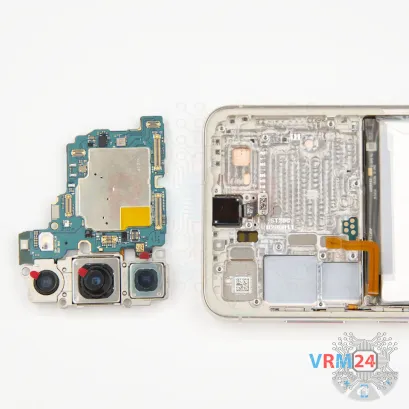

Luego volteamos la placa base para desconectar las cámaras traseras.

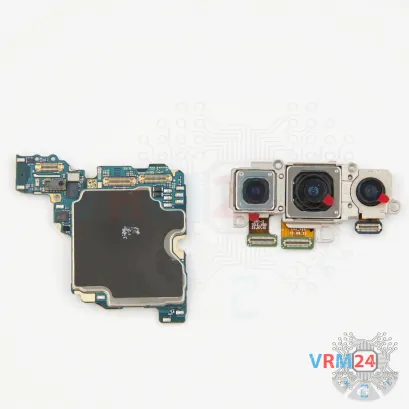

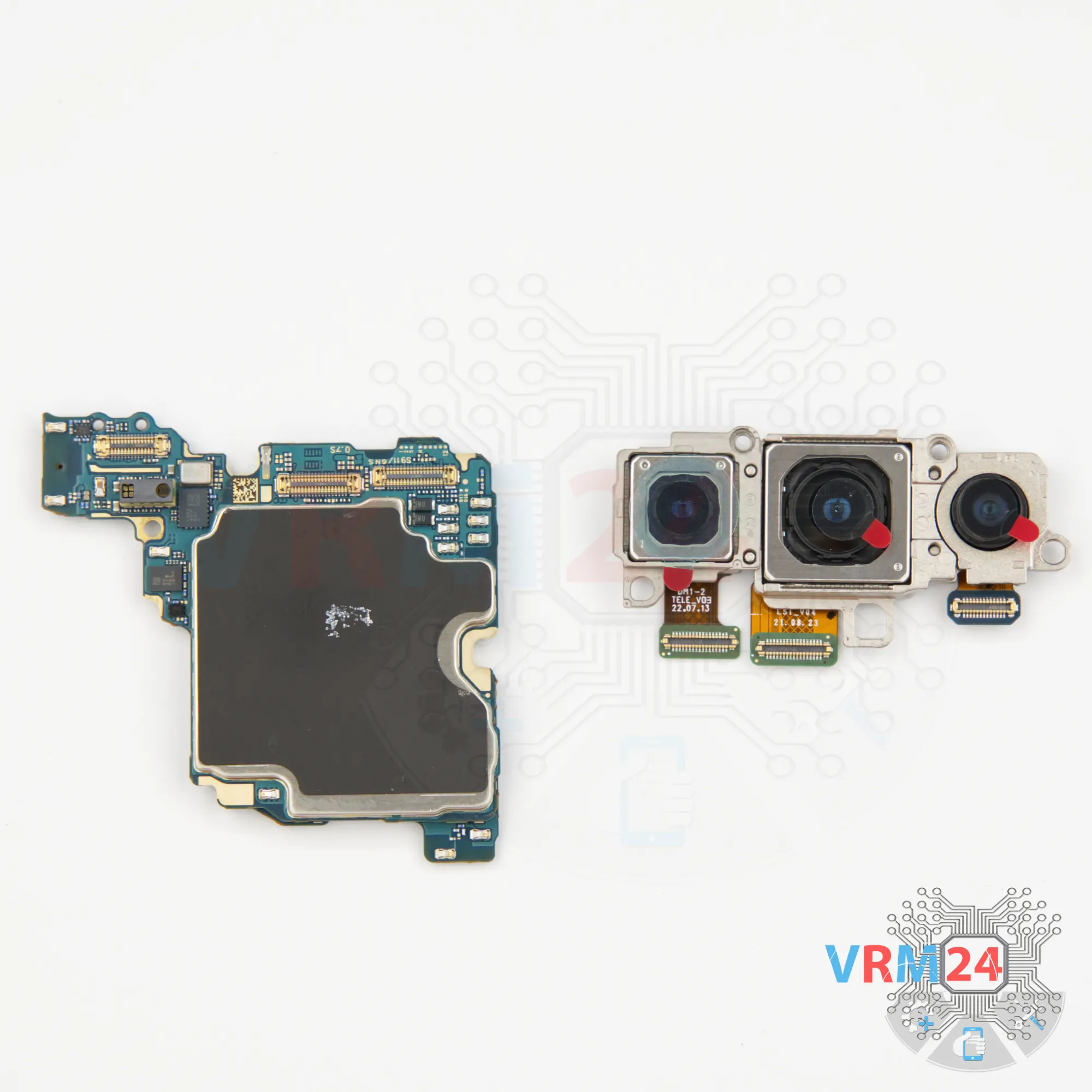

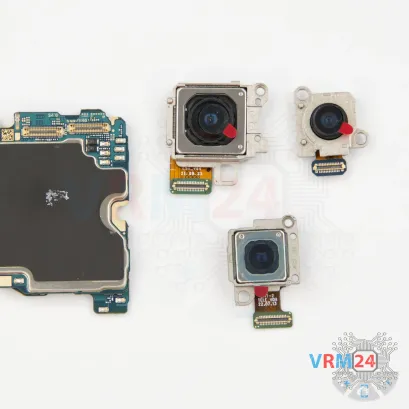

Desconectamos las cámaras traseras y las dejamos a un lado.

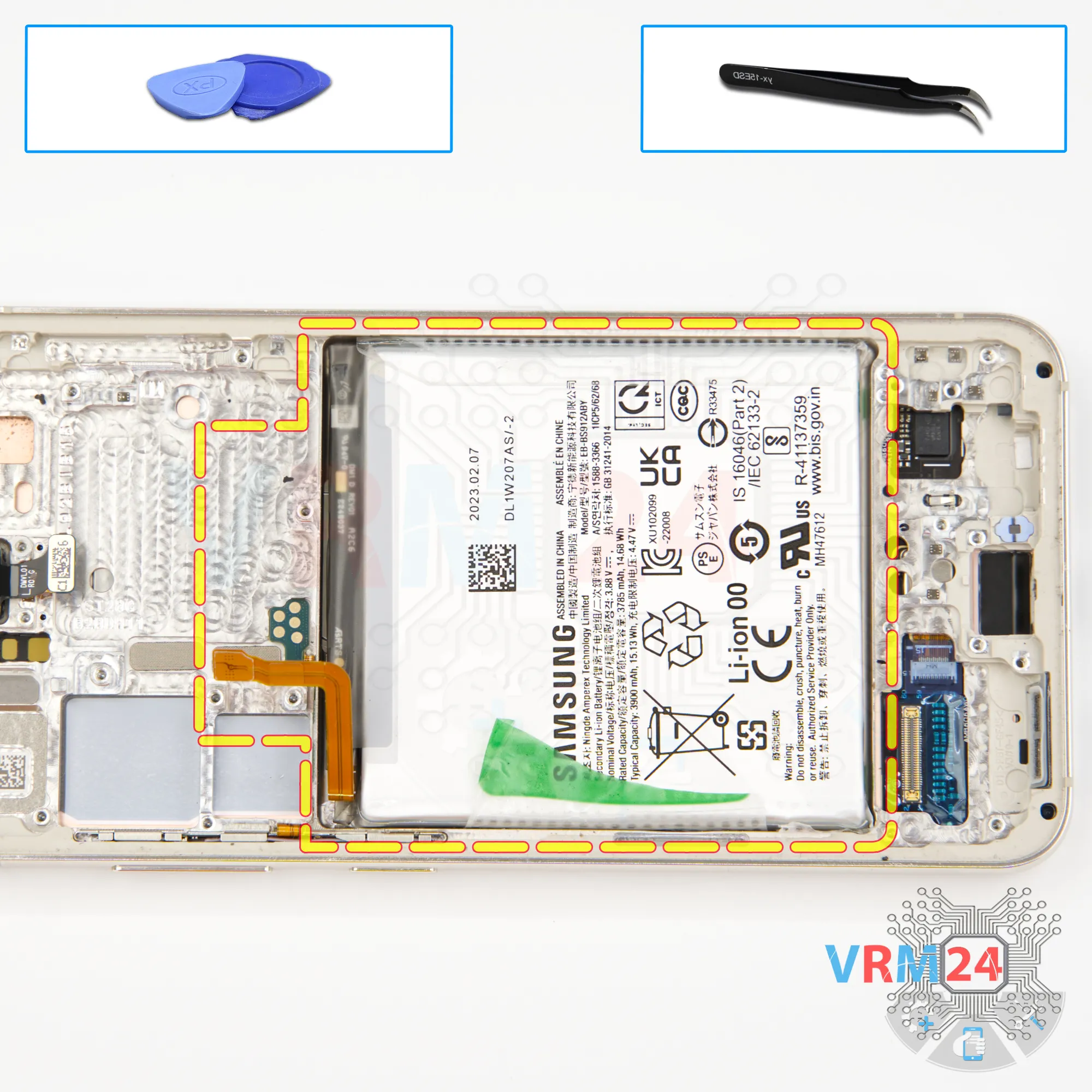

Eso deja la batería.

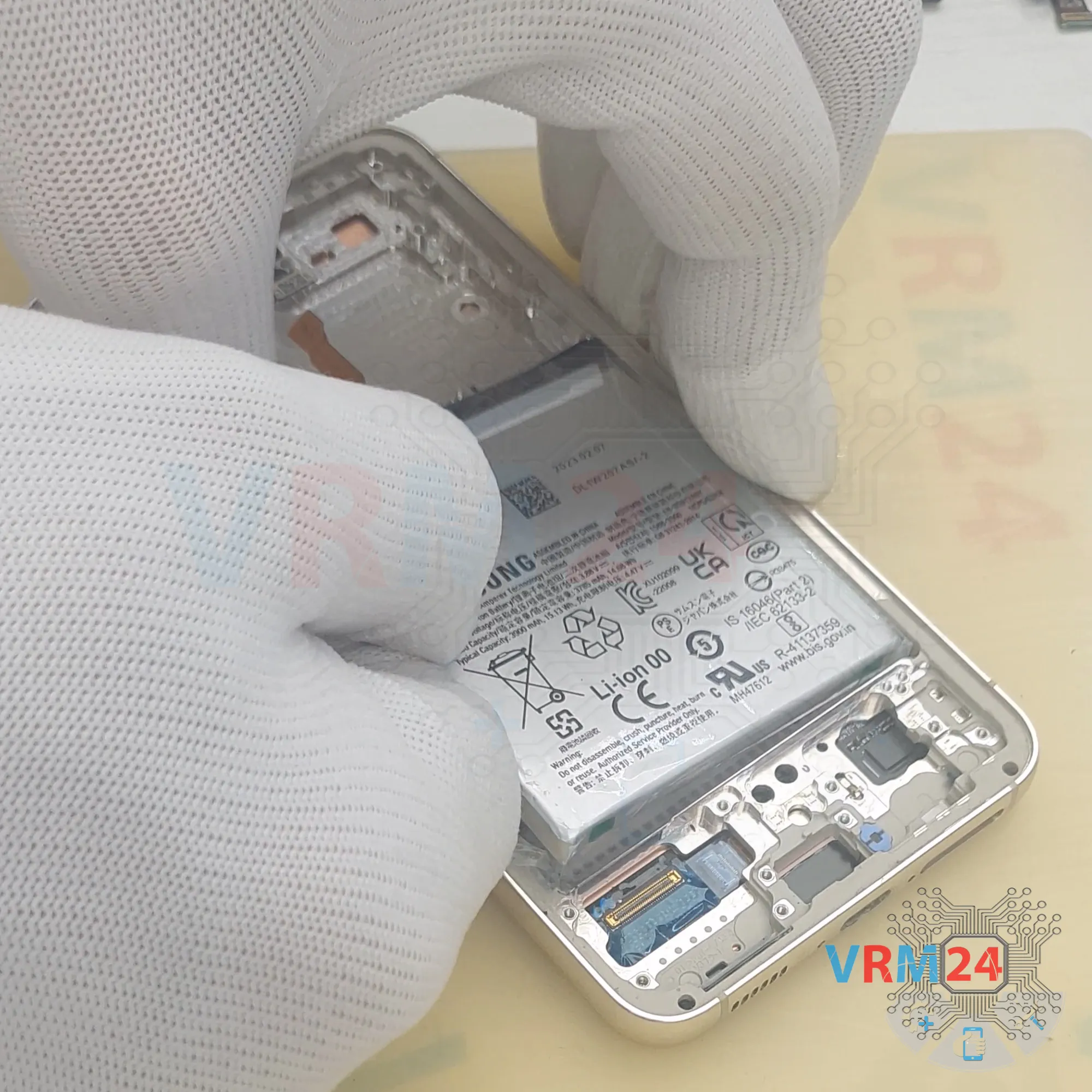

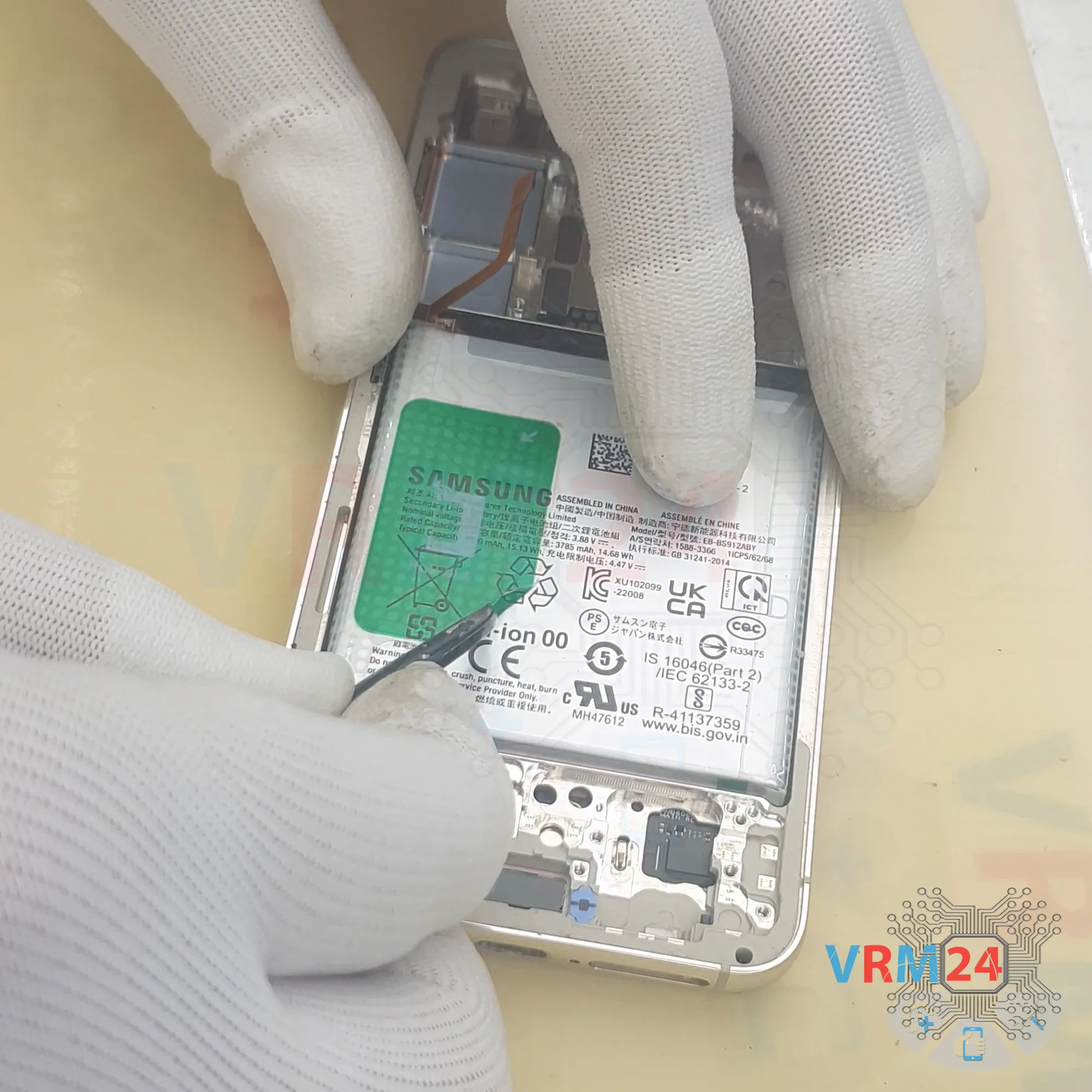

Como es típico de esta serie Samsung, hay una pestaña de extracción verde o azul en el medio. En los lados, hay películas o pestañas claras que debe doblar hacia atrás en la medida de lo posible, luego detener la pestaña central para liberar la batería.

también típico para este tipo de adhesivo y ndash; La parte de la batería probablemente se atascará más firmemente en un área, generalmente debido al calor de la batería o al marco de visualización.

Entonces, necesitamos encontrar el lugar donde la batería está atascada. Trabaja cuidadosamente con una película de plástico y, si es necesario, algo de alcohol isopropílico.

es mejor no usar una herramienta de metal, ya que eso podría perforar la carcasa de la batería.

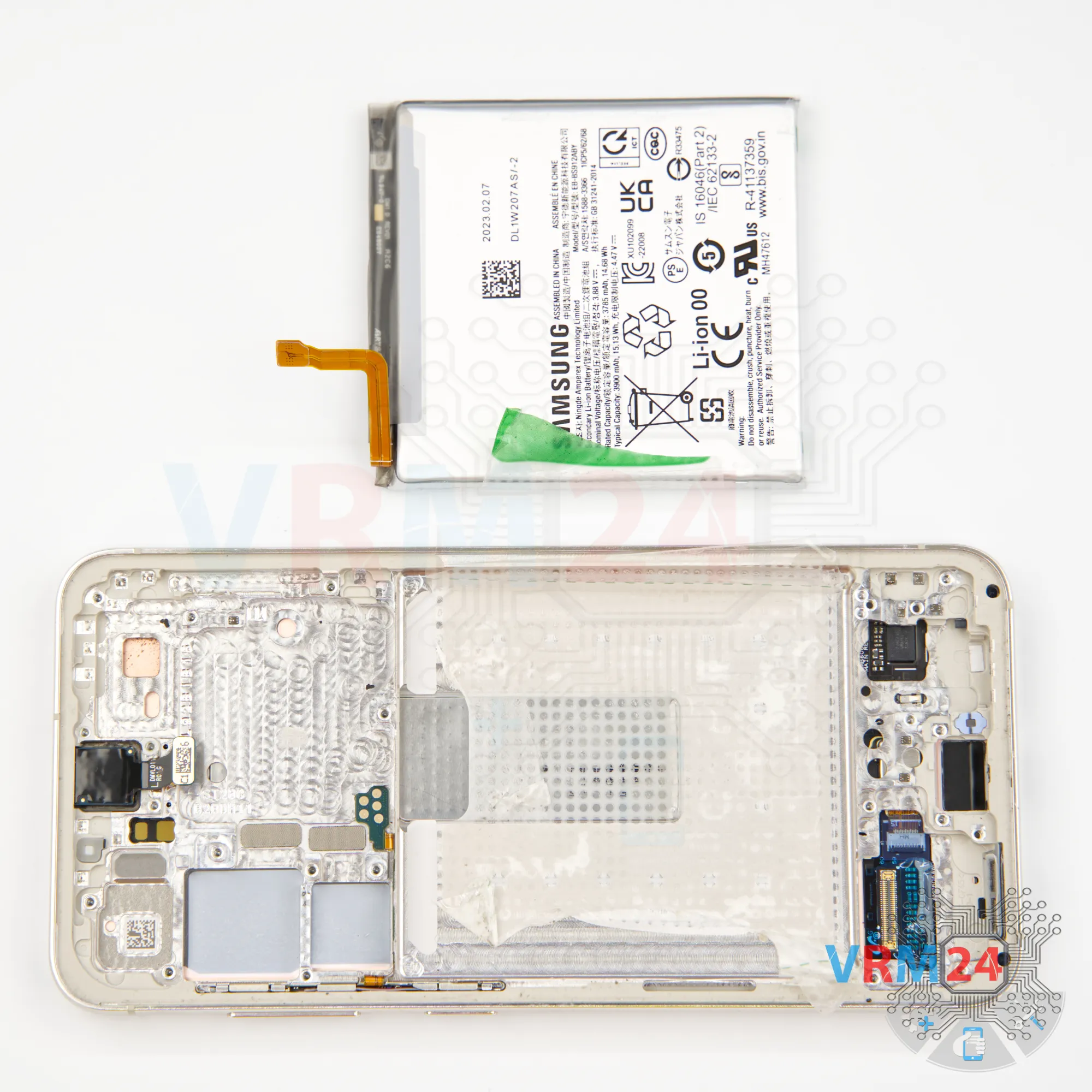

Una vez que separamos el punto atascado, el resto de la batería saldrá con bastante facilidad.

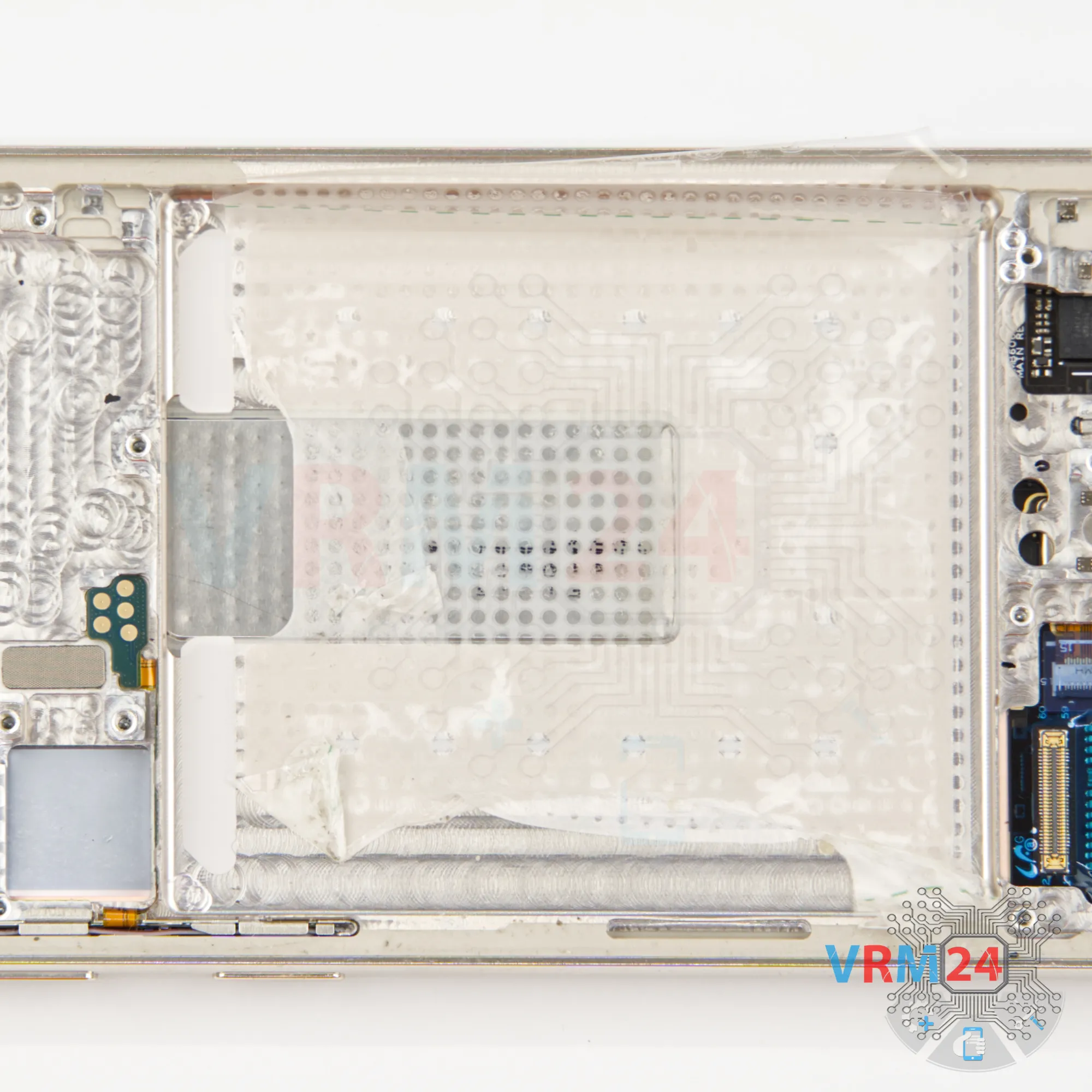

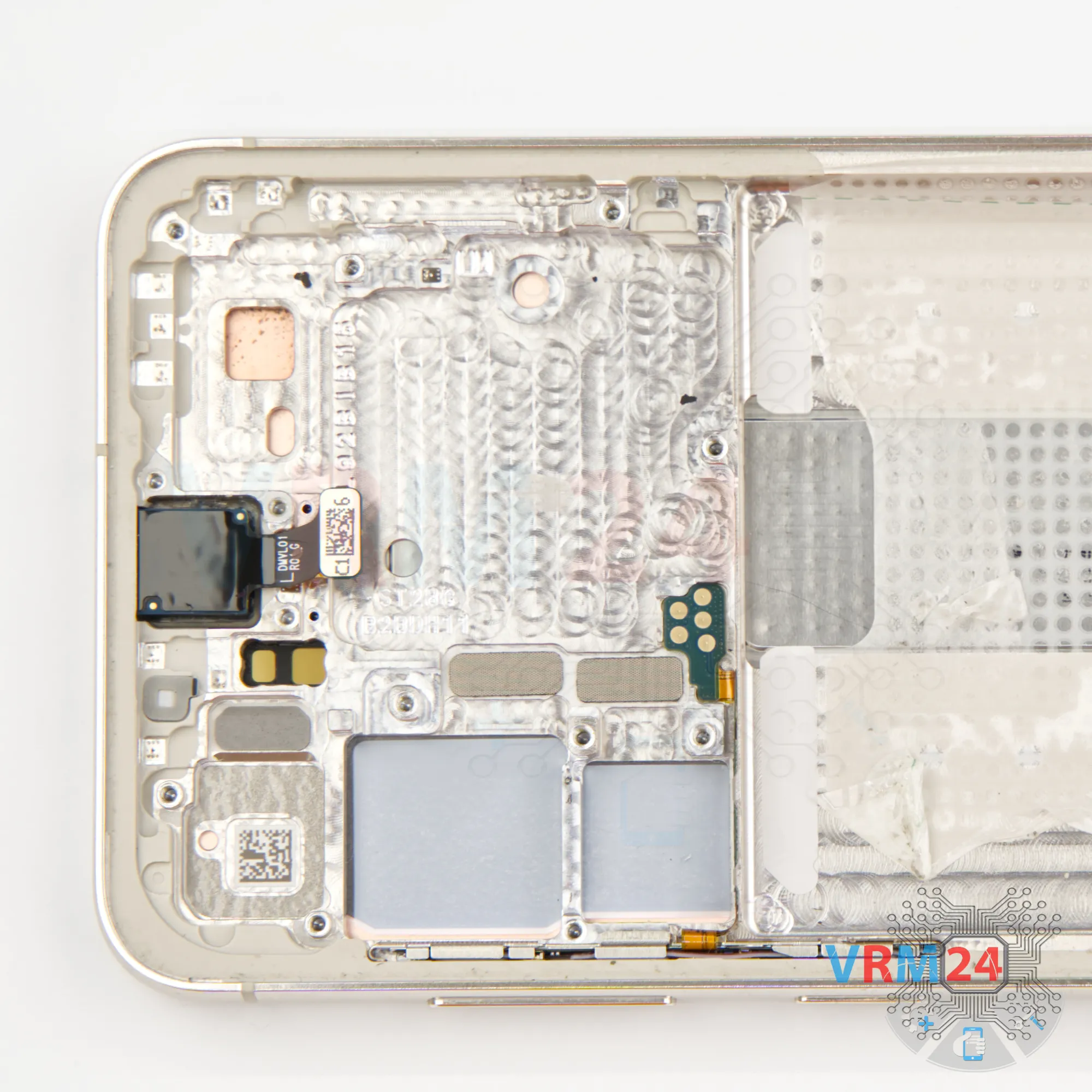

En la carcasa permaneció: la cámara frontal.
