Dificultad de desmontaje:
Duro
Duración:
12 min

Herramientas recomendadas

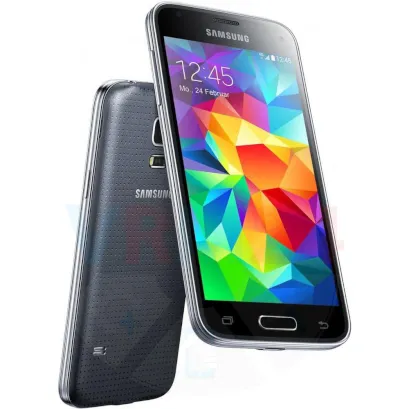

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S5 mini SM-G800 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 1/1

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 2/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 2/2

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 3/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 3/2

Paso 3. Retirar la batería

Retire con cuidado la batería.

ℹ️️ El modelo Samsung Galaxy S5 mini SM-G800 tiene una batería EB-BG800CBE con capacidad de 2100 mAh (también conocida como batería recargable).


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 4/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 4/2

Paso 4. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo y retire la tapa que oculta el conector.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 5/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 5/2

Paso 5. Desconecte el conector

Levante el conector del cable del sensor de huellas dactilares.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 6/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 6/2

Paso 6. Abrir el módulo de pantalla

⚠️ ¡Presta atención! El desmontaje tiene una tercera dificultad máxima porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos encarecidamente que se ponga en contacto con un centro de servicio especializado.

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.

⚠️ Mire de antemano la imagen de los lugares donde la pantalla táctil y los cables de la pantalla pasan debajo del módulo de pantalla para evitar daños accidentales.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 7/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 7/2

Paso 7. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 tornillos.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 8/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 8/2

Paso 8. Retirar los botones de navegación

Doblar hacia atrás / despegar los botones de navegación.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 9/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 9/2

Paso 9. Abrir la tapa central

Retire con cuidado la cubierta del medio.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 10/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 10/2

Paso 10. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 11/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 11/2

Paso 11. Desconecte los conectores

Desconecte los cables coaxial y entre placas.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 12/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 12/2

Paso 12. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 13/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 13/2

Paso 13. Desenroscar un tornillo

Con un destornillador (Philips 1,5 mm PH000), desatornille un tornillo.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 14/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 14/2

Paso 14. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 15/1 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 15/2 Cómo desmontar Samsung Galaxy S5 mini SM-G800, Paso 15/3

Paso 15. En la carcasa quedó

ℹ️️ En la carcasa quedaron: el altavoz del auricular, el altavoz, la toma de auriculares, el motor de vibración.

Instrucciones detalladas de desmontaje de Samsung Galaxy S5 mini SM-G800 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy S5 mini SM-G800 — lanzado para los mercados en diferentes países.
