Herramientas recomendadas

Pistola de aire caliente

Destornillador Phillips #000

Herramientas de la palanca / Spudger

Pinzas

Herramienta de expulsión

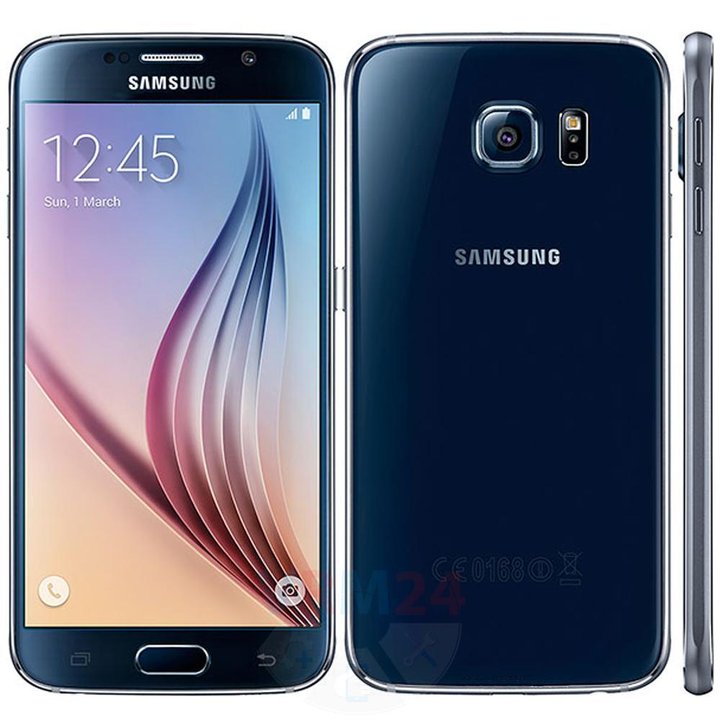

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S6 SM-G920 (Samsung G920F; G920FD (Philippines, Pakistan, Russia, Ukraine); G920FQ (Turkey); G920I (LATAM, Singapore, India, Australia, New Zealand); G920A (AT&T); G920T (T-Mobile); G920S/K (Korea); G9200 (Hong Kong); G9208 (China); G9208/SS (China); G9209 (China)) con la descripción de cada paso y el conjunto de herramientas requerido.

11492

Vistas

Gustos

—

Preguntas

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

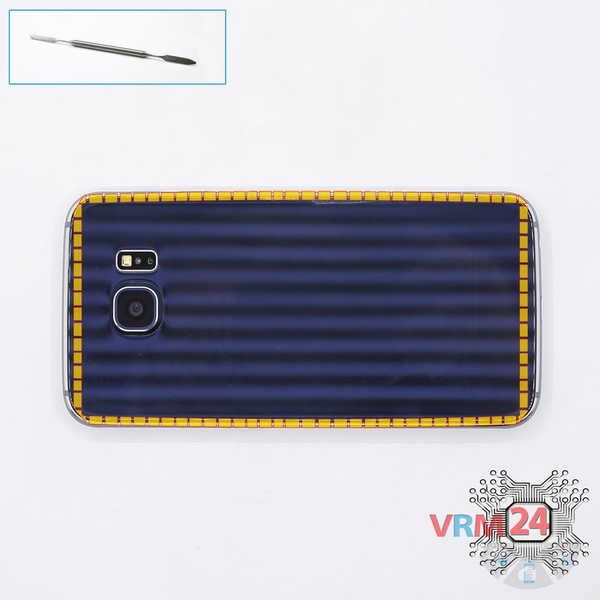

Abra la tapa trasera

Abra la cubierta trasera.

⚠ ¡Advertencia!

Para una separación cuidadosa, recomendamos utilizar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Paso 2.

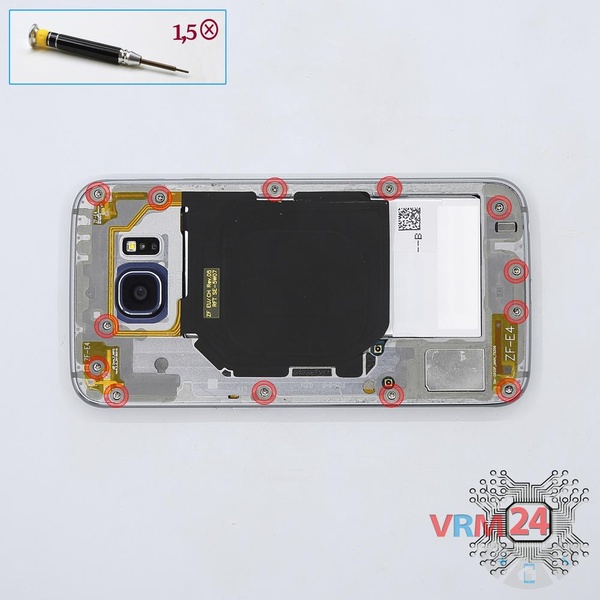

Desenrosque los tornillos

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 13 & nbsp; pernos en el marco del teléfono.

Paso 3.

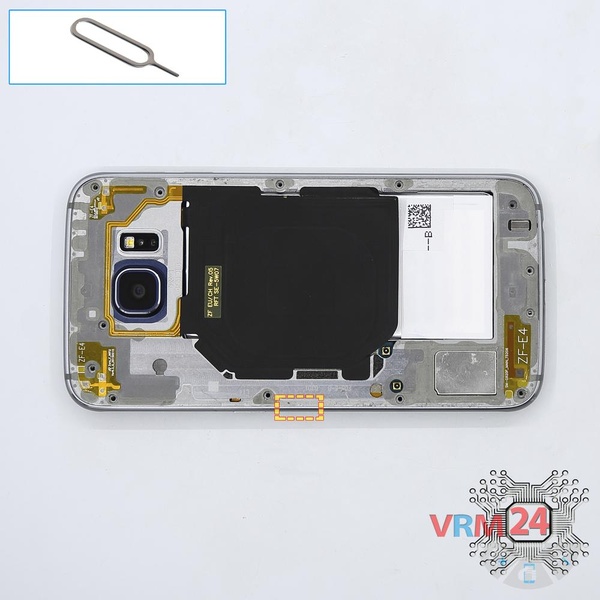

Retire la bandeja

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠ ¡Advertencia!

No presione demasiado, esto puede causar daños.

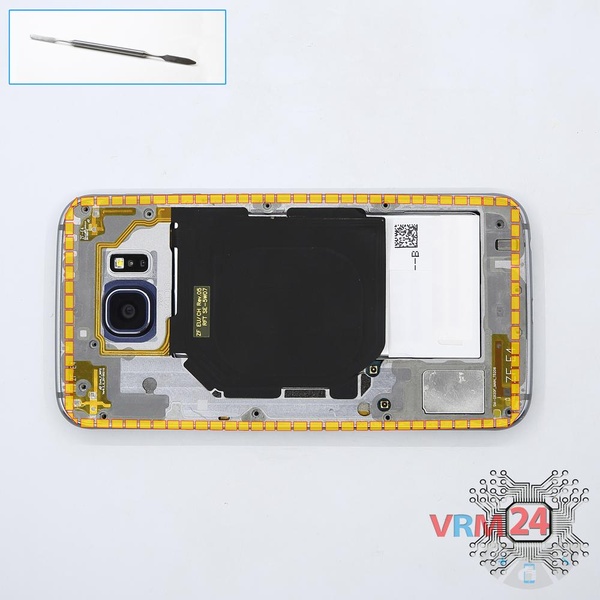

Paso 4.

Abrir la tapa central

Haga palanca y retire el marco del medio.

Paso 5.

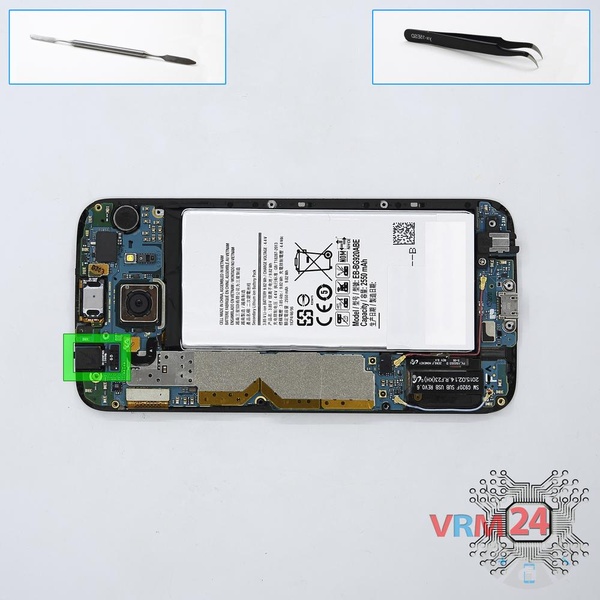

Retire la cámara frontal

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

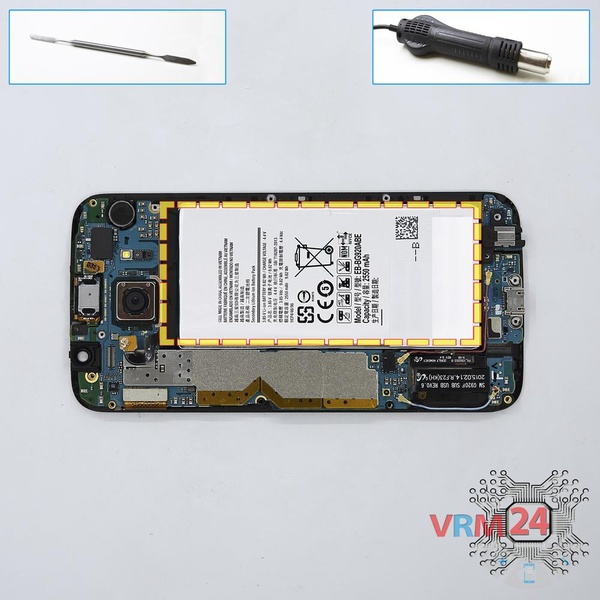

Paso 6.

Retirar la batería

Separe la batería del cuadro.

⚠ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Paso 7.

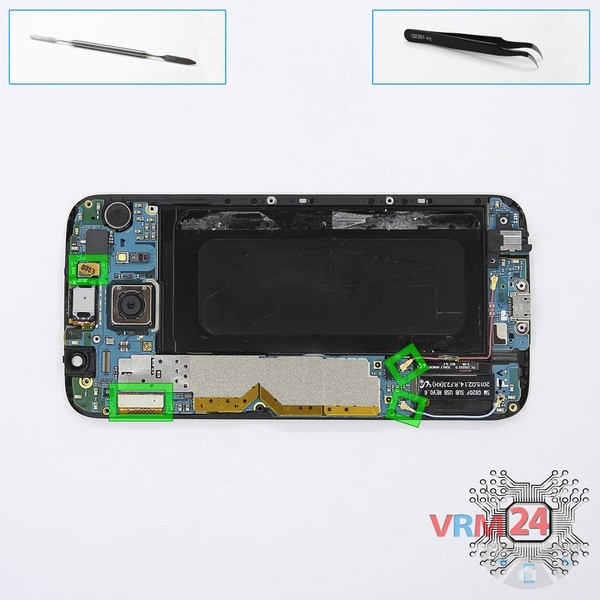

Retire la placa base

Desconecte los conectores de la PCB y extráigala.

⚠ ¡Advertencia!

La PCB principal se conecta a la placa inferior desde el interior. Necesito separarlo con cuidado.

Paso 8.

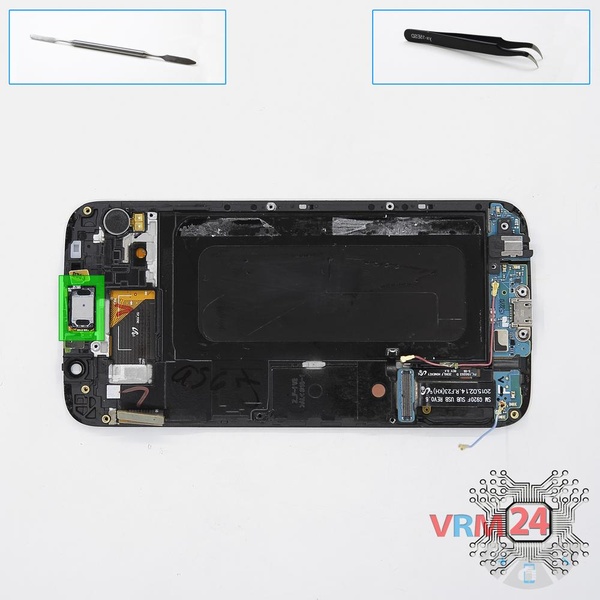

Retire el altavoz del auricular

Haga palanca y quítese el auricular (altavoz).

Paso 9.

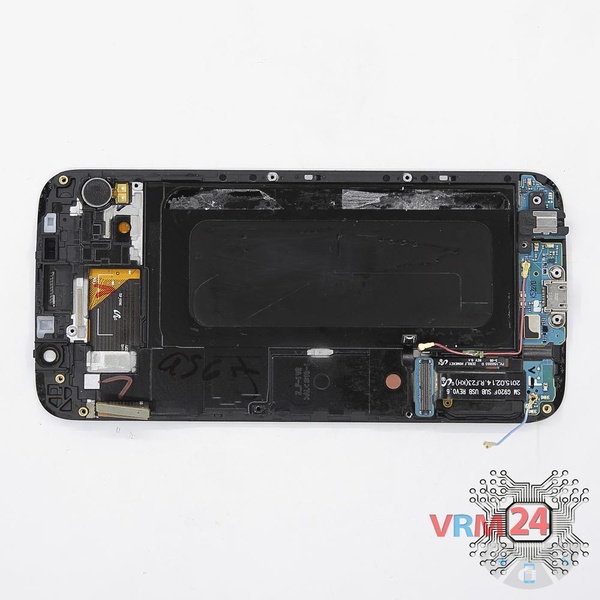

En el marco de la pantalla quedó

Las piezas están en el marco del módulo de visualización.

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

El desmontaje y la reparación tienen una dificultad hard y requieren aproximadamente 10 minutos. Nuestro manual es válido para todos los modelos Samsung Galaxy S6 SM-G920 or Samsung G920F; G920FD (Philippines, Pakistan, Russia, Ukraine); G920FQ (Turkey); G920I (LATAM, Singapore, India, Australia, New Zealand); G920A (AT&T); G920T (T-Mobile); G920S/K (Korea); G9200 (Hong Kong); G9208 (China); G9208/SS (China); G9209 (China) comercializados en distintos países.
