Desmontaje/Reparar del dispositivo móvil Samsung Galaxy S7 SM-G930 (Samsung G930F (Global); G930FD (Global; Southeast Asia); G930W8 (Canada)) con la descripción de cada paso y el conjunto de herramientas requerido.

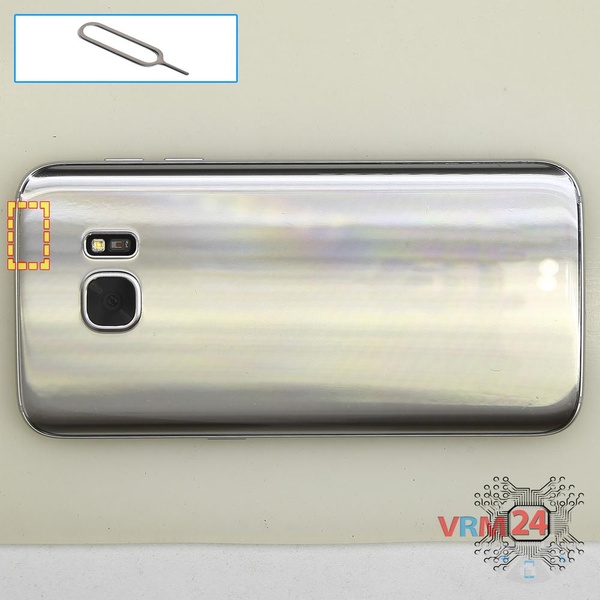

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠ ¡Advertencia!

No presione demasiado, esto puede causar daños.

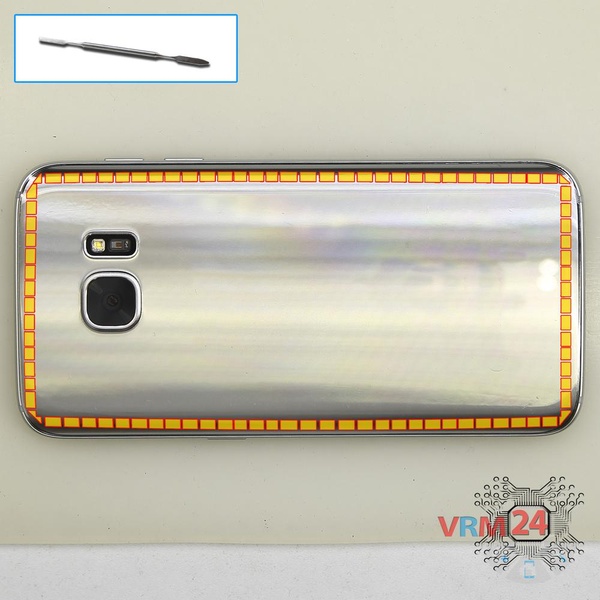

Abra la tapa trasera.

⚠ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

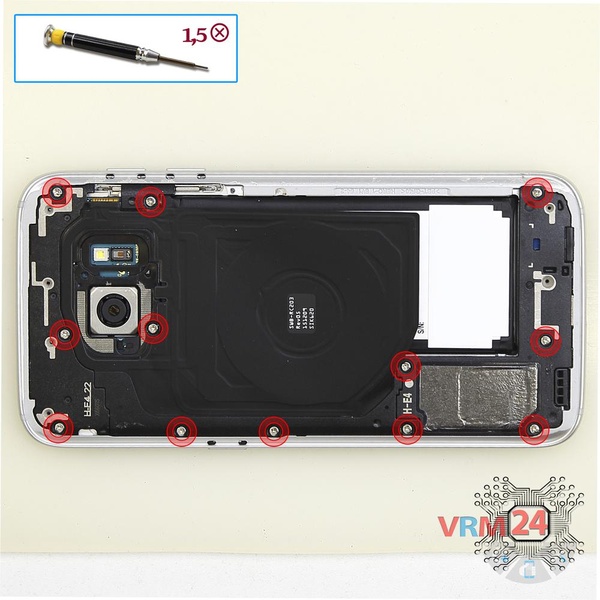

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 & nbsp; pernos en el marco del teléfono.

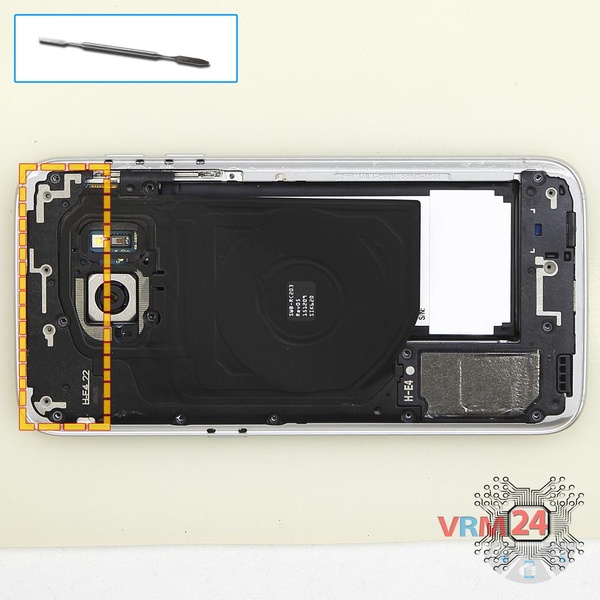

Retire la cubierta superior.

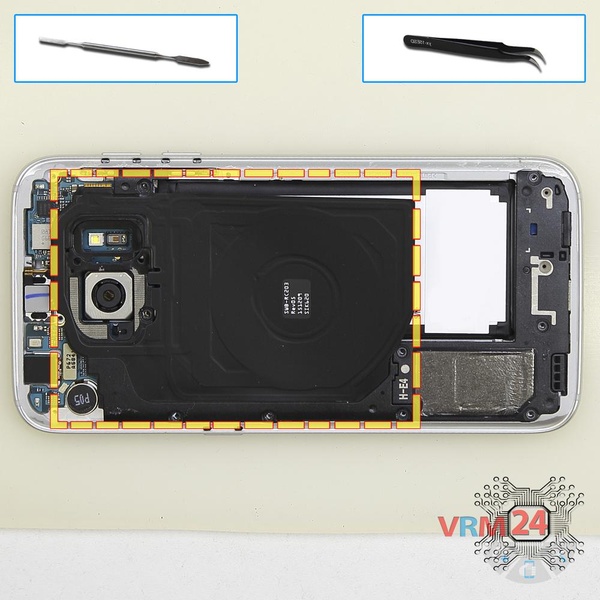

Quite el marco con etiqueta NFC.

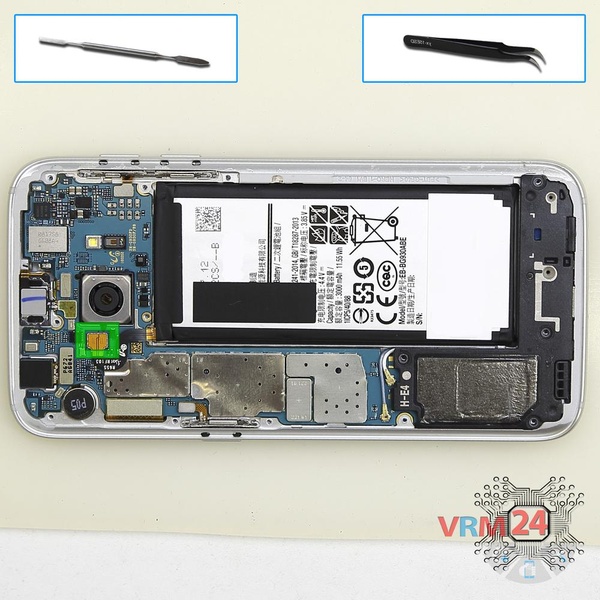

Desconecte el conector de la batería.

⚠ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

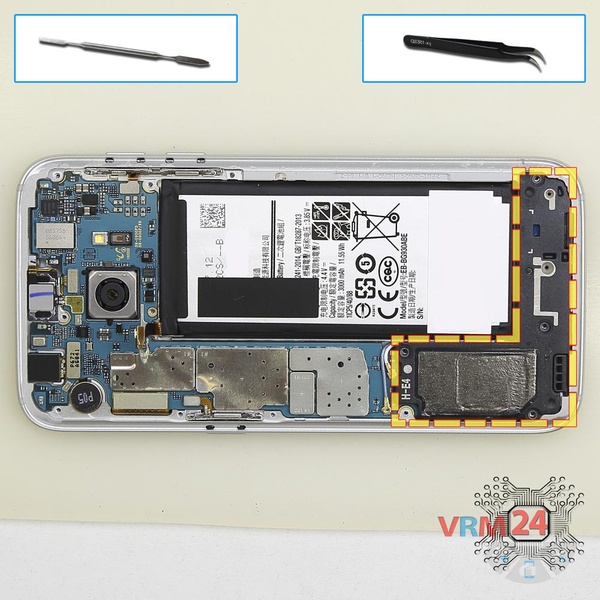

Haga palanca y retire el conjunto del zumbador (altavoz).

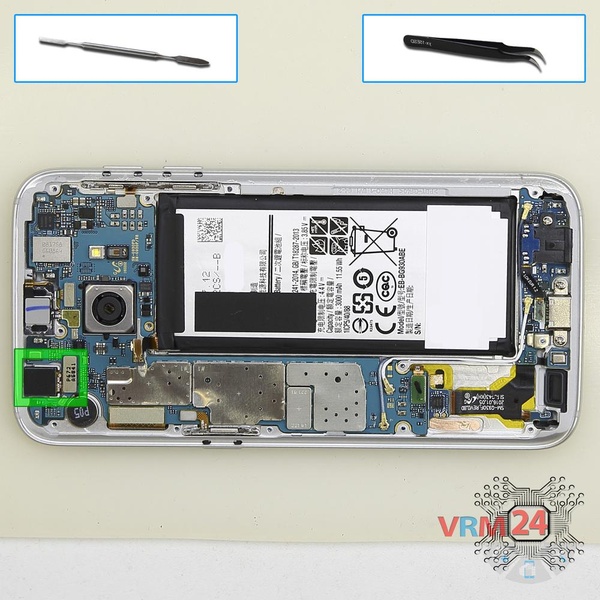

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

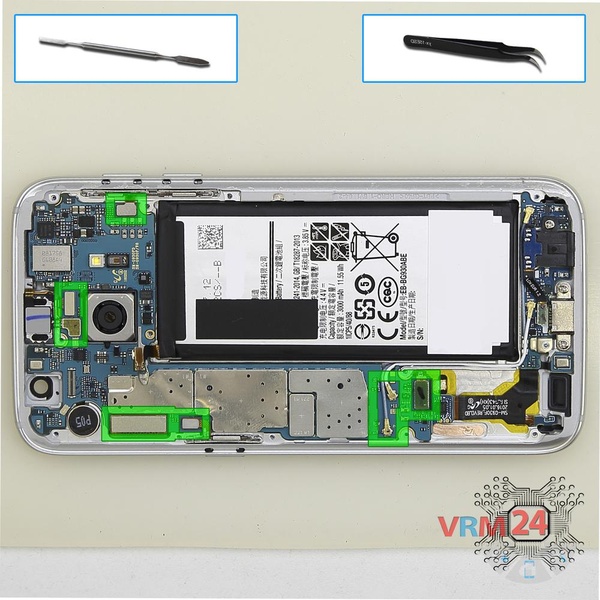

Desconecte los conectores de la PCB.

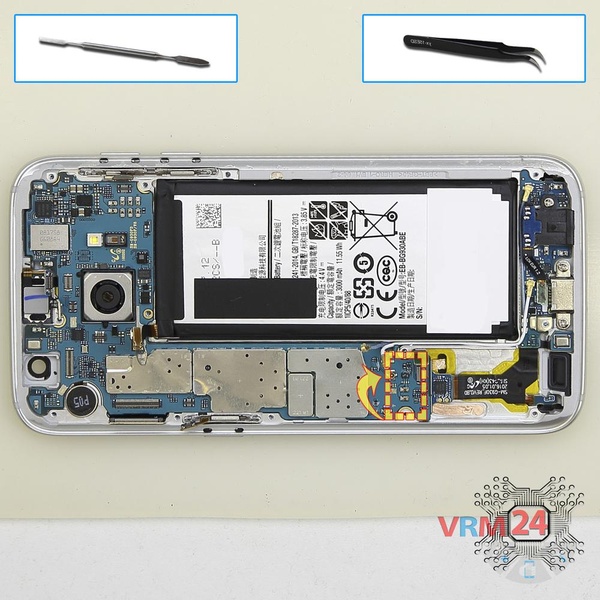

Levante la placa, desconecte el conector entre placas desde el interior y retírelo.

Levante & nbsp; el conector de entrada / toma de auriculares.

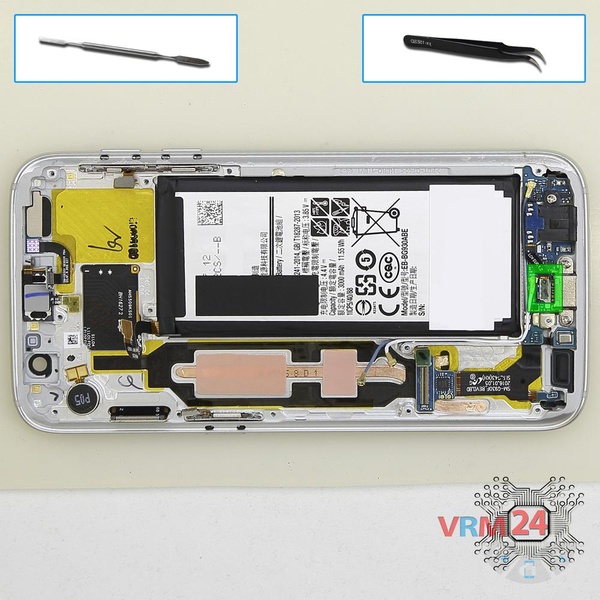

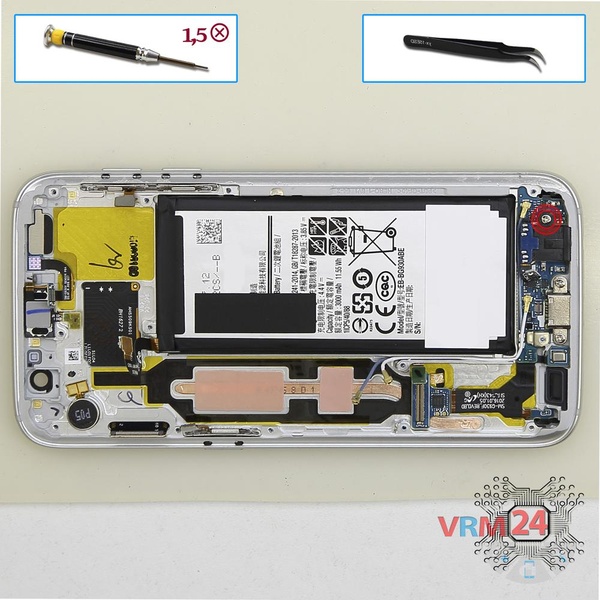

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; y retire la toma de auriculares.

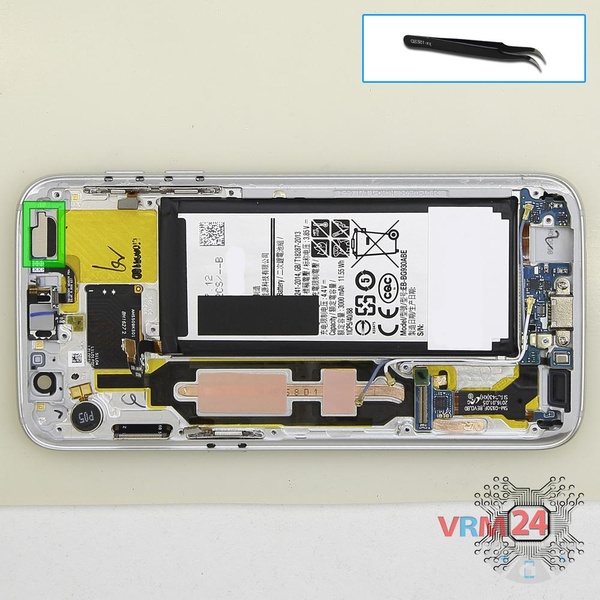

Retire el soporte.

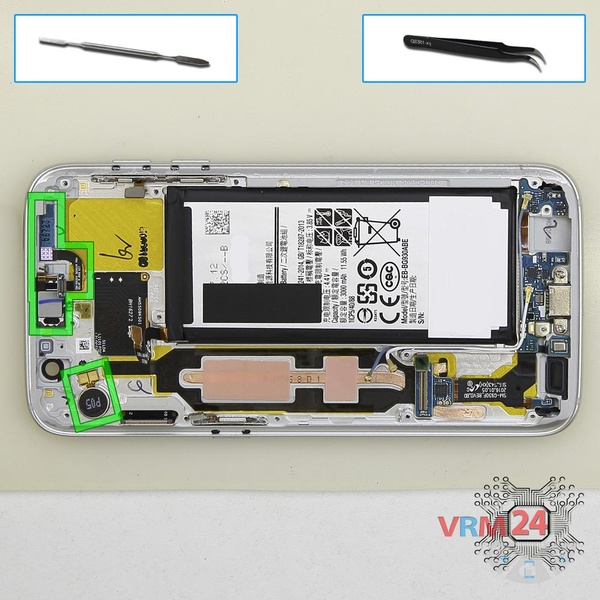

Haga palanca y retire el auricular (altavoz), el motor de vibración y el sensor de proximidad.

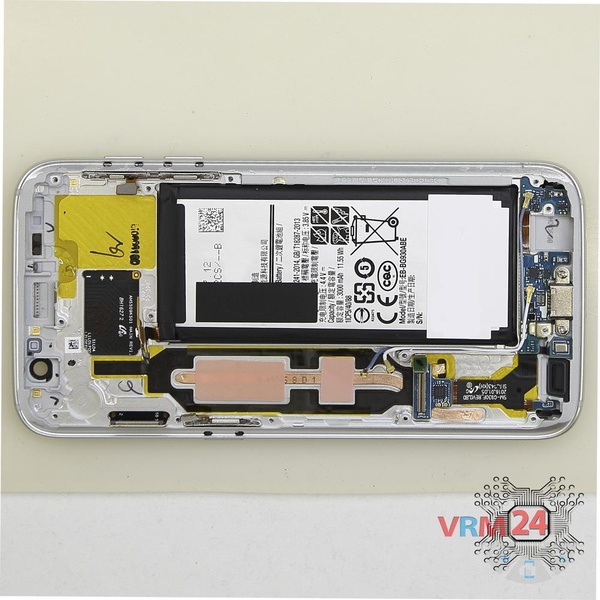

Las piezas están en el marco del módulo de visualización.
