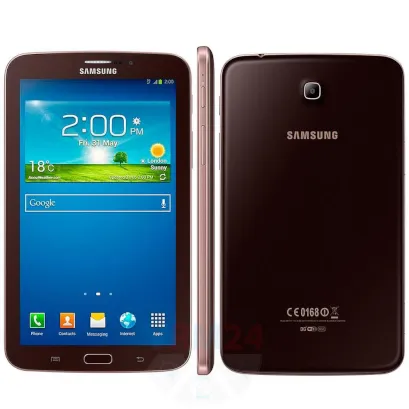

Samsung Galaxy Tab 3 7.0'' SM-T211

Dificultad de desmontaje:
Fácil

Duración:
10 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Tab 3 7.0'' SM-T211 (Samsung Galaxy Tab 3 7.0 P3210, Samsung T210) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 1/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 1/2

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 2/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 2/2

Paso 2.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 5 & nbsp; pernos que sujetan la batería.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 3/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 3/2

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 3/3

Paso 3.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 4/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 4/2

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 4/3

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 4/4

Paso 4.

Desconecte los conectores de la PCB.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 5/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 5/2

Paso 5.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 2 & nbsp; pernos que sujetan la toma de auriculares.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 6/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 6/2

Paso 6.

Levante el conector y retire la toma de auriculares.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 7/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 7/2

Paso 7.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 8/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 8/2

Paso 8.

Retire la PCB.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 9/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 9/2

Paso 9.

Retire la tapa con antenas.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 10/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 10/2

Paso 10.

Haga palanca y retire la cámara principal.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 11/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 11/2

Paso 11.

Retire el cable con la cámara frontal (selfie) y el sensor de proximidad.

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 12/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 12/2

Paso 12.

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 13/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 13/2

Paso 13.

Haga palanca y retire dos conjuntos de timbre (altavoz).

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 14/1

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 14/2

Cómo desmontar Samsung Galaxy Tab 3 7.0'' SM-T211, Paso 14/3

Paso 14.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Samsung Galaxy Tab 3 7.0'' SM-T211 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Samsung #Samsung Galaxy Tab 3 7.0'' SM-T211

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Tab 3 7.0'' SM-T211 — Samsung Galaxy Tab 3 7.0 P3210, Samsung T210 lanzado para los mercados en diferentes países.
