Dificultad de desmontaje:
Fácil
Duración:
4 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Tab 4 7.0'' SM-T231 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 1/1 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 1/2

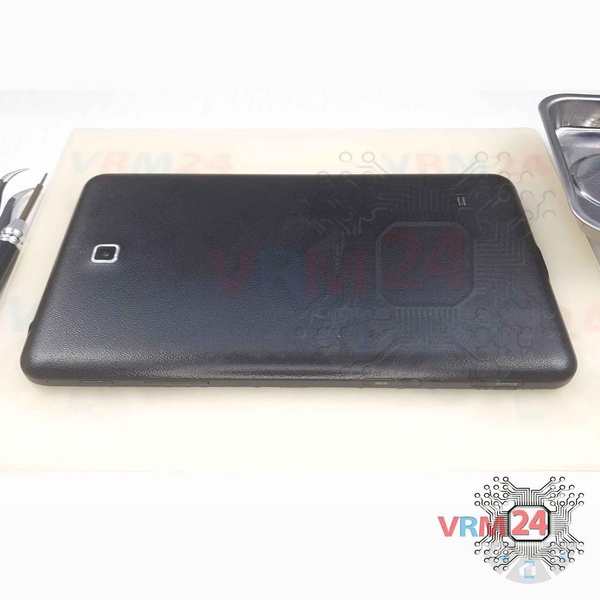

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 2/1 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 2/2 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 2/3

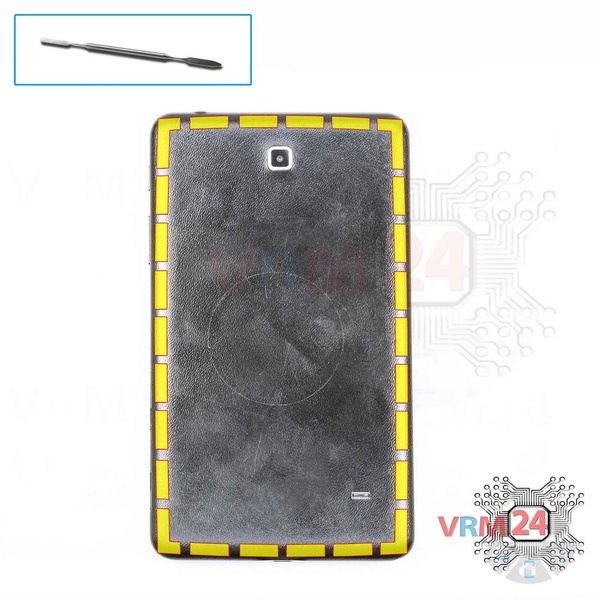

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 3/1 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 3/2 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 3/3

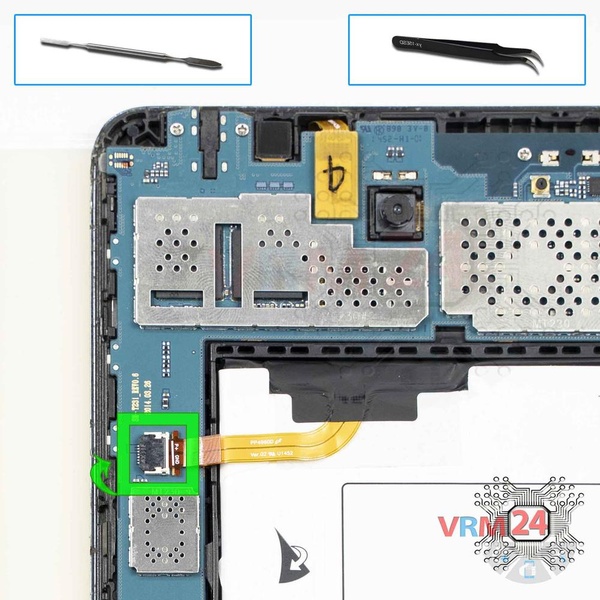

Paso 3. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Samsung Galaxy Tab 4 7.0 SM-T231 tiene una batería EB-BT230FBE con 4000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 4/1 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 4/2 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 4/3 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 4/4

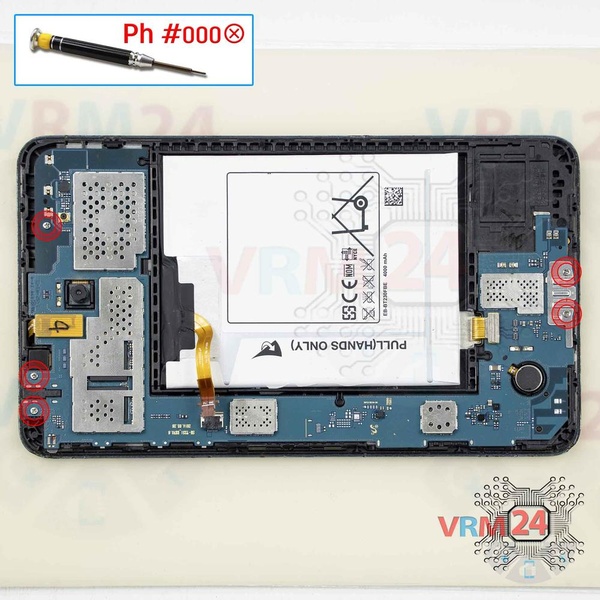

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos.


Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 5/1 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 5/2 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 5/3

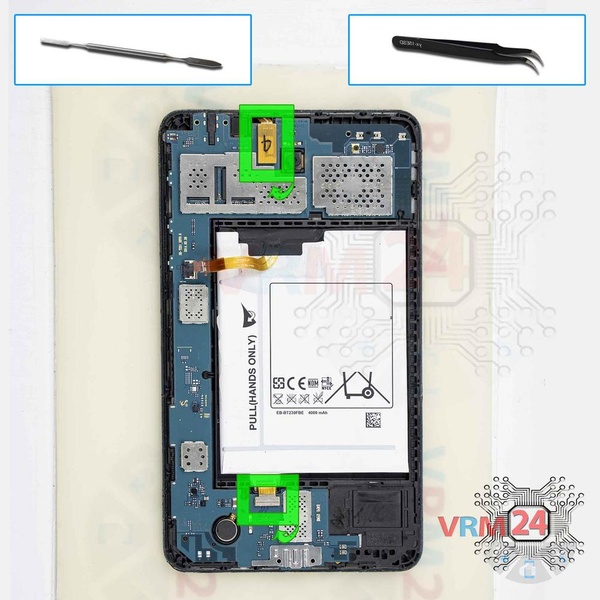

Paso 5. Desconecte los conectores

Levante los conectores del cable del módulo de pantalla y el altavoz del auricular.


Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 6/1 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 6/2 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 6/3

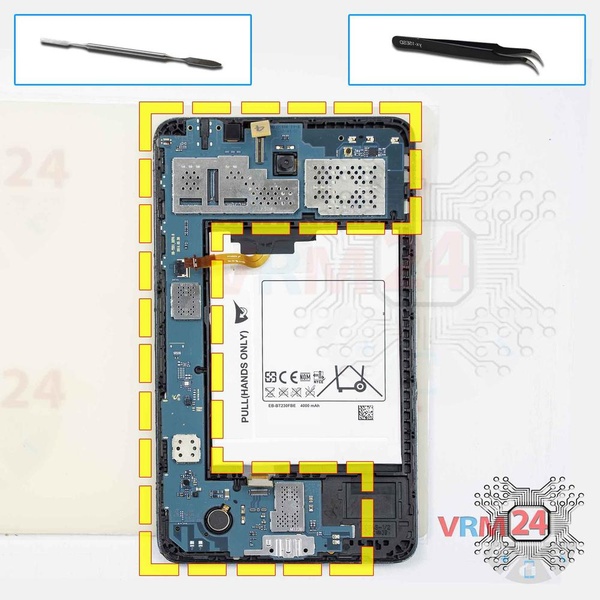

Paso 6. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 7/1 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 7/2 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 7/3 Cómo desmontar Samsung Galaxy Tab 4 7.0'' SM-T231, Paso 7/4

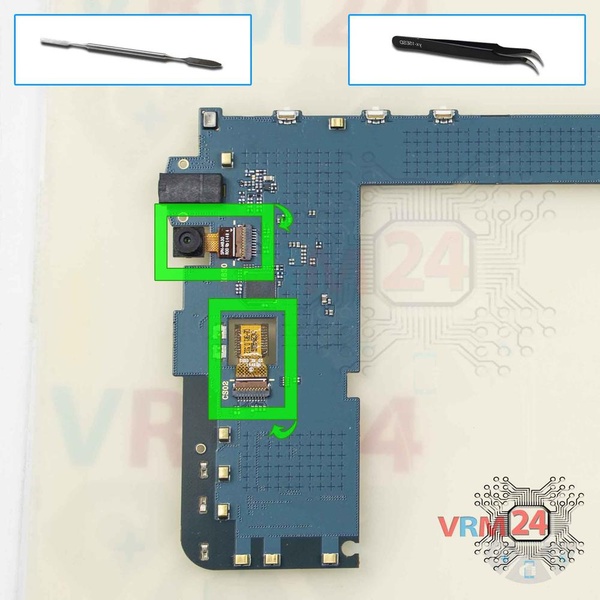

Paso 7. Retire las cámaras

Desconecta los conectores y quita las cámaras frontal (selfie) y trasera.

Instrucciones detalladas de desmontaje de Samsung Galaxy Tab 4 7.0'' SM-T231 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 4 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Tab 4 7.0'' SM-T231 — lanzado para los mercados en diferentes países.
