Dificultad de desmontaje:
Fácil
Duración:
10 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Tab A 9.7'' SM-T555 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 1/1

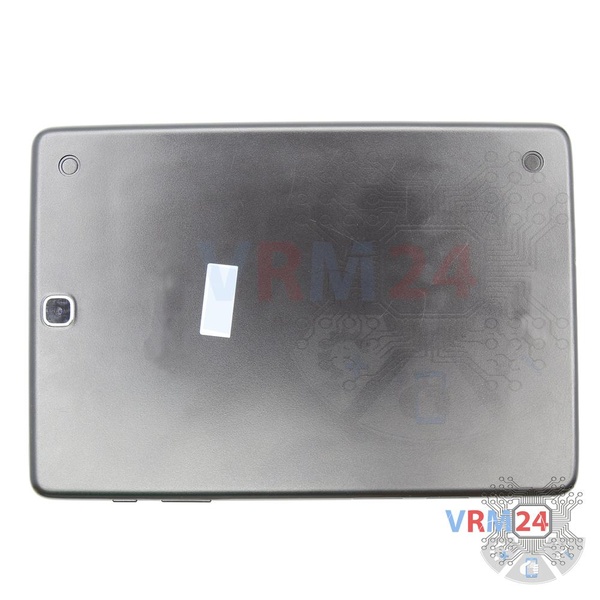

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 2/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 2/2

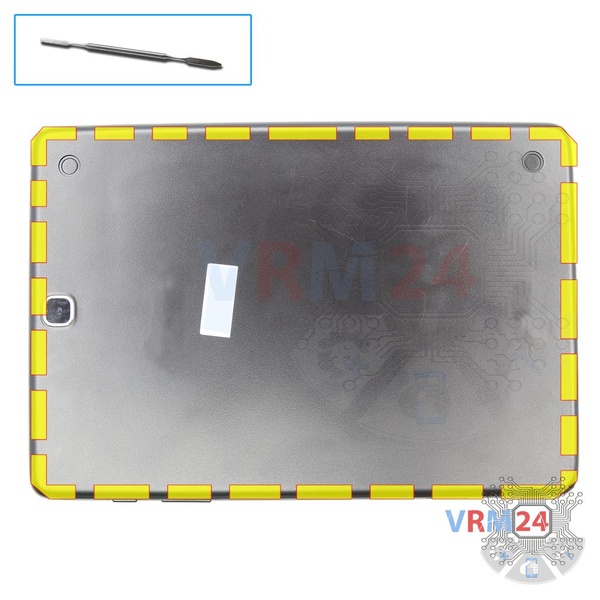

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 3/1

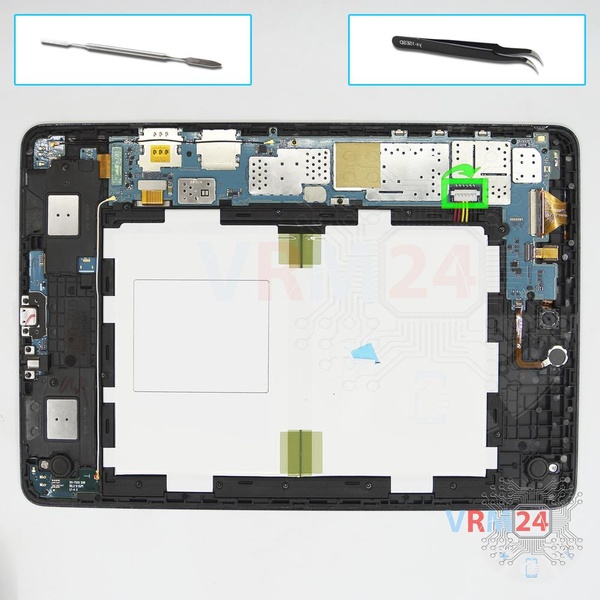

Paso 3. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Samsung Galaxy Tab A 9.7 '' SM-T555 tiene una batería EB-BT550ABE con capacidad de 6000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 4/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 4/2

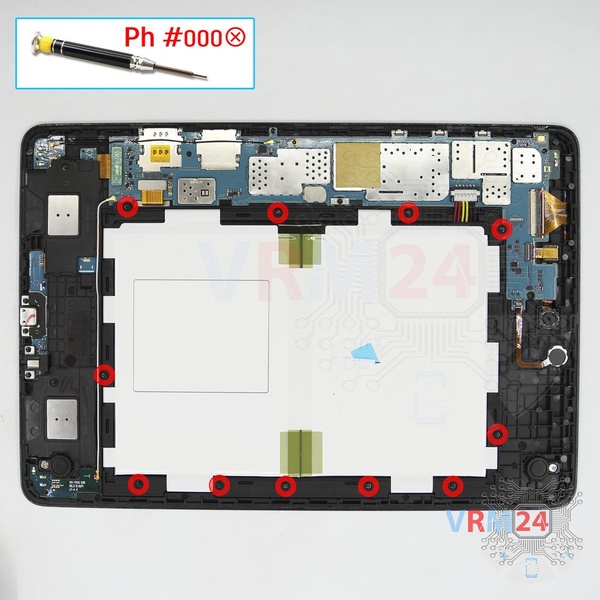

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 11 tornillos que sujetan la batería.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 5/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 5/2

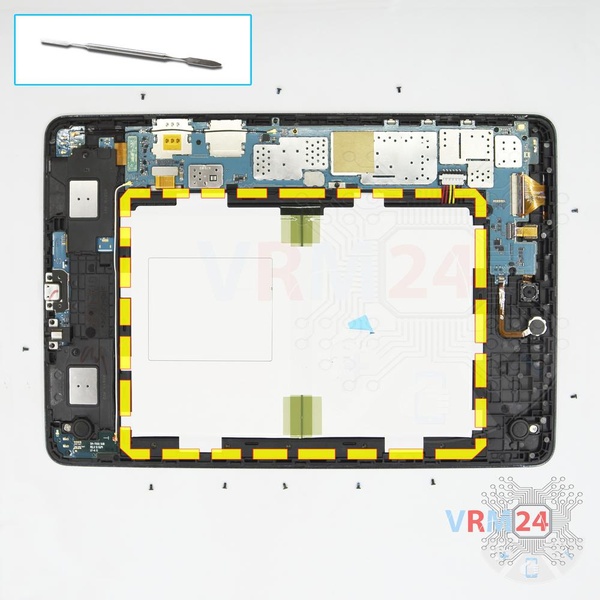

Paso 5. Retirar la batería

Retire con cuidado la batería.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 6/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 6/2

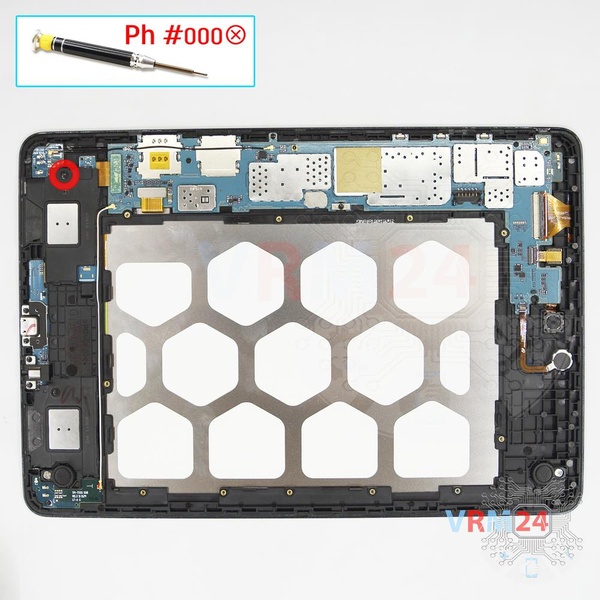

Paso 6. Desenroscar un tornillo

Con un destornillador (Phillips de 1,5 mm PH000), desatornille un tornillo que sujeta el altavoz.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 7/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 7/2

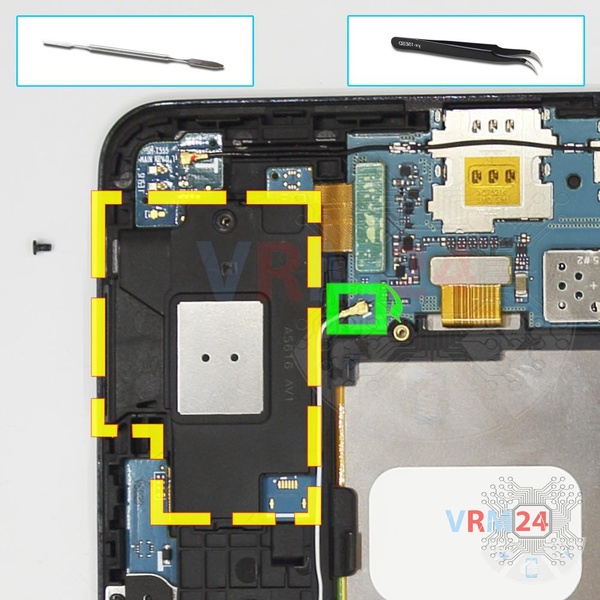

Paso 7. Retire el altavoz

Levante el conector del cable coaxial y retire el altavoz.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 8/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 8/2

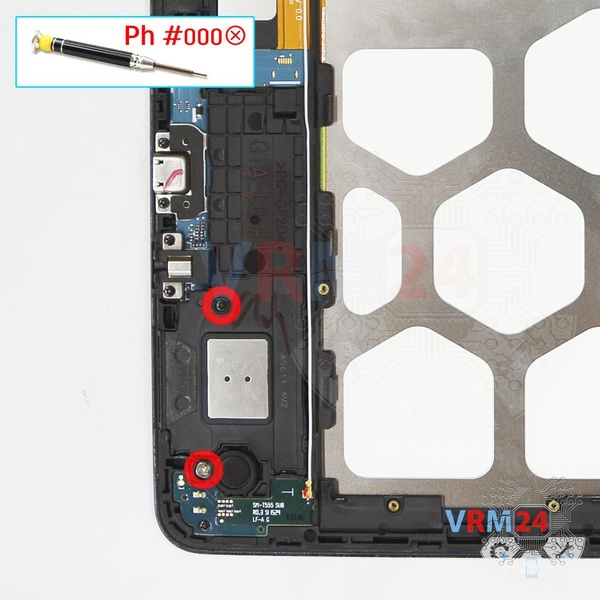

Paso 8. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos que sujetan el altavoz.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 9/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 9/2

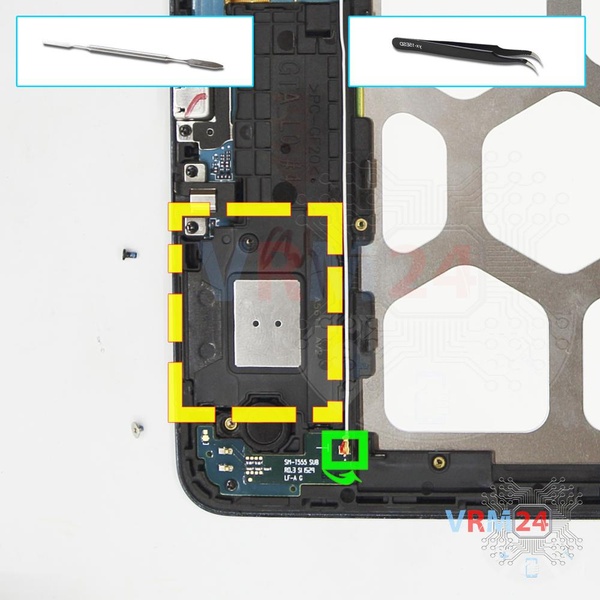

Paso 9. Retire el altavoz

Desconecte el conector del cable coaxial y retire el altavoz.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 10/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 10/2

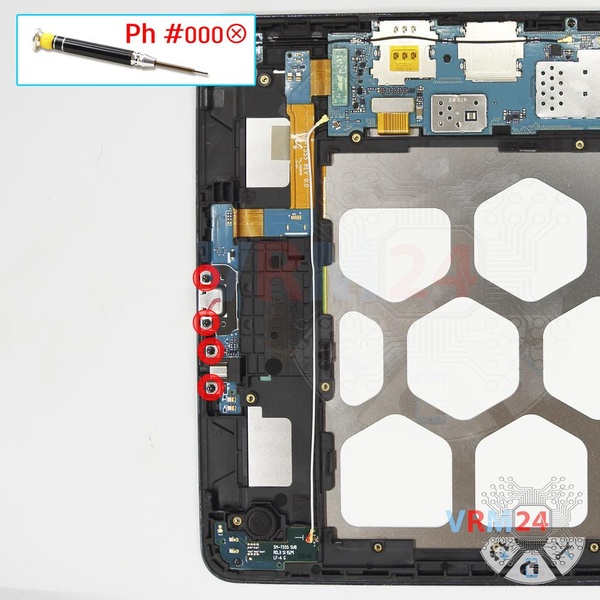

Paso 10. Desenrosque los tornillos

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 4 tornillos que sujetan el puerto de carga y la toma de auriculares.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 11/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 11/2

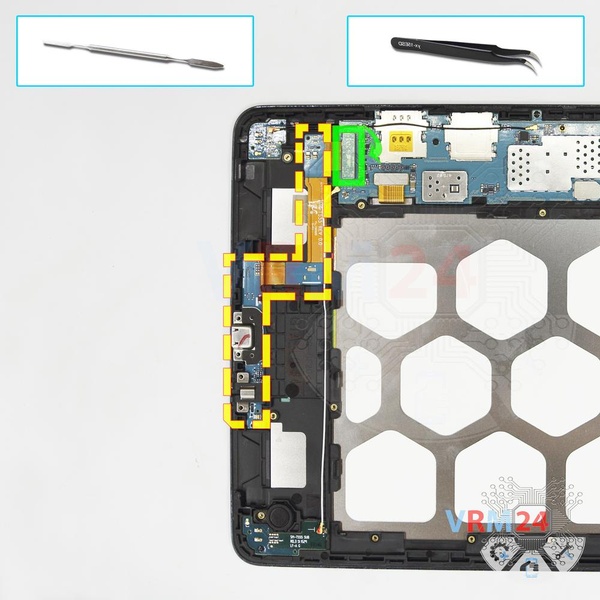

Paso 11. Retire la placa secundaria

Desconecte el conector y retire la placa secundaria.

ℹ️️ La placa contiene un puerto de carga (Micro USB), toma de auriculares, contactos de resorte para una unidad de antena.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 12/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 12/2

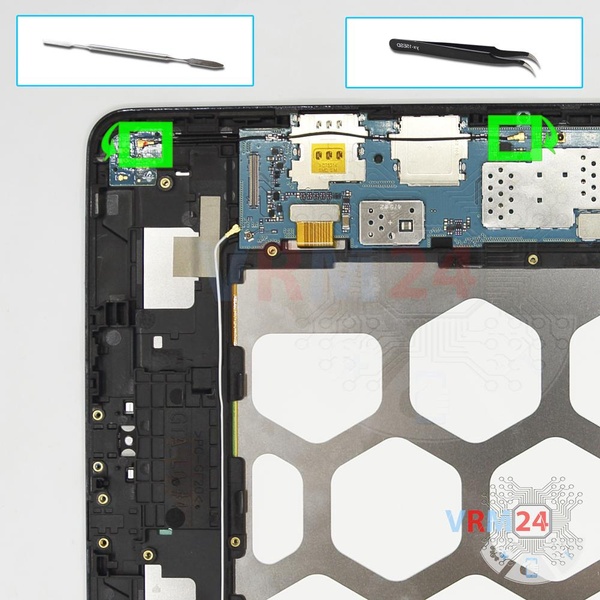

Paso 12. Retire el cable coaxial

Levante los conectores y retire el cable coaxial.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 13/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 13/2

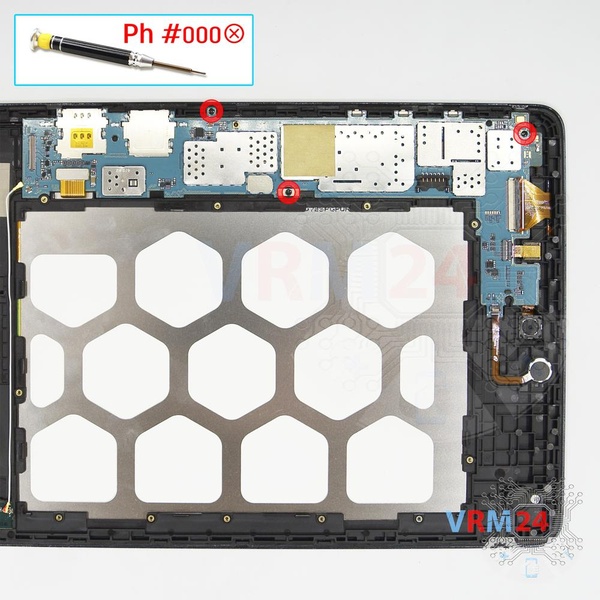

Paso 13. Retire la placa base

Con un destornillador (Philips PH000 de 1,5 mm), desatornille los tres tornillos que sujetan la placa base.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 14/1

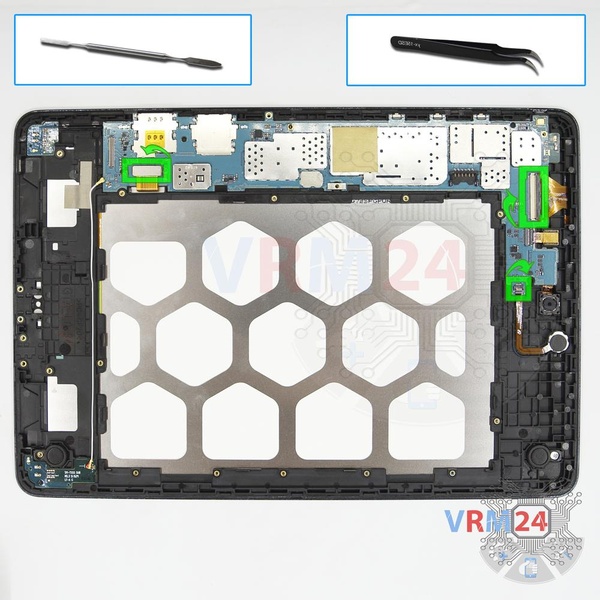

Paso 14. Desconecte los conectores

Levante los conectores de la pantalla, la pantalla táctil, el motor de vibración.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 15/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 15/2

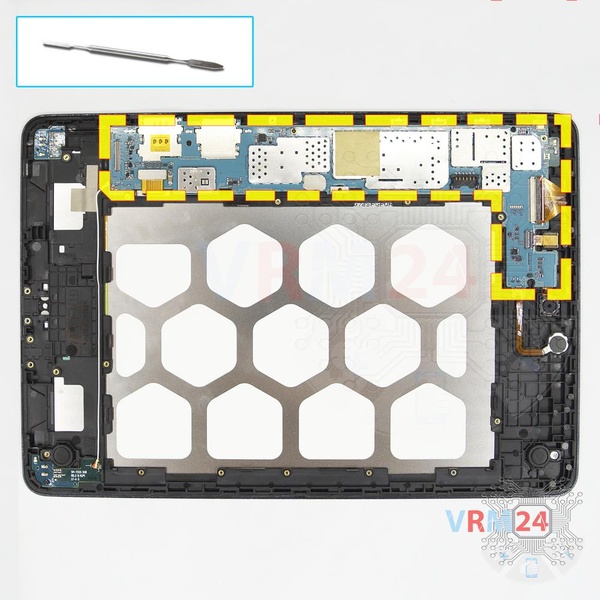

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 16/1 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 16/2 Cómo desmontar Samsung Galaxy Tab A 9.7'' SM-T555, Paso 16/3

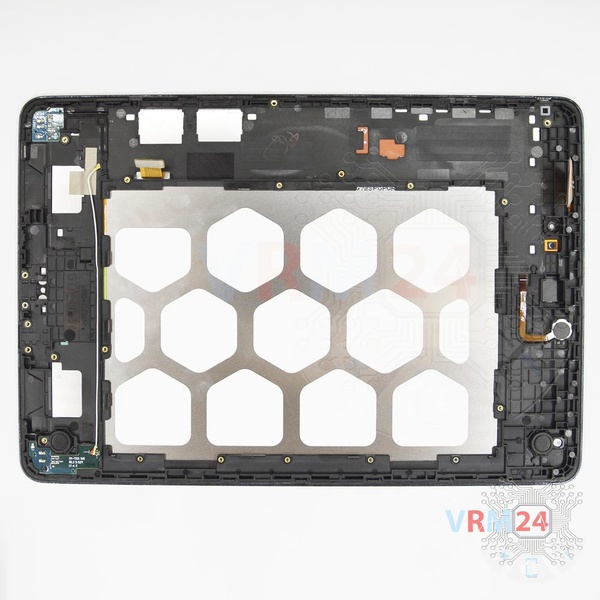

Paso 16. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: tableros pequeños, motor de vibración, cable coaxial.

Instrucciones detalladas de desmontaje de Samsung Galaxy Tab A 9.7'' SM-T555 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Tab A 9.7'' SM-T555 — lanzado para los mercados en diferentes países.
