⚠️ Antes de desmontarlo, no olvide apagar su teléfono.
Fácil
15 min
Herramientas recomendadas
![Destornillador Phillips #000](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Pinzas](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)
![Herramienta no metálica](/media/sorl-cache/0b/df/0bdfe688ecb106c95aed8bb43b26e27d.jpg)

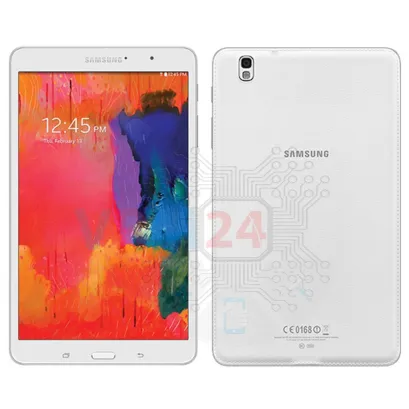

Desmontaje/Reparar del dispositivo móvil Samsung Galaxy Tab Pro 8.4'' SM-T320 (Samsung Galaxy Tab Pro 8.4) con la descripción de cada paso y el conjunto de herramientas requerido.
Especialista en creación, distribución y gestión de contenidos.
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 2/1](/media/sorl-cache/5b/09/5b0977e61f76b34b75c729adb1760e20.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 2/2](/media/sorl-cache/22/ad/22ad0e4cf89c31e79b331793825412c1.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 2/3](/media/sorl-cache/c0/c0/c0c078de0e2f48ca86ae35b6fd89db2a.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 2/4](/media/sorl-cache/de/ed/deed4adb0d5f3cbef46ab66a366b069e.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 2/5](/media/sorl-cache/03/fe/03fe89a36cc4a2b97376e3c068249520.webp)
Paso 2. Abra la tapa trasera
Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.
No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.
⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 3/1](/media/sorl-cache/0e/0b/0e0b6eb6d3c2f99052499bbf01136ae3.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 3/2](/media/sorl-cache/44/55/4455dafa7522e975a31088117e679513.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 3/3](/media/sorl-cache/d7/c8/d7c8be882233112749aa2b8c6c795cc7.webp)
Paso 3. Desenrosque los tornillos
Con un destornillador (Phillips 1,5 mm PH000), desatornille los cuatro tornillos que sujetan la batería.
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 4/1](/media/sorl-cache/65/0f/650f78aec24d3f85ee5cfc7e15772896.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 4/2](/media/sorl-cache/83/d8/83d8904d341678402911dda540175aa3.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 4/3](/media/sorl-cache/f5/9d/f59d3fe62a2c3284a817ed14f5d255af.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 4/4](/media/sorl-cache/39/b5/39b58912864531642ea538ee1e41b78d.webp)
Paso 4. Retirar la batería
Levante el conector y retire la batería.
ℹ️️ El modelo Samsung Galaxy Tab Pro 8.4 SM-T320 tiene una batería T4800E con una capacidad de 4800 mAh (también conocida como batería recargable).
⚠️ Es muy recomendable desconectar primero el conector para evitar posibles cortocircuitos durante el desmontaje.
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 5/1](/media/sorl-cache/5c/06/5c064abb035858949975c3bc7c1bf150.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 5/2](/media/sorl-cache/2d/3f/2d3f6436cea093b1297ec25b7ddaeab4.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 5/3](/media/sorl-cache/ce/6c/ce6c759c2c280c600a7fe7e170f316f0.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 5/4](/media/sorl-cache/d6/ed/d6ed82961bedd2523b6ae99354aebb59.webp)
Paso 5. Retire el puerto de carga
Con un destornillador (Phillips 1,5 mm PH000), desatornille dos tornillos, levante el conector y retire el puerto de carga.
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 6/1](/media/sorl-cache/4b/2e/4b2ee9e14e04403f9e4fef861a433282.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 6/2](/media/sorl-cache/ba/a8/baa8b4a48d0561111ba3fed05b1f0faf.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 6/3](/media/sorl-cache/f9/f4/f9f41609ff83c19fb52d4b34e648cad0.webp)
Paso 6. Desenrosque los tornillos
Con un destornillador (Phillips 1,5 mm PH000), desatornille los dos tornillos que sujetan la PCB.
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 8/1](/media/sorl-cache/f7/00/f700398a21500f672c5ec2a54248c5ae.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 8/2](/media/sorl-cache/6b/17/6b17d106d1e5f062e66f971847e46591.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 8/3](/media/sorl-cache/48/27/48275ec2031cc3b9f6759416057cfff9.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 8/4](/media/sorl-cache/95/35/9535e70075cb5e614aa9374dead871ce.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 8/5](/media/sorl-cache/ed/8c/ed8c37dc7c7f238ef61e7494d4b57fe0.webp)
Paso 8. Desconecte los conectores
Haz palanca en los conectores de los botones laterales, altavoz, módulo de visualización, cámara frontal, cámara trasera, toma de auriculares, botones de navegación, cable coaxial.
⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 9/1](/media/sorl-cache/66/30/6630a0e1ac77bfbb92d5d5dea37adc94.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 9/2](/media/sorl-cache/f6/0b/f60b98211fb42da310d8c6bc9e4271d6.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 9/3](/media/sorl-cache/67/ab/67ab1b52142ffab439058d77ff32181c.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 9/4](/media/sorl-cache/18/7f/187fbe8c82fcb9fc016a90fdf07e24a6.webp)
Paso 9. Retire la placa base
Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.
⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 12/1](/media/sorl-cache/22/3f/223f7077d147b9809a753e52c6a54ca4.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 12/2](/media/sorl-cache/9d/5a/9d5abba2e366493b9a90f9591fda6969.webp)
![Cómo desmontar Samsung Galaxy Tab Pro 8.4'' SM-T320, Paso 12/3](/media/sorl-cache/07/37/0737dbe4875b54ab90cb44ac12e1412e.webp)
Paso 12. En el marco de la pantalla quedó
ℹ️️ En el marco de la pantalla quedaron: el altavoz, el motor de vibración, la toma de auriculares, el cable coaxial, la placa pequeña.
Instrucciones detalladas de desmontaje de Samsung Galaxy Tab Pro 8.4'' SM-T320 en el video, realizadas por nuestro centro de reparación y servicio móvil:
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
![Evgenii Kuzmin](/media/1st_pic.jpg)
Disassembling\Repairing tiene fácil complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Galaxy Tab Pro 8.4'' SM-T320 — Samsung Galaxy Tab Pro 8.4 lanzado para los mercados en diferentes países.
