Dificultad de desmontaje:
Duro
Duración:
15 min

Herramientas recomendadas

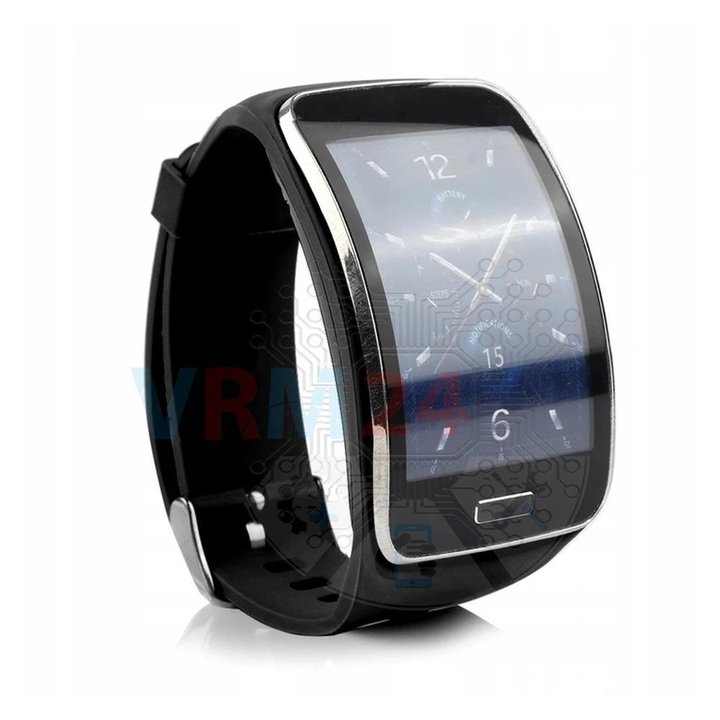

Desmontaje/Reparar del dispositivo móvil Samsung Smartwatch Gear S SM-R750 (Samsung Gear S SM-R750) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 1/1 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 1/2

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 2/1 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 2/2 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 2/3

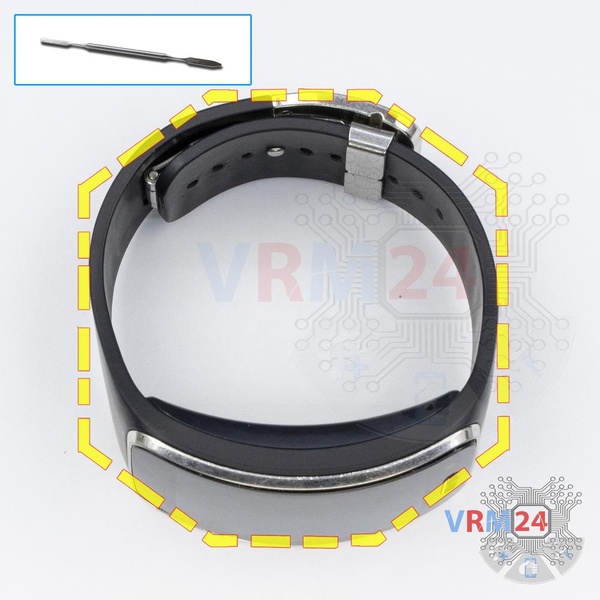

Paso 2. Desabrochar la correa

Quítate el reloj y tira de las correas desde ambos extremos con las manos hasta que quede un pequeño espacio entre el dispositivo y la ranura de la correa. Después, use su dedo para empujar el dispositivo hacia afuera desde el frente de la correa.


Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 3/1 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 3/2 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 3/3 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 3/4 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 3/5 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 3/6

Paso 3. Abrir el módulo de pantalla

⚠️ ¡Presta atención! El desmontaje tiene una tercera dificultad máxima porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos encarecidamente que se ponga en contacto con un centro de servicio especializado.

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.


Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 4/1 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 4/2 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 4/3 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 4/4

Paso 4. Abrir la tapa central

Retire con cuidado la cubierta intermedia con la placa base, la batería y el módulo de pantalla.


Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 5/1 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 5/2

Paso 5. Desconecte el conector

Levante el conector y retire el módulo de visualización.


Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 6/1 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 6/2 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 6/3 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 6/4

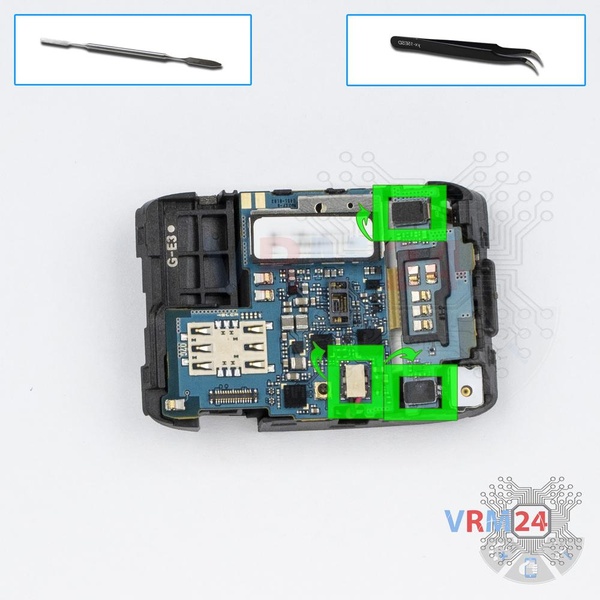

Paso 6. Desconecte los conectores

Levante los conectores de la batería, el micrófono y los botones de navegación.


Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 7/1 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 7/2 Cómo desmontar Samsung Smartwatch Gear S SM-R750, Paso 7/3

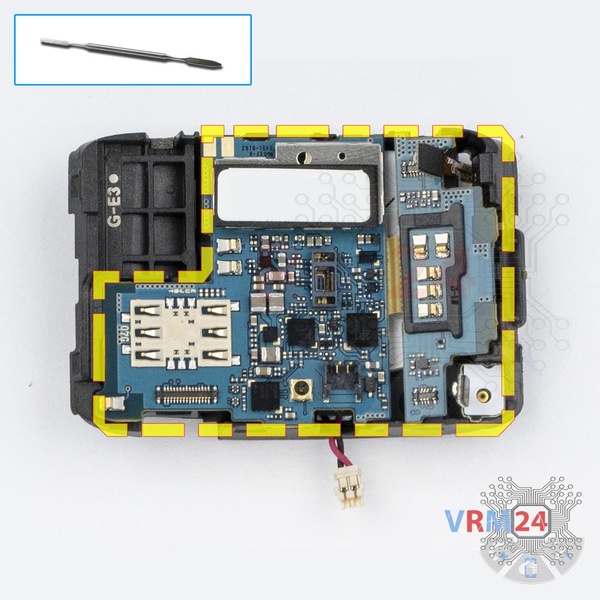

Paso 7. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Instrucciones detalladas de desmontaje de Samsung Smartwatch Gear S SM-R750 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 15 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Samsung Smartwatch Gear S SM-R750 — Samsung Gear S SM-R750 lanzado para los mercados en diferentes países.
