Dificultad de desmontaje:
Duro
Duración:
14 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Sony Xperia XZ1 Compact (Sony Xperia XZ1 Compact G8441) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 1/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 1/2

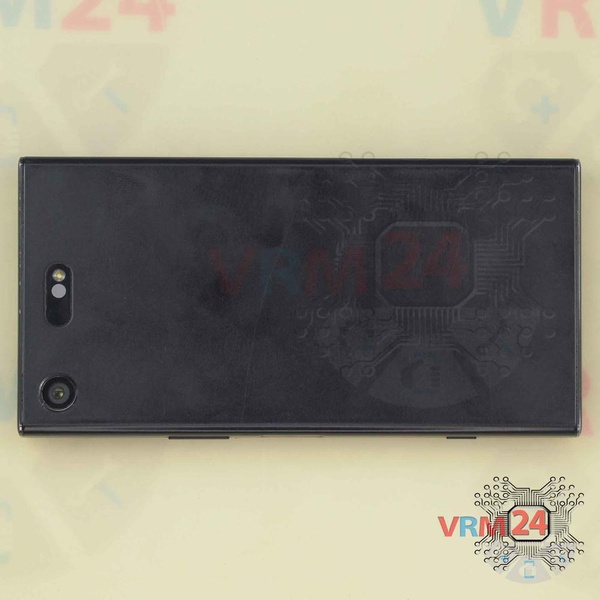

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 2/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 2/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 2/3

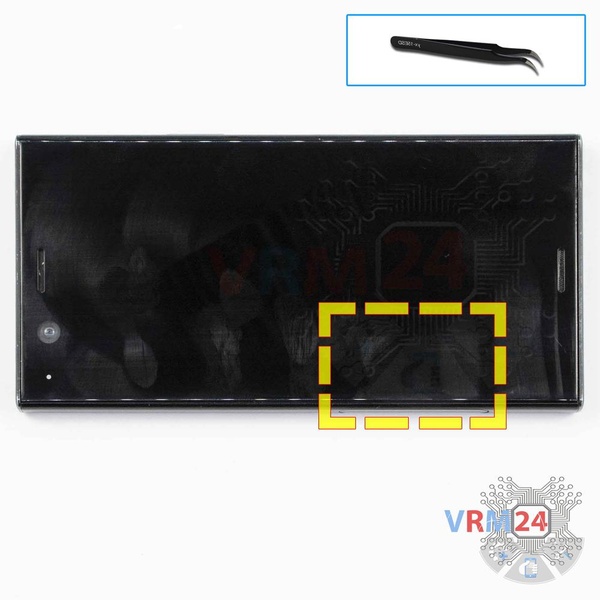

Paso 2. Retirar las bandejas

Abra la trampilla que oculta las bandejas de las tarjetas SIM y de memoria (Micro SD) y extráigalas.

ℹ️️ Recuerde la ubicación de las bandejas de la tarjeta SIM y la tarjeta de memoria (Micro SD) para que no se mezcle nada al volver a montar.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 3/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 3/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 3/3 Cómo desmontar Sony Xperia XZ1 Compact, Paso 3/4 Cómo desmontar Sony Xperia XZ1 Compact, Paso 3/5 Cómo desmontar Sony Xperia XZ1 Compact, Paso 3/6

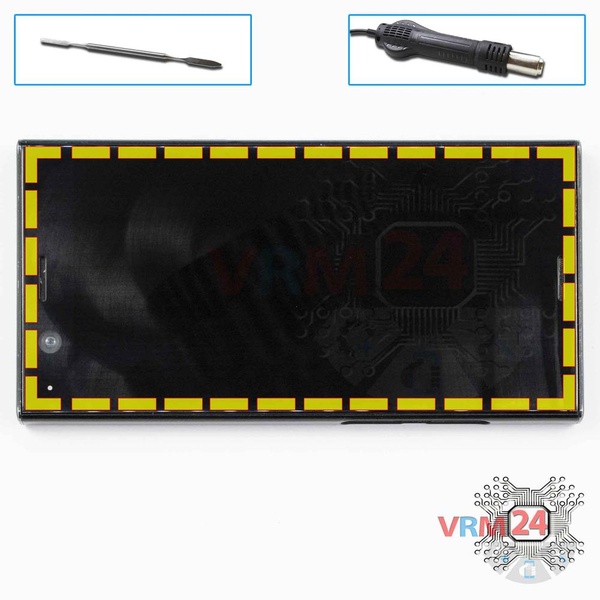

Paso 3. Abrir el módulo de pantalla

⚠️ ¡Presta atención! El desmontaje tiene una tercera dificultad máxima porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos encarecidamente que se ponga en contacto con un centro de servicio especializado.

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.

⚠️ Es importante no dejar una película entre la pantalla táctil / vidrio y el módulo de visualización, esto dañará el módulo.

⚠️ Mire de antemano la imagen de los lugares donde la pantalla táctil y los cables de la pantalla pasan debajo del módulo de pantalla para evitar daños accidentales.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 4/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 4/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 4/3

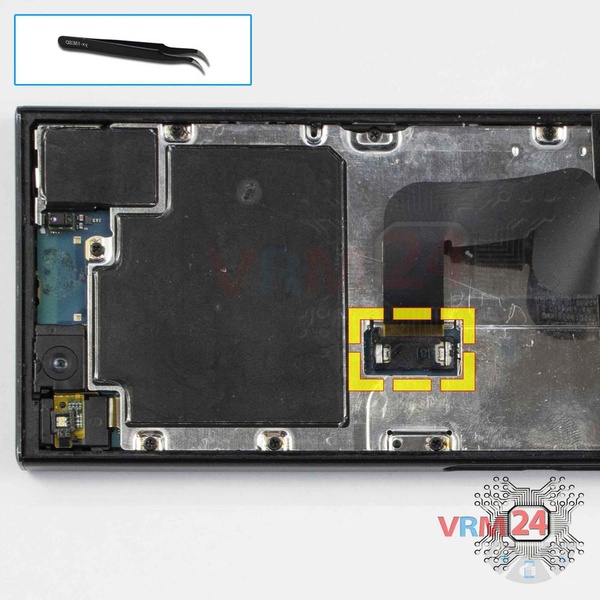

Paso 4. Retire el soporte

Retire el soporte que sostiene el conector del módulo de visualización.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 5/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 5/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 5/3 Cómo desmontar Sony Xperia XZ1 Compact, Paso 5/4

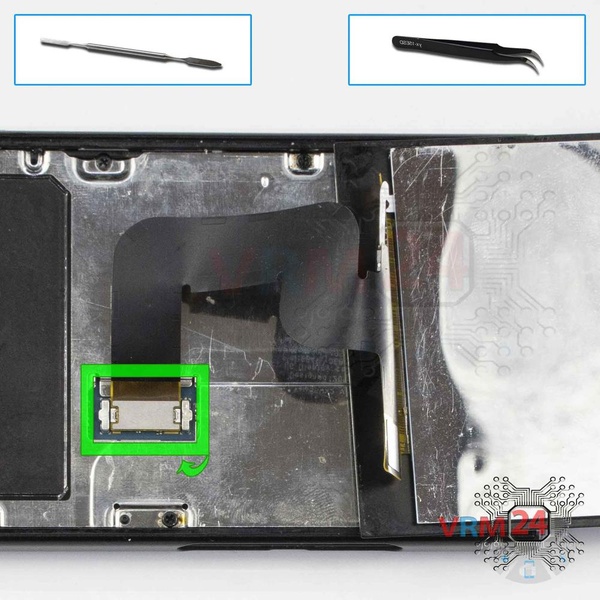

Paso 5. Desconecte el conector

Desconecte el conector y retire el módulo de pantalla con un altavoz auricular.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 6/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 6/2

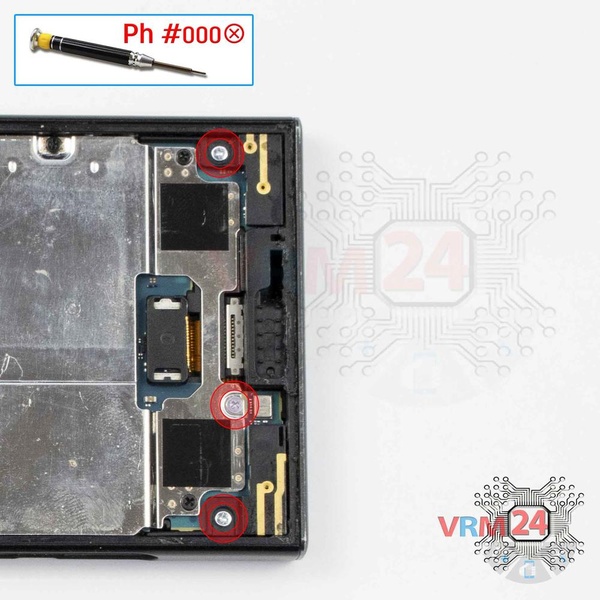

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 3 tornillos.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 7/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 7/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 7/3 Cómo desmontar Sony Xperia XZ1 Compact, Paso 7/4

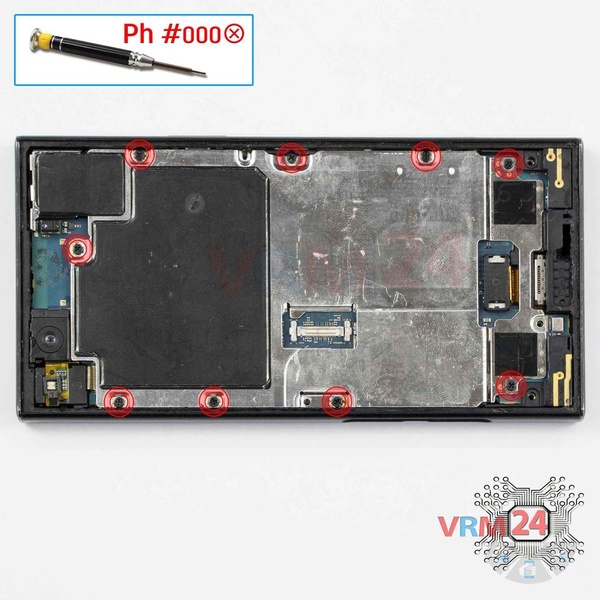

Paso 7. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 9 tornillos negros.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 8/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 8/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 8/3

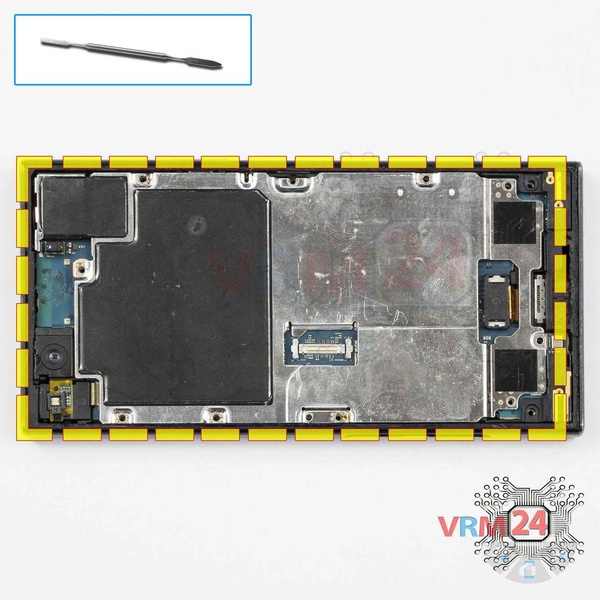

Paso 8. Abrir la tapa central

Retire la cubierta del medio.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 9/1

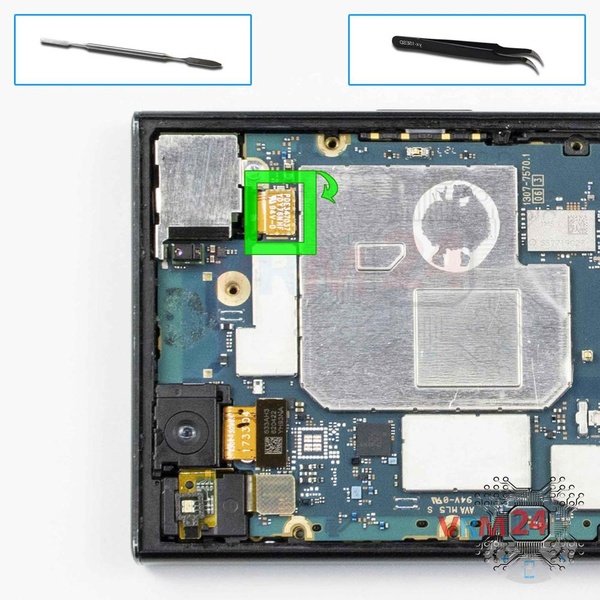

Paso 9. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Sony Xperia XZ1 Compact tiene una batería LIP1648ERPC con 2700 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 10/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 10/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 10/3

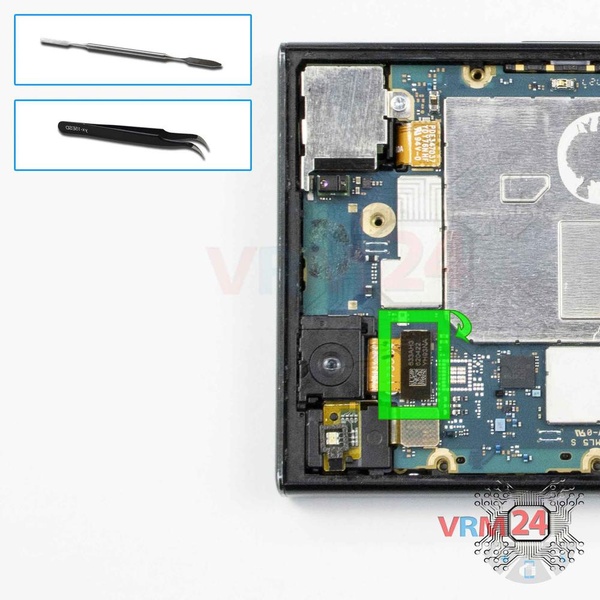

Paso 10. Desconecte el conector

Desconecte el conector de la cámara frontal (selfie).


Cómo desmontar Sony Xperia XZ1 Compact, Paso 11/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 11/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 11/3 Cómo desmontar Sony Xperia XZ1 Compact, Paso 11/4

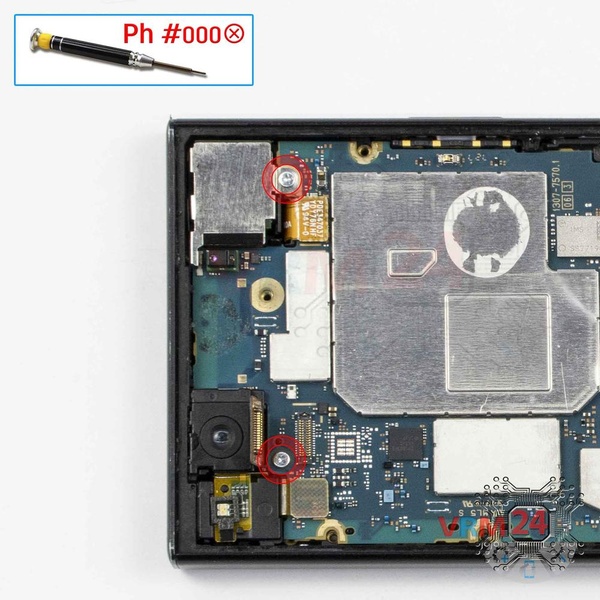

Paso 11. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 2 tornillos.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 12/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 12/2

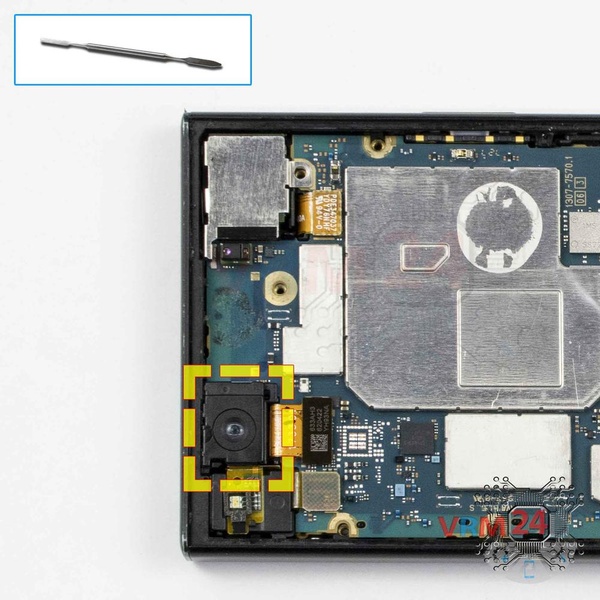

Paso 12. Retire el soporte

Retire el soporte que sostiene la cámara frontal.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 13/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 13/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 13/3

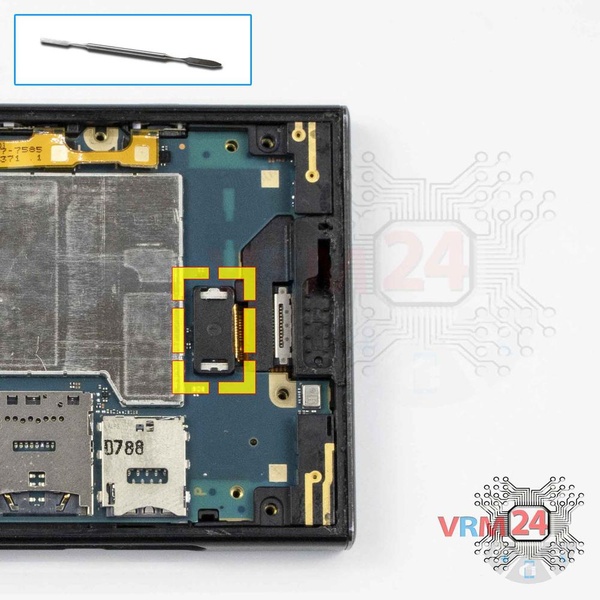

Paso 13. Retire el soporte

Haz palanca en el borde y retira el soporte que sujeta el puerto de carga.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 14/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 14/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 14/3

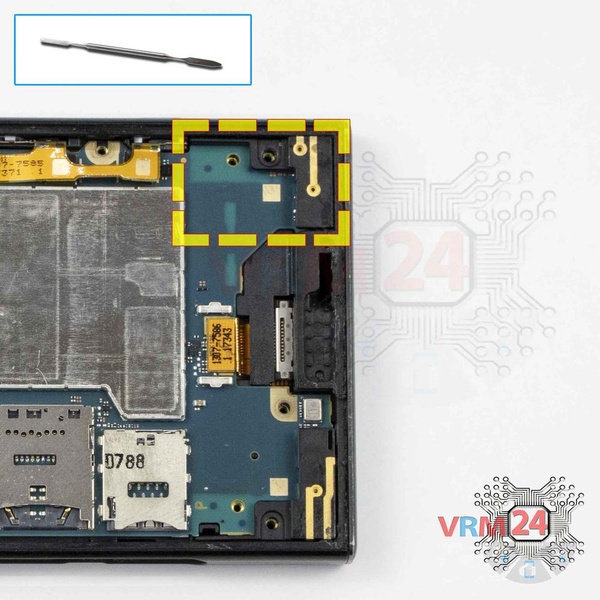

Paso 14. Abrir la tapa

Retire la tapa con antenas.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 15/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 15/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 15/3

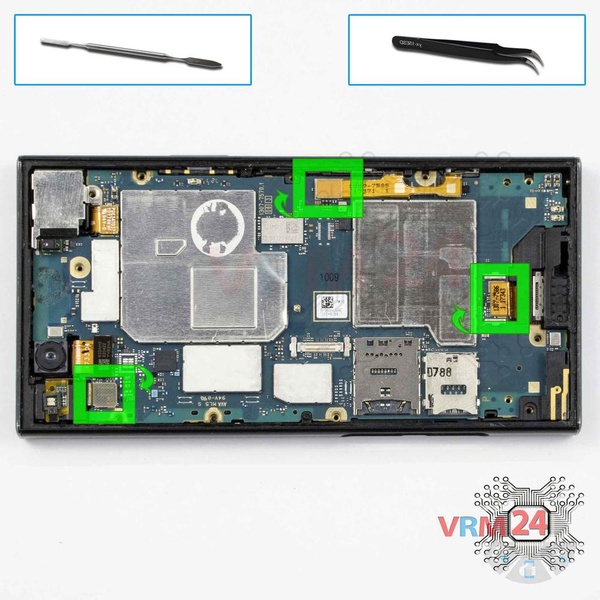

Paso 15. Desconecte los conectores

Levante los conectores del cable de los botones de encendido y volumen, la toma de auriculares y el puerto de carga.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 16/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 16/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 16/3

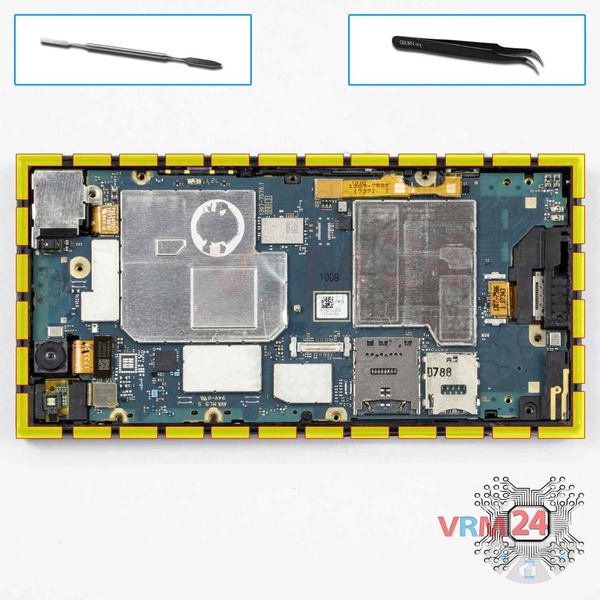

Paso 16. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 17/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 17/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 17/3 Cómo desmontar Sony Xperia XZ1 Compact, Paso 17/4

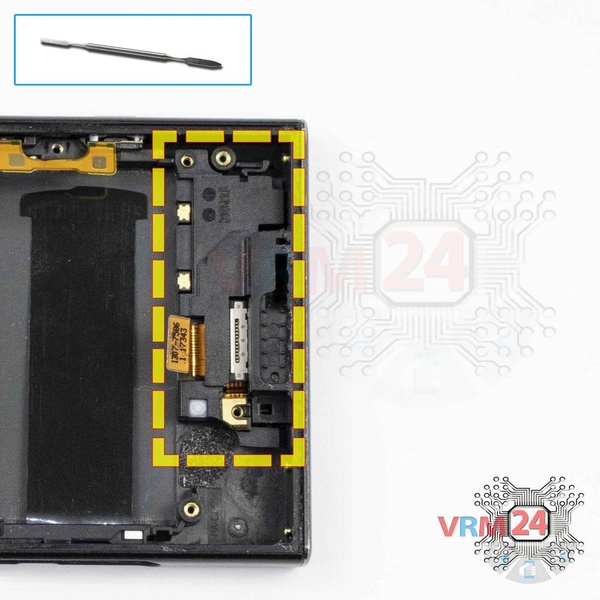

Paso 17. Retire el altavoz

Retire con cuidado el conjunto con un puerto de carga y un altavoz. & nbsp;


Cómo desmontar Sony Xperia XZ1 Compact, Paso 18/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 18/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 18/3

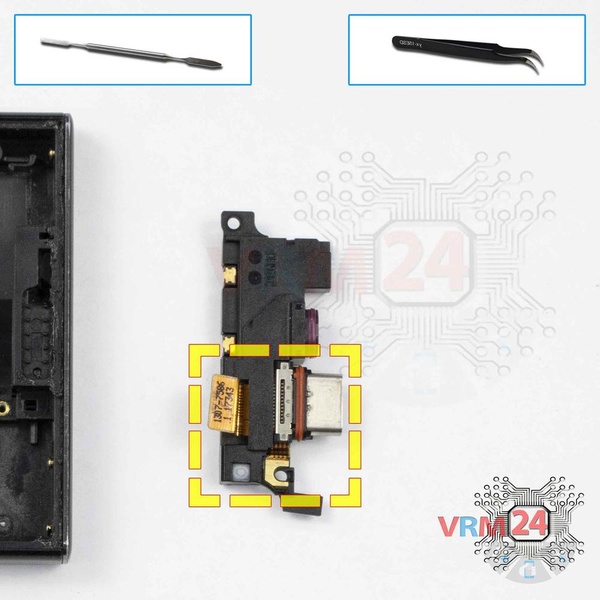

Paso 18. Retire el puerto de carga

Retire con cuidado el puerto de carga.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 19/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 19/2

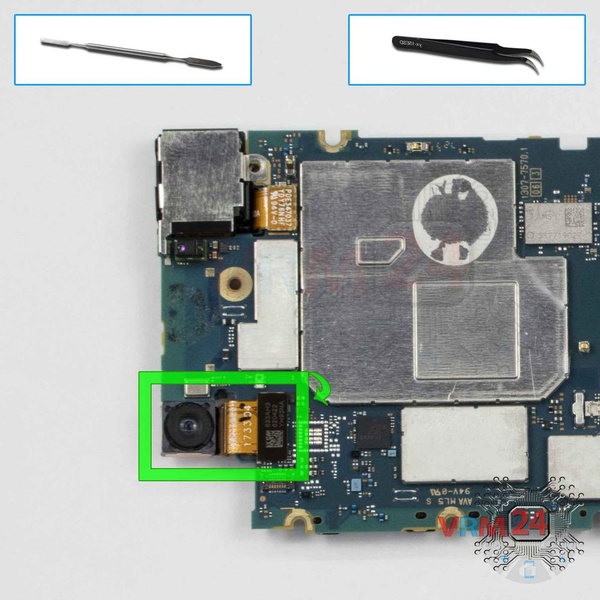

Paso 19. Retire la cámara frontal

Desconecte el conector y retire la cámara frontal (selfie).


Cómo desmontar Sony Xperia XZ1 Compact, Paso 20/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 20/2

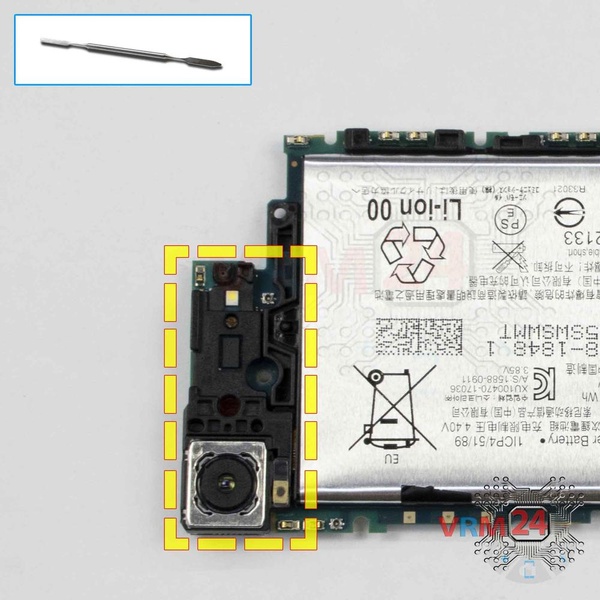

Paso 20. Quitar el marco de las cámaras

Retire el marco que asegura la cámara trasera.


Cómo desmontar Sony Xperia XZ1 Compact, Paso 21/1 Cómo desmontar Sony Xperia XZ1 Compact, Paso 21/2 Cómo desmontar Sony Xperia XZ1 Compact, Paso 21/3

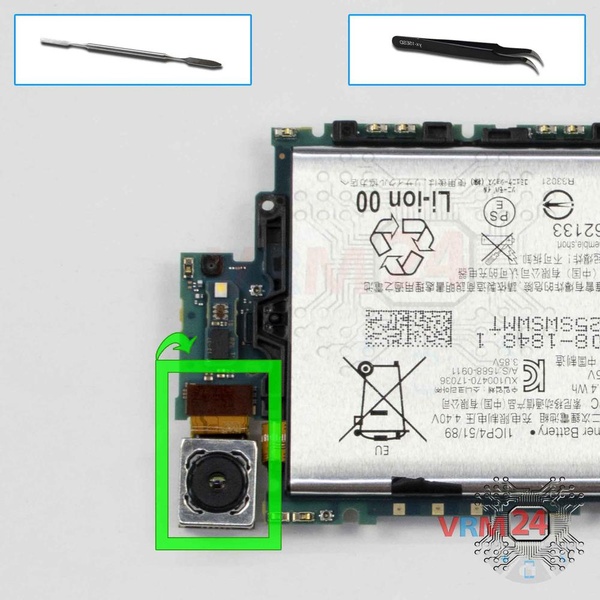

Paso 21. Retire la cámara trasera

Desconecte el conector y retire la cámara trasera.

Instrucciones detalladas de desmontaje de Sony Xperia XZ1 Compact en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 14 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Sony Xperia XZ1 Compact — Sony Xperia XZ1 Compact G8441 lanzado para los mercados en diferentes países.
