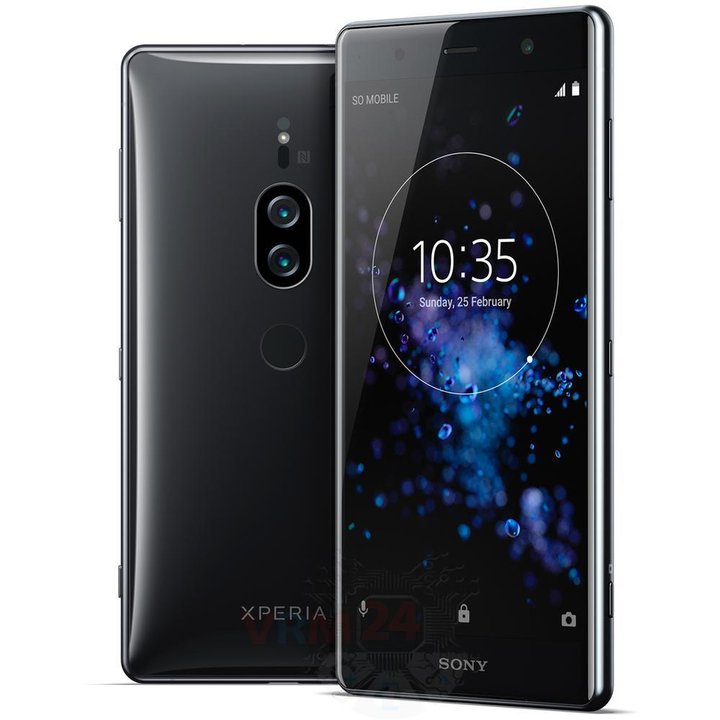

Desmontaje/Reparar del dispositivo móvil Sony Xperia XZ2 (Sony Xperia XZ2 H8216, H8276, H8266, H8296) con la descripción de cada paso y el conjunto de herramientas requerido.

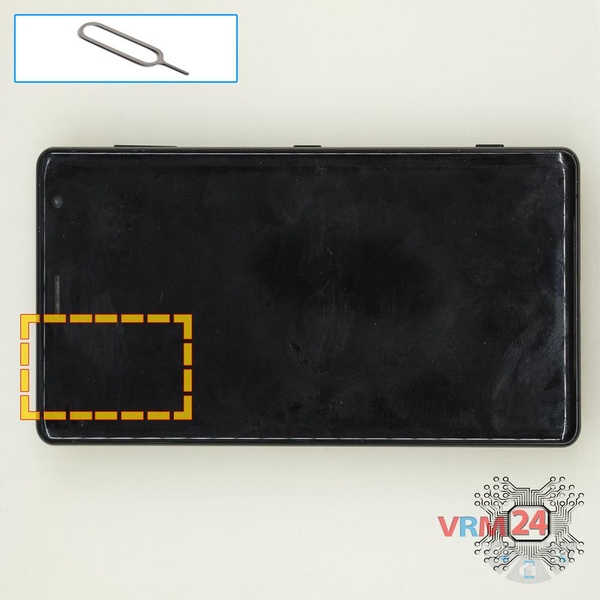

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

⚠ ¡Presta atención! El desmontaje tiene una tercera dificultad máxima porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos encarecidamente que se ponga en contacto con un centro de servicio especializado.

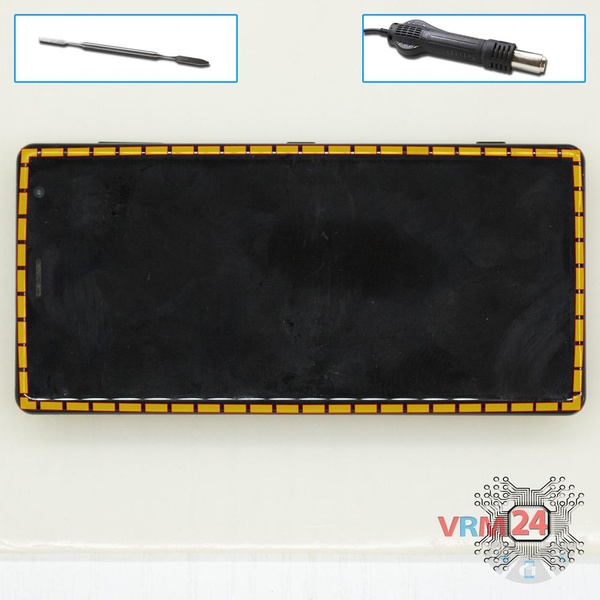

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.

Retire el soporte que sostiene el conector del módulo de visualización.

Levante el conector y retire el módulo de visualización.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 14 tornillos en el marco del teléfono.

Con un destornillador (Phillips 1,5 mm PH000), desatornille dos tornillos cortos.

ℹ️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

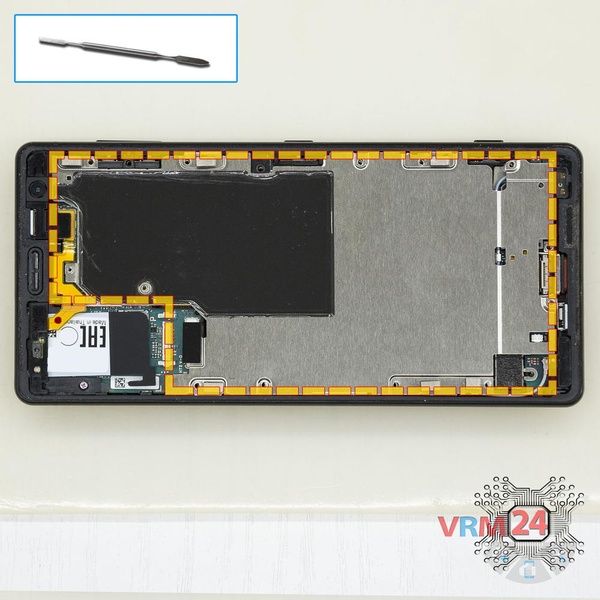

Retire la cubierta protectora del medio.

Desconecte el conector de la batería lo antes posible.

ℹ️ El modelo Sony Xperia XZ2 H8266 tiene una batería LIP1655ERPC con 3180 mAh de capacidad (también conocida como batería recargable).

⚠ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo.

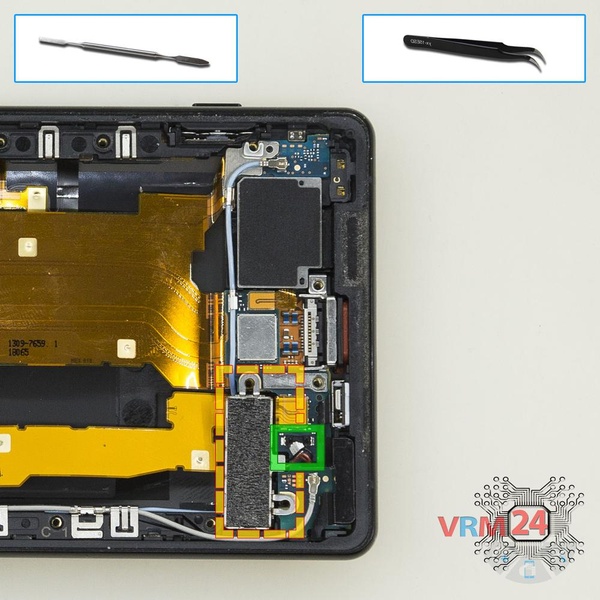

Levante el conector y retire el motor de vibración.

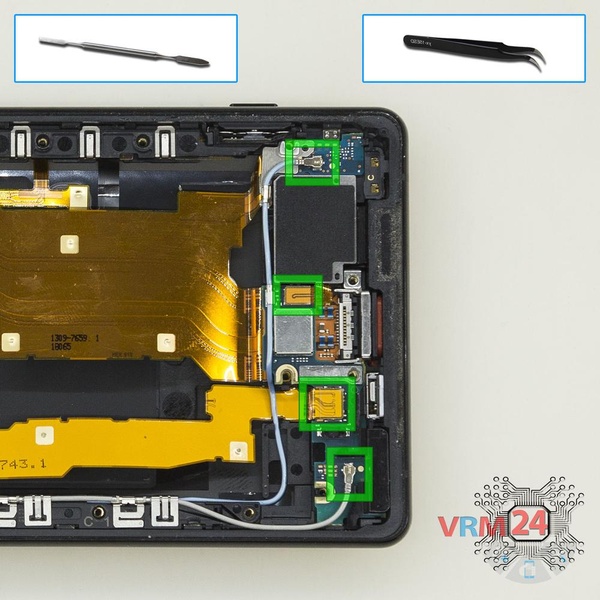

Desconecte los conectores de los cables coaxiales, el cable al puerto de carga y el cable de la subpantalla entre placas en la placa secundaria.

⚠ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen fácilmente o el cable se cae del extremo (terminal).

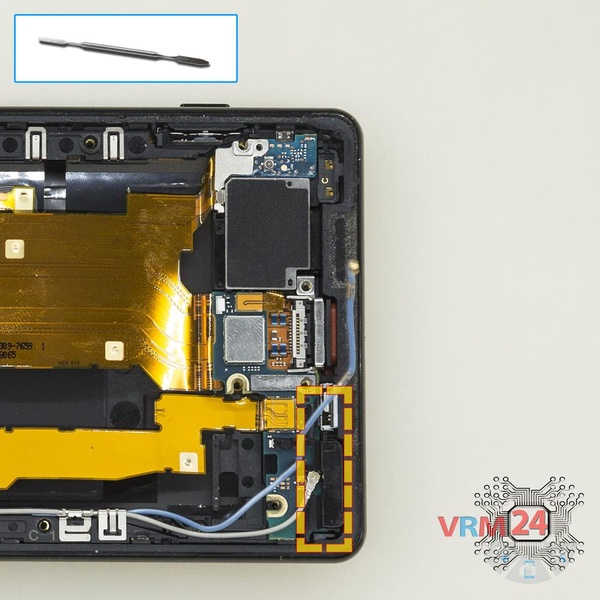

Retire la cubierta de plástico que asegura la placa base.

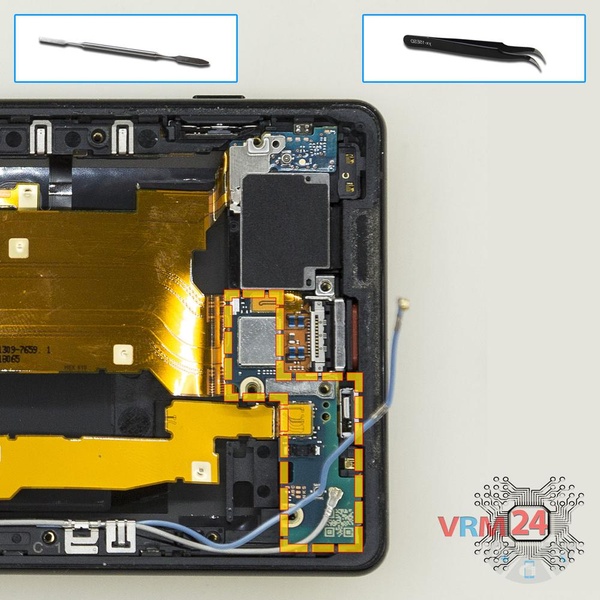

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

⚠ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

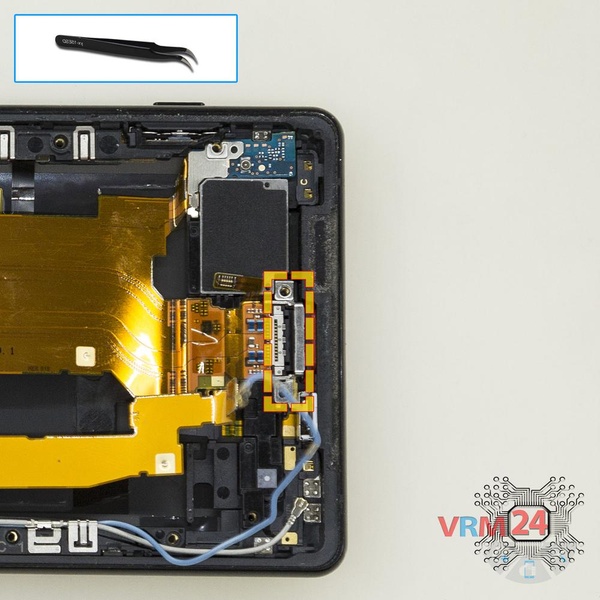

Retire con cuidado el soporte que asegura el puerto de carga.

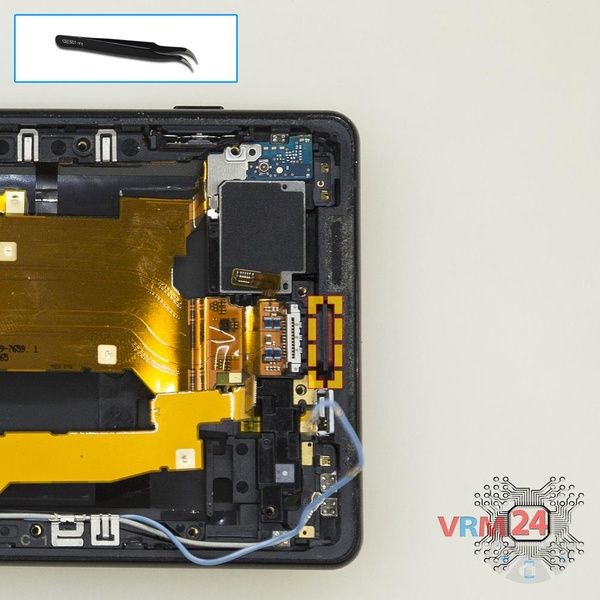

Saque con cuidado el puerto de carga del orificio de la carcasa y retire la junta pequeña.

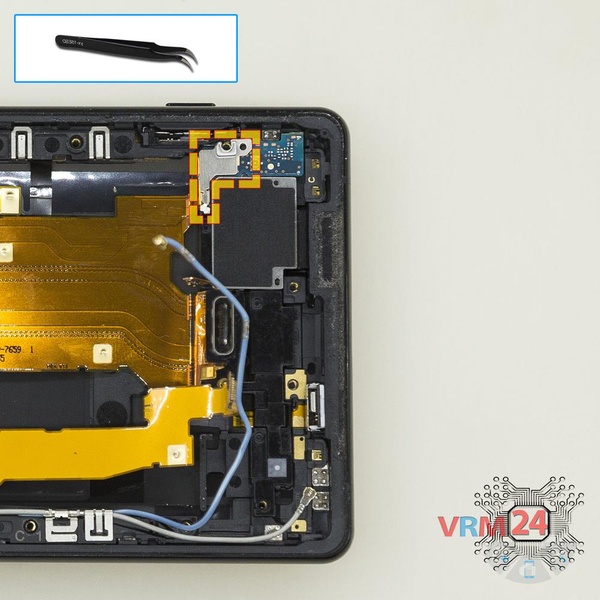

Retire con cuidado el soporte que sujeta la placa pequeña.

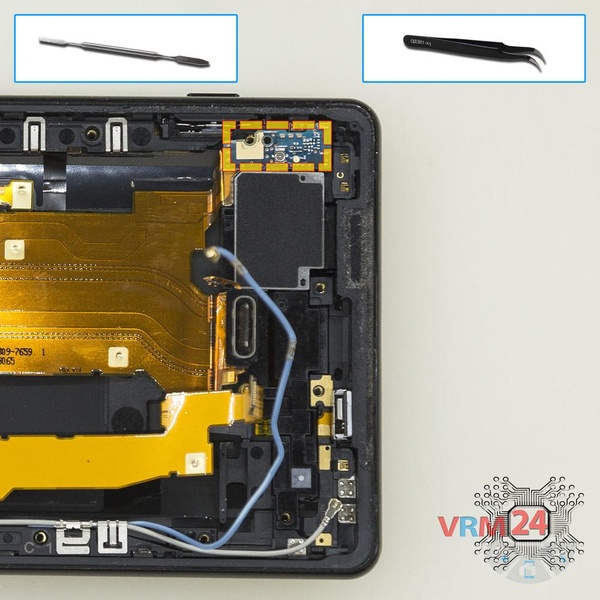

Retire con cuidado la placa pequeña.

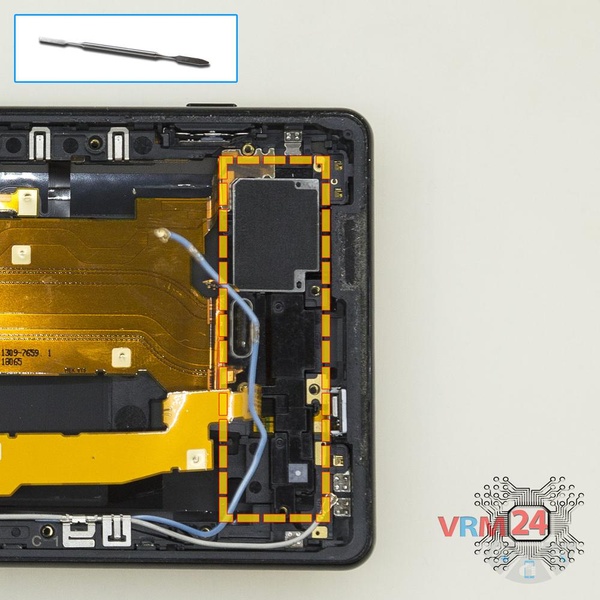

Retire el conjunto de altavoz con antenas.

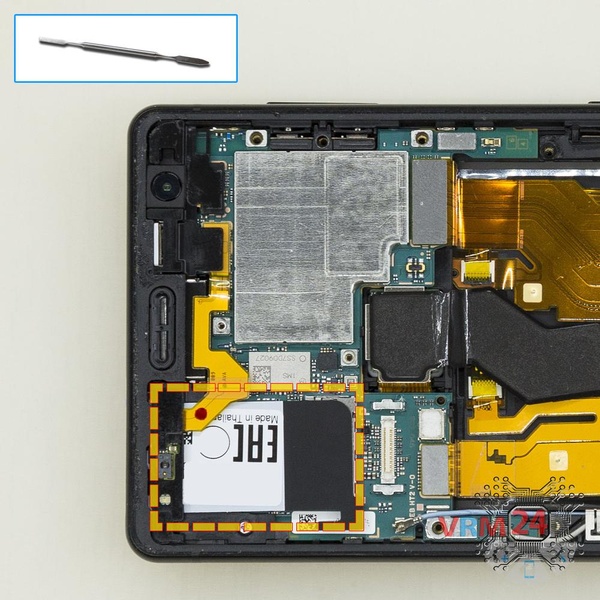

Elimine la etiqueta IMEI.

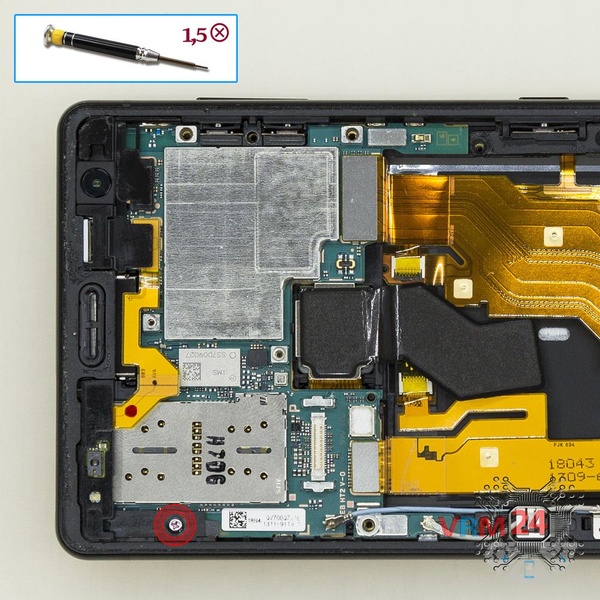

Con un destornillador (Philips 1,5 mm PH000), desatornille un tornillo.

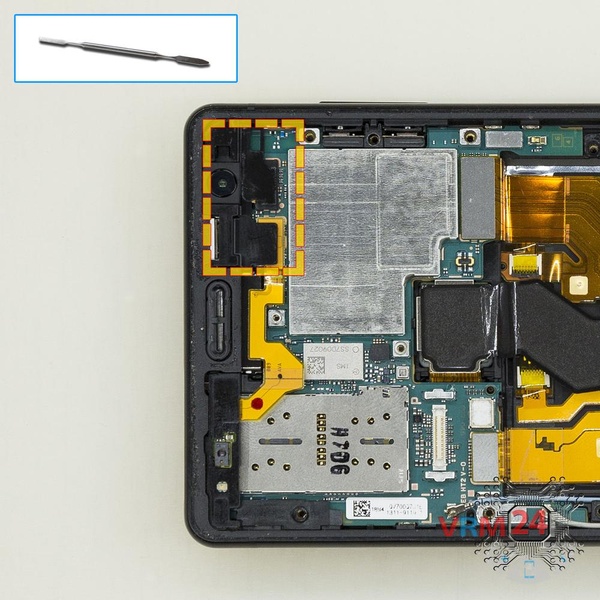

Retire la cubierta de plástico que sujeta los conectores.

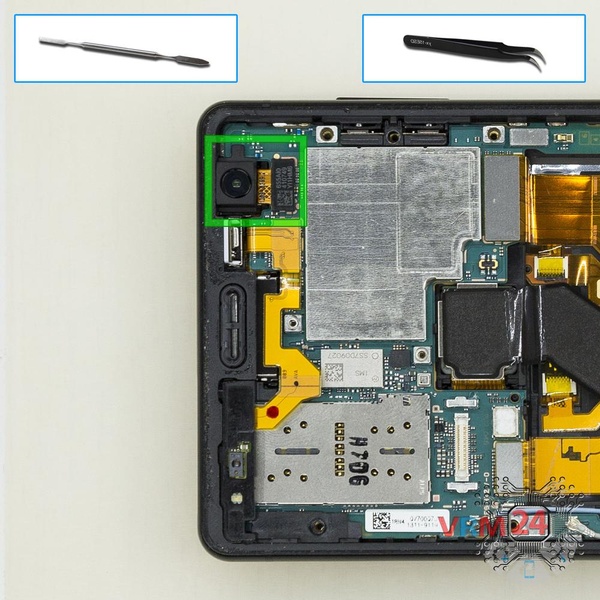

Desconecte el conector de la placa base y retire la cámara frontal (selfie).

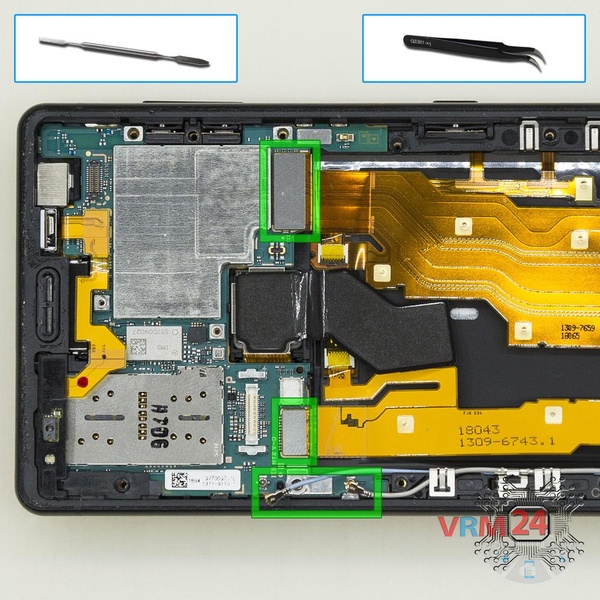

Levante los conectores de los dos cables entre placas y los dos cables coaxiales.

⚠ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

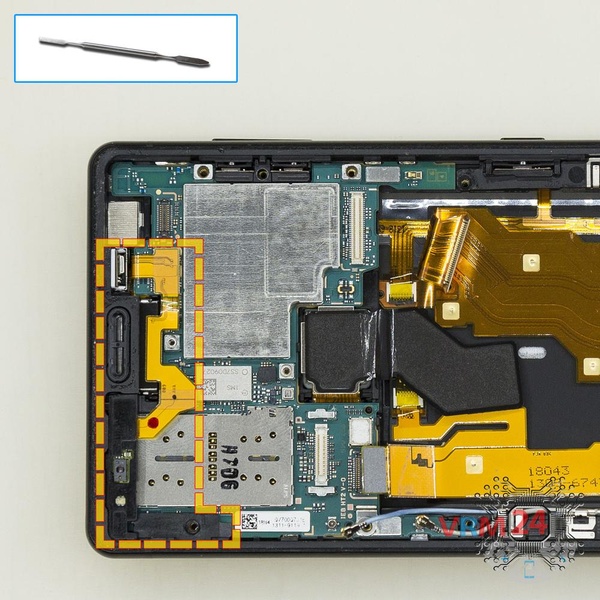

Levante el cable con el sensor, desconecte el conector del altavoz del auricular.

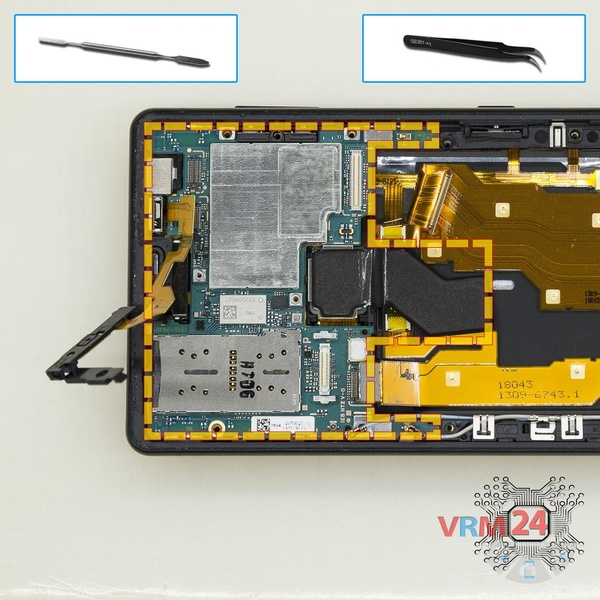

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa.

⚠ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

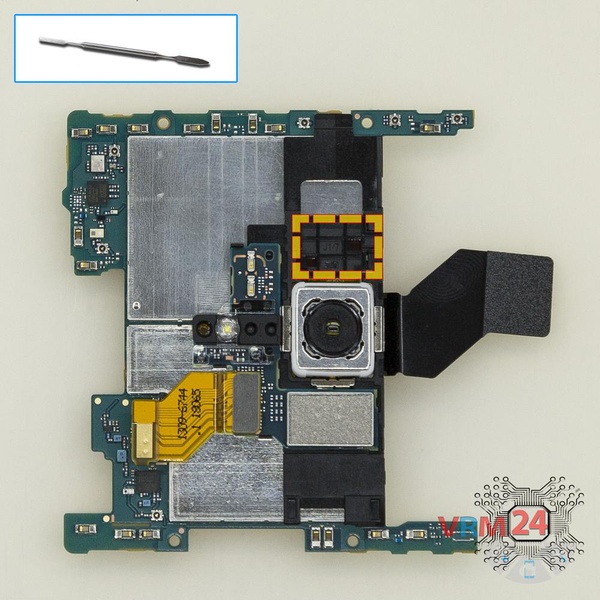

Retire el soporte que sostiene el conector de la cámara trasera.

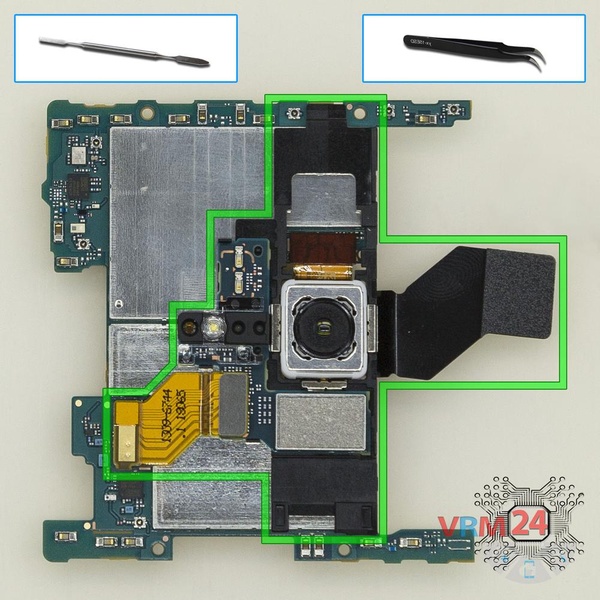

Levante el conector y retire el conjunto de la cámara trasera, la placa pequeña y los sensores.

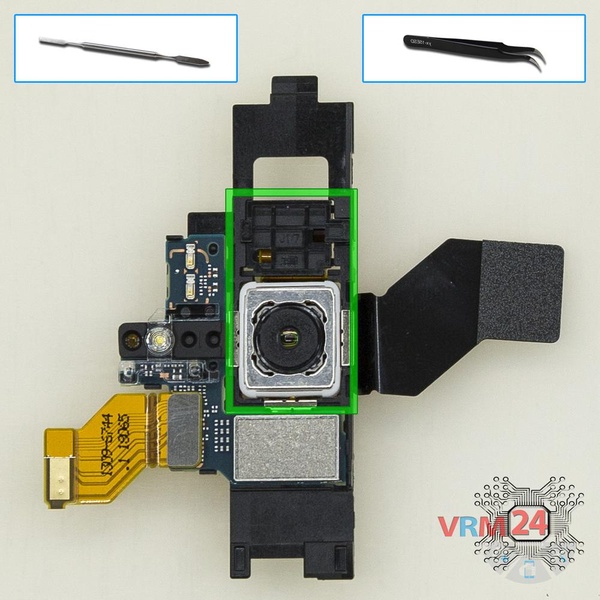

Retire con cuidado la cámara trasera.
