Dificultad de desmontaje:
Mediano
Duración:
10 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Sony Xperia Z5 (Sony Xperia Z5 E6603) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Sony Xperia Z5, Paso 1/1

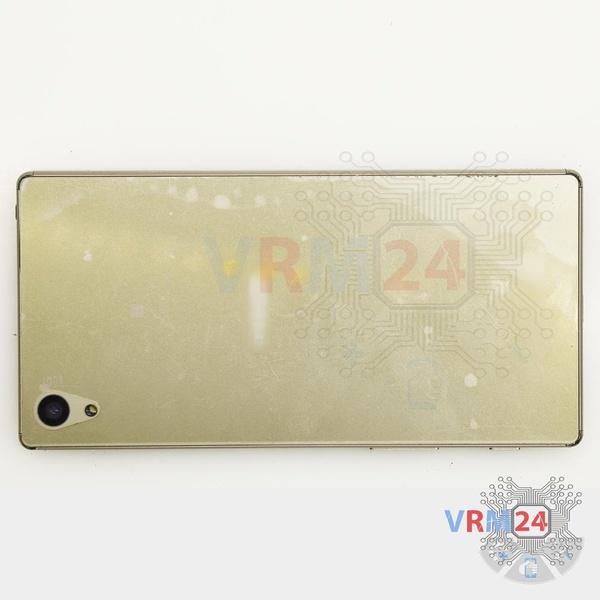

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Sony Xperia Z5, Paso 2/1 Cómo desmontar Sony Xperia Z5, Paso 2/2

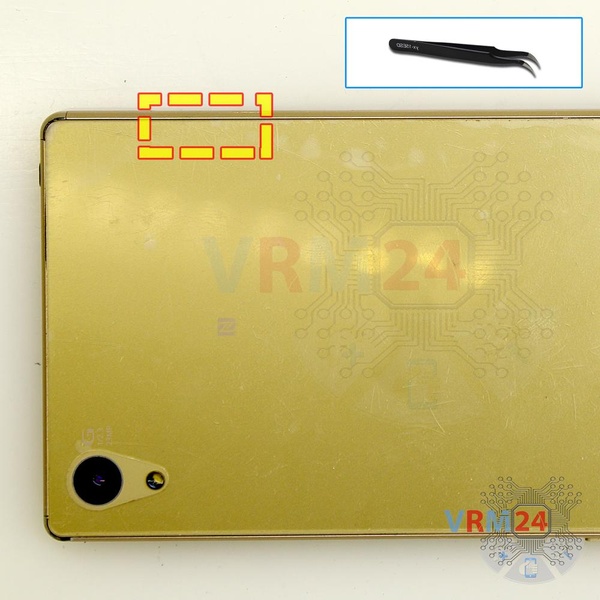

Paso 2. Retire la bandeja

Abra el tapón protector / trampilla que oculta la bandeja de las tarjetas SIM. Con los dedos o pinzas, extraiga la bandeja.


Cómo desmontar Sony Xperia Z5, Paso 3/1 Cómo desmontar Sony Xperia Z5, Paso 3/2

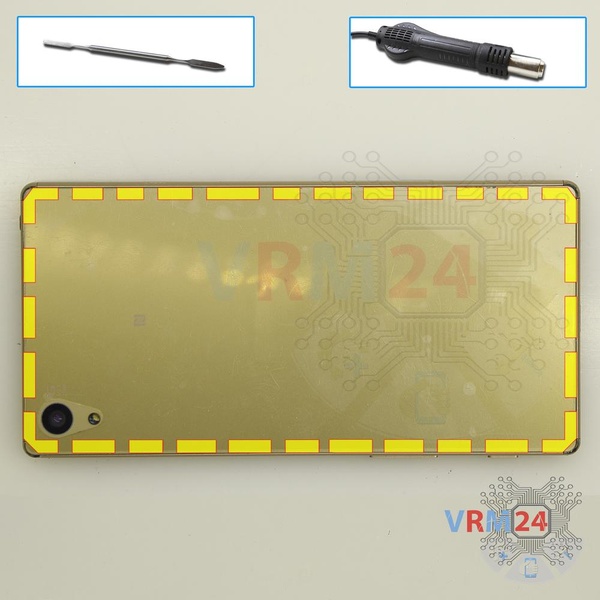

Paso 3. Abra la tapa trasera

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.


Cómo desmontar Sony Xperia Z5, Paso 4/1 Cómo desmontar Sony Xperia Z5, Paso 4/2

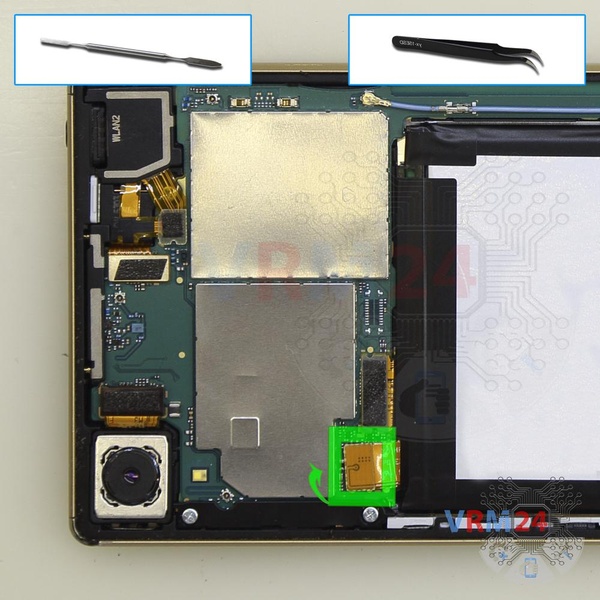

Paso 4. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Sony Xperia Z5 E6603 tiene una batería LIS1593RPC con una capacidad de 2900 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Sony Xperia Z5, Paso 5/1 Cómo desmontar Sony Xperia Z5, Paso 5/2

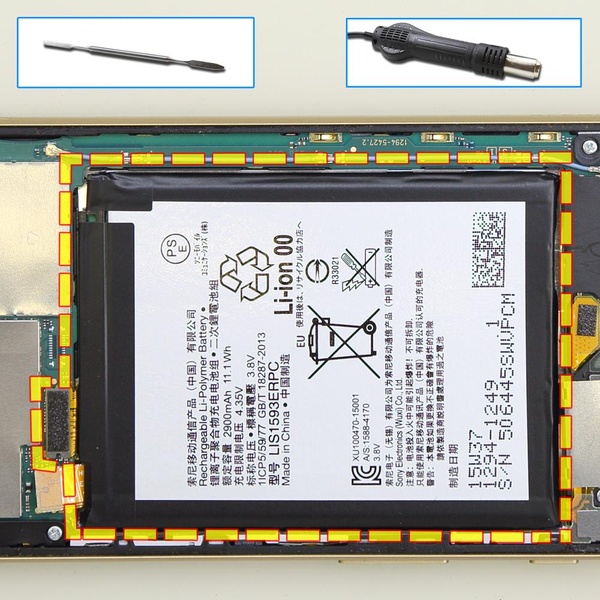

Paso 5. Retirar la batería

Con sumo cuidado retirando la batería que está pegada desde el interior, además debajo de la cual hay varios cables.


Cómo desmontar Sony Xperia Z5, Paso 6/1 Cómo desmontar Sony Xperia Z5, Paso 6/2

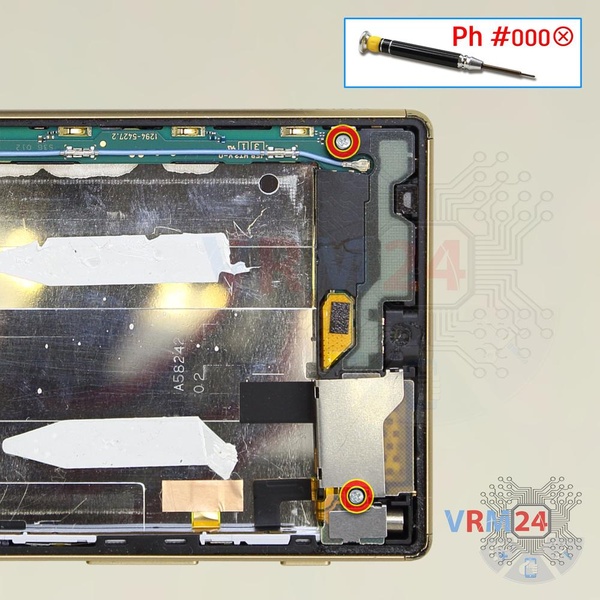

Paso 6. Desenrosque los tornillos

Con un destornillador (Philips 1,5 mm PH000), desatornille dos tornillos.


Cómo desmontar Sony Xperia Z5, Paso 7/1 Cómo desmontar Sony Xperia Z5, Paso 7/2

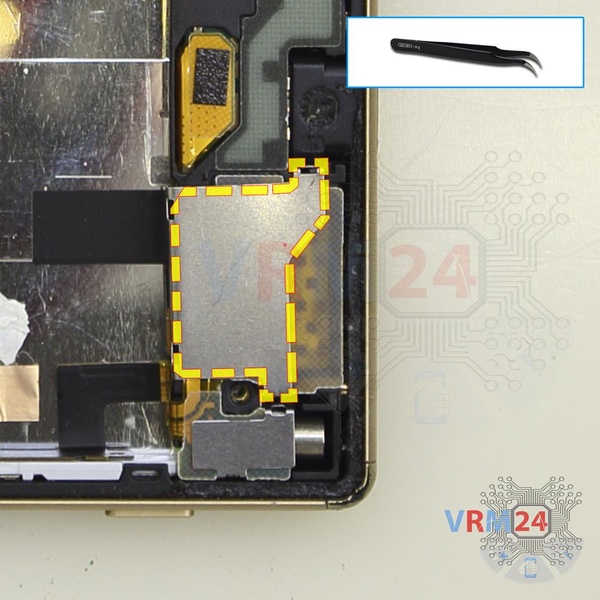

Paso 7. Retire el soporte

Retire el soporte que sujeta el cable con contactos para el altavoz y el motor de vibración.


Cómo desmontar Sony Xperia Z5, Paso 8/1 Cómo desmontar Sony Xperia Z5, Paso 8/2

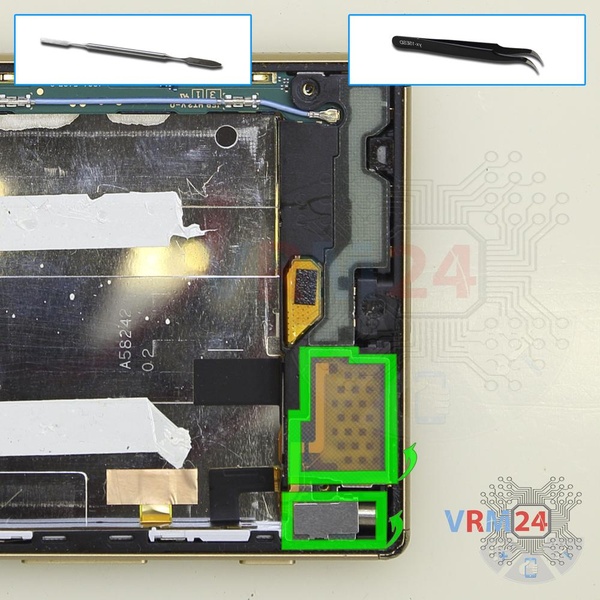

Paso 8. Desconecte el conector

Doble el cable con un motor de vibración en la dirección opuesta para dar acceso al altavoz. & nbsp;


Cómo desmontar Sony Xperia Z5, Paso 9/1 Cómo desmontar Sony Xperia Z5, Paso 9/2

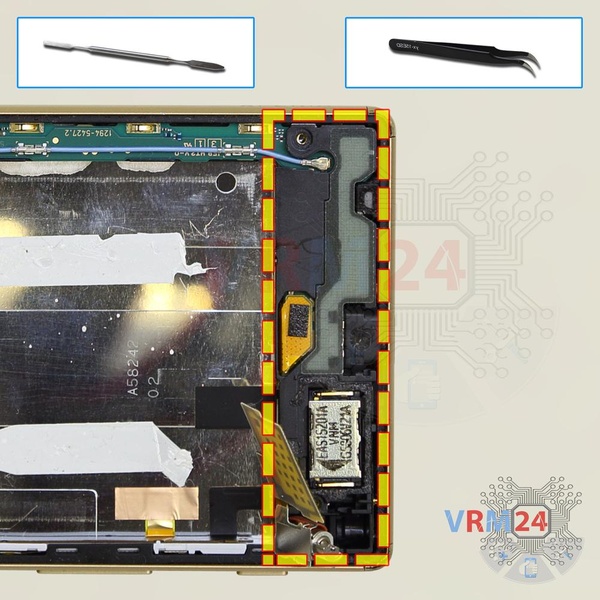

Paso 9. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Sony Xperia Z5, Paso 10/1 Cómo desmontar Sony Xperia Z5, Paso 10/2

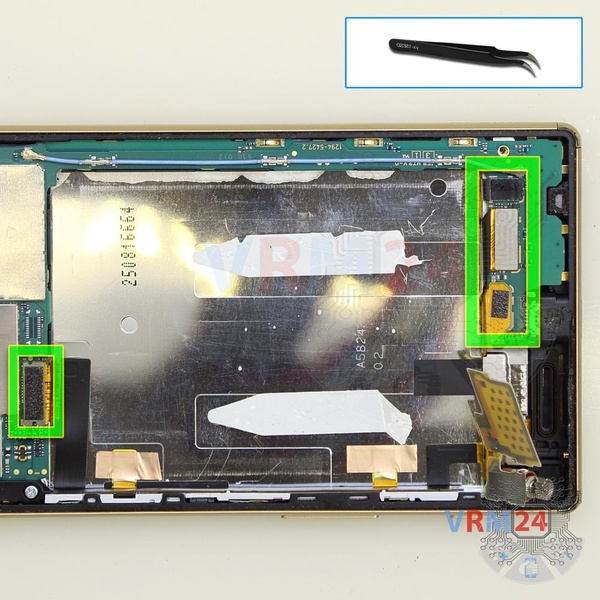

Paso 10. Desconecte los conectores

Levante los conectores de los cables para el módulo de pantalla, el micrófono, el puerto de carga, el sensor de huellas dactilares superior, el altavoz, el motor de vibración.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Sony Xperia Z5, Paso 11/1 Cómo desmontar Sony Xperia Z5, Paso 11/2

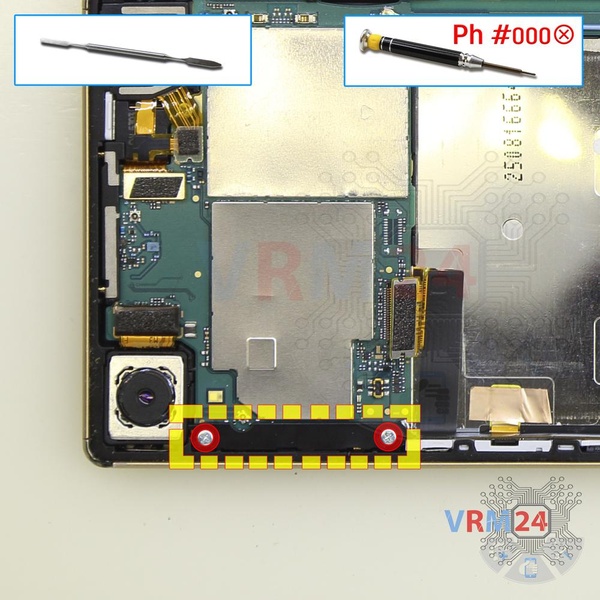

Paso 11. Desenrosque los tornillos

Con un destornillador (Philips 1,5 mm PH000), desatornille dos tornillos y retire la tapa.


Cómo desmontar Sony Xperia Z5, Paso 12/1 Cómo desmontar Sony Xperia Z5, Paso 12/2

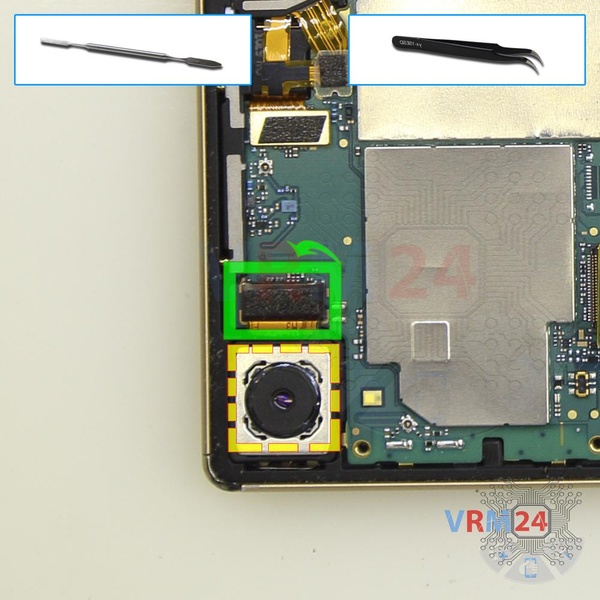

Paso 12. Retire la cámara trasera

Levante el conector y retire la cámara trasera.


Cómo desmontar Sony Xperia Z5, Paso 13/1 Cómo desmontar Sony Xperia Z5, Paso 13/2

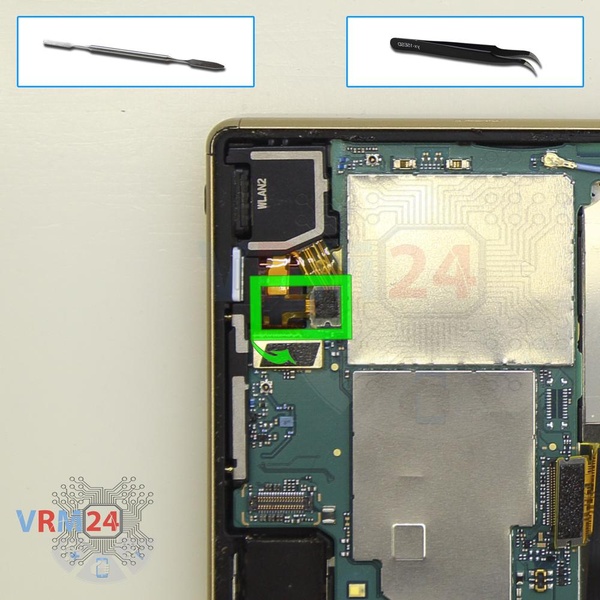

Paso 13. Desconecte el conector

Desconecte el conector de la toma de auriculares.


Cómo desmontar Sony Xperia Z5, Paso 14/1 Cómo desmontar Sony Xperia Z5, Paso 14/2

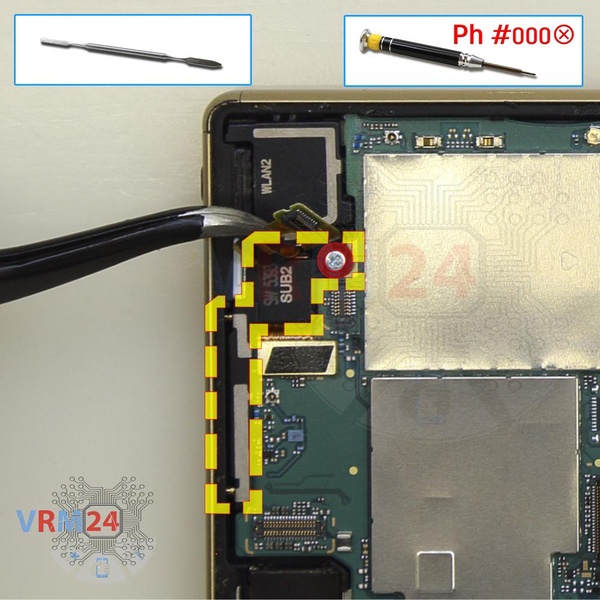

Paso 14. Abrir la tapa

Doble el cable con un conector para auriculares para exponer un tornillo. Con un destornillador (Philips 1,5 mm PH000), desatornille este tornillo y retire la tapa con antenas.


Cómo desmontar Sony Xperia Z5, Paso 15/1 Cómo desmontar Sony Xperia Z5, Paso 15/2

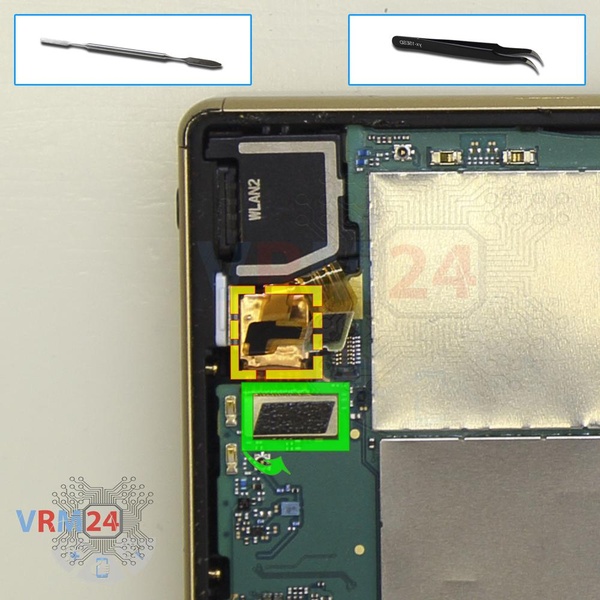

Paso 15. Retire la cámara frontal

Levante el conector y retire la cámara frontal (selfie).


Cómo desmontar Sony Xperia Z5, Paso 16/1 Cómo desmontar Sony Xperia Z5, Paso 16/2

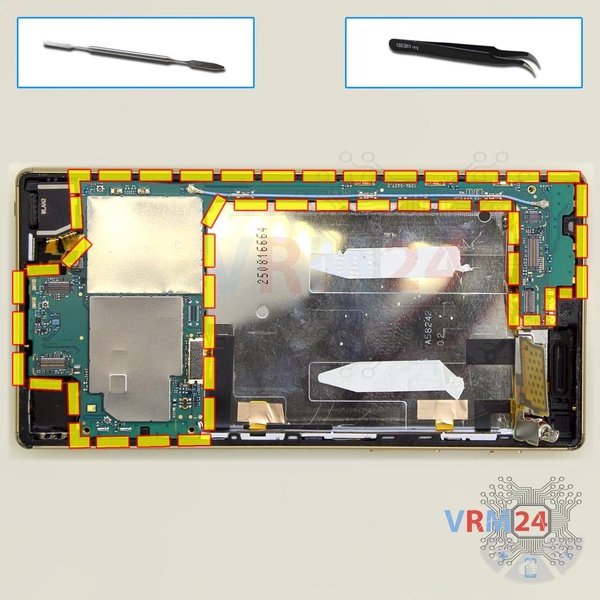

Paso 16. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Sony Xperia Z5, Paso 17/1 Cómo desmontar Sony Xperia Z5, Paso 17/2

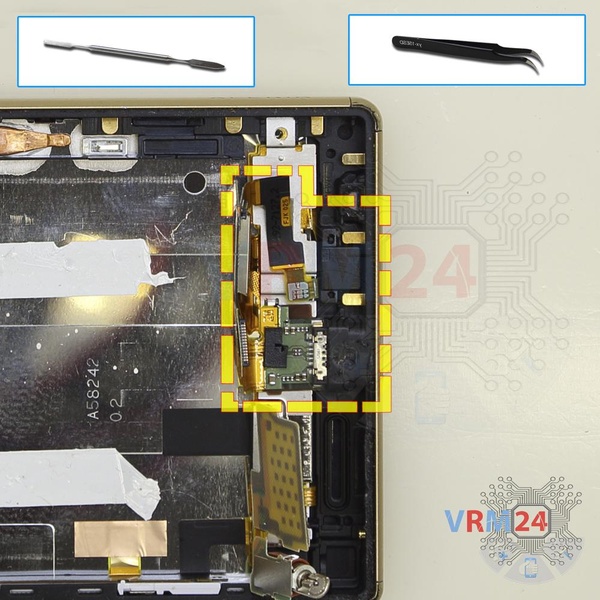

Paso 17. Retire el puerto de carga

Retire con cuidado el puerto de carga y el micrófono.


Cómo desmontar Sony Xperia Z5, Paso 18/1 Cómo desmontar Sony Xperia Z5, Paso 18/2 Cómo desmontar Sony Xperia Z5, Paso 18/3

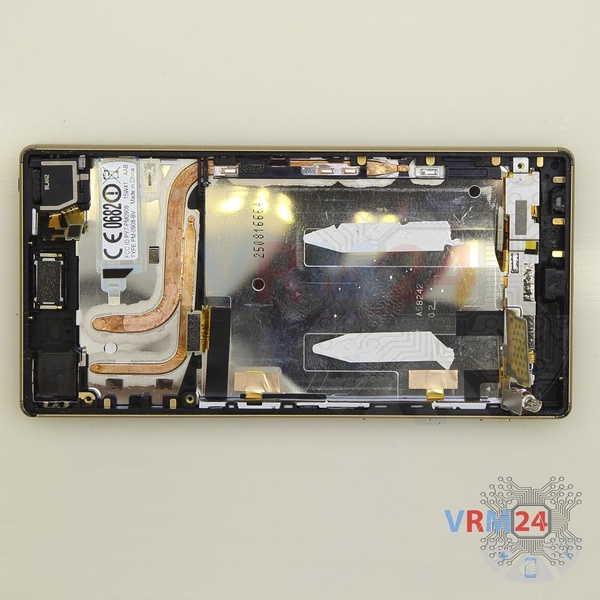

Paso 18. En la carcasa quedó

ℹ️️ En la carcasa quedó: el altavoz del auricular, el conector para auriculares.

Instrucciones detalladas de desmontaje de Sony Xperia Z5 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Sony Xperia Z5 — Sony Xperia Z5 E6603 lanzado para los mercados en diferentes países.
