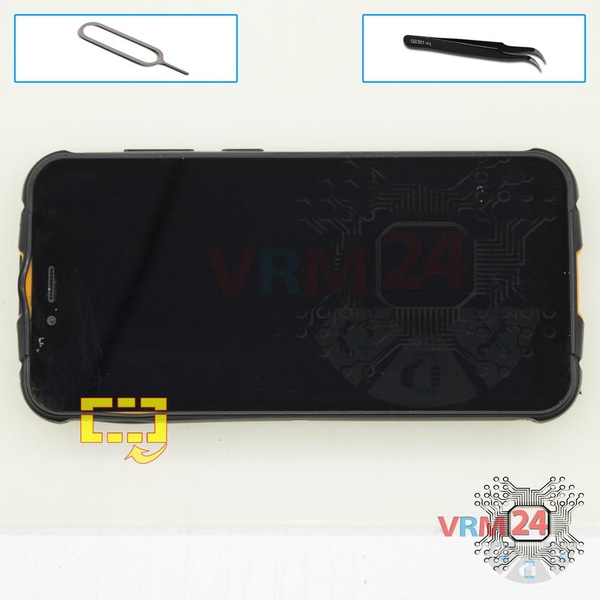

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).
⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.
⚠️️ ¡Presta atención! El desmontaje tiene una dificultad máxima de 3 porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos que se comunique con un centro de servicio especializado.

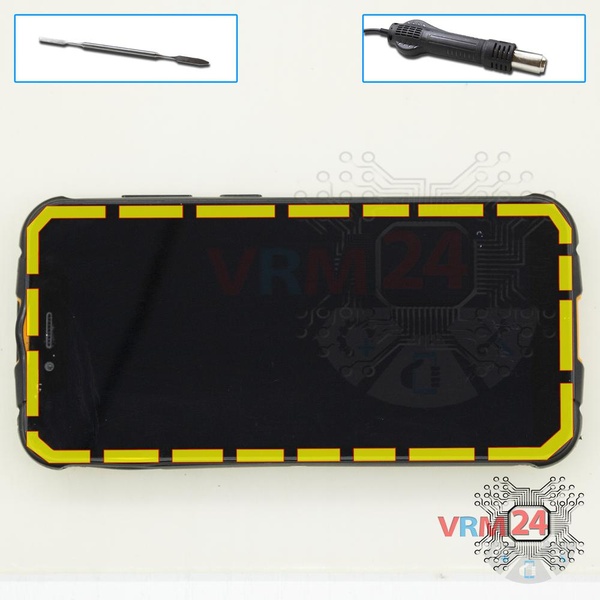

Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.
ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.
Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.
No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.
El proceso se puede ver en nuestro video completo y en detalle, al final de las instrucciones.

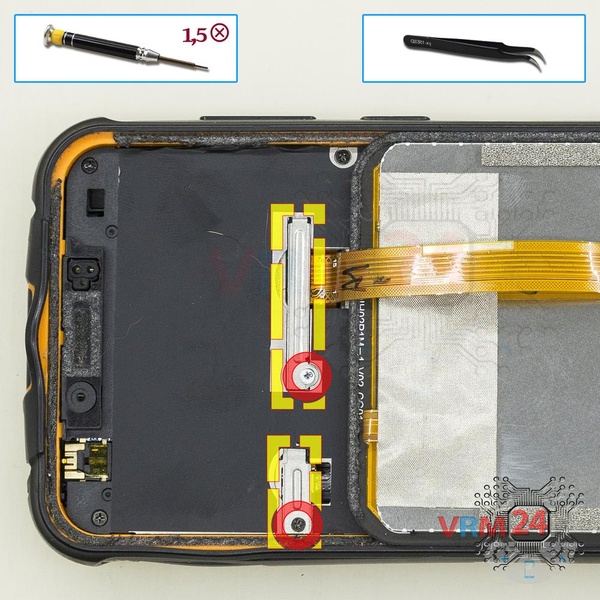

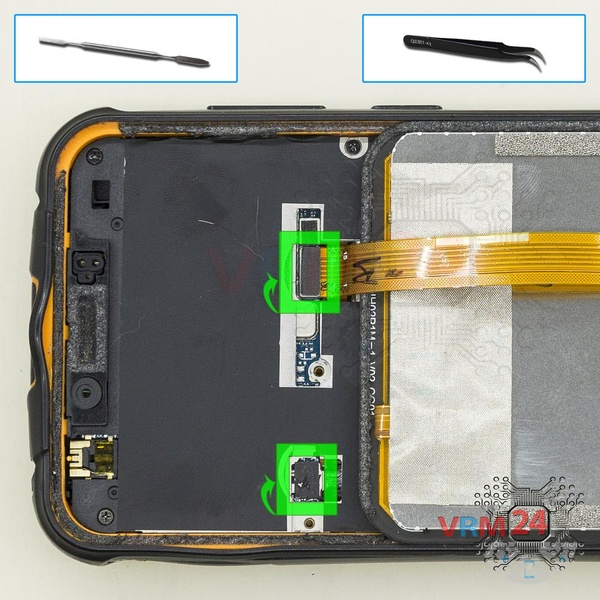

Con un destornillador (Phillips 1,5 mm PH #000), desenrosque los dos tornillos y retire los soportes que sujetan los conectores.
Haz palanca en el conector y retira el módulo de visualización.
Además, desconectamos el conector de la batería.
ℹ️️ El modelo uleFone Armor 5 cuenta con una batería 3065 de 5000 mAh de capacidad (también conocida como batería recargable).
⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

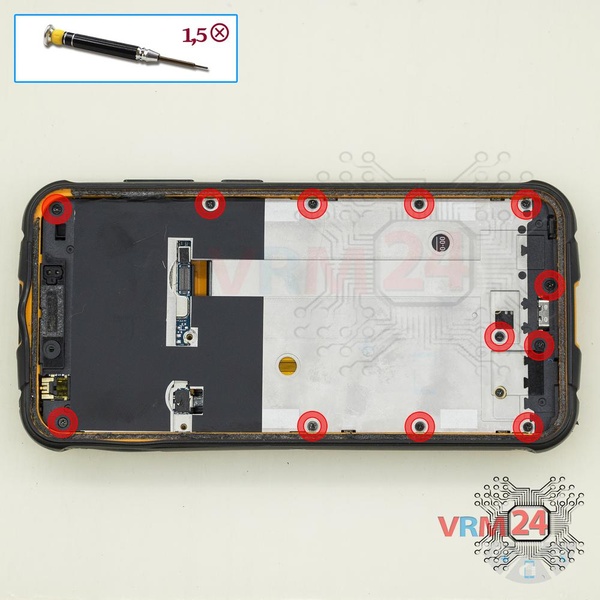

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenroscar los doce tornillos.

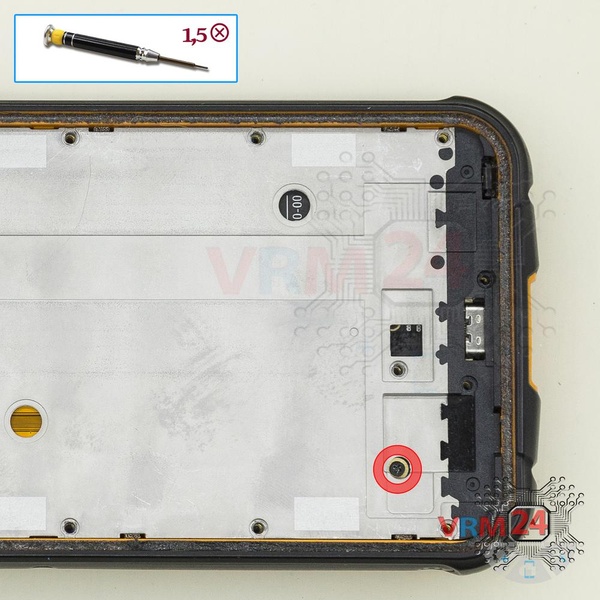

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque un tornillo corto.
Si los tornillos son diferentes: ℹ️️ Asegúrate de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

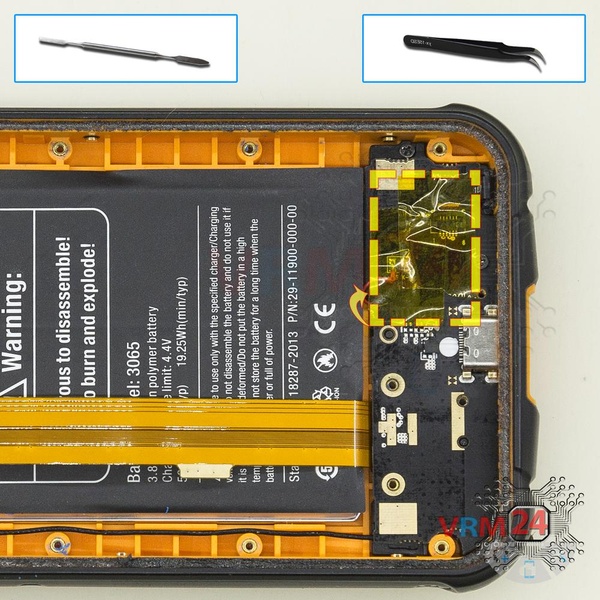

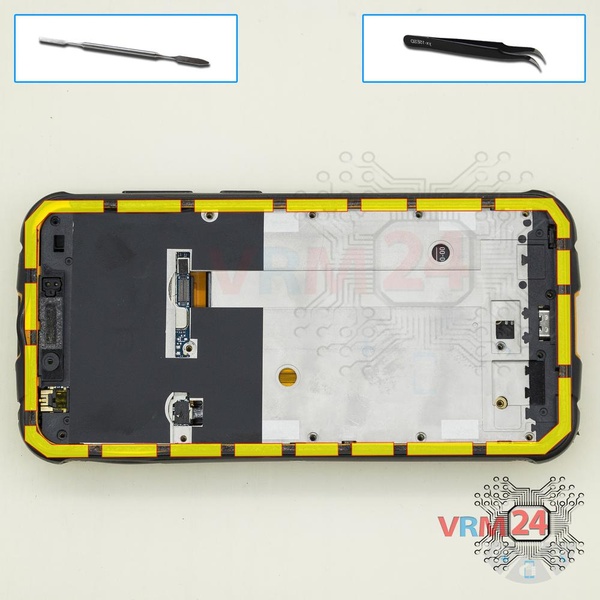

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con un altavoz auricular y almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).
Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.

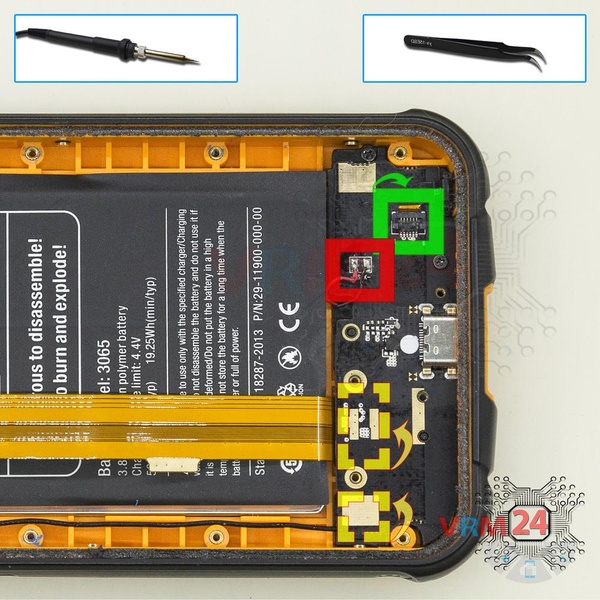

Con cuidado, con un soldador, desuelde los cables del altavoz. Después, desconecte el conector del cable debajo de la pantalla.

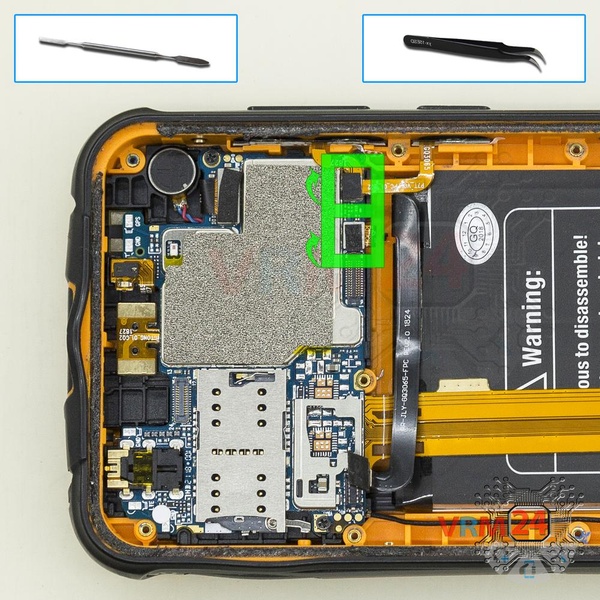

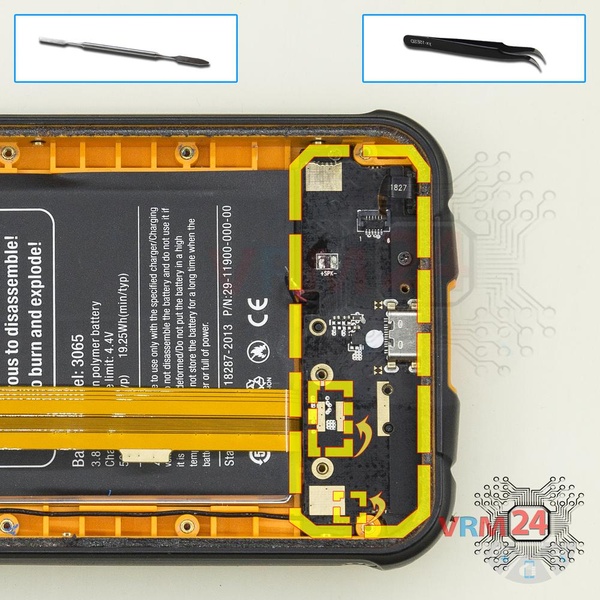

Haz palanca sobre el borde y voltea la placa base. Después, desconectamos los conectores del cable entre placas desde el interior y retiramos la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.
ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), micrófono.
⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

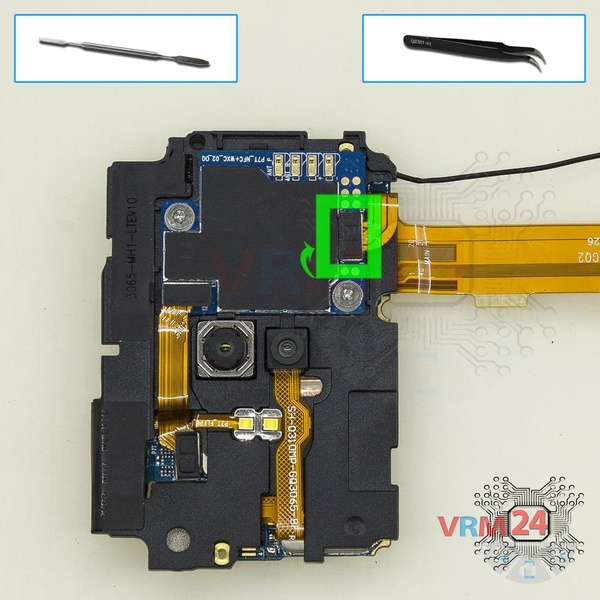

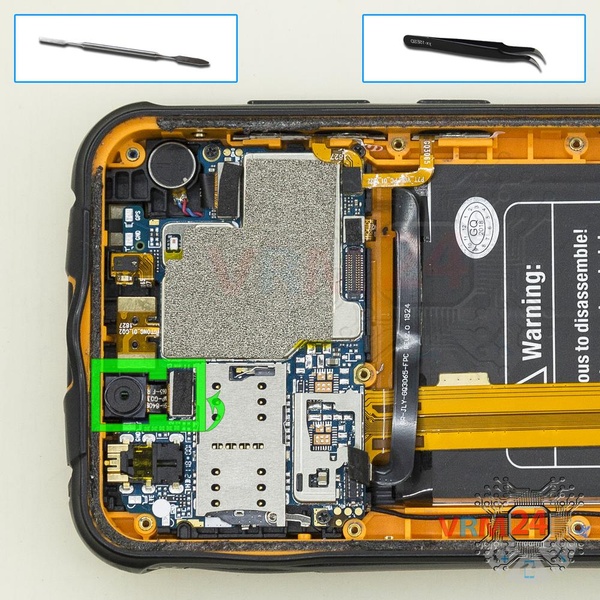

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).
Haz palanca en los conectores del cable de los botones laterales, cable del sensor de huellas dactilares.
⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

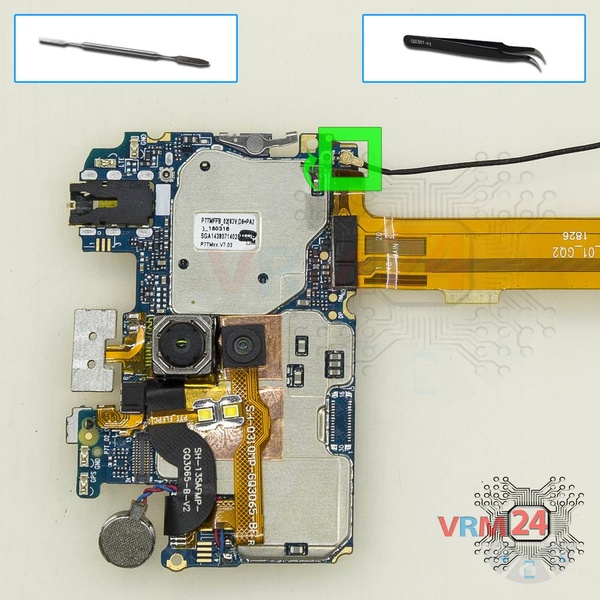

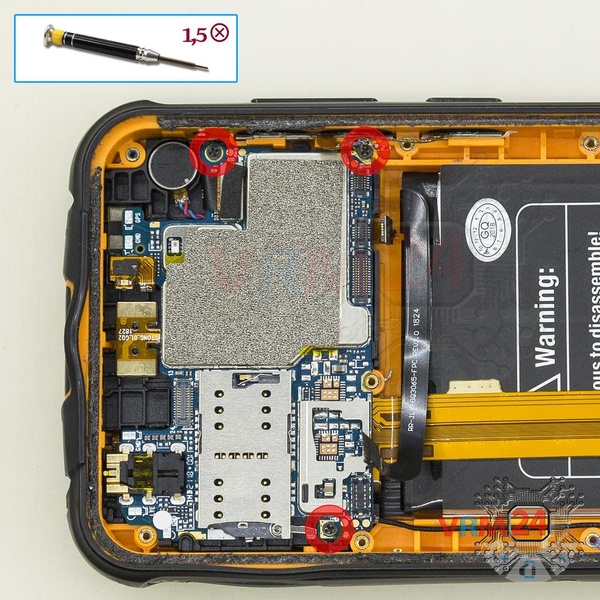

Usando un destornillador (Philips 1.5 mm PH #000), desatornille los tres tornillos que sujetan la placa base.

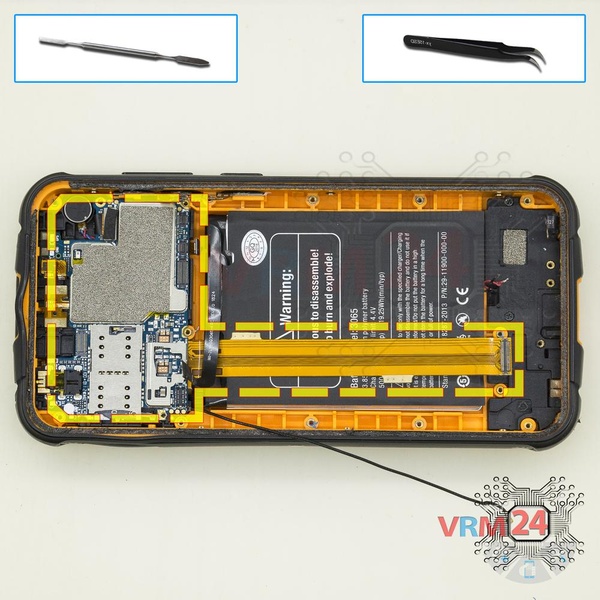

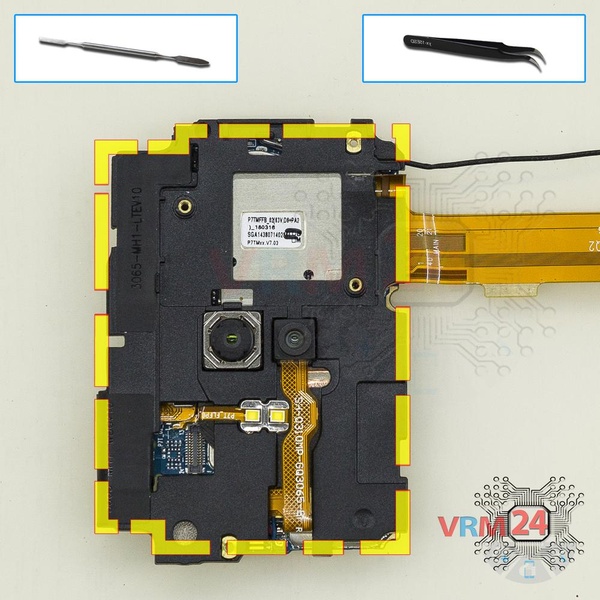

Haga palanca sobre el borde y retire con cuidado el ensamblaje con una placa base, una placa pequeña, una cubierta y un cable entre placas. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.
La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.
⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

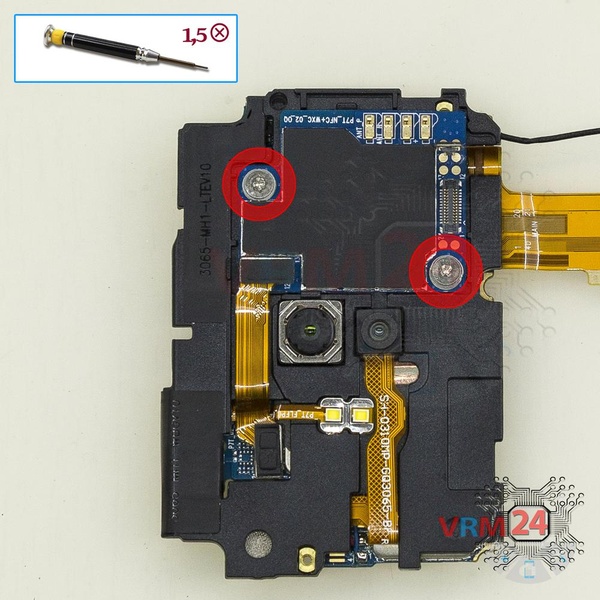

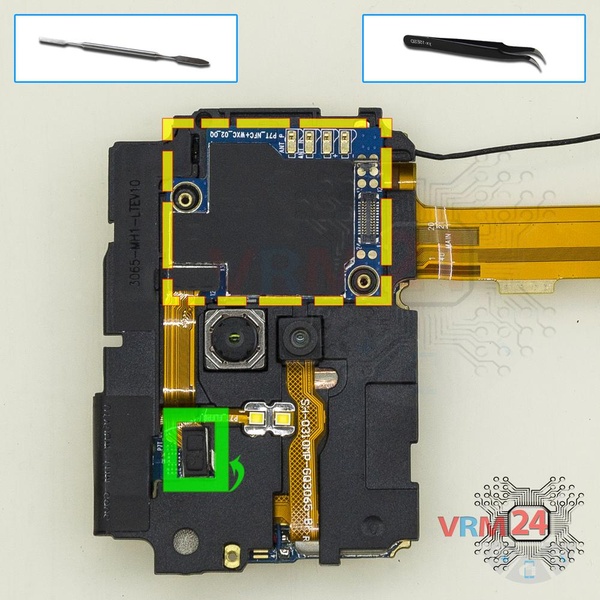

Con un destornillador (Philips 1,5 mm PH #000), desatornilla los dos tornillos que sujetan la placa pequeña.

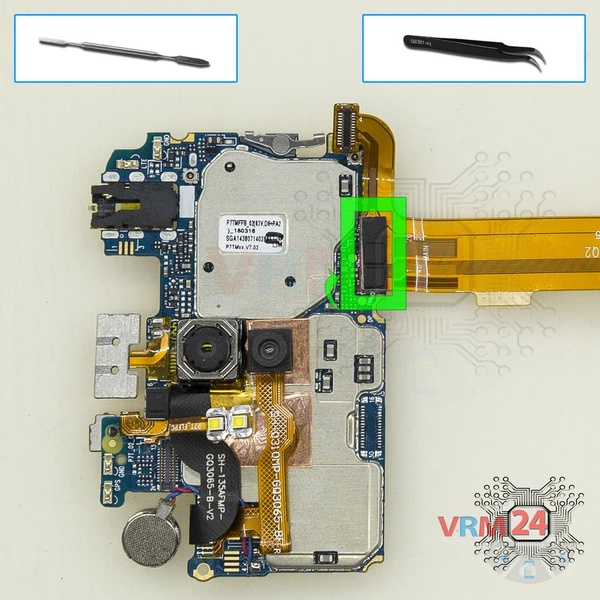

Pulse el conector y retire la placa pequeña con conectores de resorte.
Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.
