Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil UMi Rome X con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar UMi Rome X, Paso 1/1 Cómo desmontar UMi Rome X, Paso 1/2

Paso 1. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar UMi Rome X, Paso 2/1 Cómo desmontar UMi Rome X, Paso 2/2

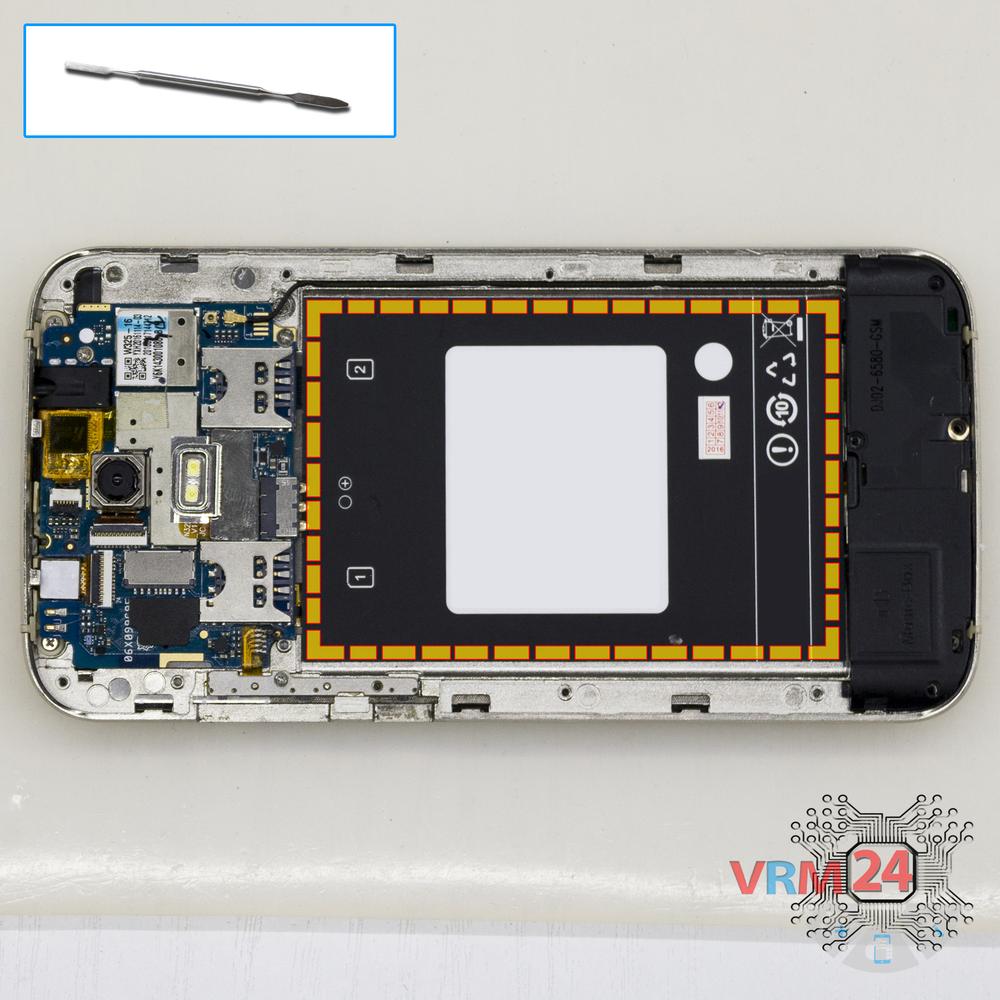

Paso 2. Retirar la batería

ℹ️️ El modelo UMi Rome X cuenta con una batería de 2500 mAh de capacidad (también conocida como batería recargable).

Hay una hendidura al final de la batería en la cubierta central. Enganche la batería en este punto, levántela y extraiga la batería.


Cómo desmontar UMi Rome X, Paso 3/1 Cómo desmontar UMi Rome X, Paso 3/2

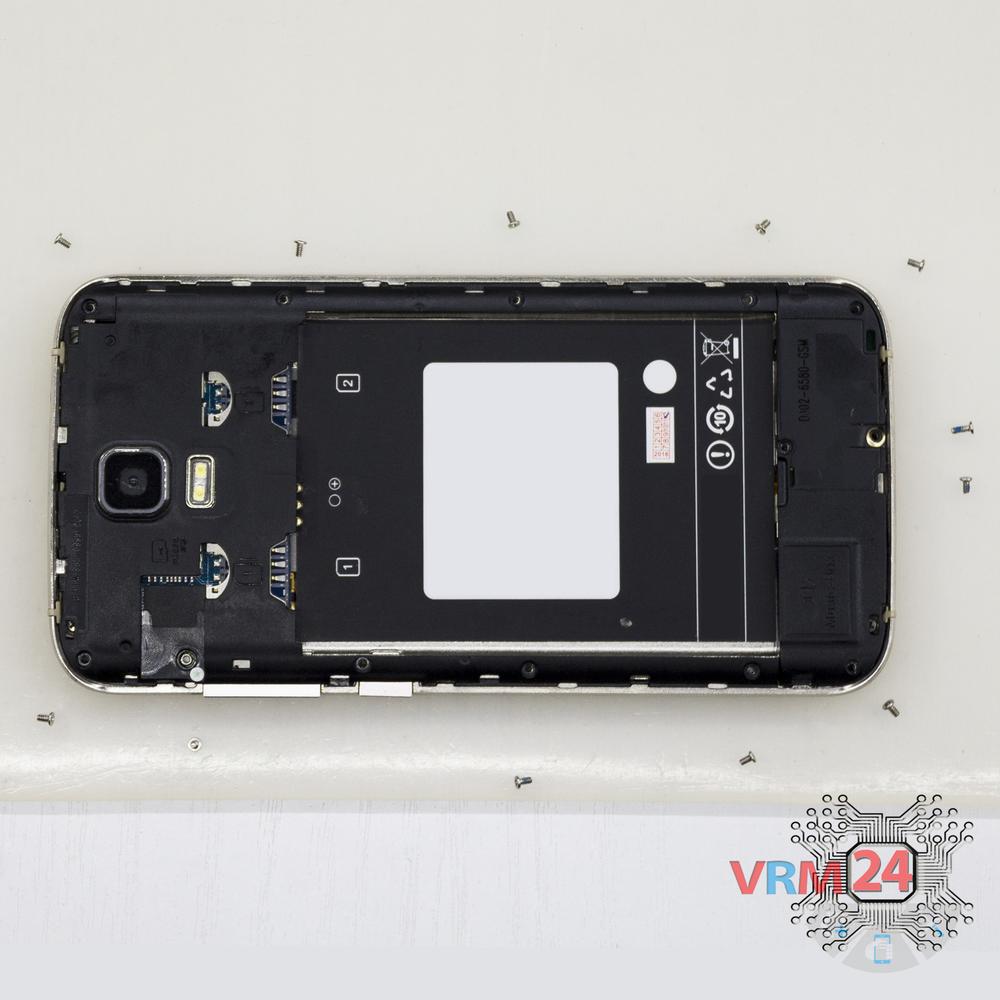

Paso 3. Desenrosque los tornillos

Utilizando un destornillador (Phillips 1.5 mm PH #000), desenroscar los doce tornillos.


Cómo desmontar UMi Rome X, Paso 4/1 Cómo desmontar UMi Rome X, Paso 4/2

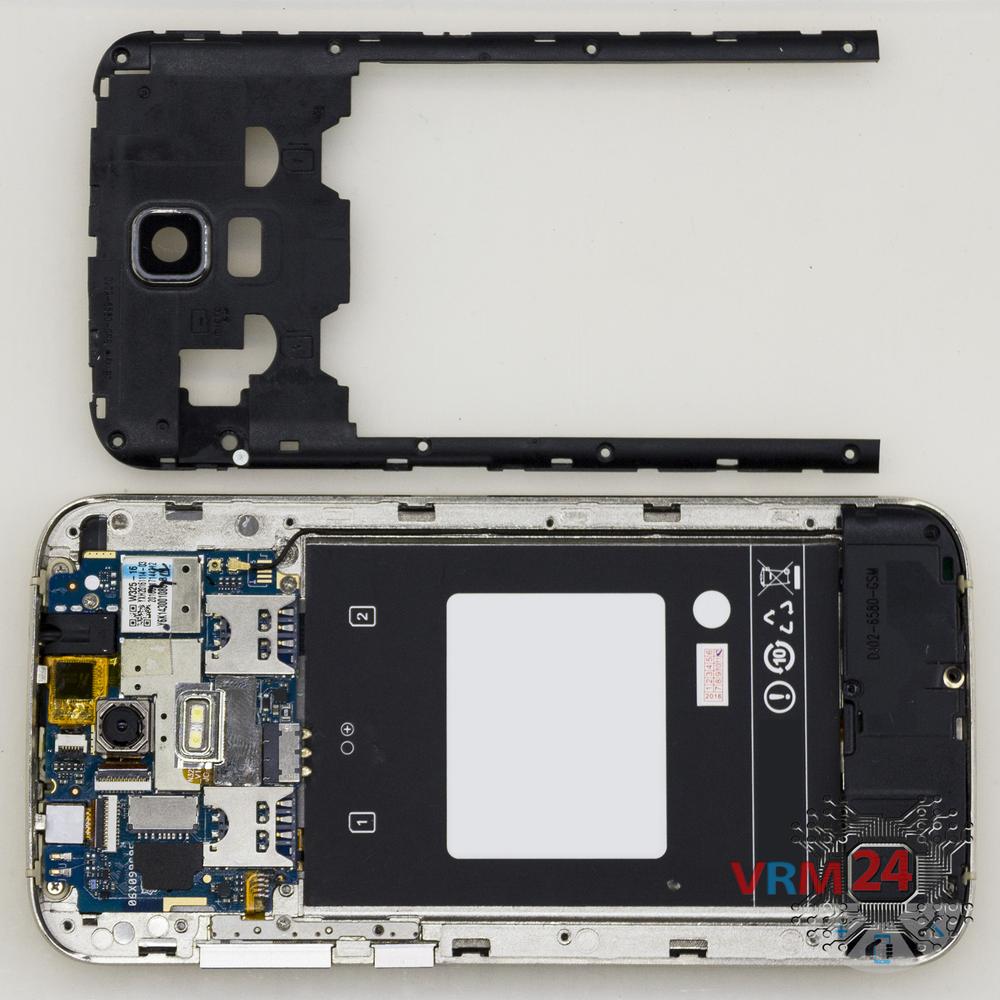

Paso 4. Abrir la tapa central

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar UMi Rome X, Paso 5/1 Cómo desmontar UMi Rome X, Paso 5/2

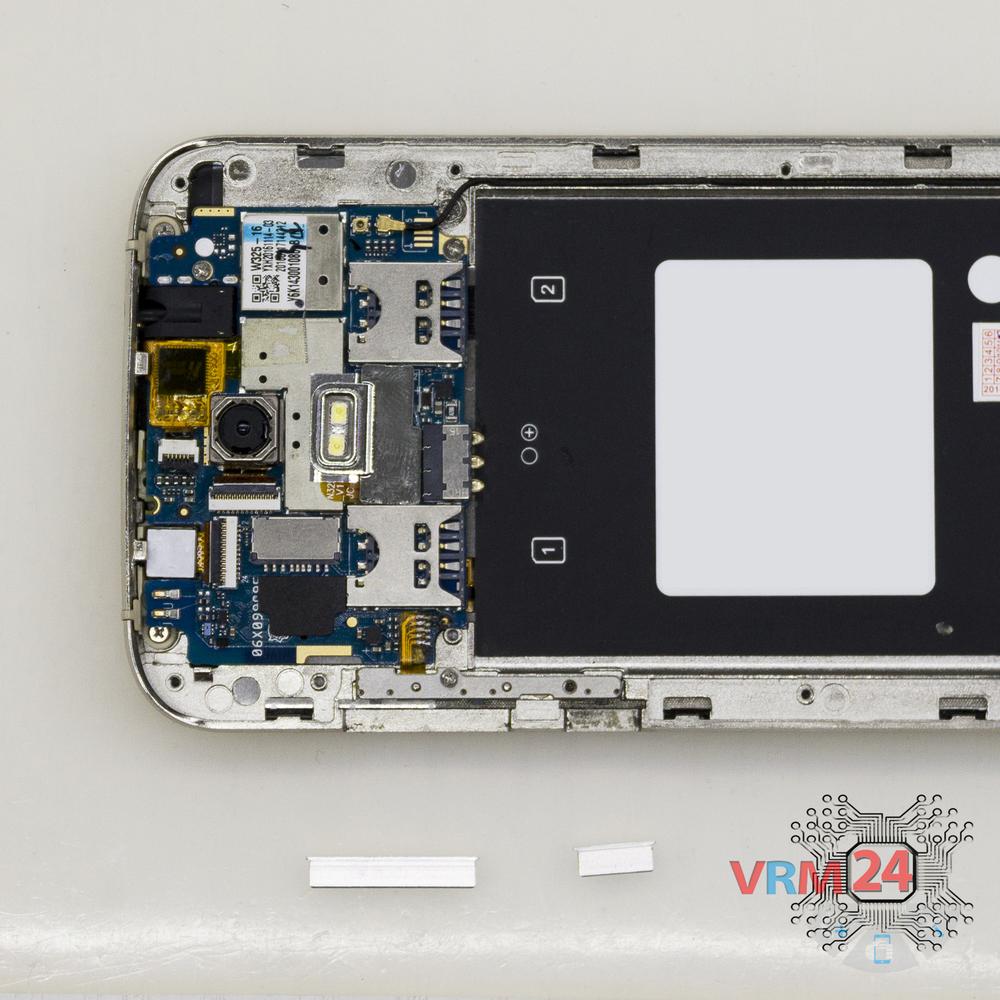

Paso 5. Retirar los botones

Retira con cuidado las teclas de los botones laterales.


Cómo desmontar UMi Rome X, Paso 6/1 Cómo desmontar UMi Rome X, Paso 6/2

Paso 6. Retire la película protectora

Retire con cuidado la etiqueta protectora.

⚠️️ ¡Cuidado! Debajo de la etiqueta hay cables planos.


Cómo desmontar UMi Rome X, Paso 7/1 Cómo desmontar UMi Rome X, Paso 7/2

Paso 7. Retire el altavoz

Haz palanca sobre el borde y voltea la cubierta con un altavoz. Después, desolda los cables del altavoz y retira la tapa.


Cómo desmontar UMi Rome X, Paso 8/1 Cómo desmontar UMi Rome X, Paso 8/2 Cómo desmontar UMi Rome X, Paso 8/3

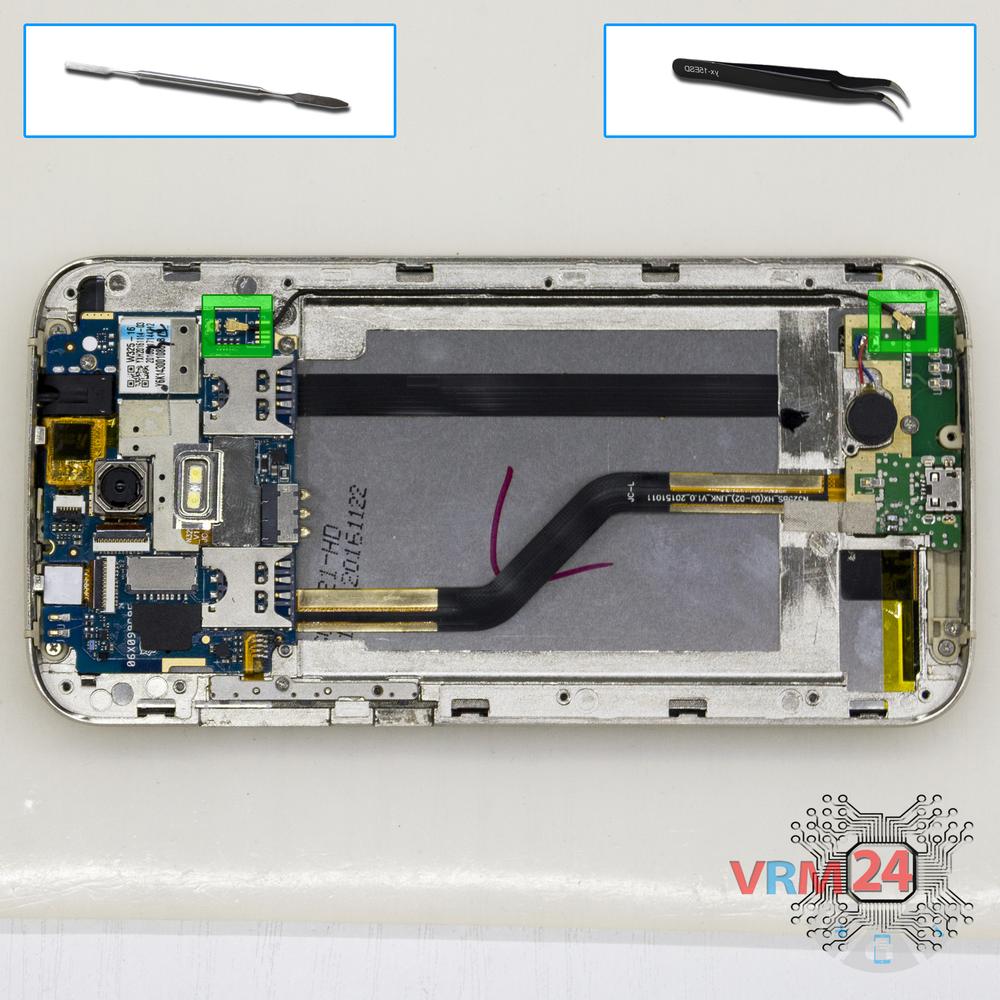

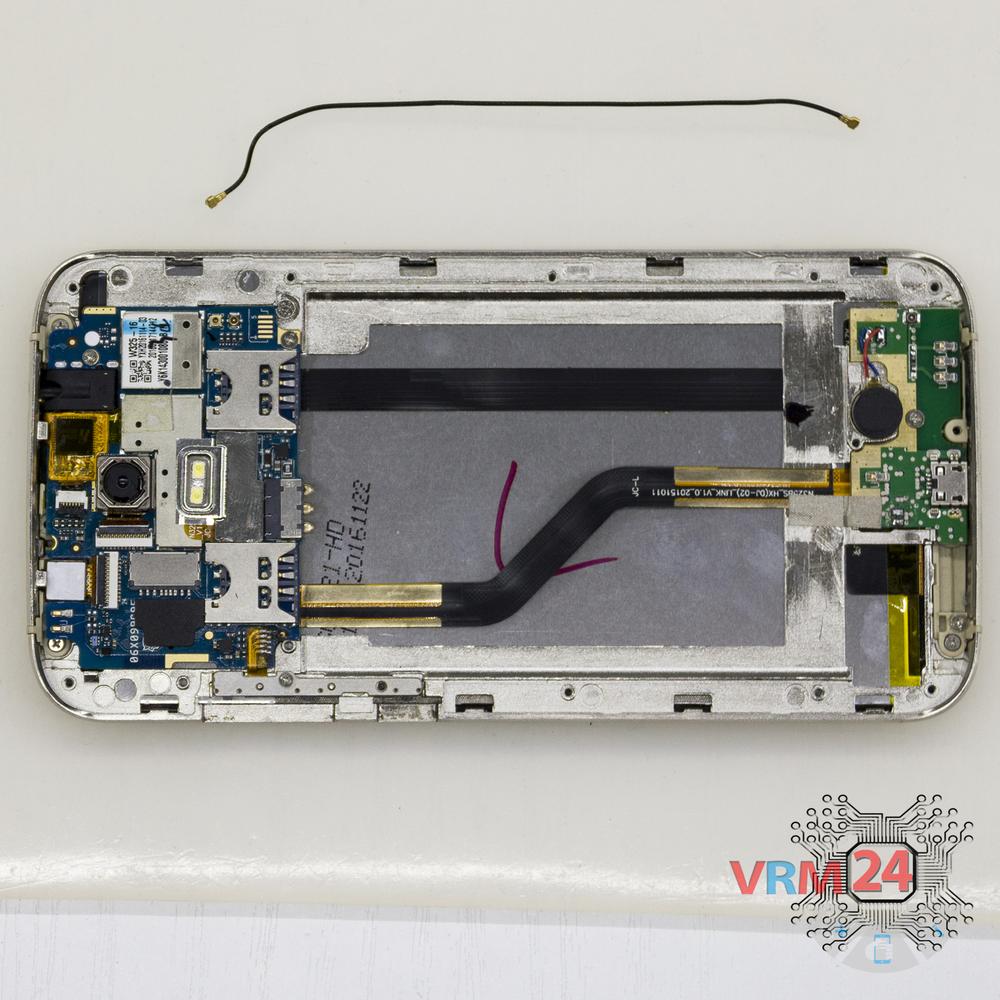

Paso 8. Retire el cable coaxial

Desconecte los conectores y retire el cable coaxial.


Cómo desmontar UMi Rome X, Paso 9/1 Cómo desmontar UMi Rome X, Paso 9/2

Paso 9. Retire la cámara frontal

Haz palanca en el conector de la placa base y retira la cámara frontal (selfie).


Cómo desmontar UMi Rome X, Paso 10/1 Cómo desmontar UMi Rome X, Paso 10/2

Paso 10. Retire la cámara trasera

Desconecte el conector de la placa base y extraiga la cámara principal.


Cómo desmontar UMi Rome X, Paso 11/1 Cómo desmontar UMi Rome X, Paso 11/2

Paso 11. Desenrosque los tornillos

Usando un destornillador (Philips 1.5 mm PH #000), desatornille los tres tornillos que sujetan la placa base.


Cómo desmontar UMi Rome X, Paso 12/1

Paso 12. Desconecte los conectores

Haz palanca en los conectores del cable de la pantalla táctil, el cable de la pantalla y el cable entre placas.

⚠️️ ¡Cuidado! Dos conectores de cable están conectados desde el interior.


Cómo desmontar UMi Rome X, Paso 13/1 Cómo desmontar UMi Rome X, Paso 13/2

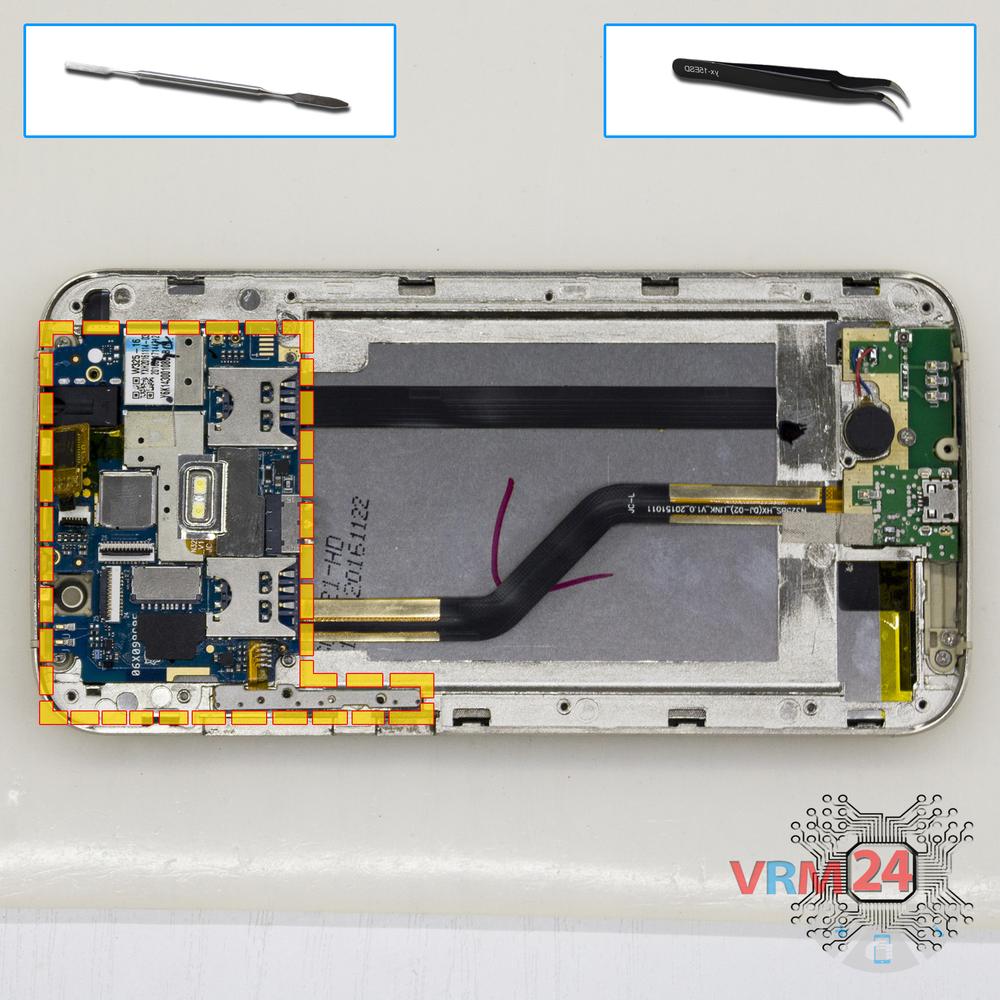

Paso 13. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar UMi Rome X, Paso 14/1 Cómo desmontar UMi Rome X, Paso 14/2

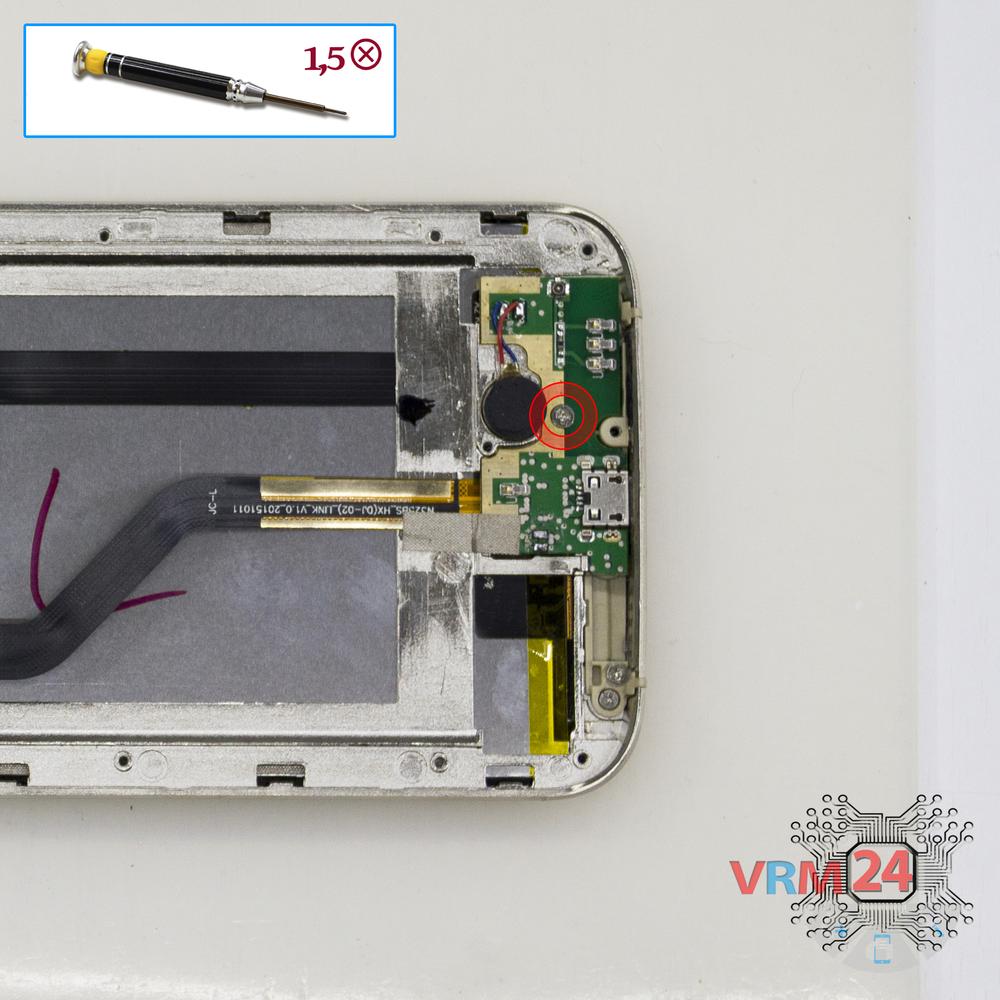

Paso 14. Desenroscar un tornillo

Con un destornillador (Philips 1,5 mm PH n.º 000), desatornille un tornillo que sujeta la subplaca.


Cómo desmontar UMi Rome X, Paso 15/1 Cómo desmontar UMi Rome X, Paso 15/2

Paso 15. Retire la placa secundaria

Retire el cable entre placas. Despegar el motor de vibración. Retire la placa secundaria. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), micrófono, motor de vibración, contactos de resorte para antenas.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar UMi Rome X, Paso 16/1 Cómo desmontar UMi Rome X, Paso 16/2 Cómo desmontar UMi Rome X, Paso 16/3

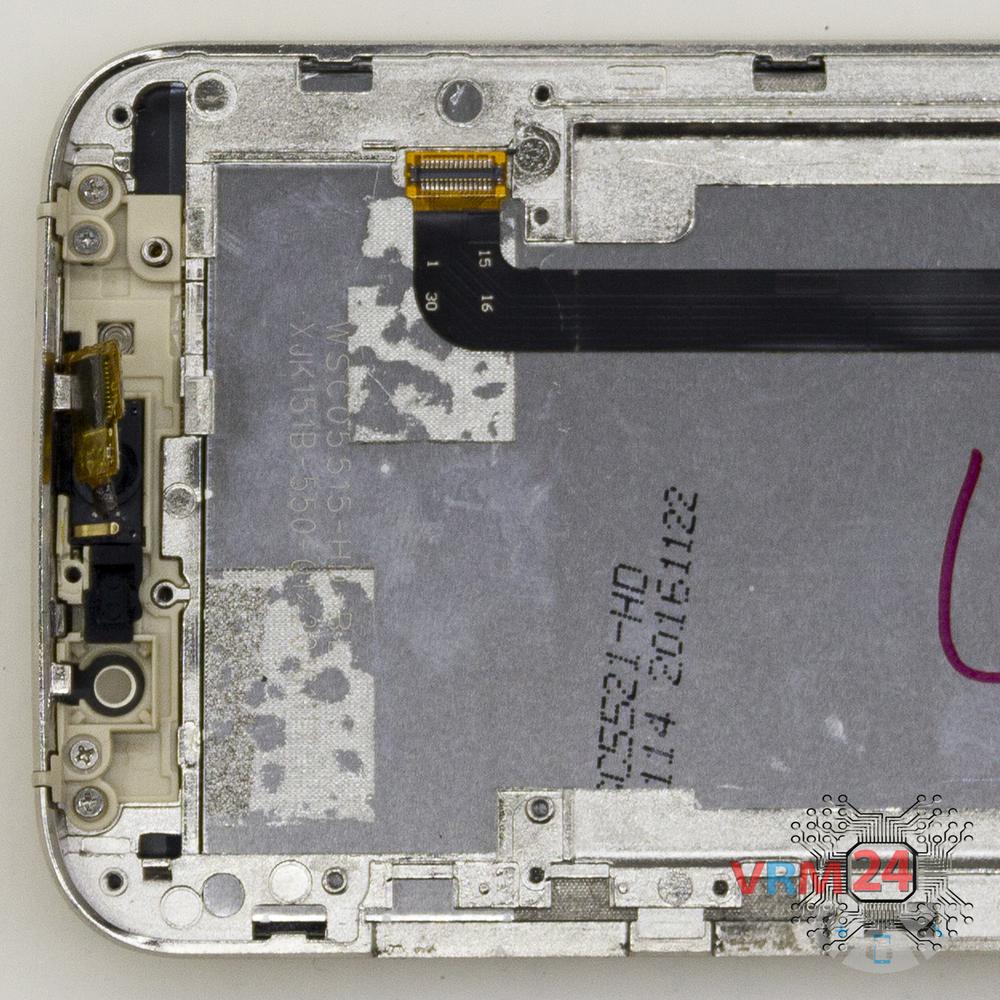

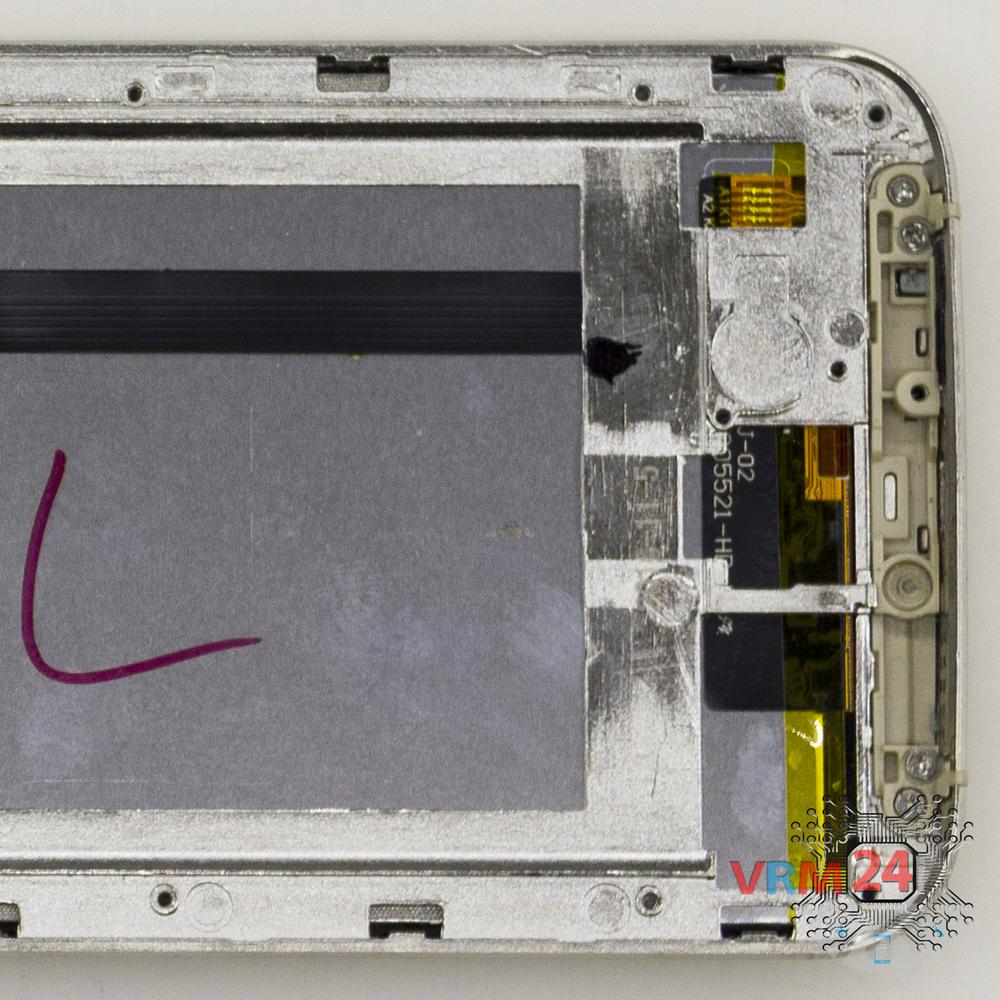

Paso 16. En el marco de la pantalla quedó

ℹ️️ En el cuadro de visualización quedó:

Instrucciones detalladas de desmontaje de UMi Rome X en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 14 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos UMi Rome X lanzado para los mercados en diferentes países.
