Dificultad de desmontaje:
Mediano

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil vivo V20 SE con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar vivo V20 SE, Paso 1/1 Cómo desmontar vivo V20 SE, Paso 1/2

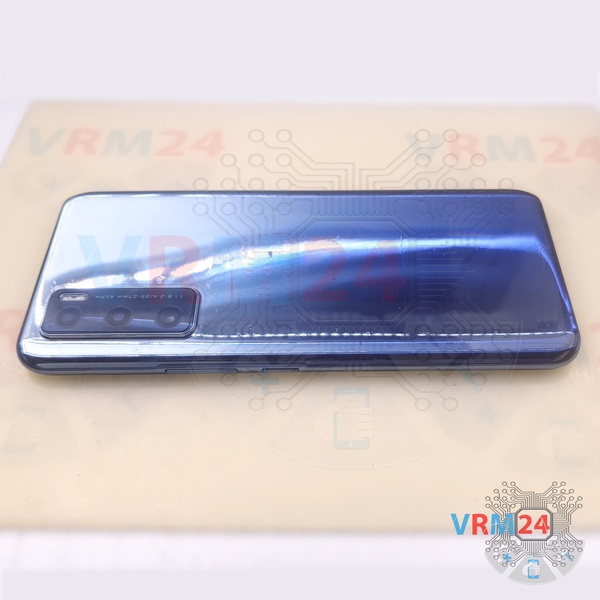

Paso 1. Antes del desmontaje

⚠️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar vivo V20 SE, Paso 2/1 Cómo desmontar vivo V20 SE, Paso 2/2 Cómo desmontar vivo V20 SE, Paso 2/3 Cómo desmontar vivo V20 SE, Paso 2/4

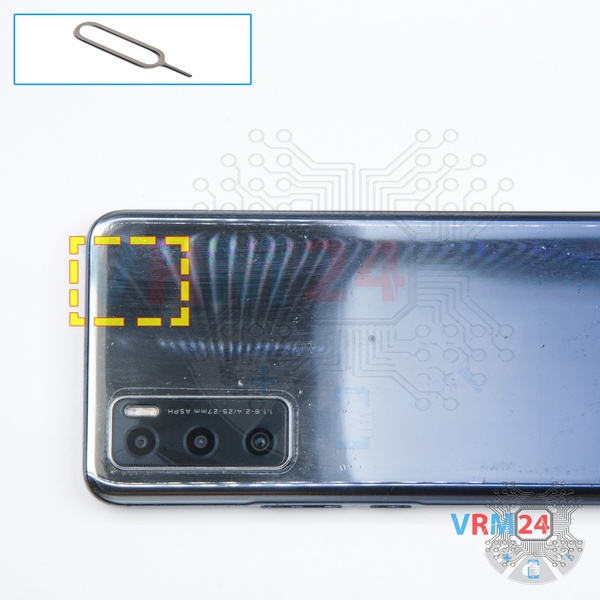

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar vivo V20 SE, Paso 3/1 Cómo desmontar vivo V20 SE, Paso 3/2 Cómo desmontar vivo V20 SE, Paso 3/3 Cómo desmontar vivo V20 SE, Paso 3/4 Cómo desmontar vivo V20 SE, Paso 3/5 Cómo desmontar vivo V20 SE, Paso 3/6

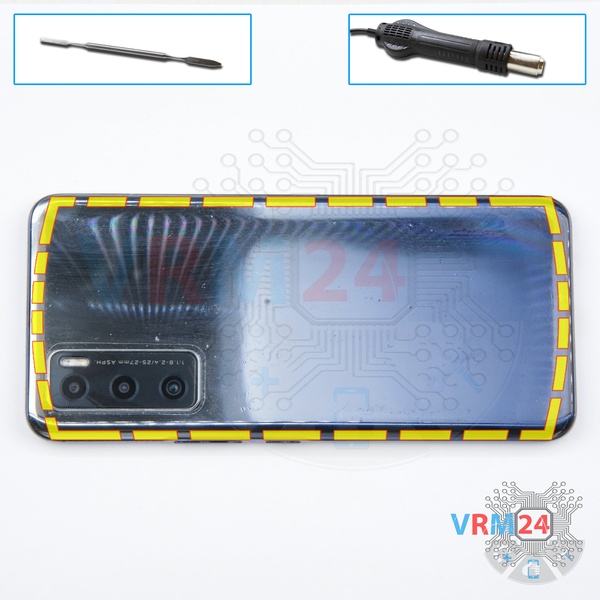

Paso 3. Abra la tapa trasera

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.


Cómo desmontar vivo V20 SE, Paso 4/1 Cómo desmontar vivo V20 SE, Paso 4/2 Cómo desmontar vivo V20 SE, Paso 4/3 Cómo desmontar vivo V20 SE, Paso 4/4

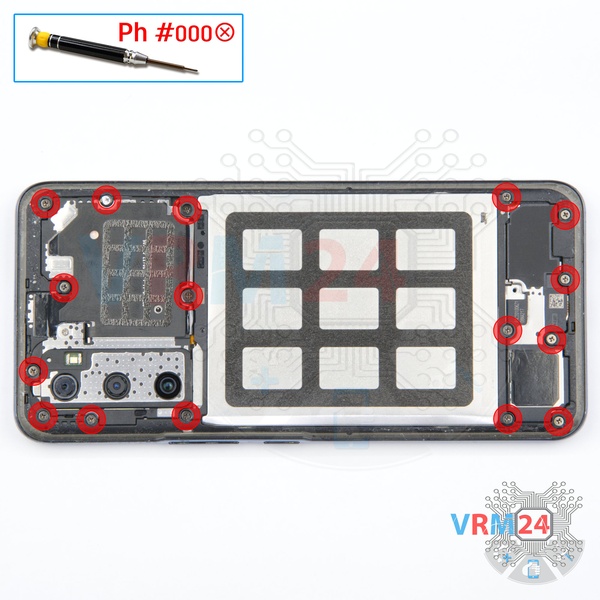

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 16 tornillos.


Cómo desmontar vivo V20 SE, Paso 5/1 Cómo desmontar vivo V20 SE, Paso 5/2

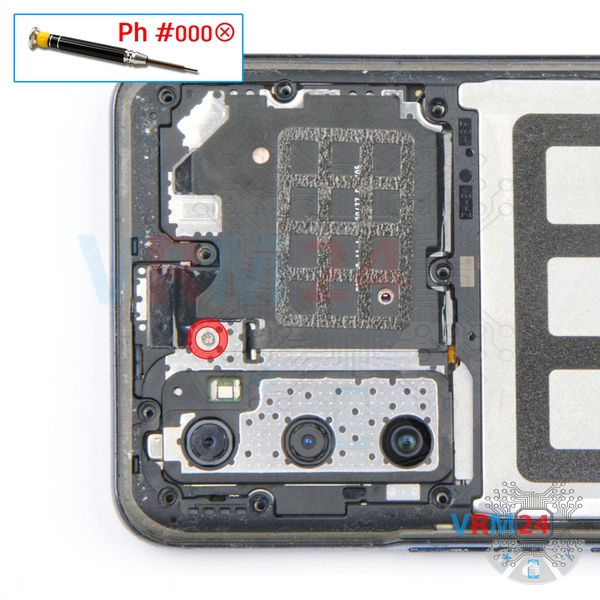

Paso 5. Desenroscar un tornillo

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque un pequeño tornillo plateado.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar vivo V20 SE, Paso 6/1 Cómo desmontar vivo V20 SE, Paso 6/2 Cómo desmontar vivo V20 SE, Paso 6/3 Cómo desmontar vivo V20 SE, Paso 6/4 Cómo desmontar vivo V20 SE, Paso 6/5

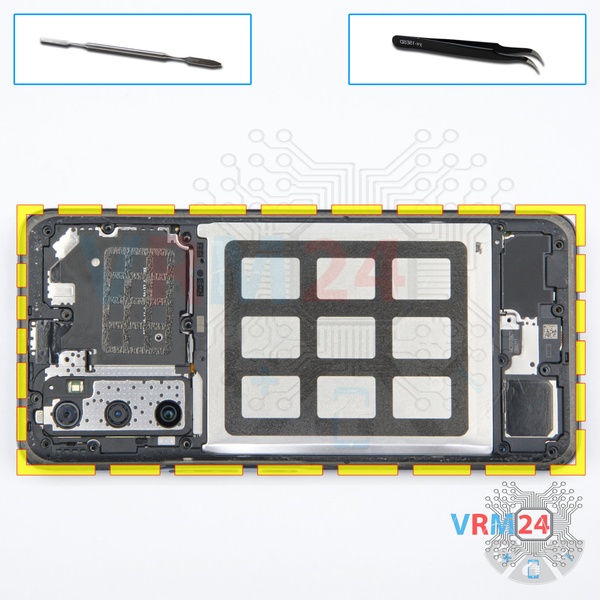

Paso 6. Abrir la tapa central

Retire la cubierta con antenas.


Cómo desmontar vivo V20 SE, Paso 7/1 Cómo desmontar vivo V20 SE, Paso 7/2 Cómo desmontar vivo V20 SE, Paso 7/3

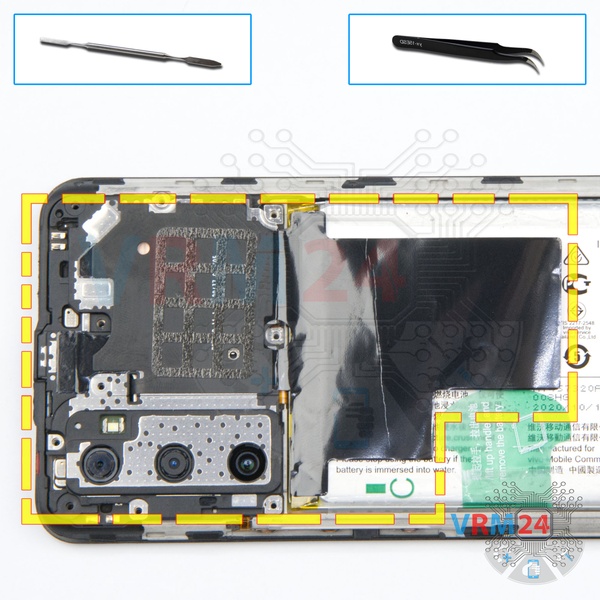

Paso 7. Abrir la tapa

Retire la cubierta con almohadillas de contacto para antenas y un altavoz auricular.


Cómo desmontar vivo V20 SE, Paso 8/1 Cómo desmontar vivo V20 SE, Paso 8/2

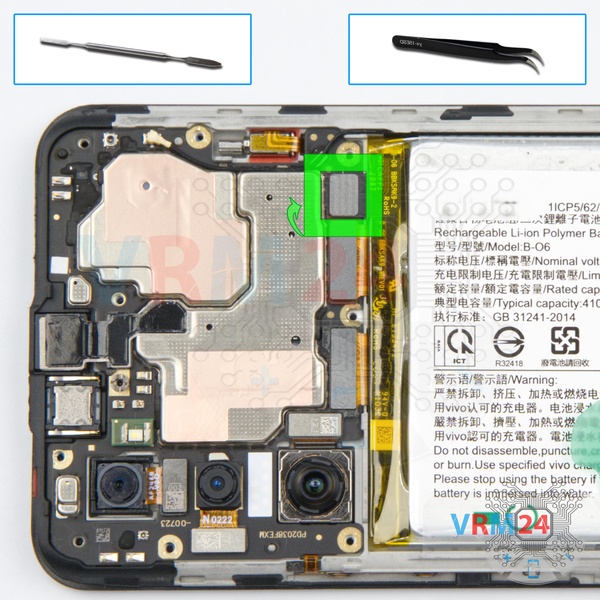

Paso 8. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo vivo V20 SE cuenta con una batería B-O6 de 4100 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar vivo V20 SE, Paso 9/1 Cómo desmontar vivo V20 SE, Paso 9/2 Cómo desmontar vivo V20 SE, Paso 9/3

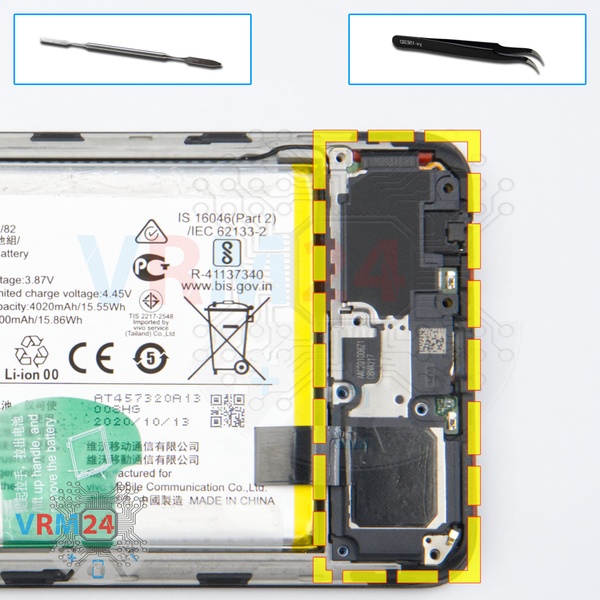

Paso 9. Retire el altavoz

Retire el ensamblaje del altavoz con antenas.


Cómo desmontar vivo V20 SE, Paso 10/1 Cómo desmontar vivo V20 SE, Paso 10/2 Cómo desmontar vivo V20 SE, Paso 10/3 Cómo desmontar vivo V20 SE, Paso 10/4 Cómo desmontar vivo V20 SE, Paso 10/5 Cómo desmontar vivo V20 SE, Paso 10/6

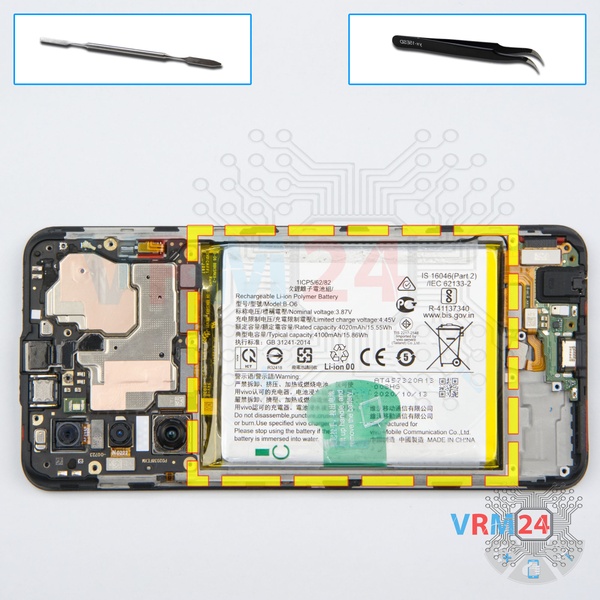

Paso 10. Retirar la batería

Tire con cuidado de la etiqueta hacia arriba para despegar la batería del marco de la pantalla.


Cómo desmontar vivo V20 SE, Paso 11/1 Cómo desmontar vivo V20 SE, Paso 11/2 Cómo desmontar vivo V20 SE, Paso 11/3 Cómo desmontar vivo V20 SE, Paso 11/4 Cómo desmontar vivo V20 SE, Paso 11/5 Cómo desmontar vivo V20 SE, Paso 11/6

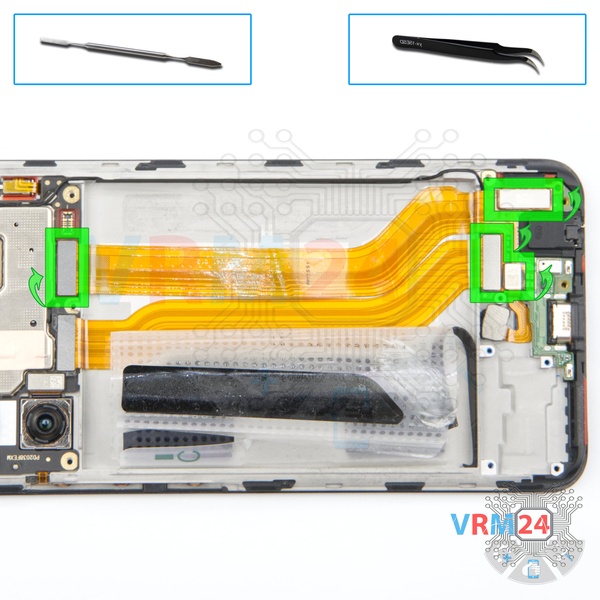

Paso 11. Retire la placa secundaria

Haz palanca en todos los conectores de ambas placas. Después de eso, debemos despegar la película protectora hacia el lado opuesto para abrir un poco de espacio para retirar los cables.

Además, debemos despegar la cosa negra como si fuera una junta. Entonces, cuando tenemos suficiente espacio, retiramos el cable plano flexible entre placas y hacemos palanca para quitar la subplaca.

Honestamente, todavía no podemos quitar la subplaca, simplemente suéltela y déle la vuelta.


Cómo desmontar vivo V20 SE, Paso 12/1 Cómo desmontar vivo V20 SE, Paso 12/2 Cómo desmontar vivo V20 SE, Paso 12/3

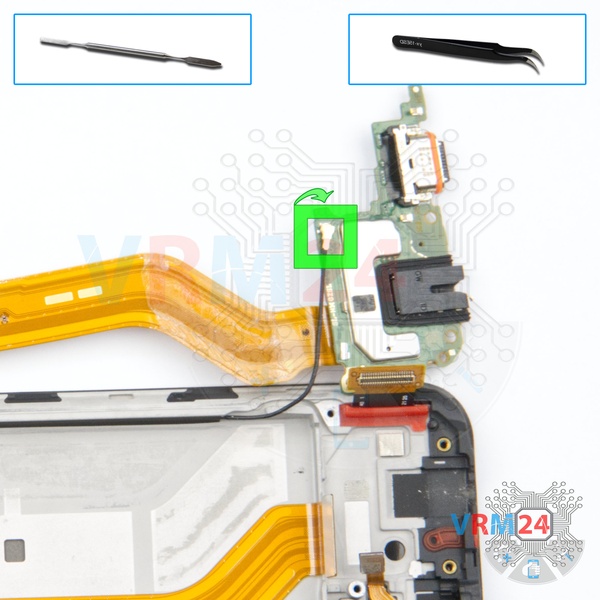

Paso 12. Desconecte el conector

Desconecte el cable coaxial y ahora podemos quitar la placa secundaria.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz y una unidad de antena.


Cómo desmontar vivo V20 SE, Paso 13/1 Cómo desmontar vivo V20 SE, Paso 13/2 Cómo desmontar vivo V20 SE, Paso 13/3 Cómo desmontar vivo V20 SE, Paso 13/4 Cómo desmontar vivo V20 SE, Paso 13/5 Cómo desmontar vivo V20 SE, Paso 13/6 Cómo desmontar vivo V20 SE, Paso 13/7

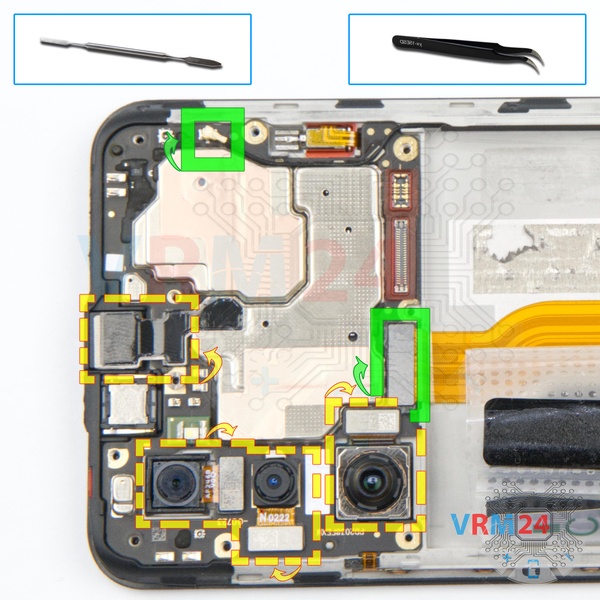

Paso 13. Desconecte los conectores

Desconecte los conectores de un módulo de visualización, cable coaxial, todas las cámaras y extraiga tres cámaras traseras y una cámara frontal (selfie).


Cómo desmontar vivo V20 SE, Paso 14/1 Cómo desmontar vivo V20 SE, Paso 14/2 Cómo desmontar vivo V20 SE, Paso 14/3

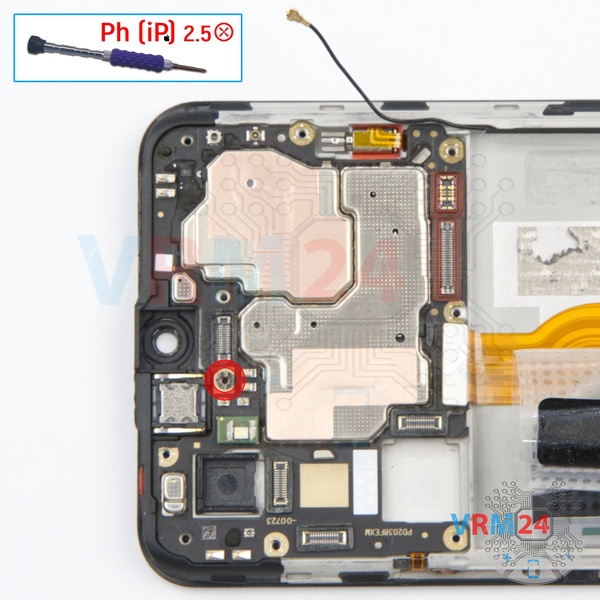

Paso 14. Desenroscar un tornillo

Usando un destornillador Philips iPhone de 2,5 mm con una punta diminuta en el extremo, lo llamamos destornillador cilíndrico porque el tornillo parece un barril. Desatornille un tornillo cilíndrico.

Es totalmente inusual ver tornillos cilíndricos en vivo porque Apple creó y usó tornillos cilíndricos para iPhones durante mucho tiempo. De todos modos, es una solución inteligente para ahorrar un tornillo que sujeta la placa base.




Cómo desmontar vivo V20 SE, Paso 15/1 Cómo desmontar vivo V20 SE, Paso 15/2 Cómo desmontar vivo V20 SE, Paso 15/3

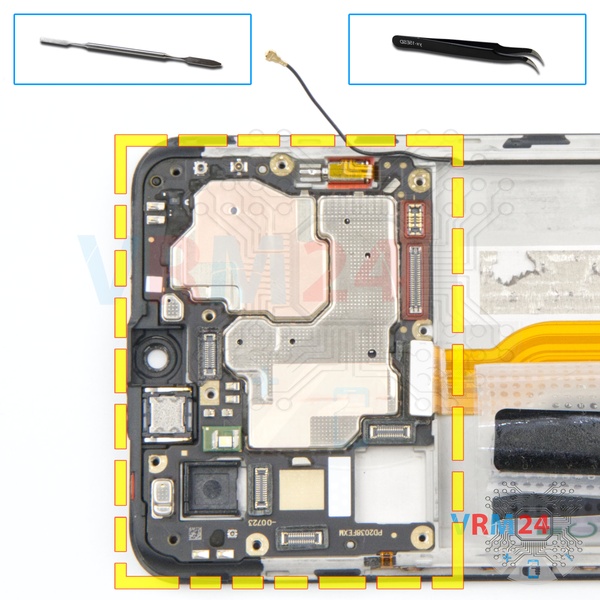

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa por la fuerza. Asegúrate de que nada se interponga en el camino o sostenga la placa.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar vivo V20 SE, Paso 16/1 Cómo desmontar vivo V20 SE, Paso 16/2 Cómo desmontar vivo V20 SE, Paso 16/3

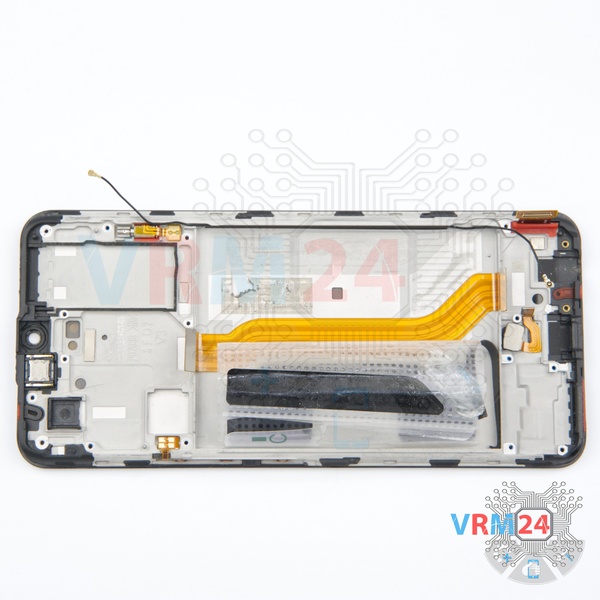

Paso 16. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedó: el altavoz del auricular, el cable coaxial.

Instrucciones detalladas de desmontaje de vivo V20 SE en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 22 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos vivo V20 SE lanzado para los mercados en diferentes países.
