Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil vivo Y17 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar vivo Y17, Paso 1/1

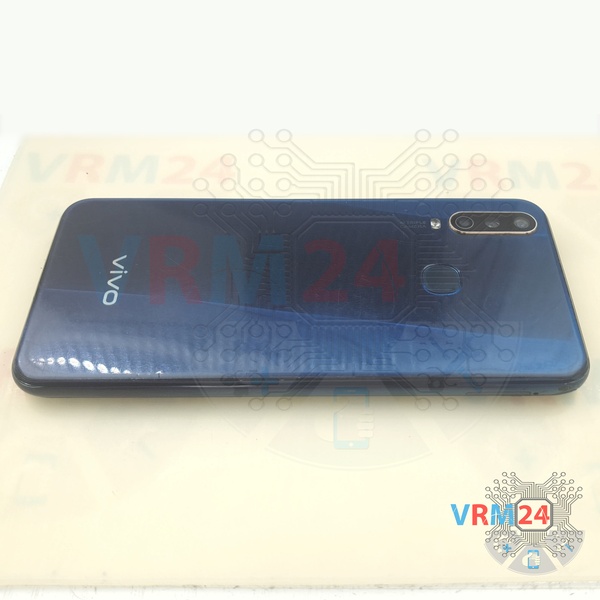

Paso 1. Antes del desmontaje

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar vivo Y17, Paso 2/1 Cómo desmontar vivo Y17, Paso 2/2 Cómo desmontar vivo Y17, Paso 2/3 Cómo desmontar vivo Y17, Paso 2/4 Cómo desmontar vivo Y17, Paso 2/5

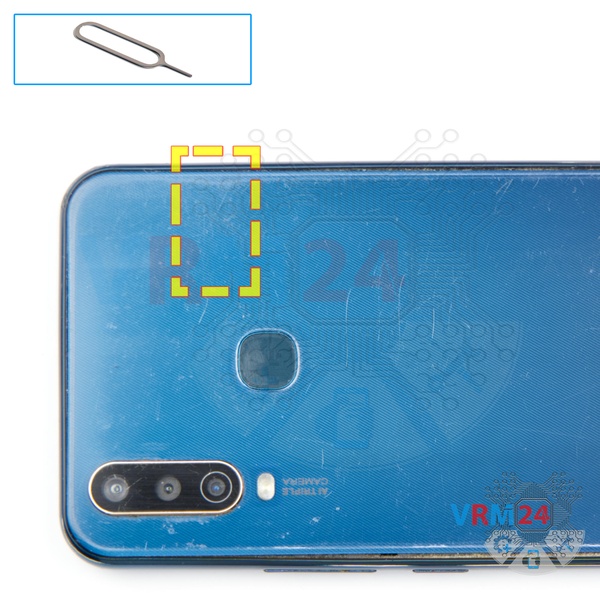

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar vivo Y17, Paso 3/1 Cómo desmontar vivo Y17, Paso 3/2 Cómo desmontar vivo Y17, Paso 3/3 Cómo desmontar vivo Y17, Paso 3/4 Cómo desmontar vivo Y17, Paso 3/5

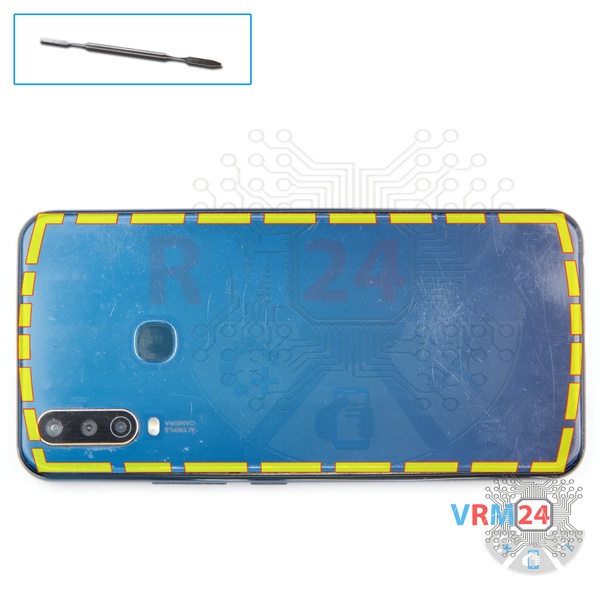

Paso 3. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. Los cables delgados y los botones frágiles son fáciles de dañar.

⚠️️ Presta atención al cable del sensor de huellas ubicado en el interior.


Cómo desmontar vivo Y17, Paso 4/1 Cómo desmontar vivo Y17, Paso 4/2 Cómo desmontar vivo Y17, Paso 4/3 Cómo desmontar vivo Y17, Paso 4/4

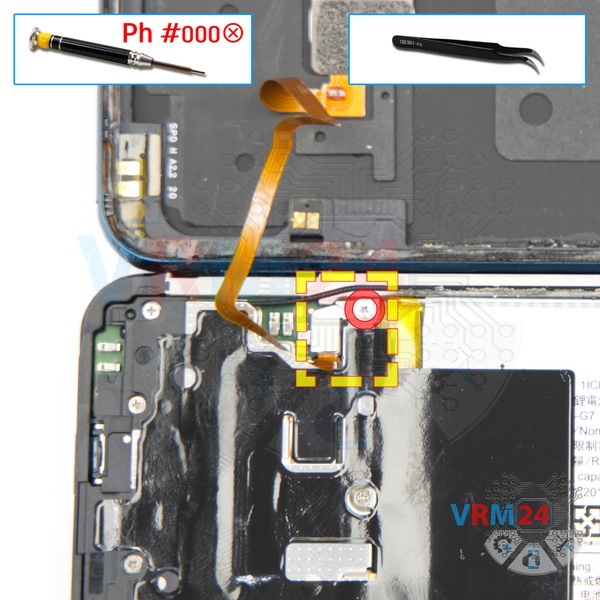

Paso 4. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desenrosque un tornillo y retire el soporte que sujeta el conector.


Cómo desmontar vivo Y17, Paso 5/1 Cómo desmontar vivo Y17, Paso 5/2 Cómo desmontar vivo Y17, Paso 5/3

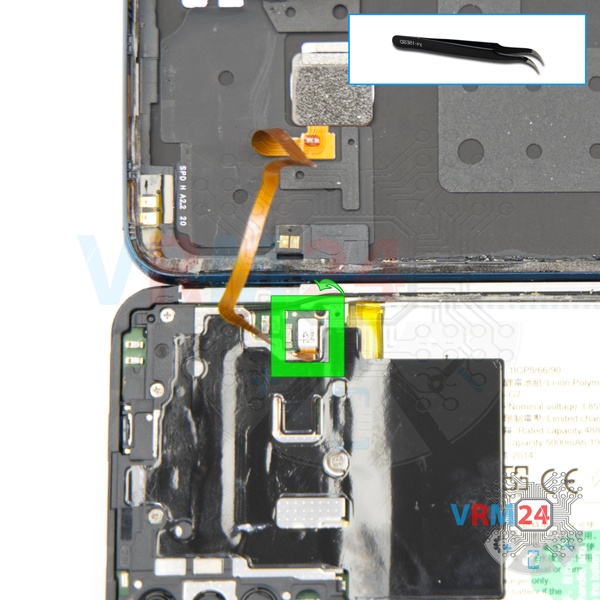

Paso 5. Desconecte el conector

Haz palanca en el conector del sensor de huellas dactilares y quita la tapa trasera.

⚠️️Trate de usar herramientas que no sean de metal o de plástico para evitar cortocircuitos porque el teléfono inteligente todavía funciona con batería.


Cómo desmontar vivo Y17, Paso 6/1 Cómo desmontar vivo Y17, Paso 6/2 Cómo desmontar vivo Y17, Paso 6/3

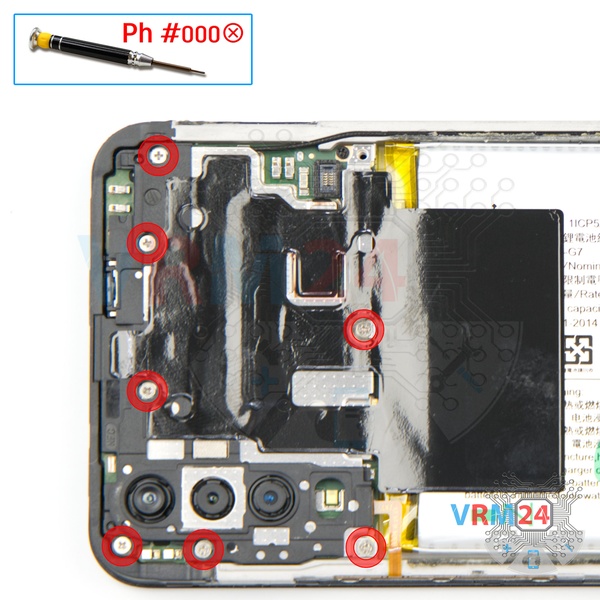

Paso 6. Desenrosque los tornillos

Con un destornillador (Philips 1,5 mm PH000), desatornille 7 tornillos.


Cómo desmontar vivo Y17, Paso 7/1 Cómo desmontar vivo Y17, Paso 7/2 Cómo desmontar vivo Y17, Paso 7/3

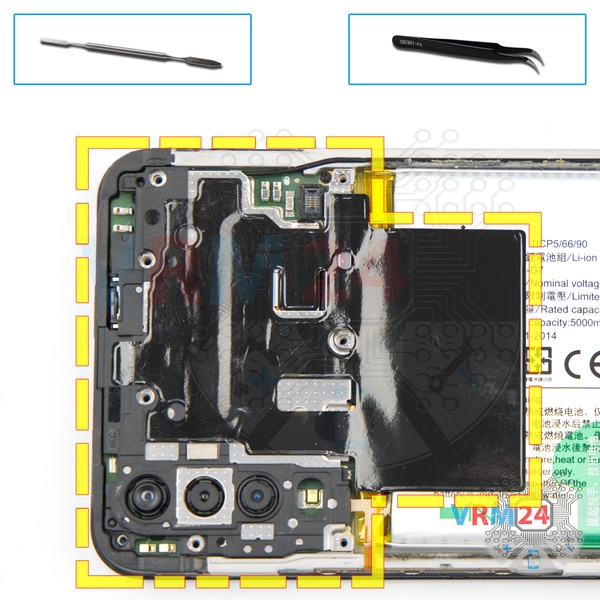

Paso 7. Abrir la tapa central

Haz palanca alrededor de los bordes. Desconecte los clips adjuntos moviendo la herramienta de apertura a lo largo del borde. Retire la cubierta intermedia con una almohadilla de contacto del altavoz del auricular.


Cómo desmontar vivo Y17, Paso 8/1 Cómo desmontar vivo Y17, Paso 8/2

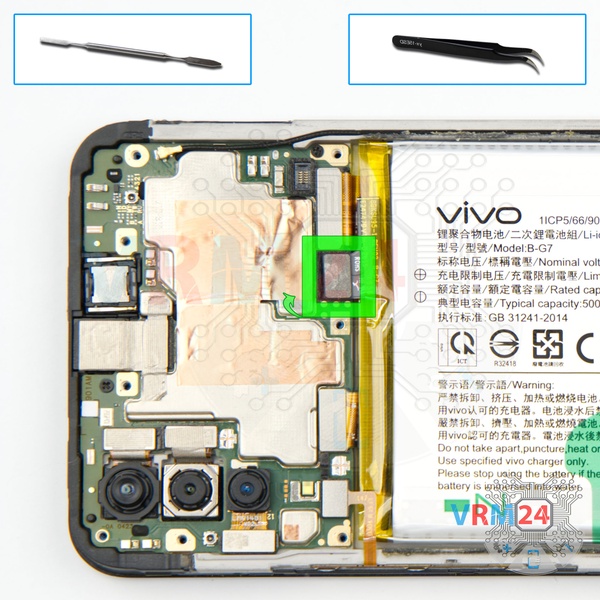

Paso 8. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo vivo Y17 cuenta con una batería B-G7 de 5000 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta metálica para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar vivo Y17, Paso 9/1 Cómo desmontar vivo Y17, Paso 9/2 Cómo desmontar vivo Y17, Paso 9/3

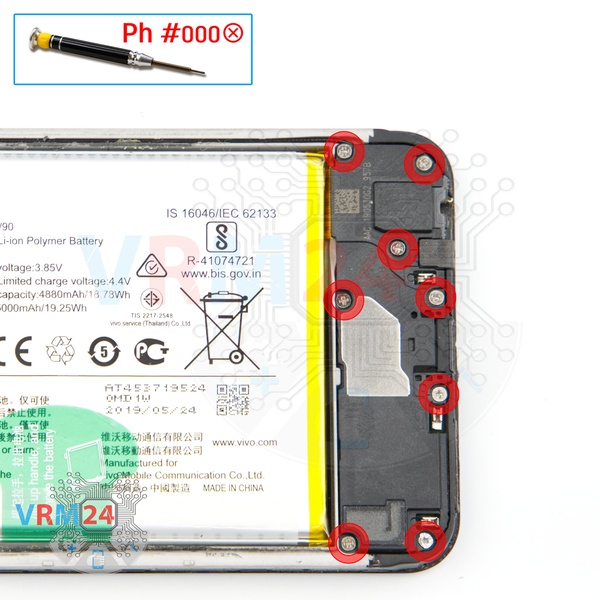

Paso 9. Desenrosque los tornillos

Con un destornillador (Philips 1,5 mm PH000), desatornille 8 tornillos.


Cómo desmontar vivo Y17, Paso 10/1 Cómo desmontar vivo Y17, Paso 10/2 Cómo desmontar vivo Y17, Paso 10/3 Cómo desmontar vivo Y17, Paso 10/4

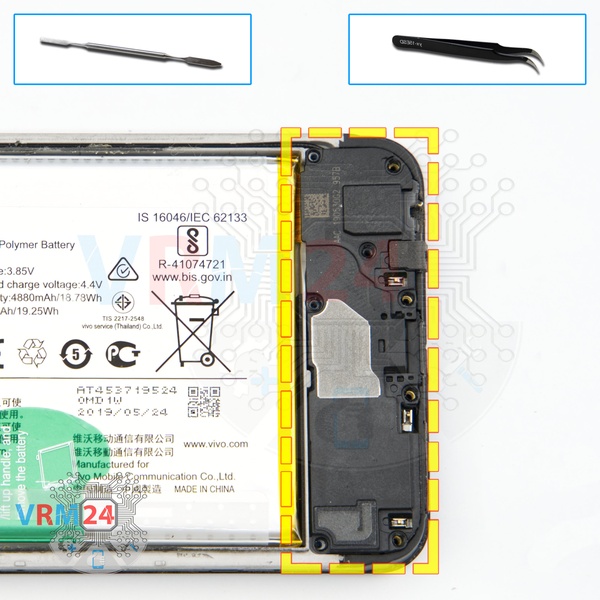

Paso 10. Retire el altavoz

Extracción del conjunto de un altavoz, motor de vibración.


Cómo desmontar vivo Y17, Paso 11/1 Cómo desmontar vivo Y17, Paso 11/2

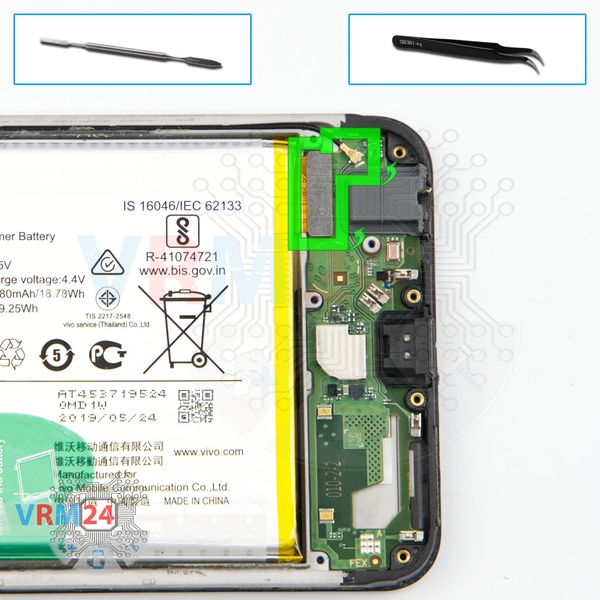

Paso 11. Desconecte los conectores

Desconecte el conector del cable coaxial, cable a la placa principal en la placa secundaria.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada. Los conectores son bastante débiles y se rompen con facilidad, o el cable se sale del extremo (orejeta).


Cómo desmontar vivo Y17, Paso 12/1 Cómo desmontar vivo Y17, Paso 12/2 Cómo desmontar vivo Y17, Paso 12/3

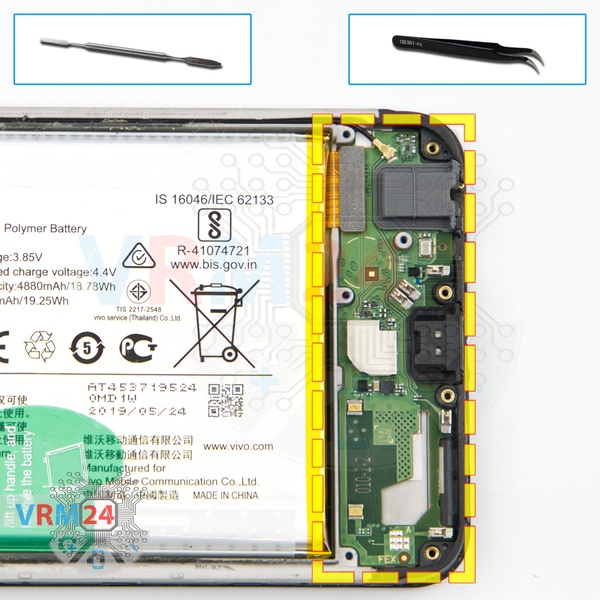

Paso 12. Retire la placa secundaria

Retire la subplaca. Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar vivo Y17, Paso 13/1 Cómo desmontar vivo Y17, Paso 13/2 Cómo desmontar vivo Y17, Paso 13/3 Cómo desmontar vivo Y17, Paso 13/4 Cómo desmontar vivo Y17, Paso 13/5

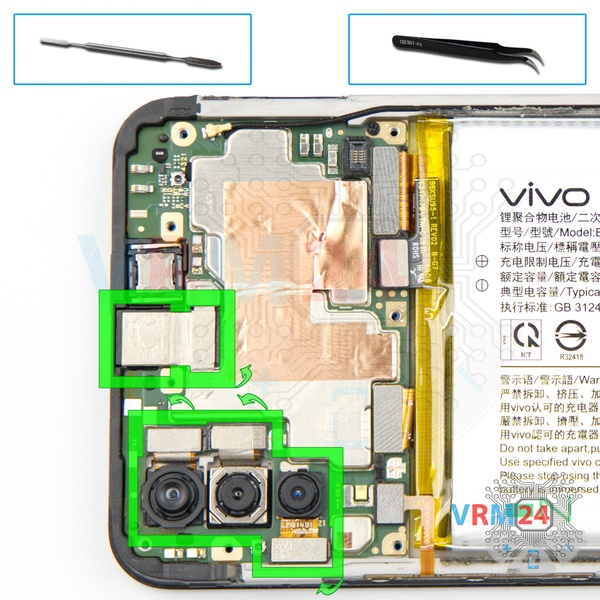

Paso 13. Retire las cámaras

Haz palanca en los conectores y retira las tres cámaras traseras y una cámara frontal (selfie).

⚠️️ La cámara frontal está ligeramente pegada con una película térmica pasiva (disipador de calor) a la placa base para disipar el calor.


Cómo desmontar vivo Y17, Paso 14/1 Cómo desmontar vivo Y17, Paso 14/2 Cómo desmontar vivo Y17, Paso 14/3 Cómo desmontar vivo Y17, Paso 14/4

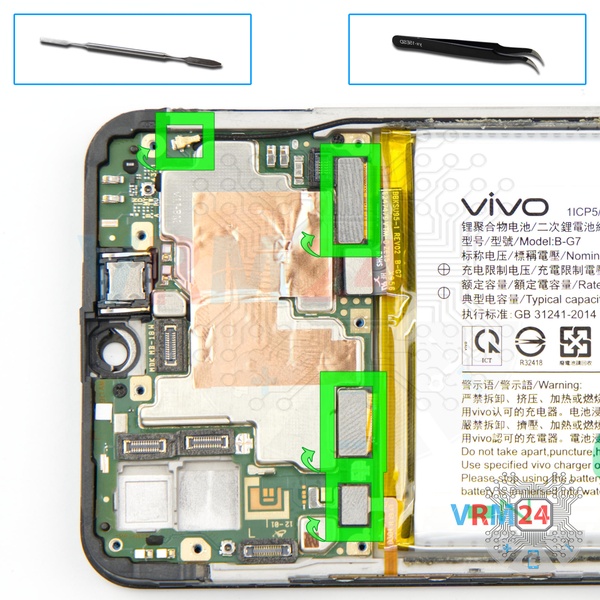

Paso 14. Desconecte los conectores

Haz palanca en los conectores del cable de los botones de encendido/volumen, el cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores. Los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar vivo Y17, Paso 15/1 Cómo desmontar vivo Y17, Paso 15/2 Cómo desmontar vivo Y17, Paso 15/3

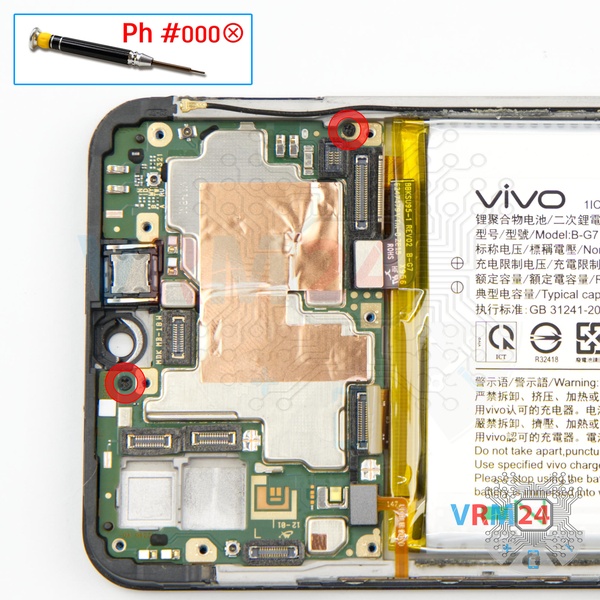

Paso 15. Desenrosque los tornillos

Con un destornillador (Philips PH000 de 1,5 mm), desatornille los dos tornillos que sujetan la placa base.


Cómo desmontar vivo Y17, Paso 16/1 Cómo desmontar vivo Y17, Paso 16/2 Cómo desmontar vivo Y17, Paso 16/3

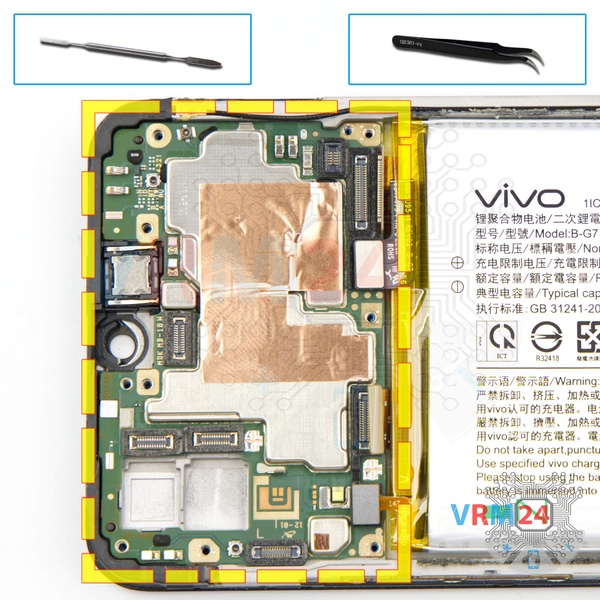

Paso 16. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar vivo Y17, Paso 17/1 Cómo desmontar vivo Y17, Paso 17/2 Cómo desmontar vivo Y17, Paso 17/3

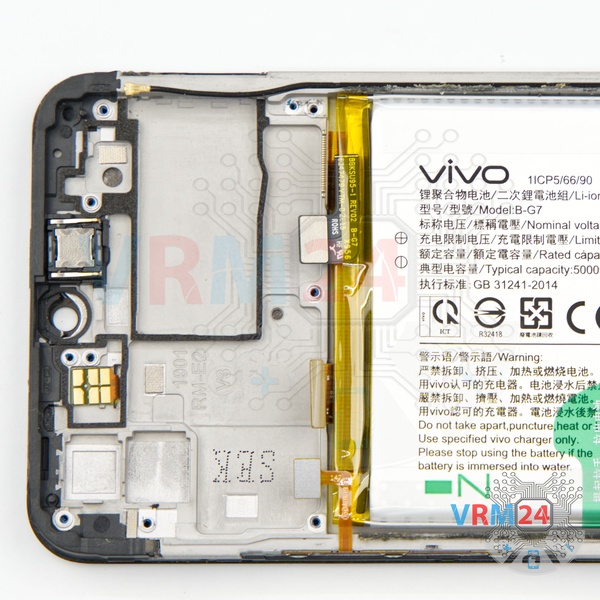

Paso 17. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el cable coaxial.

Instrucciones detalladas de desmontaje de vivo Y17 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma minutos en el tiempo. Nuestro manual es adecuado para todos los modelos vivo Y17 lanzado para los mercados en diferentes países.
