Cómo desmontar vivo Y20, Paso 1/1

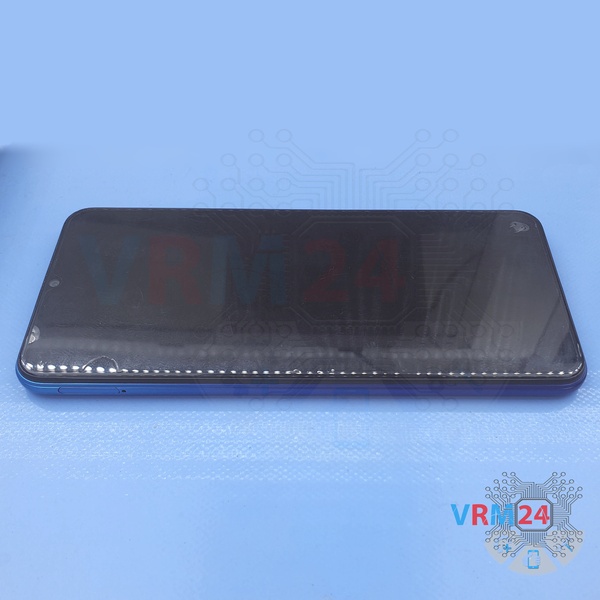

Paso 1. Antes del desmontaje

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar vivo Y20, Paso 2/1 Cómo desmontar vivo Y20, Paso 2/2 Cómo desmontar vivo Y20, Paso 2/3

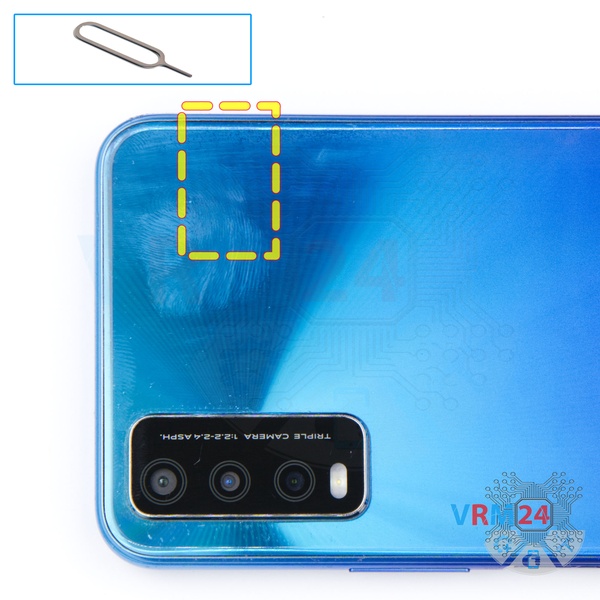

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar vivo Y20, Paso 3/1 Cómo desmontar vivo Y20, Paso 3/2 Cómo desmontar vivo Y20, Paso 3/3 Cómo desmontar vivo Y20, Paso 3/4 Cómo desmontar vivo Y20, Paso 3/5

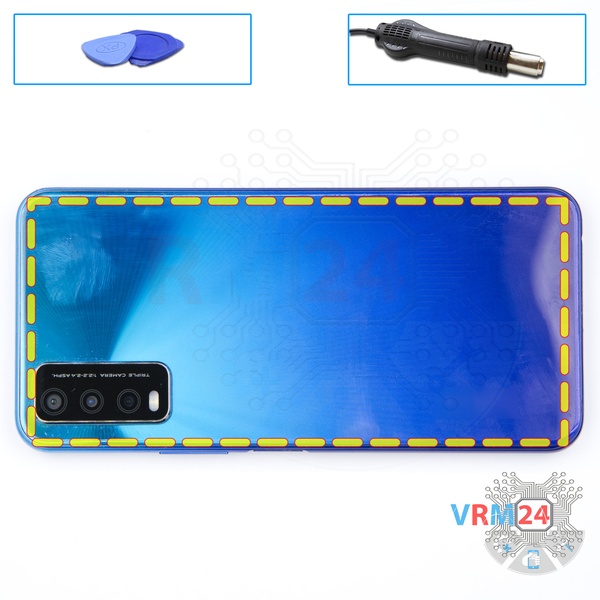

Paso 3. Abra la tapa trasera

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.


Cómo desmontar vivo Y20, Paso 4/1 Cómo desmontar vivo Y20, Paso 4/2 Cómo desmontar vivo Y20, Paso 4/3 Cómo desmontar vivo Y20, Paso 4/4

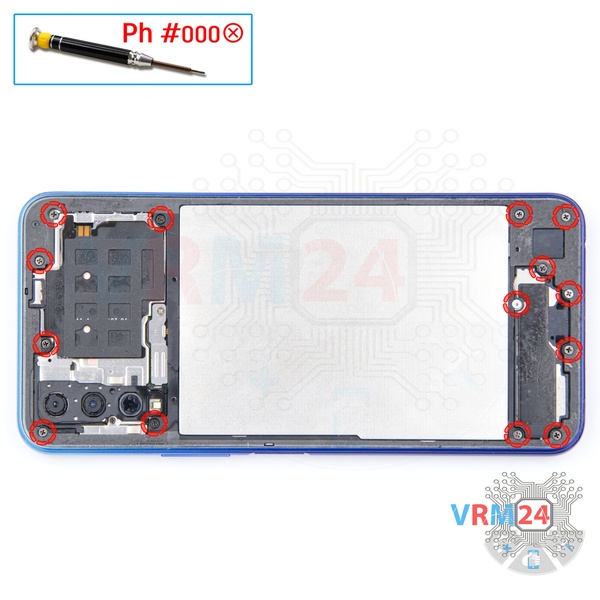

Paso 4. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 14 tornillos.


Cómo desmontar vivo Y20, Paso 5/1 Cómo desmontar vivo Y20, Paso 5/2 Cómo desmontar vivo Y20, Paso 5/3

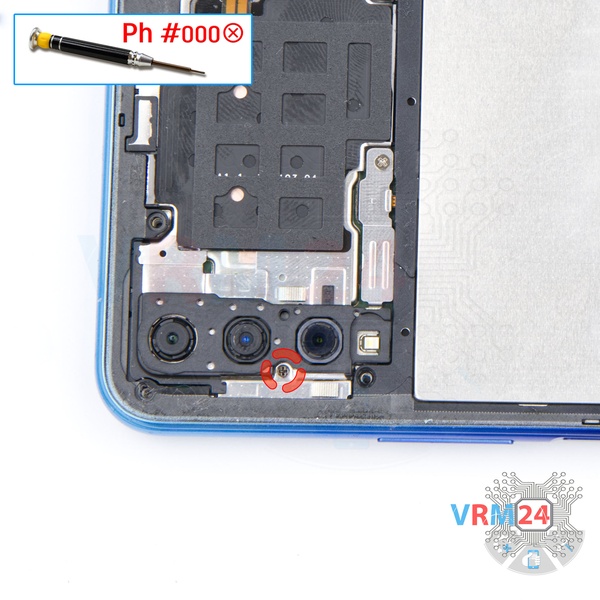

Paso 5. Desenroscar un tornillo

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque un tornillo corto.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar vivo Y20, Paso 6/1 Cómo desmontar vivo Y20, Paso 6/2 Cómo desmontar vivo Y20, Paso 6/3

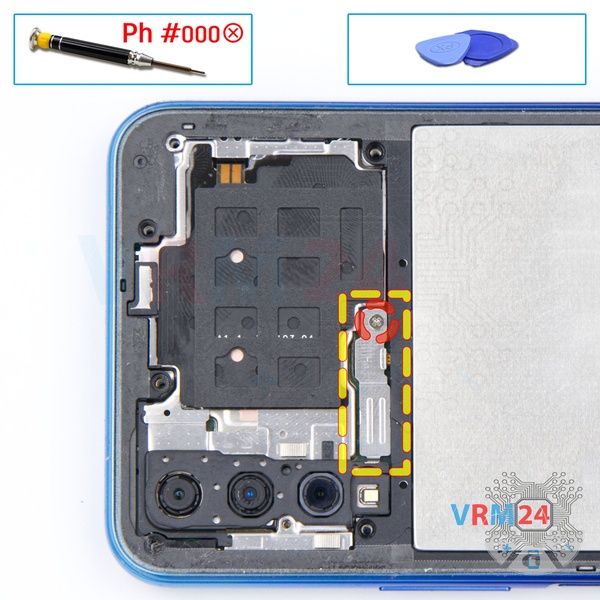

Paso 6. Desenroscar un tornillo

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque un tornillo y retire el soporte que sujeta los conectores.


Cómo desmontar vivo Y20, Paso 7/1 Cómo desmontar vivo Y20, Paso 7/2 Cómo desmontar vivo Y20, Paso 7/3 Cómo desmontar vivo Y20, Paso 7/4 Cómo desmontar vivo Y20, Paso 7/5

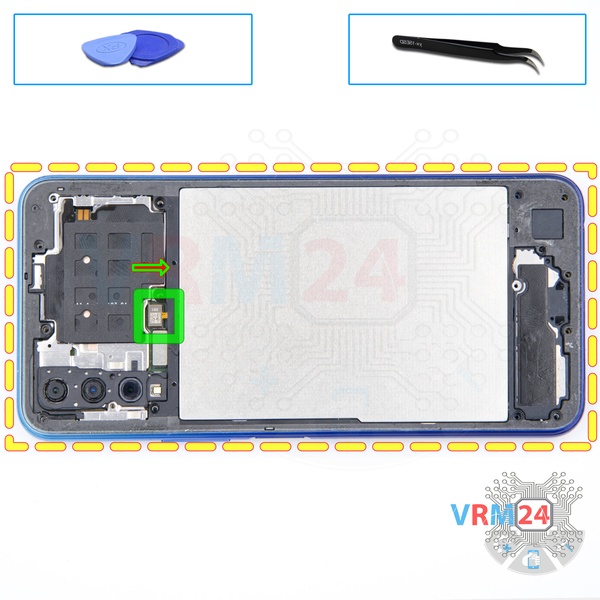

Paso 7. Abrir la tapa central

Primero, desconectamos el conector del sensor de huellas dactilares. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

Levanta los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con un sensor de huellas dactilares y almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar vivo Y20, Paso 8/1 Cómo desmontar vivo Y20, Paso 8/2 Cómo desmontar vivo Y20, Paso 8/3

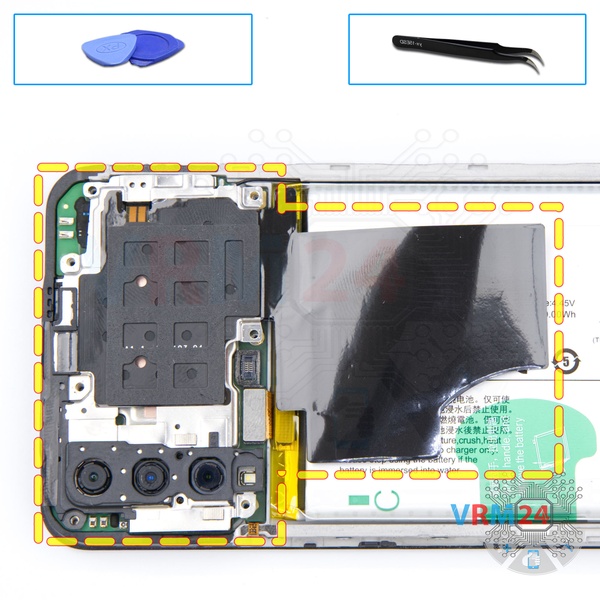

Paso 8. Abrir la tapa

Retire la cubierta con una almohadilla de contacto del altavoz del auricular. La cubierta protege la placa de circuito impreso (PCB). Trate de levantar la cubierta por los bordes y no empuje nada entre ellos para no tocar accidentalmente o provocar un cortocircuito en la placa de circuito.


Cómo desmontar vivo Y20, Paso 9/1 Cómo desmontar vivo Y20, Paso 9/2 Cómo desmontar vivo Y20, Paso 9/3

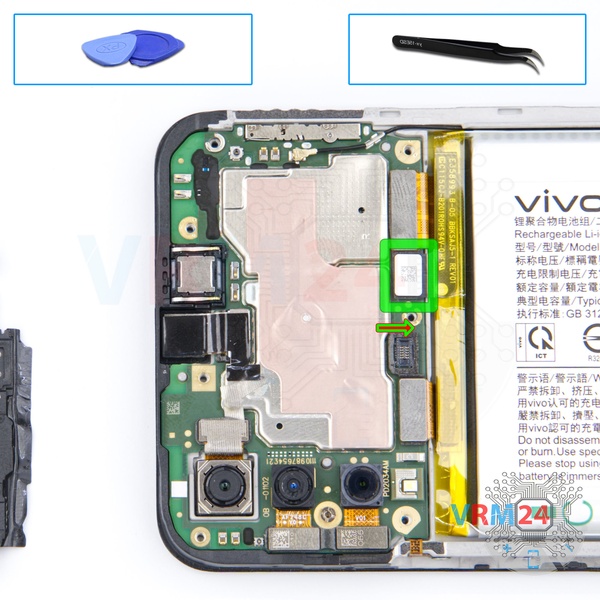

Paso 9. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo vivo Y20 cuenta con una batería B-O5 de 5000 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar vivo Y20, Paso 10/1 Cómo desmontar vivo Y20, Paso 10/2 Cómo desmontar vivo Y20, Paso 10/3

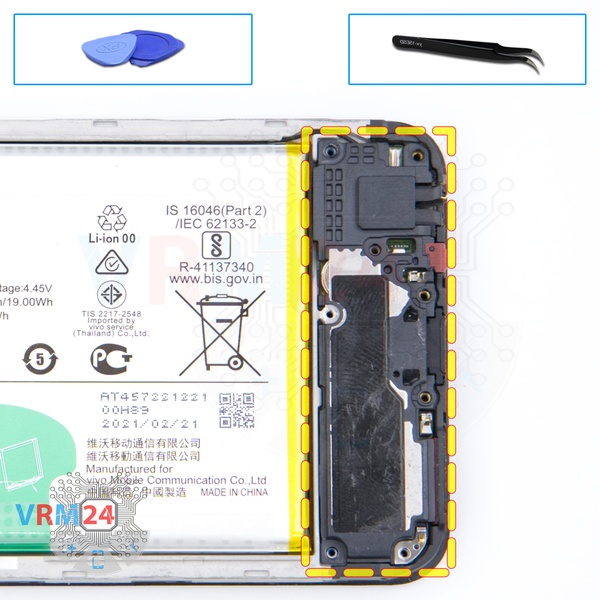

Paso 10. Retire el altavoz

Retire el conjunto con un altavoz y un motor de vibración.


Cómo desmontar vivo Y20, Paso 11/1 Cómo desmontar vivo Y20, Paso 11/2

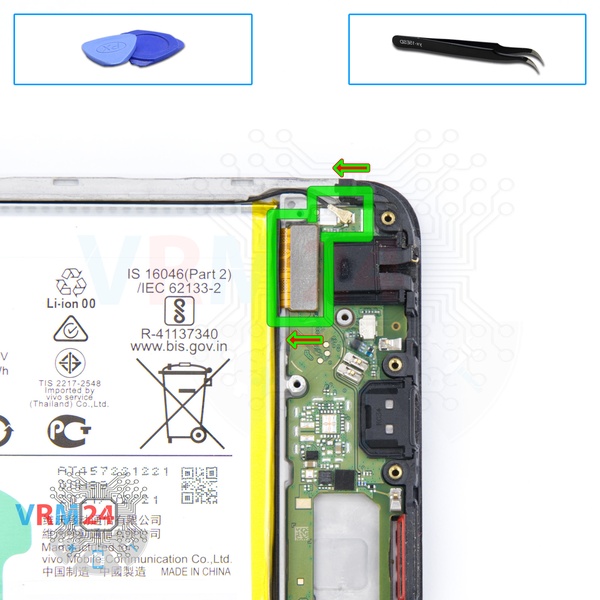

Paso 11. Desconecte los conectores

Desconecte el conector del cable coaxial, cable a la placa principal, en la placa secundaria.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar vivo Y20, Paso 12/1 Cómo desmontar vivo Y20, Paso 12/2

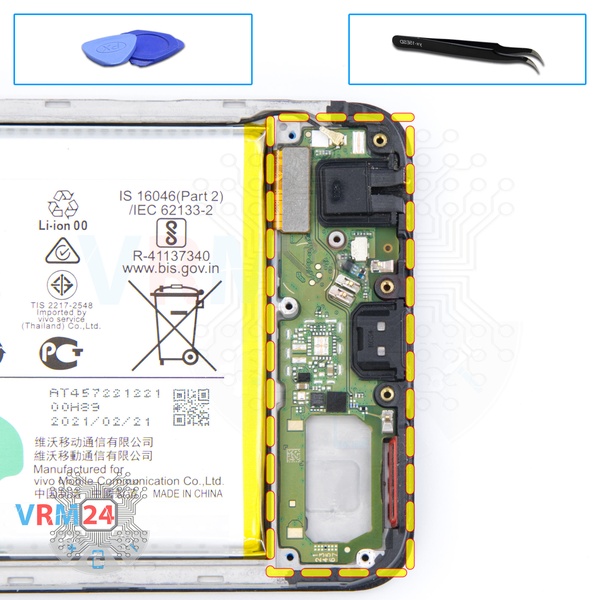

Paso 12. Retire la placa secundaria

Retire la subplaca. Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

La subplaca también se puede unir con accesorios como pestillos o ganchos. Ten cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar vivo Y20, Paso 13/1 Cómo desmontar vivo Y20, Paso 13/2 Cómo desmontar vivo Y20, Paso 13/3 Cómo desmontar vivo Y20, Paso 13/4

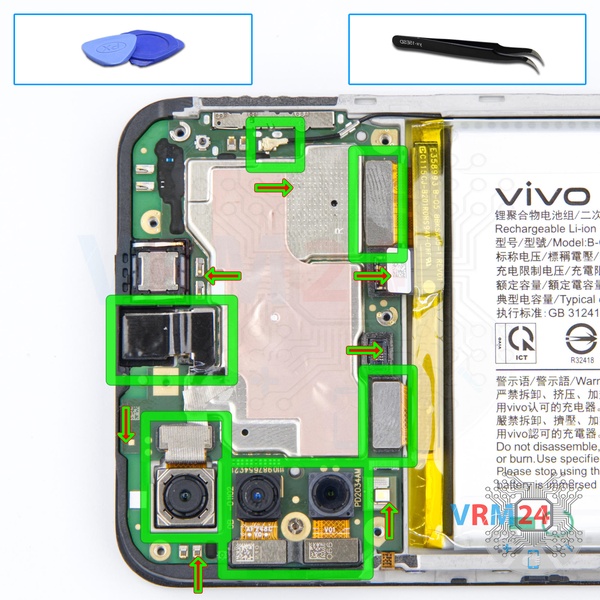

Paso 13. Retire las cámaras

Haz palanca en los conectores y retira tres cámaras y una cámara frontal (selfie).

Desconecte los conectores del cable del módulo de visualización, el cable entre placas y el cable coaxial.


Cómo desmontar vivo Y20, Paso 14/1 Cómo desmontar vivo Y20, Paso 14/2 Cómo desmontar vivo Y20, Paso 14/3

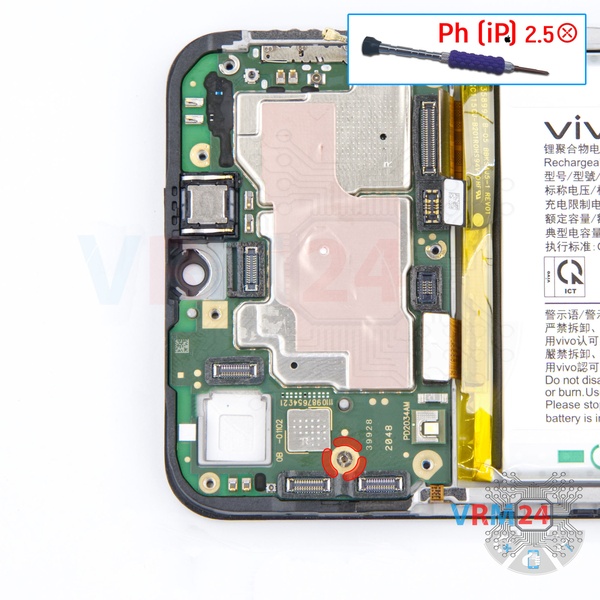

Paso 14. Desenroscar un tornillo

Con un destornillador (Philips de 2,5 mm para tornillos huecos), desenrosque un tornillo.


Cómo desmontar vivo Y20, Paso 15/1 Cómo desmontar vivo Y20, Paso 15/2 Cómo desmontar vivo Y20, Paso 15/3 Cómo desmontar vivo Y20, Paso 15/4

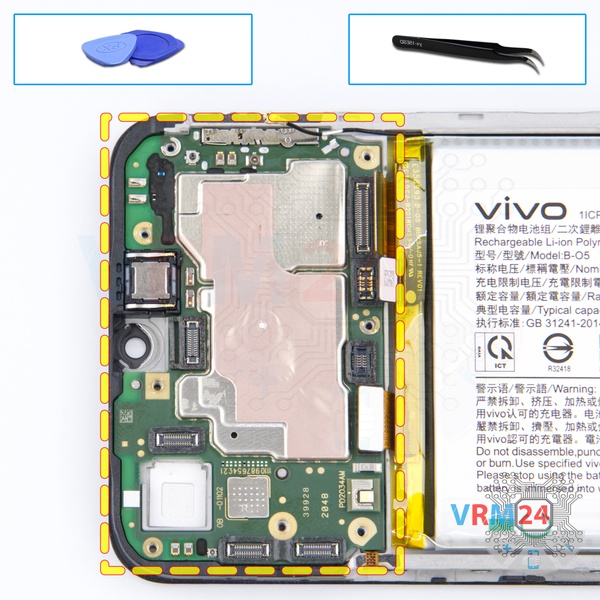

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también se puede unir con accesorios como pestillos o ganchos. Ten cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar vivo Y20, Paso 16/1 Cómo desmontar vivo Y20, Paso 16/2 Cómo desmontar vivo Y20, Paso 16/3

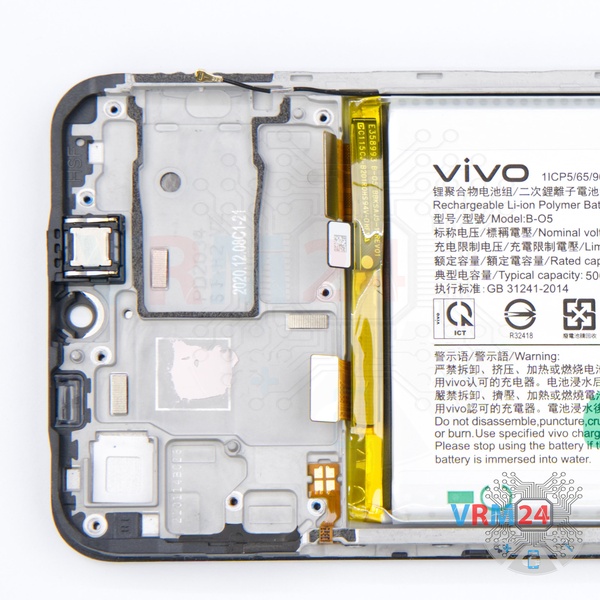

Paso 16. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería y el cable coaxial.

Instrucciones detalladas de desmontaje de vivo Y20 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 16 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos vivo Y20 lanzado para los mercados en diferentes países.
