Dificultad de desmontaje:
Mediano

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil vivo Y31 con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar vivo Y31, Paso 1/1

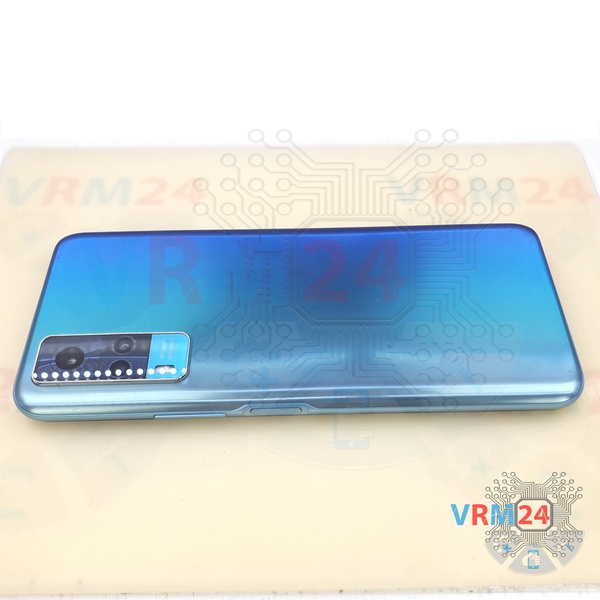

Paso 1. Antes del desmontaje

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.


Cómo desmontar vivo Y31, Paso 2/1 Cómo desmontar vivo Y31, Paso 2/2 Cómo desmontar vivo Y31, Paso 2/3 Cómo desmontar vivo Y31, Paso 2/4

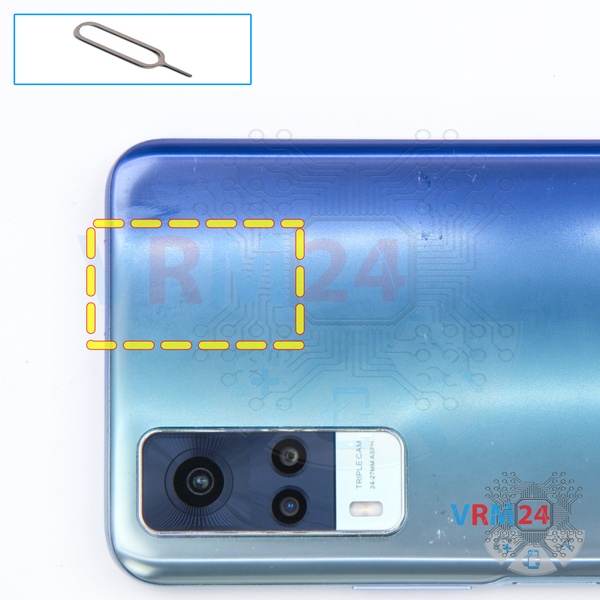

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar vivo Y31, Paso 3/1 Cómo desmontar vivo Y31, Paso 3/2 Cómo desmontar vivo Y31, Paso 3/3 Cómo desmontar vivo Y31, Paso 3/4 Cómo desmontar vivo Y31, Paso 3/5 Cómo desmontar vivo Y31, Paso 3/6

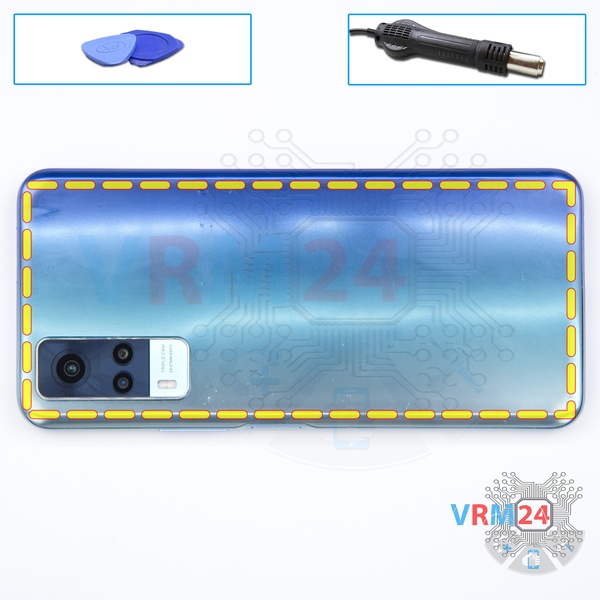

Paso 3. Abra la tapa trasera

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.


Cómo desmontar vivo Y31, Paso 4/1 Cómo desmontar vivo Y31, Paso 4/2

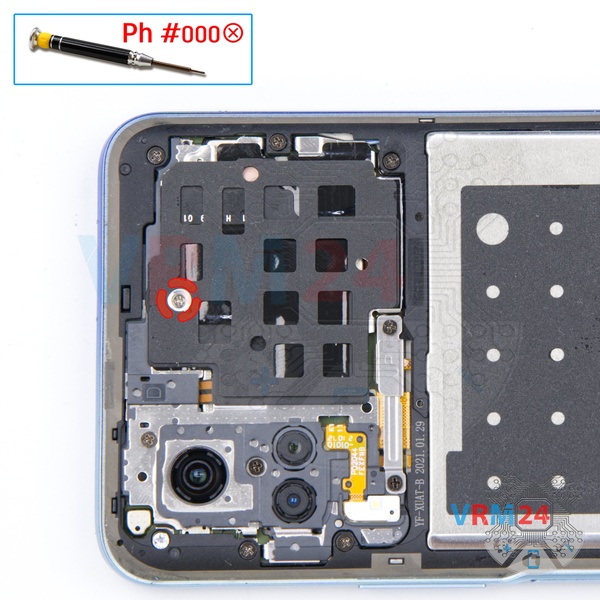

Paso 4. Desenroscar un tornillo

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque un tornillo corto.


Cómo desmontar vivo Y31, Paso 5/1 Cómo desmontar vivo Y31, Paso 5/2 Cómo desmontar vivo Y31, Paso 5/3 Cómo desmontar vivo Y31, Paso 5/4

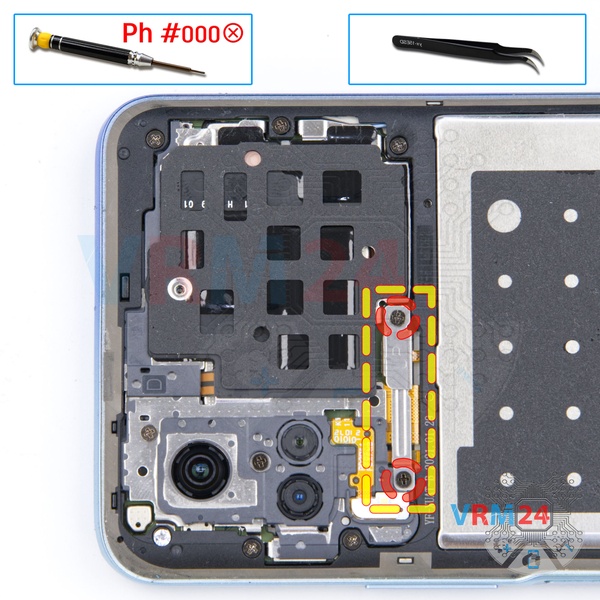

Paso 5. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque dos tornillos y retire el soporte que sujeta los cables y el conector del sensor de huellas dactilares.


Cómo desmontar vivo Y31, Paso 6/1 Cómo desmontar vivo Y31, Paso 6/2 Cómo desmontar vivo Y31, Paso 6/3 Cómo desmontar vivo Y31, Paso 6/4

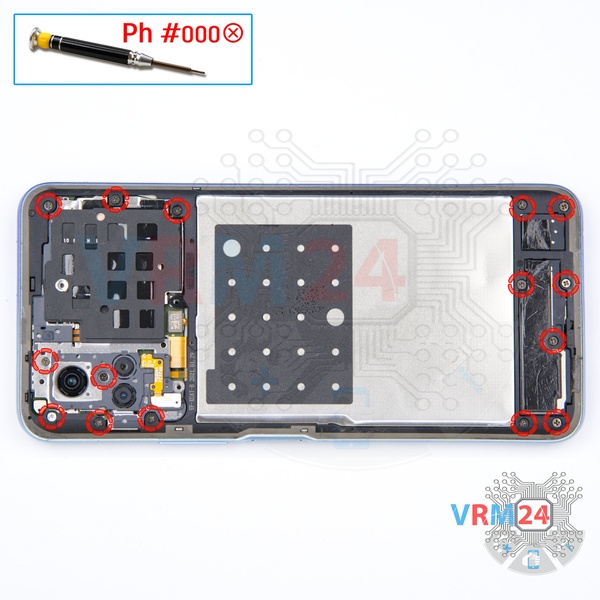

Paso 6. Desenrosque los tornillos

Usando un destornillador (Phillips 1,5 mm PH000), desatornille 15 tornillos.

Si los tornillos son diferentes:

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar vivo Y31, Paso 7/1 Cómo desmontar vivo Y31, Paso 7/2 Cómo desmontar vivo Y31, Paso 7/3 Cómo desmontar vivo Y31, Paso 7/4 Cómo desmontar vivo Y31, Paso 7/5 Cómo desmontar vivo Y31, Paso 7/6

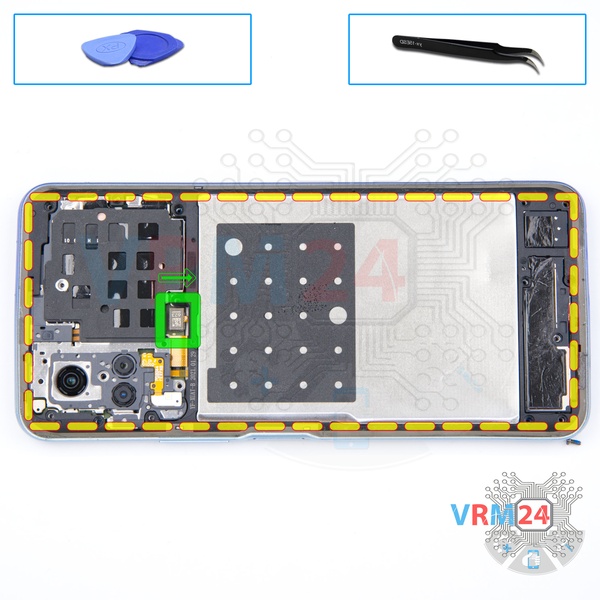

Paso 7. Abrir la tapa central

Haz palanca en el conector del sensor de huellas dactilares.

Levanta los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia.


Cómo desmontar vivo Y31, Paso 8/1 Cómo desmontar vivo Y31, Paso 8/2 Cómo desmontar vivo Y31, Paso 8/3

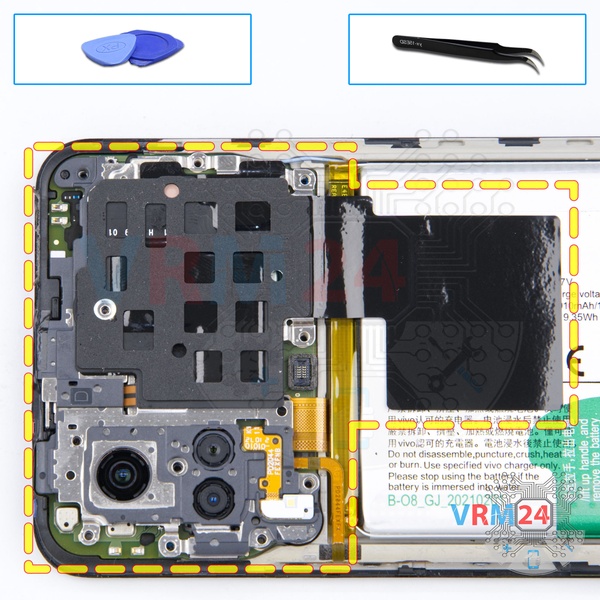

Paso 8. Abrir la tapa

Retira la película adhesiva negra.

Levanta los bordes. Retire la tapa con una linterna. La cubierta protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar vivo Y31, Paso 9/1 Cómo desmontar vivo Y31, Paso 9/2 Cómo desmontar vivo Y31, Paso 9/3

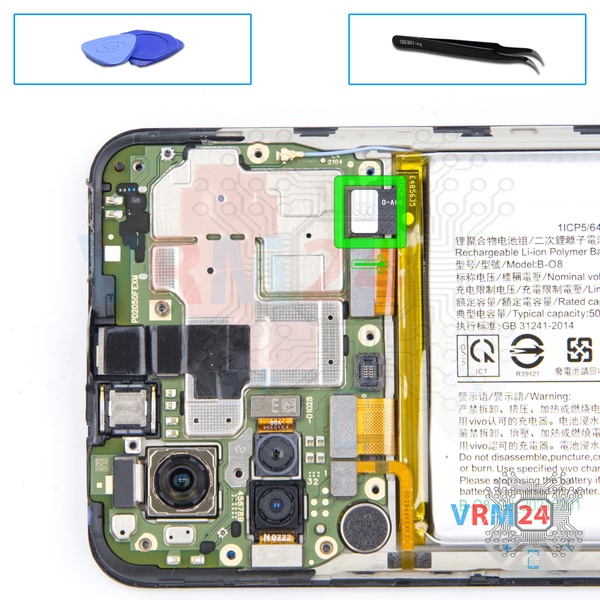

Paso 9. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo vivo Y31 cuenta con una batería B-O8 de 5000 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar vivo Y31, Paso 10/1 Cómo desmontar vivo Y31, Paso 10/2 Cómo desmontar vivo Y31, Paso 10/3 Cómo desmontar vivo Y31, Paso 10/4

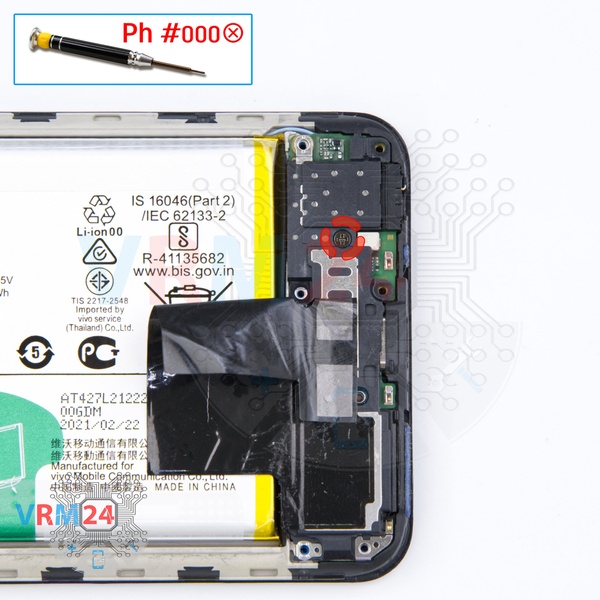

Paso 10. Desenroscar un tornillo

Retire la película protectora negra que oculta un tornillo que sujeta la cubierta.

Usando un destornillador (Phillips 1,5 mm PH000), desenrosque un tornillo.


Cómo desmontar vivo Y31, Paso 11/1 Cómo desmontar vivo Y31, Paso 11/2 Cómo desmontar vivo Y31, Paso 11/3

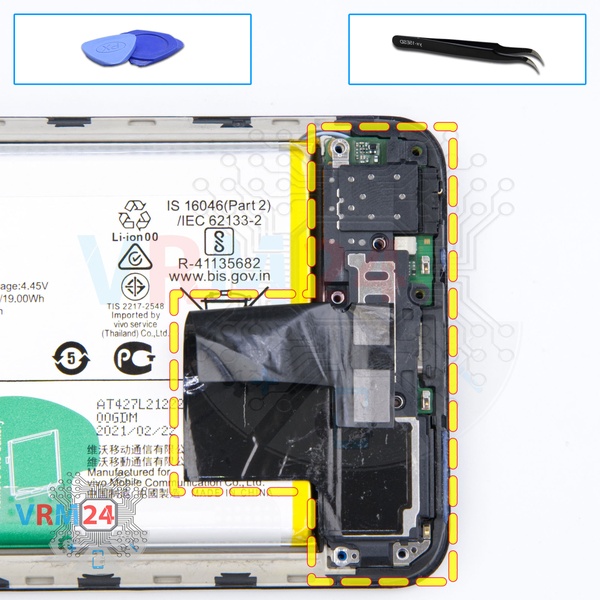

Paso 11. Retire el altavoz

Retire con cuidado la cubierta con el altavoz. Para hacerlo tenemos que despegar también el film protector.


Cómo desmontar vivo Y31, Paso 12/1 Cómo desmontar vivo Y31, Paso 12/2 Cómo desmontar vivo Y31, Paso 12/3

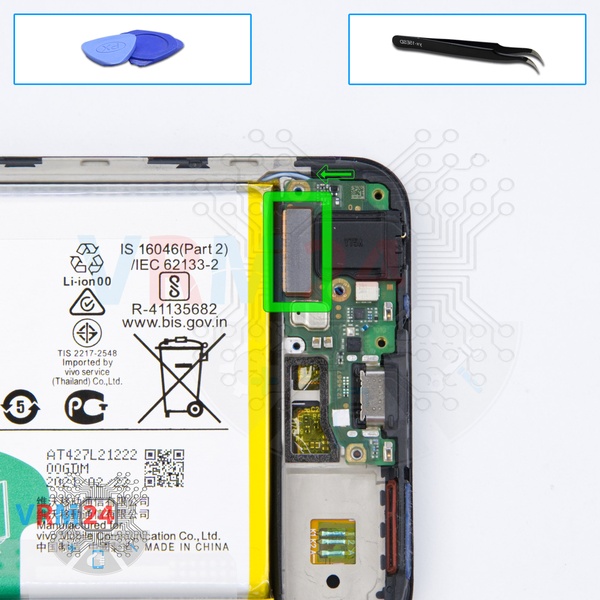

Paso 12. Desconecte el conector

Desconecte el cable de la placa principal, en la subplaca.


Cómo desmontar vivo Y31, Paso 13/1 Cómo desmontar vivo Y31, Paso 13/2 Cómo desmontar vivo Y31, Paso 13/3 Cómo desmontar vivo Y31, Paso 13/4 Cómo desmontar vivo Y31, Paso 13/5

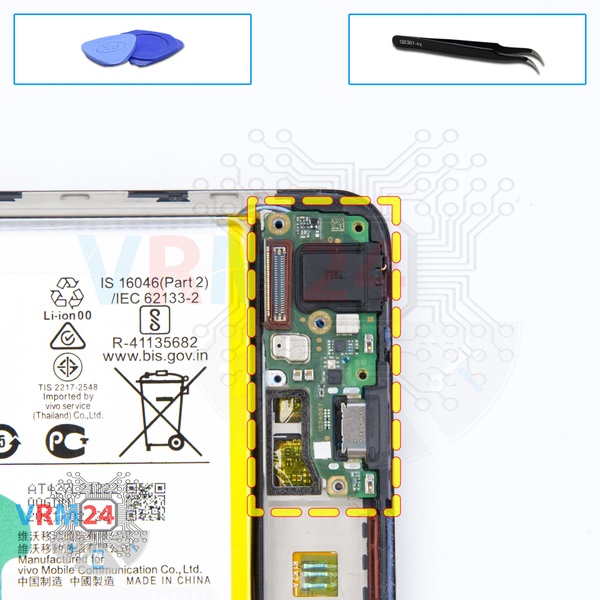

Paso 13. Retire la placa secundaria

Separe la subplaca y déle la vuelta con cuidado. Verifique la dirección en la Imagen 2.

Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca. La  subplaca también se puede unir con accesorios como pestillos o ganchos.

Después, todavía tenemos el cable coaxial del interior para desconectar, por lo que las partes de giro y desconexión de este proceso deben realizarse con el mayor cuidado posible.

ℹ️️ La placa secundaria contiene el puerto de carga (Micro-USB), el micrófono, los contactos de resorte para el altavoz, el motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar vivo Y31, Paso 14/1 Cómo desmontar vivo Y31, Paso 14/2 Cómo desmontar vivo Y31, Paso 14/3

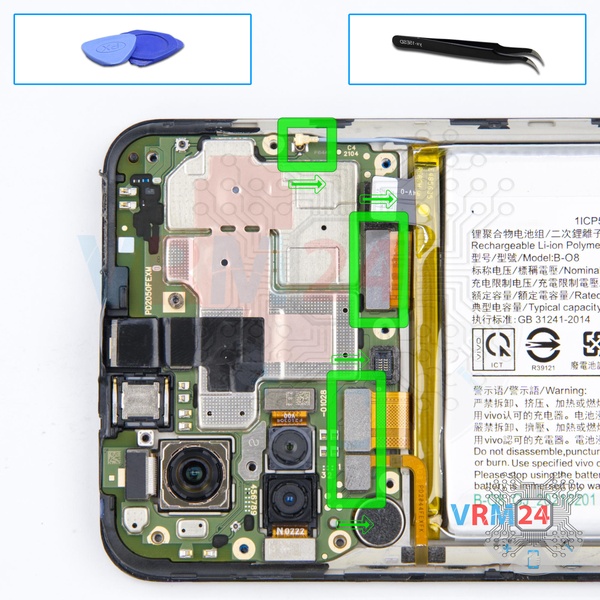

Paso 14. Desconecte los conectores

Haz palanca en los conectores del cable de los botones de encendido/volumen, el cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar vivo Y31, Paso 15/1 Cómo desmontar vivo Y31, Paso 15/2 Cómo desmontar vivo Y31, Paso 15/3 Cómo desmontar vivo Y31, Paso 15/4 Cómo desmontar vivo Y31, Paso 15/5

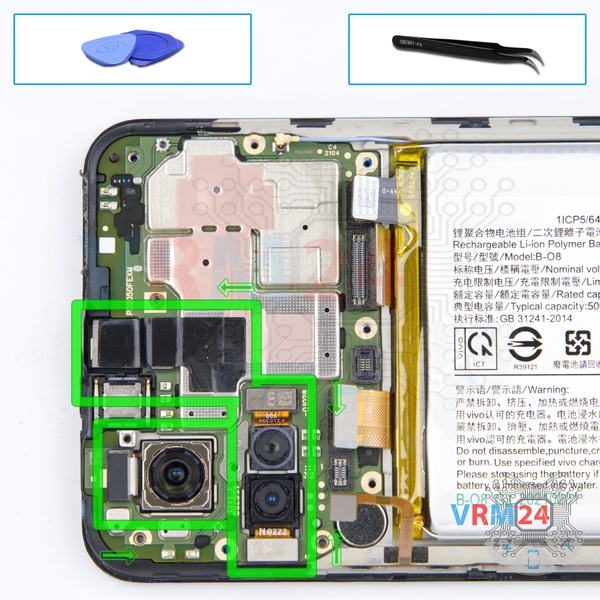

Paso 15. Retire las cámaras

Haz palanca en los conectores y retira tres cámaras traseras y una cámara frontal (selfie).

La cámara frontal está cubierta con una película protectora.

La película se pega a la cámara y al protector de la placa base.

Para retirar la cámara debemos despegar la película del escudo.


Cómo desmontar vivo Y31, Paso 16/1 Cómo desmontar vivo Y31, Paso 16/2 Cómo desmontar vivo Y31, Paso 16/3

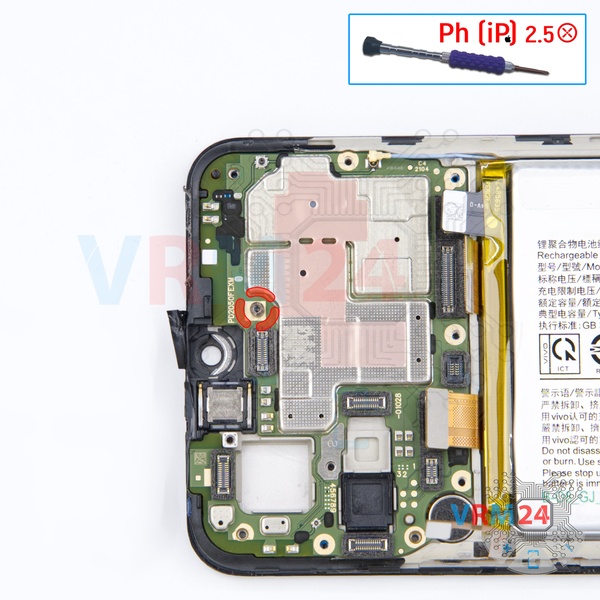

Paso 16. Desenroscar un tornillo

Usando un destornillador (Phillips (barril) de 2,5 mm para tornillos huecos), desenrosque un tornillo.


Cómo desmontar vivo Y31, Paso 17/1 Cómo desmontar vivo Y31, Paso 17/2 Cómo desmontar vivo Y31, Paso 17/3

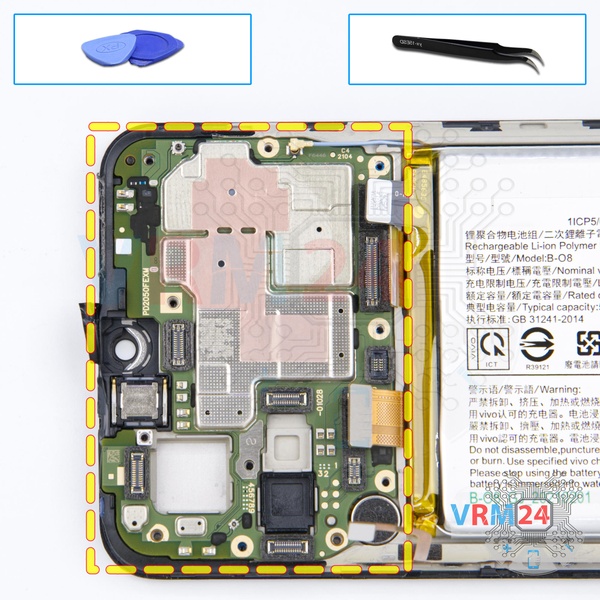

Paso 17. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, así que tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar vivo Y31, Paso 18/1 Cómo desmontar vivo Y31, Paso 18/2 Cómo desmontar vivo Y31, Paso 18/3

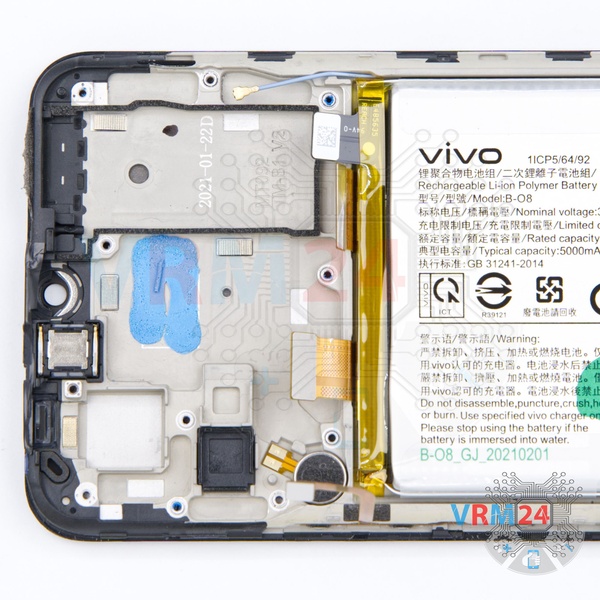

Paso 18. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el cable coaxial y el motor de vibración.

Instrucciones detalladas de desmontaje de vivo Y31 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 20 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos vivo Y31 lanzado para los mercados en diferentes países.
