Dificultad de desmontaje:
Fácil

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Wileyfox Spark con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Wileyfox Spark, Paso 1/1 Cómo desmontar Wileyfox Spark, Paso 1/2

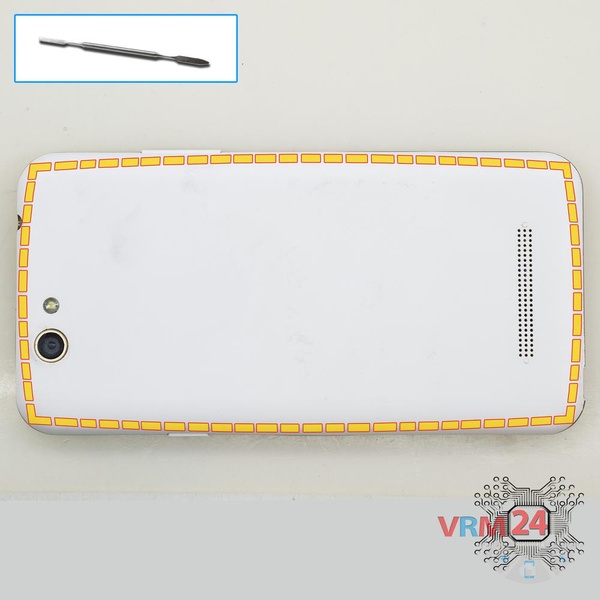

Paso 1. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.


Cómo desmontar Wileyfox Spark, Paso 2/1 Cómo desmontar Wileyfox Spark, Paso 2/2

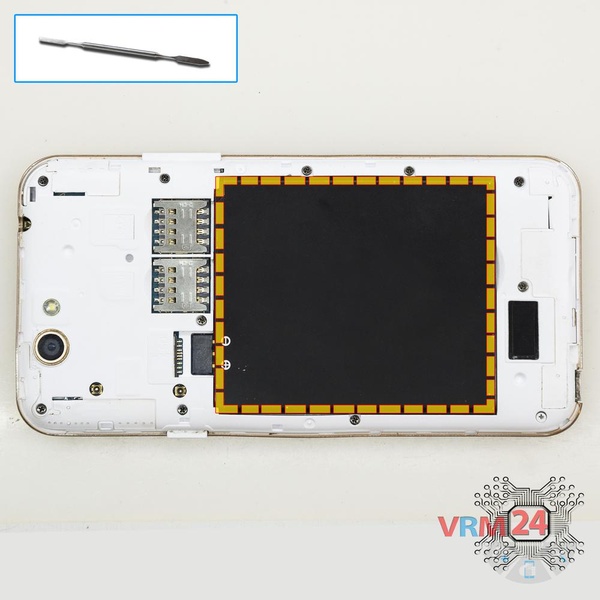

Paso 2. Retirar la batería

Hay una hendidura al final de la batería en la cubierta central. Enganche la batería en este punto, levántela y extraiga la batería.

<p>ℹ️️ El modelo Wileyfox Spark cuenta con una batería SPB0116 de 2200 mAh de capacidad (también conocida como batería recargable). </p>


Cómo desmontar Wileyfox Spark, Paso 3/1 Cómo desmontar Wileyfox Spark, Paso 3/2

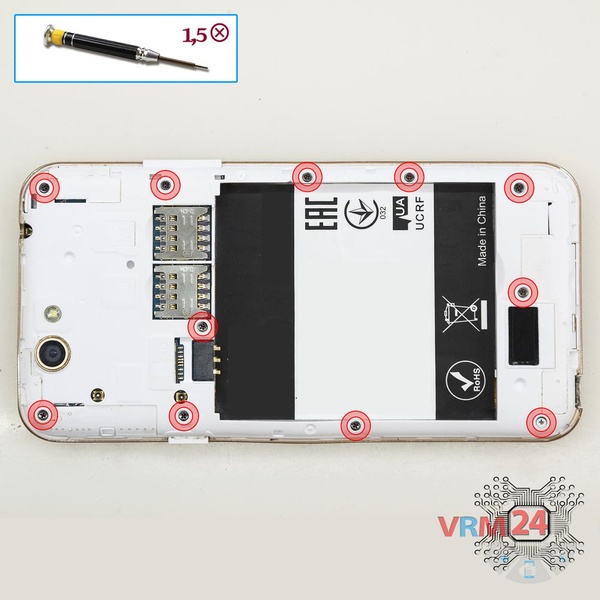

Paso 3. Desenrosque los tornillos

Utilizando un destornillador (Philips 1.5 mm PH #000), desenrosque los once tornillos.


Cómo desmontar Wileyfox Spark, Paso 4/1 Cómo desmontar Wileyfox Spark, Paso 4/2

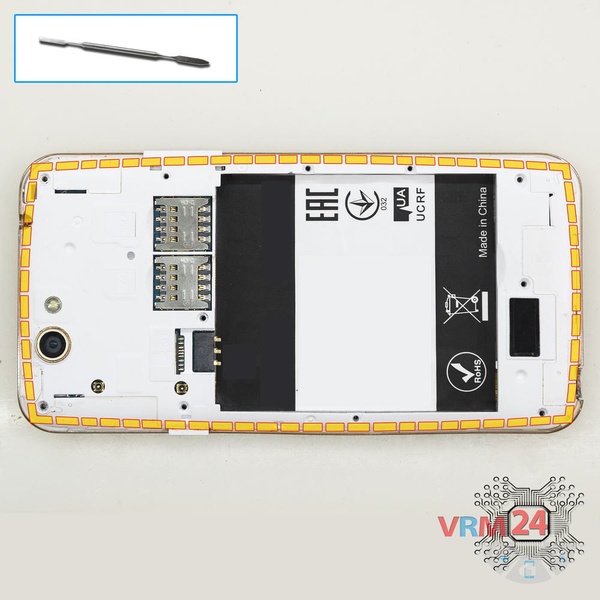

Paso 4. Abrir la tapa central

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con un altavoz y almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.


Cómo desmontar Wileyfox Spark, Paso 5/1 Cómo desmontar Wileyfox Spark, Paso 5/2

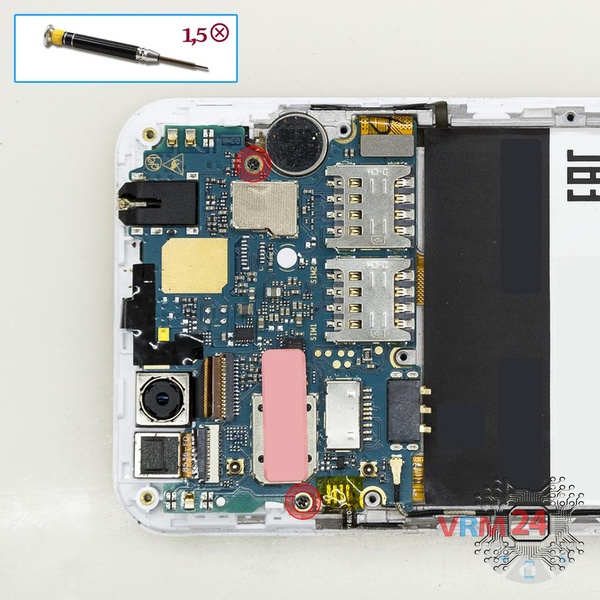

Paso 5. Desenrosque los tornillos

Usando un destornillador (Philips 1.5 mm PH #000), desenrosque los dos tornillos que sujetan la placa base.


Cómo desmontar Wileyfox Spark, Paso 6/1 Cómo desmontar Wileyfox Spark, Paso 6/2

Paso 6. Retire la película protectora

Retira la capa protectora.


Cómo desmontar Wileyfox Spark, Paso 7/1 Cómo desmontar Wileyfox Spark, Paso 7/2

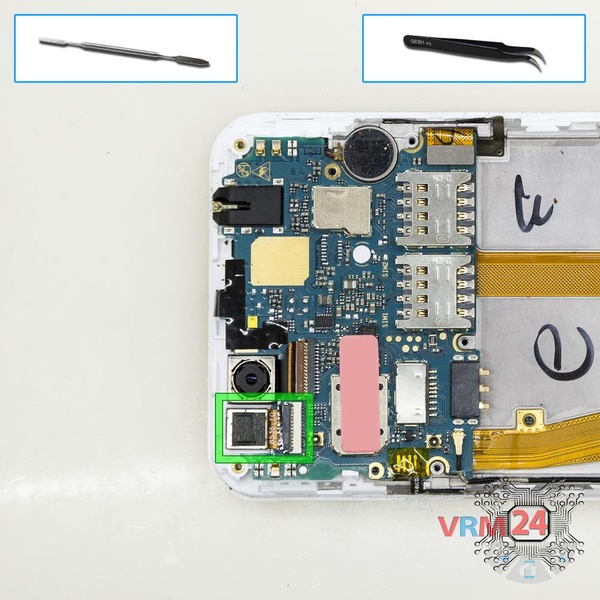

Paso 7. Retire la cámara frontal

Desconecte el conector de la placa base y retire la cámara frontal (selfie).


Cómo desmontar Wileyfox Spark, Paso 8/1 Cómo desmontar Wileyfox Spark, Paso 8/2

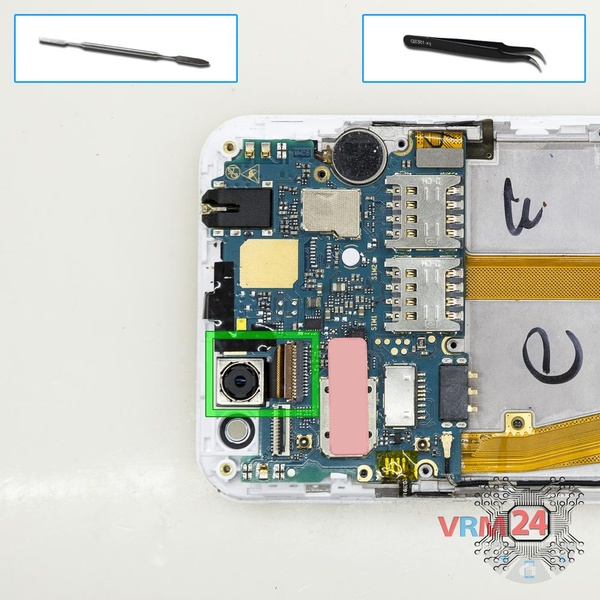

Paso 8. Retire la cámara trasera

Desconecte el conector de la placa base y extraiga la cámara trasera.


Cómo desmontar Wileyfox Spark, Paso 9/1 Cómo desmontar Wileyfox Spark, Paso 9/2 Cómo desmontar Wileyfox Spark, Paso 9/3 Cómo desmontar Wileyfox Spark, Paso 9/4

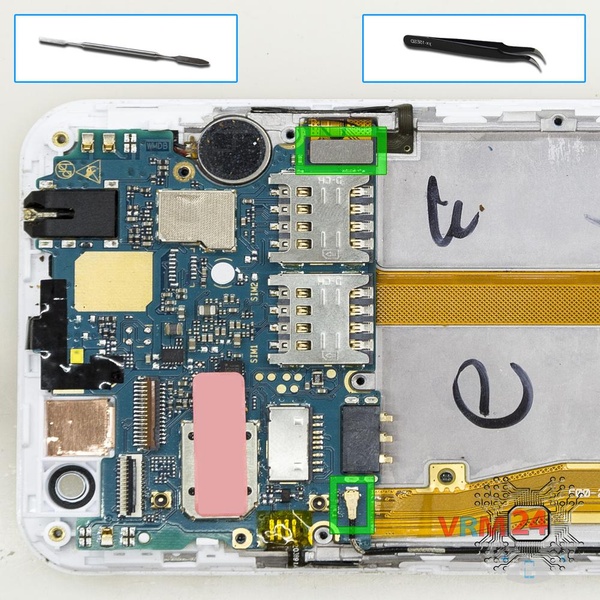

Paso 9. Desconecte los conectores

Haz palanca en los conectores del cable del módulo de pantalla, cable coaxial.

⚠️️ ¡Cuidado! El cable entre placas se encuentra desde el interior.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Wileyfox Spark, Paso 10/1 Cómo desmontar Wileyfox Spark, Paso 10/2 Cómo desmontar Wileyfox Spark, Paso 10/3

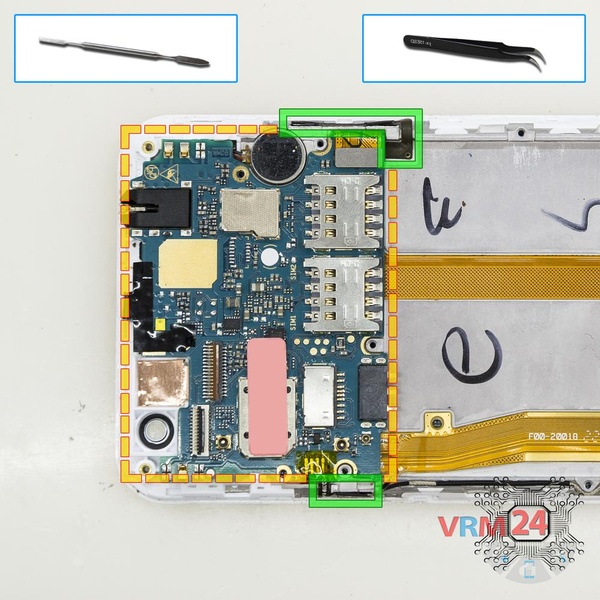

Paso 10. Retire la placa base

Primero tenemos que despegar los botones laterales de ambos lados.

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Wileyfox Spark, Paso 11/1 Cómo desmontar Wileyfox Spark, Paso 11/2 Cómo desmontar Wileyfox Spark, Paso 11/3

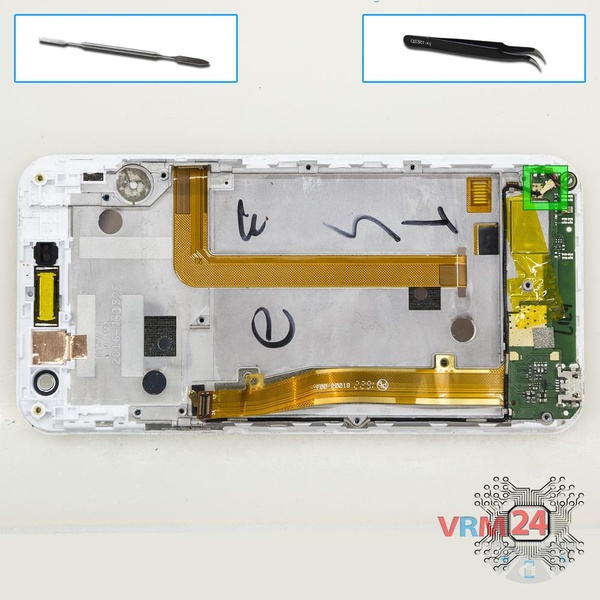

Paso 11. Retire el cable coaxial

Desconecte el conector de la subplaca y retire el cable coaxial.


Cómo desmontar Wileyfox Spark, Paso 12/1 Cómo desmontar Wileyfox Spark, Paso 12/2

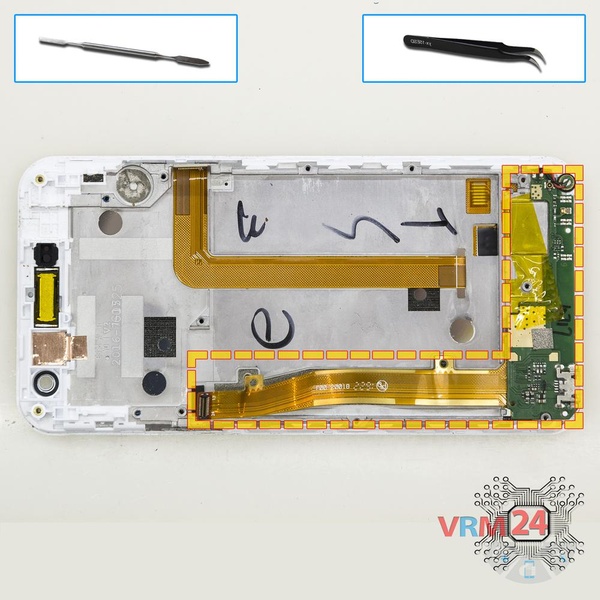

Paso 12. Retire la placa secundaria

Despegue con cuidado el cable entre placas y extraiga la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar Wileyfox Spark, Paso 13/1 Cómo desmontar Wileyfox Spark, Paso 13/2 Cómo desmontar Wileyfox Spark, Paso 13/3

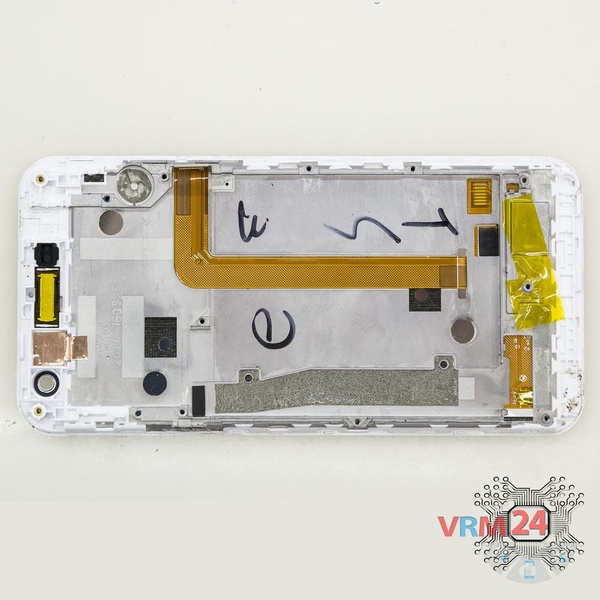

Paso 13. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedó: el altavoz del auricular

Instrucciones detalladas de desmontaje de Wileyfox Spark en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 15 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Wileyfox Spark lanzado para los mercados en diferentes países.
