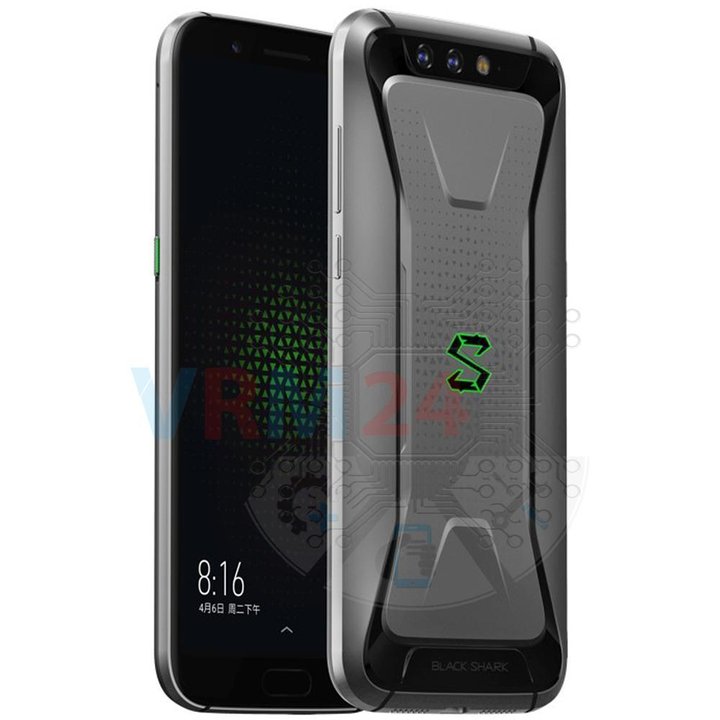

Desmontaje/Reparar del dispositivo móvil Xiaomi Black Shark con la descripción de cada paso y el conjunto de herramientas requerido.

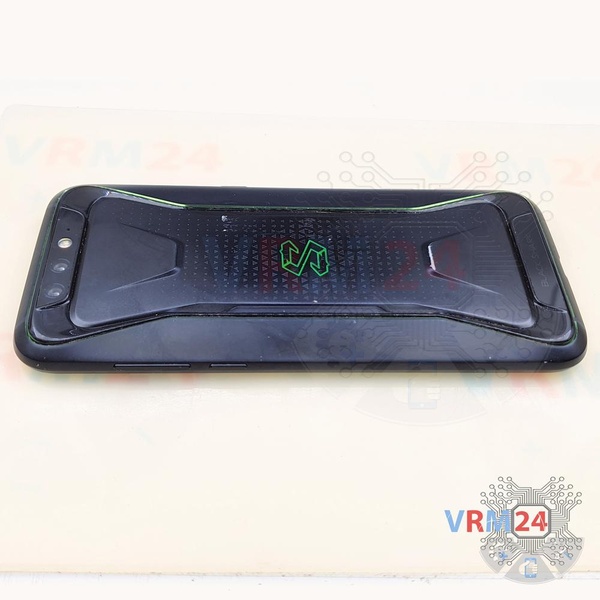

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

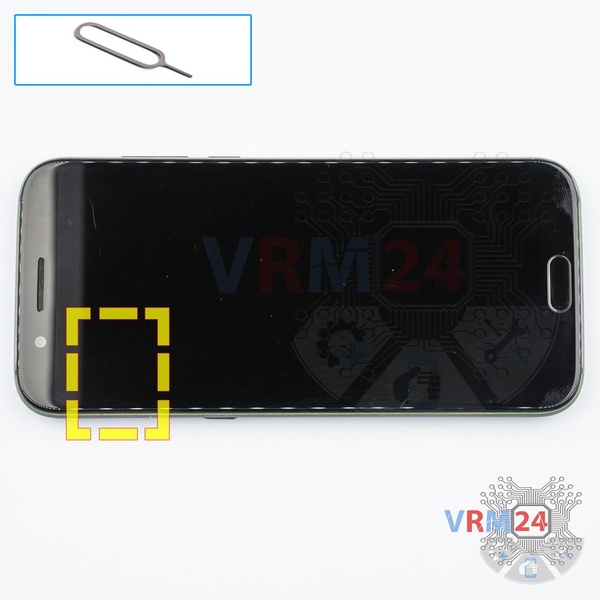

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

⚠️ ¡Presta atención! El desmontaje tiene una tercera dificultad máxima porque el proceso comienza con el desmontaje del módulo de visualización. Si no tiene experiencia o no está seguro de sus habilidades, le recomendamos encarecidamente que se ponga en contacto con un centro de servicio especializado.

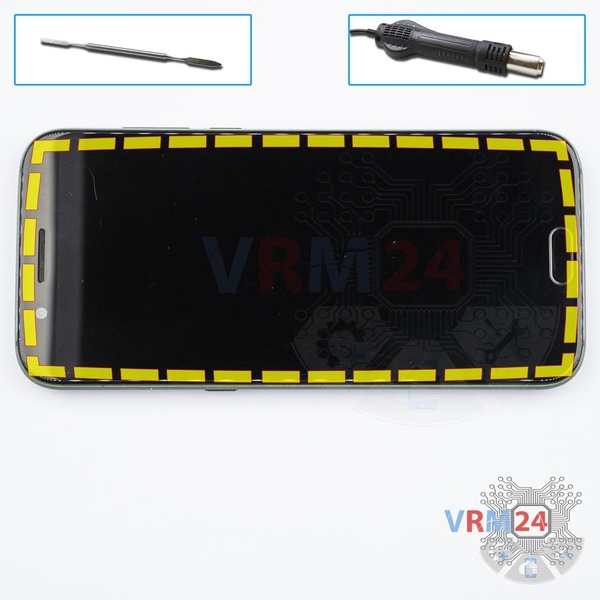

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie del módulo de visualización debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC. No utilice una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.

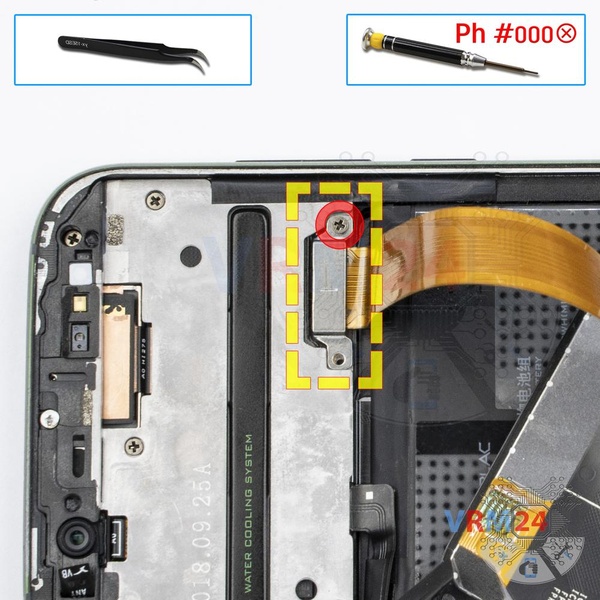

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo y retire el soporte que sujeta el conector.

⚠️ Debería decir, este modelo fue reparado antes, vino a nosotros con un tornillo en este lugar, pero obviamente, hay un segundo agujero. Por lo tanto, es posible que tenga dos tornillos que deba desatornillar.

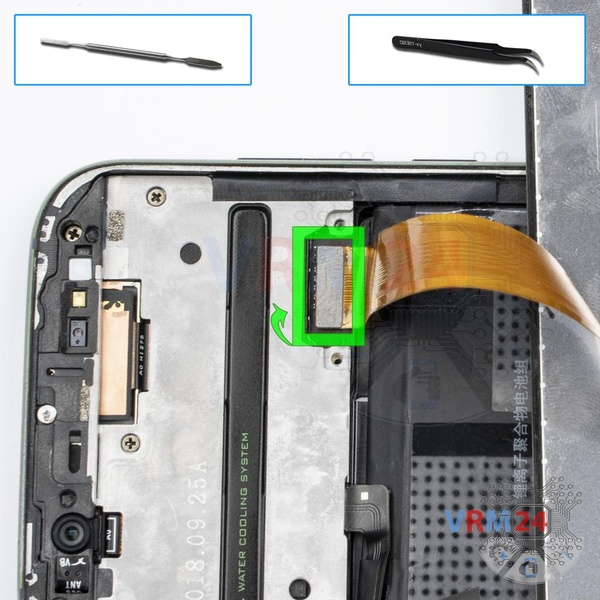

Levante el conector y retire el módulo de visualización.

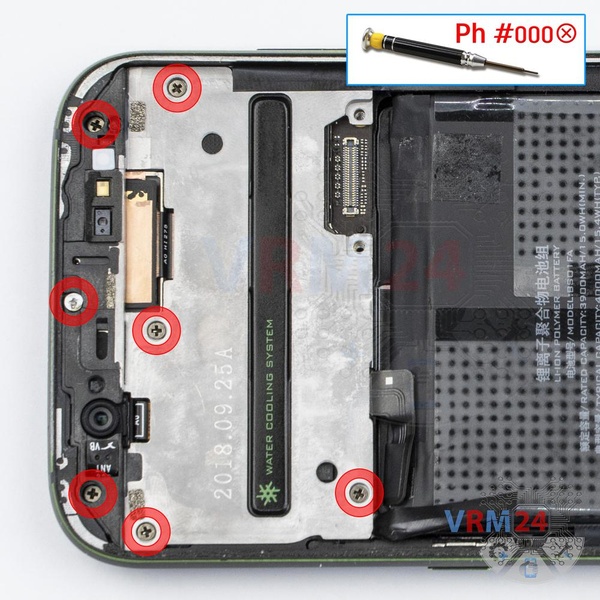

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 tornillos.

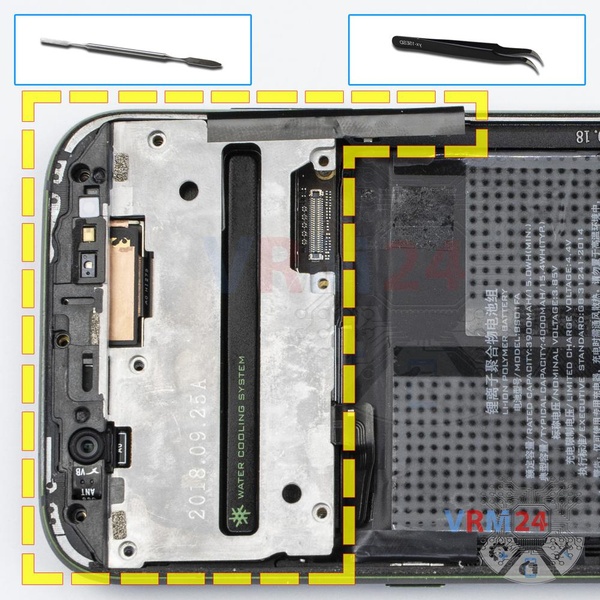

Abra la tapa con un altavoz auricular y déle la vuelta.

Levante el conector de los sensores y retire la tapa.

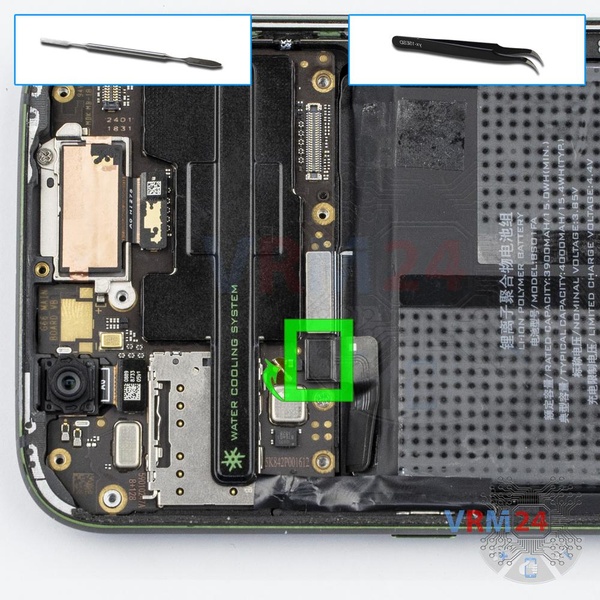

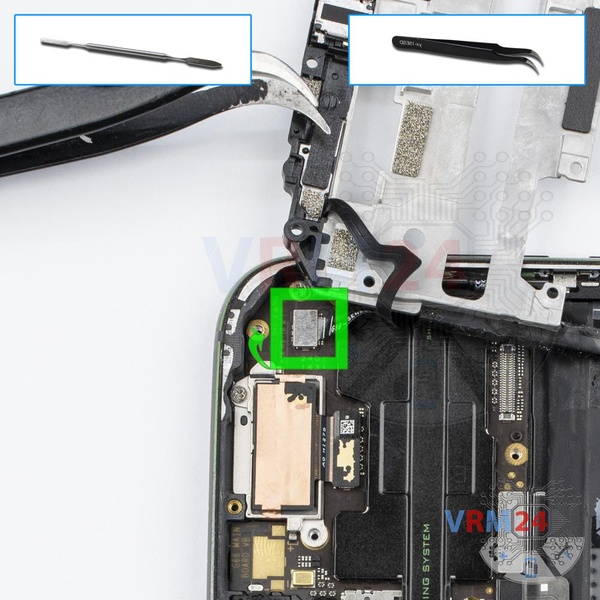

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Xiaomi Black Shark tiene una batería BS01FA con 4000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

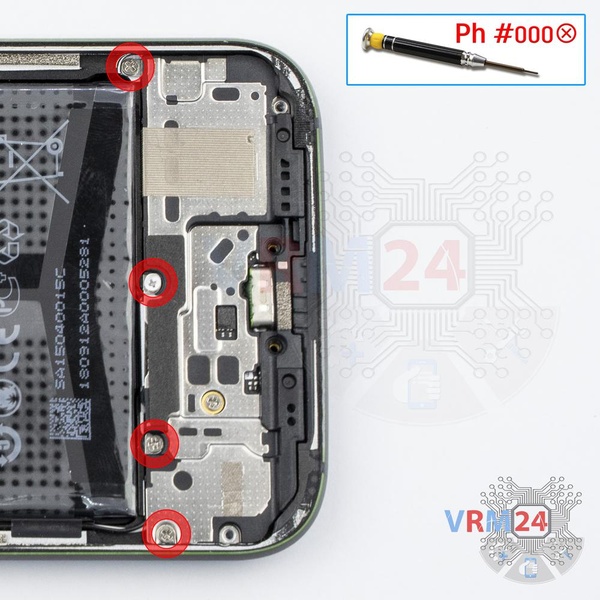

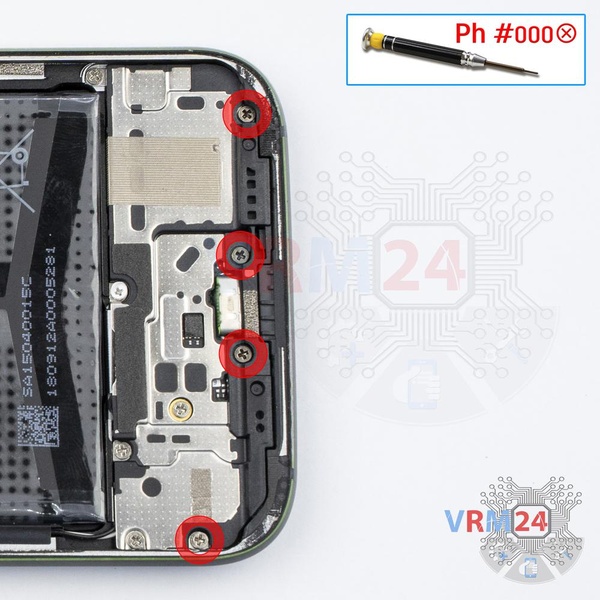

Con un destornillador (Phillips 1,5 mm PH000), desatornille cuatro tornillos.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille cuatro tornillos cortos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

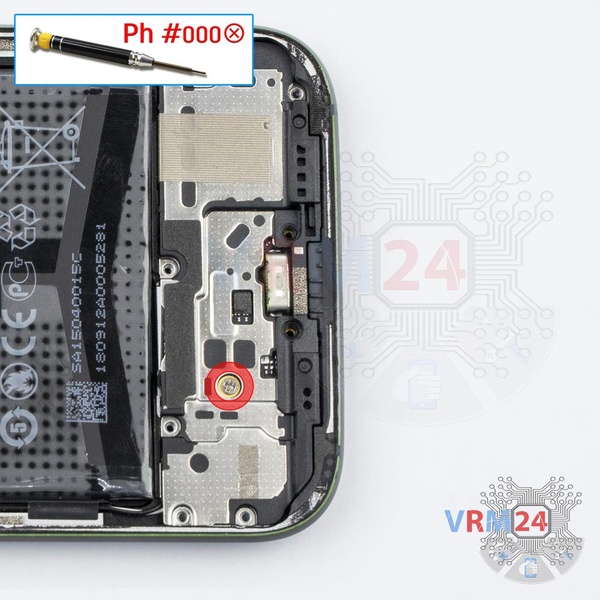

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo pequeño.

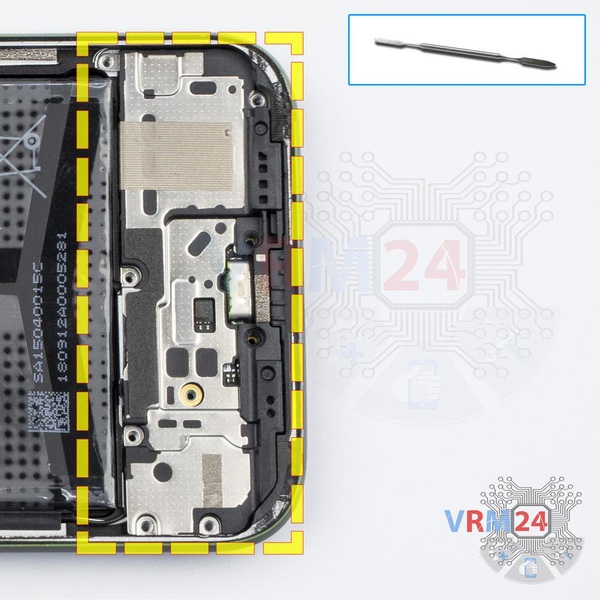

Retire el conjunto de un altavoz, motor de vibración con antenas.

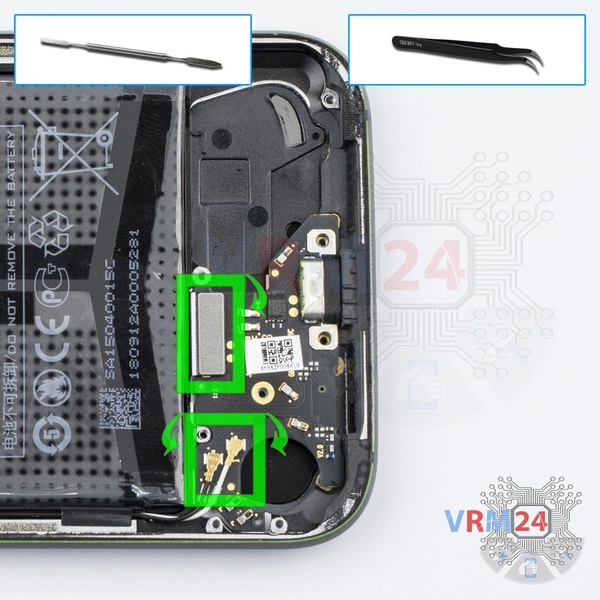

Desconecte los conectores de los cables coaxiales, el cable a la placa base, en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

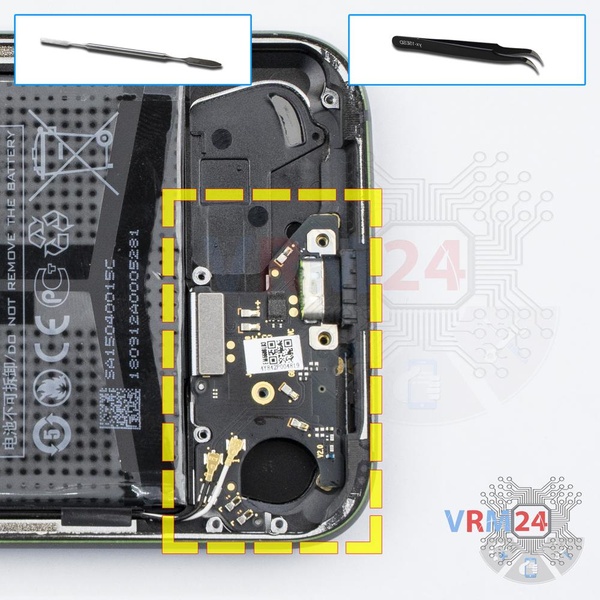

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, la subplaca se puede calentar un poco.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz, motor de vibración y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la placa base. Los componentes internos podrían dañarse.

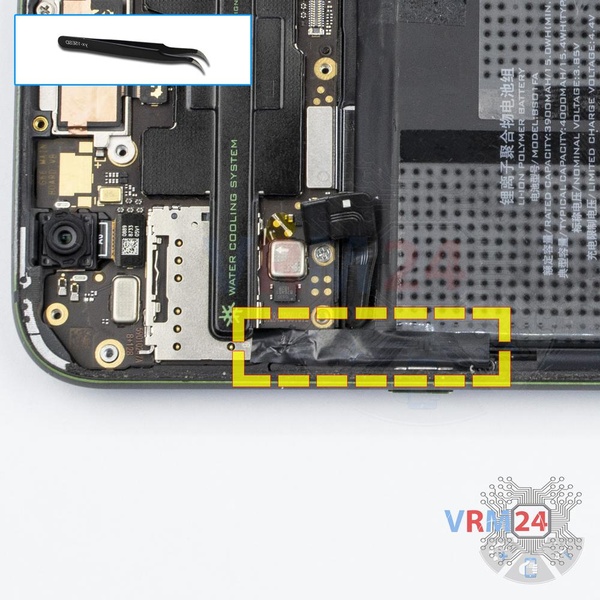

Retire la película protectora.

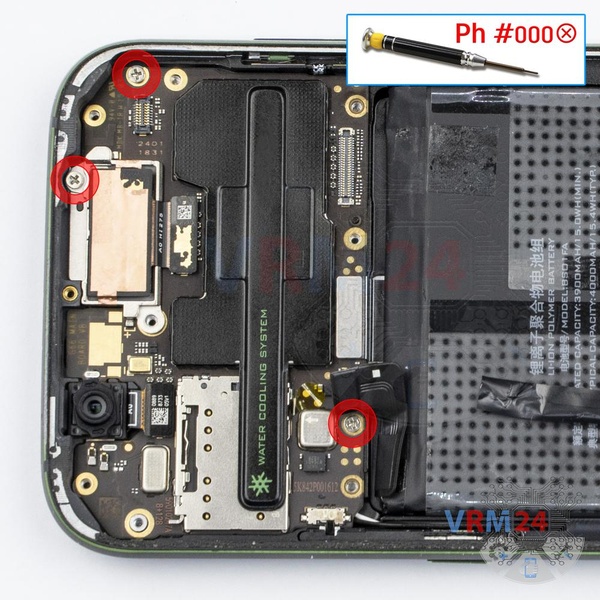

Con un destornillador (Philips 1,5 mm PH000), desatornille tres tornillos.

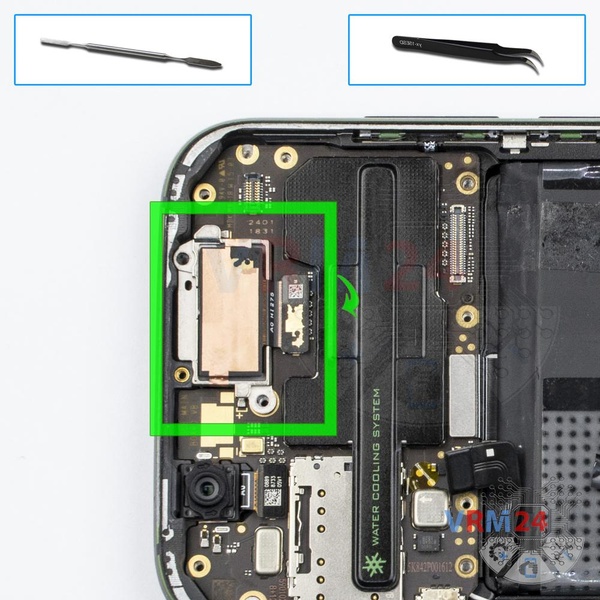

Levante el conector y retire el conjunto de dos cámaras traseras.

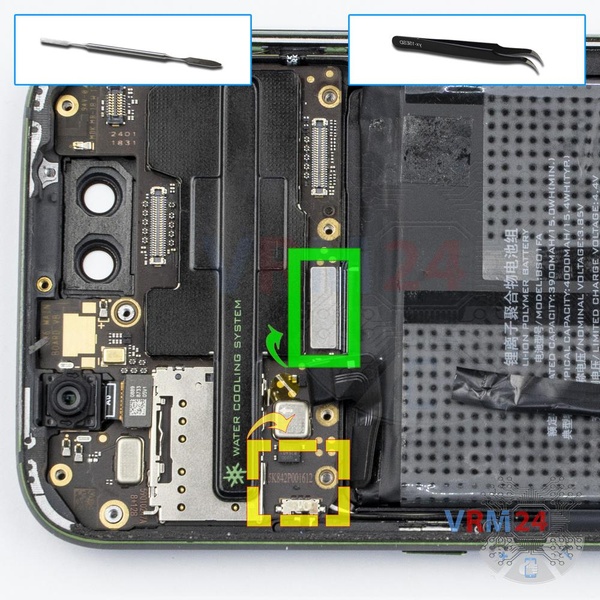

Levante el conector del cable del módulo de pantalla. Dé la vuelta a la placa base y desconecte el conector del cable coaxial.

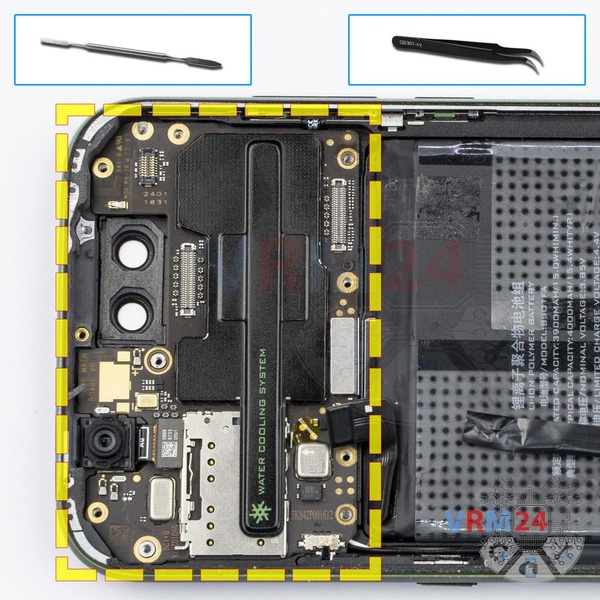

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

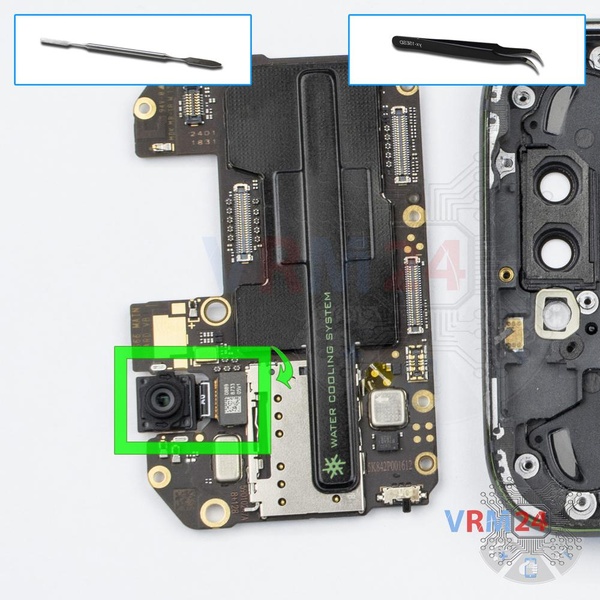

Levante el conector y retire la cámara frontal (selfie).

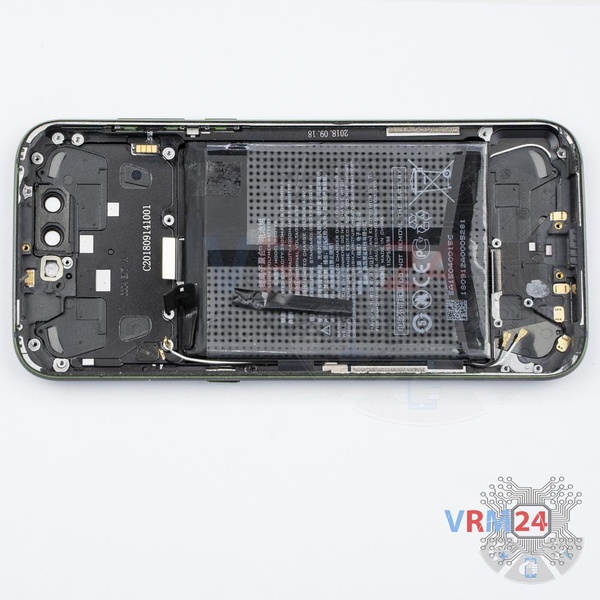

ℹ️️ En la carcasa quedó: la batería, cable coaxial.
