Dificultad de desmontaje:
Mediano

Herramientas recomendadas

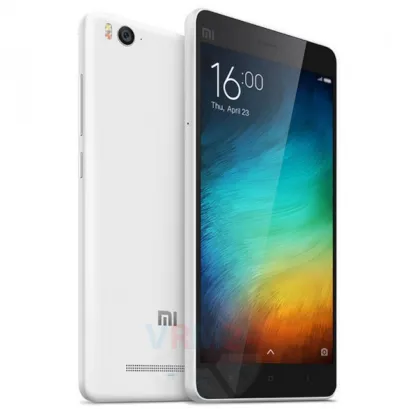

Desmontaje/Reparar del dispositivo móvil Xiaomi Mi 4i (Xiaomi Mi 4i 2015015) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Xiaomi Mi 4i, Paso 1/1 Cómo desmontar Xiaomi Mi 4i, Paso 1/2

Paso 1. Retire la bandeja

Utilice la herramienta de expulsión (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de las tarjetas SIM.

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Xiaomi Mi 4i, Paso 2/1 Cómo desmontar Xiaomi Mi 4i, Paso 2/2

Paso 2. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la tapa trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.


Cómo desmontar Xiaomi Mi 4i, Paso 3/1 Cómo desmontar Xiaomi Mi 4i, Paso 3/2 Cómo desmontar Xiaomi Mi 4i, Paso 3/3

Paso 3. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 13 tornillos.


Cómo desmontar Xiaomi Mi 4i, Paso 4/1 Cómo desmontar Xiaomi Mi 4i, Paso 4/2

Paso 4. Abrir la tapa

Retire la tapa con antenas. La tapa protege la placa de circuito impreso (PCB). Trate de levantar la tapa por los bordes y no empuje nada entre ellos para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar Xiaomi Mi 4i, Paso 5/1 Cómo desmontar Xiaomi Mi 4i, Paso 5/2 Cómo desmontar Xiaomi Mi 4i, Paso 5/3 Cómo desmontar Xiaomi Mi 4i, Paso 5/4

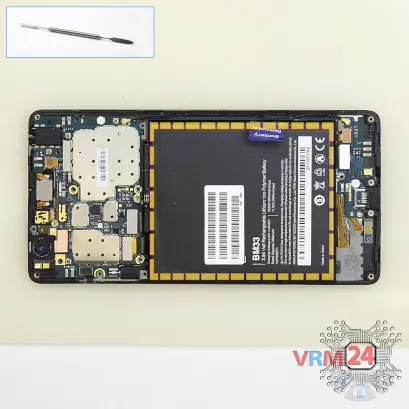

Paso 5. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Xiaomi Mi 4i tiene una batería BM33 con 3120 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Xiaomi Mi 4i, Paso 6/1 Cómo desmontar Xiaomi Mi 4i, Paso 6/2 Cómo desmontar Xiaomi Mi 4i, Paso 6/3

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille tres tornillos.


Cómo desmontar Xiaomi Mi 4i, Paso 7/1 Cómo desmontar Xiaomi Mi 4i, Paso 7/2 Cómo desmontar Xiaomi Mi 4i, Paso 7/3

Paso 7. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Xiaomi Mi 4i, Paso 8/1

Paso 8. Retirar la batería

Retire la batería. Ten cuidado. La batería puede estar pegada firmemente, también debajo de la batería dos cables planos.


Cómo desmontar Xiaomi Mi 4i, Paso 9/1

Paso 9. Retire el cable coaxial

Desconecte con cuidado los conectores y retire el cable coaxial, preferiblemente del borde.


Cómo desmontar Xiaomi Mi 4i, Paso 10/1 Cómo desmontar Xiaomi Mi 4i, Paso 10/2 Cómo desmontar Xiaomi Mi 4i, Paso 10/3 Cómo desmontar Xiaomi Mi 4i, Paso 10/4

Paso 10. Desconecte los conectores

Desconecte el cable LED para el conector de los botones de navegación, el conector del cable de la subpantalla entre placas en la placa hija.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen fácilmente, o el cable se cae del extremo (terminal).


Cómo desmontar Xiaomi Mi 4i, Paso 11/1 Cómo desmontar Xiaomi Mi 4i, Paso 11/2 Cómo desmontar Xiaomi Mi 4i, Paso 11/3

Paso 11. Desenrosque los tornillos

Con un destornillador (Phillips de 1,5 mm PH000), desatornille dos tornillos que sujetan el puerto de carga.


Cómo desmontar Xiaomi Mi 4i, Paso 12/1 Cómo desmontar Xiaomi Mi 4i, Paso 12/2 Cómo desmontar Xiaomi Mi 4i, Paso 12/3

Paso 12. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, la subplaca se puede calentar un poco.

ℹ️️️ La placa secundaria contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la placa base. Los componentes internos podrían dañarse.


Cómo desmontar Xiaomi Mi 4i, Paso 13/1 Cómo desmontar Xiaomi Mi 4i, Paso 13/2 Cómo desmontar Xiaomi Mi 4i, Paso 13/3

Paso 13. Retire el altavoz del auricular

Desconecte los conectores de la placa base y retire la cámara frontal (selfie) y el altavoz del auricular.


Cómo desmontar Xiaomi Mi 4i, Paso 14/1 Cómo desmontar Xiaomi Mi 4i, Paso 14/2

Paso 14. Desenrosque los tornillos

Con un destornillador (Phillips de 1,5 mm PH000), desatornille dos tornillos de la placa base.


Cómo desmontar Xiaomi Mi 4i, Paso 15/1 Cómo desmontar Xiaomi Mi 4i, Paso 15/2 Cómo desmontar Xiaomi Mi 4i, Paso 15/3 Cómo desmontar Xiaomi Mi 4i, Paso 15/4

Paso 15. Desconecte los conectores

Levante los conectores del cable de los botones de volumen de encendido, el cable de la pantalla, el cable de la pantalla táctil, el cable entre placas.

⚠️️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Xiaomi Mi 4i, Paso 16/1 Cómo desmontar Xiaomi Mi 4i, Paso 16/2

Paso 16. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Xiaomi Mi 4i, Paso 17/1 Cómo desmontar Xiaomi Mi 4i, Paso 17/2

Paso 17. Retire la cámara trasera

Levante el conector y retire la cámara principal.


Cómo desmontar Xiaomi Mi 4i, Paso 18/1 Cómo desmontar Xiaomi Mi 4i, Paso 18/2 Cómo desmontar Xiaomi Mi 4i, Paso 18/3

Paso 18. En el marco de la pantalla quedó

ℹ️️️ En el marco de la pantalla quedó:

Instrucciones detalladas de desmontaje de Xiaomi Mi 4i en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 9 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Xiaomi Mi 4i — Xiaomi Mi 4i 2015015 lanzado para los mercados en diferentes países.
