Dificultad de desmontaje:
Duro

Herramientas recomendadas

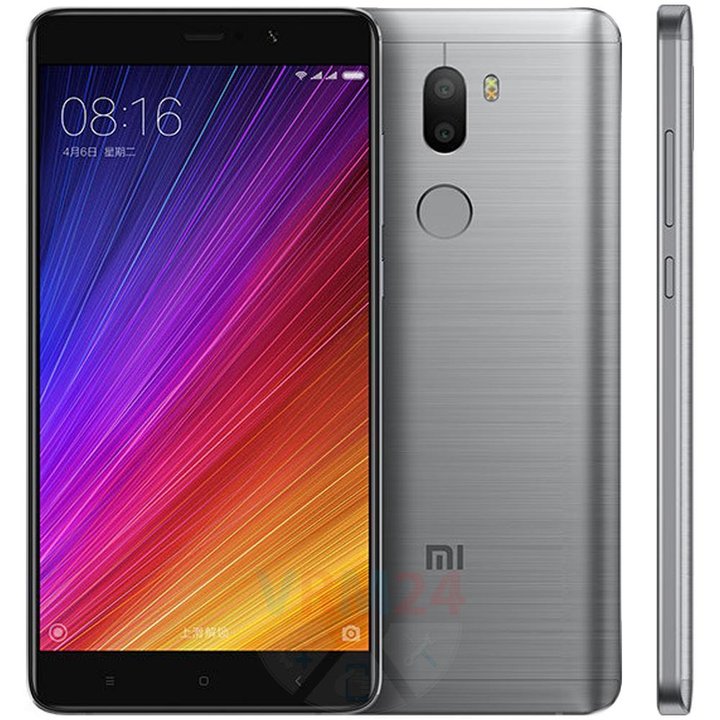

Desmontaje/Reparar del dispositivo móvil Xiaomi Mi 5S Plus (Xiaomi Mi 5s Plus 2016070) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 1/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 1/2

Paso 1. Desenrosque los tornillos

Usando un destornillador (de precisión en forma de estrella de 0,8 mm, también conocido como Pentalobe), desatornille/desatornille 2 tornillos en el extremo del teléfono.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 2/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 2/2

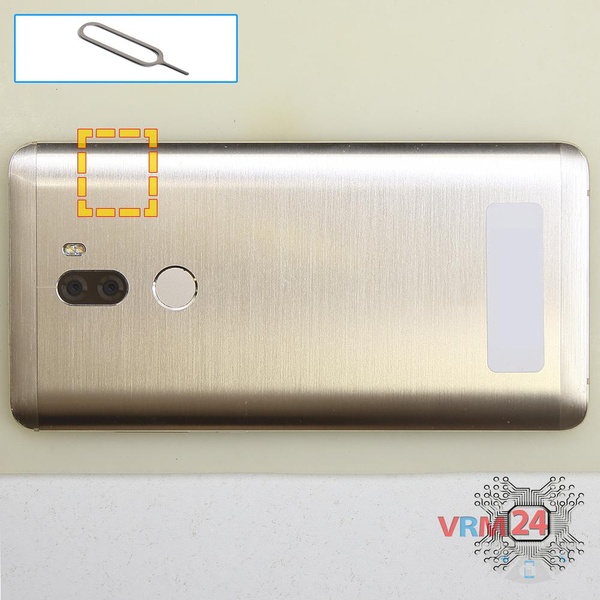

Paso 2. Retire la bandeja

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de tarjetas SIM.

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 3/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 3/2

Paso 3. Abra la tapa trasera

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️️ Presta atención al cable del sensor de huellas ubicado en el interior.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 4/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 4/2 Cómo desmontar Xiaomi Mi 5S Plus, Paso 4/3

Paso 4. Desconecte el conector

Haz palanca en el conector del cable del sensor de huellas dactilares y retira la tapa trasera.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 5/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 5/2

Paso 5. Desenrosque los tornillos

Usando un destornillador (Phillips 1.5 mm PH #000), desatornille los cuatro tornillos que sujetan un soporte grande.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 6/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 6/2

Paso 6. Retire el soporte

Retira con cuidado el soporte grande que sujeta los conectores.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 7/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 7/2 Cómo desmontar Xiaomi Mi 5S Plus, Paso 7/3

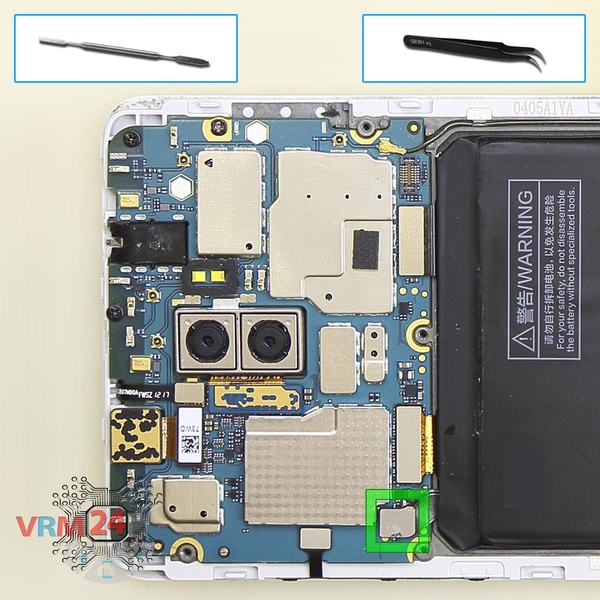

Paso 7. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Xiaomi Mi 5S Plus cuenta con una batería BM37 de 3700 mAh de capacidad (también conocida como batería recargable).

⚠️️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 8/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 8/2

Paso 8. Desenrosque los tornillos

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los cinco tornillos negros y los dos tornillos plateados.

Los tornillos son diferentes: ℹ️️ Asegúrate de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o sus partes. Para evitar daños, los tornillos extraídos y las piezas individuales (como juntas o soportes) deben colocarse en el orden adecuado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 9/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 9/2

Paso 9. Retire el altavoz

Haz palanca sobre el borde y retira el ensamblaje del altavoz.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 10/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 10/2

Paso 10. Retire el altavoz

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

Además, debemos recordar o mirar de antemano la ubicación de los cables planos debajo de la batería, para no dañarlos.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 11/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 11/2 Cómo desmontar Xiaomi Mi 5S Plus, Paso 11/3

Paso 11. Desconecte los conectores

Desconecte el conector del cable coaxial y el conector de los cables del motor de vibración en la placa secundaria, el conector del cable entre placas en la placa base.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).


Cómo desmontar Xiaomi Mi 5S Plus, Paso 12/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 12/2

Paso 12. Retire la placa secundaria

Retire el cable entre placas y extraiga la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 13/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 13/2

Paso 13. Retire el motor de vibración

Haz palanca en la parte inferior y retira el motor de vibración.

⚠️️ ¡Cuidado! El motor de vibración está un poco pegado con adhesivo.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 14/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 14/2

Paso 14. Desenrosque los tornillos

Usando un destornillador (Philips 1.5 mm PH #000), desatornille los cuatro tornillos que sujetan la placa base.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 15/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 15/2 Cómo desmontar Xiaomi Mi 5S Plus, Paso 15/3

Paso 15. Desconecte los conectores

Haz palanca en los conectores del cable de los botones laterales, el cable de la pantalla, el cable de la pantalla táctil y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 16/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 16/2

Paso 16. Retire las cámaras

Desconecte los conectores de la placa base y extraiga las dos cámaras traseras y una cámara frontal (selfie).


Cómo desmontar Xiaomi Mi 5S Plus, Paso 17/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 17/2

Paso 17. Retire la placa base

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 18/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 18/2

Paso 18. Retire el altavoz del auricular

Haz palanca en la parte inferior y retira el altavoz del auricular y el sensor de proximidad.

⚠️️ ¡Cuidado! El altavoz del auricular está un poco pegado con adhesivo.

⚠️️ Si hacemos palanca en el altavoz por la mitad, podemos romper el altavoz del auricular por la mitad.


Cómo desmontar Xiaomi Mi 5S Plus, Paso 19/1 Cómo desmontar Xiaomi Mi 5S Plus, Paso 19/2 Cómo desmontar Xiaomi Mi 5S Plus, Paso 19/3

Paso 19. En el marco de la pantalla quedó

ℹ️️ En el cuadro de visualización quedó:

Instrucciones detalladas de desmontaje de Xiaomi Mi 5S Plus en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene difícil complejidad y toma 10 minutos en el tiempo. Nuestro manual es adecuado para todos los modelos Xiaomi Mi 5S Plus — Xiaomi Mi 5s Plus 2016070 lanzado para los mercados en diferentes países.
