Dificultad de desmontaje:
Mediano
Duración:
12 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Xiaomi Mi A3 (Xiaomi Mi A3 M1906F9SH) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Xiaomi Mi A3, Paso 1/1

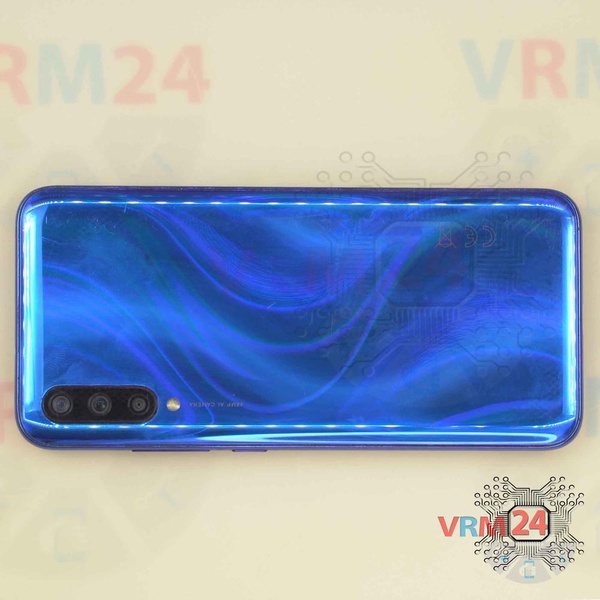

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Xiaomi Mi A3, Paso 2/1 Cómo desmontar Xiaomi Mi A3, Paso 2/2

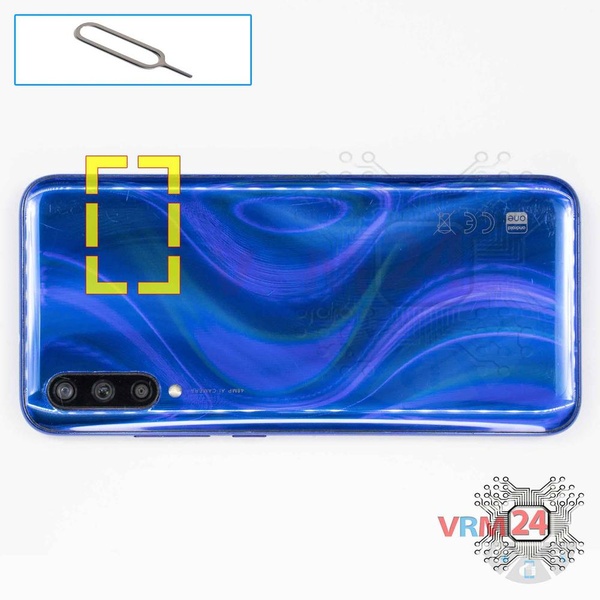

Paso 2. Retire la bandeja

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Xiaomi Mi A3, Paso 3/1 Cómo desmontar Xiaomi Mi A3, Paso 3/2 Cómo desmontar Xiaomi Mi A3, Paso 3/3 Cómo desmontar Xiaomi Mi A3, Paso 3/4 Cómo desmontar Xiaomi Mi A3, Paso 3/5

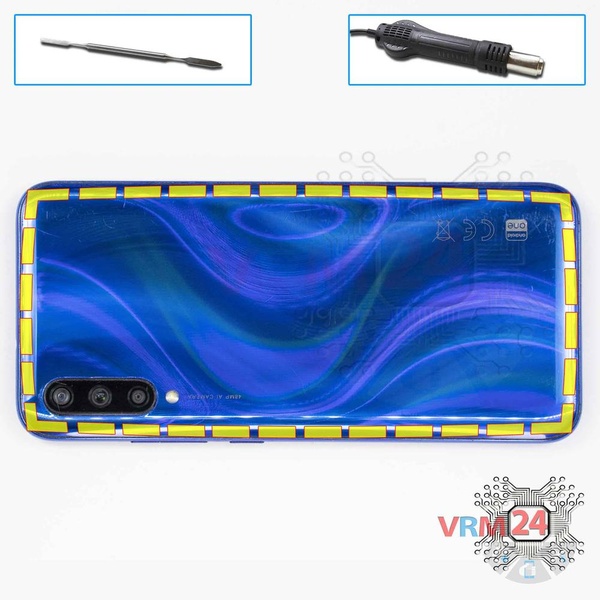

Paso 3. Abra la tapa trasera

Recomendamos utilizar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de calor o un tapete calefactor. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

ℹ️️ La superficie de la cubierta trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50 ° C. C / 125 & deg; F.

Utilice una fina película de plástico o un pico para la separación. Para facilitar el proceso, puede utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes que se van a dividir. Elija el borde más alejado de los cables o botones FFC.

No use una palanca ni ninguna fuerza para la separación que pueda dañar los elementos del interior.

No permita que el líquido entre en el teléfono inteligente.

El proceso se puede ver en nuestro video en su totalidad, así como en detalle, al final de las instrucciones.


Cómo desmontar Xiaomi Mi A3, Paso 4/1 Cómo desmontar Xiaomi Mi A3, Paso 4/2 Cómo desmontar Xiaomi Mi A3, Paso 4/3

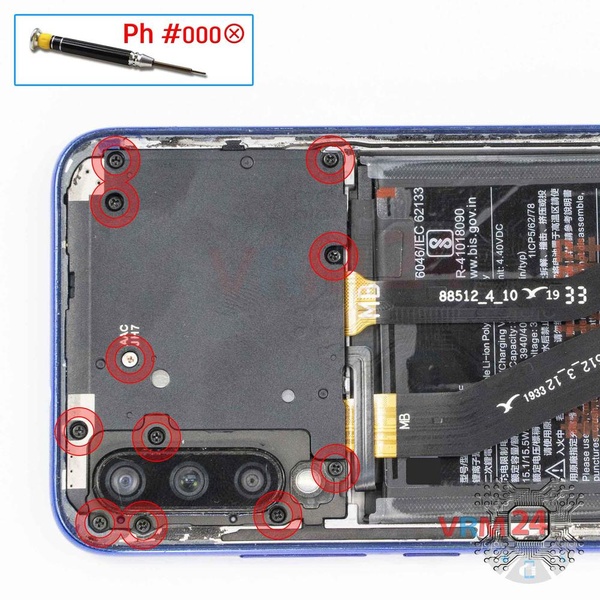

Paso 4. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 11 tornillos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Xiaomi Mi A3, Paso 5/1 Cómo desmontar Xiaomi Mi A3, Paso 5/2

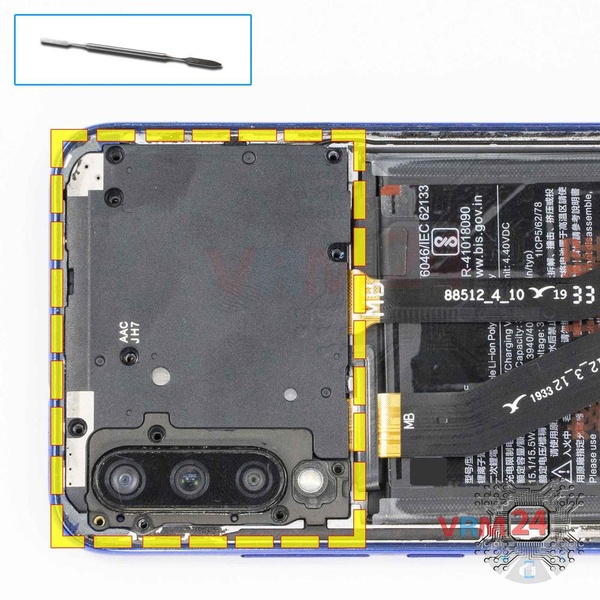

Paso 5. Abrir la tapa

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar Xiaomi Mi A3, Paso 6/1 Cómo desmontar Xiaomi Mi A3, Paso 6/2 Cómo desmontar Xiaomi Mi A3, Paso 6/3

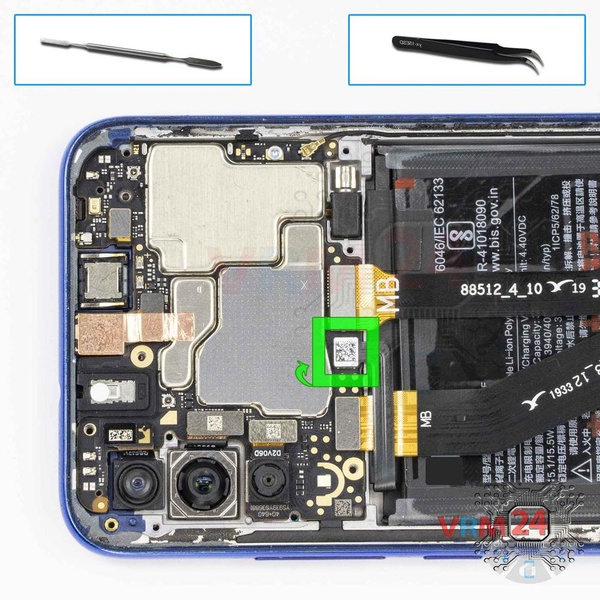

Paso 6. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Xiaomi Mi A3 M1906F9SH tiene una batería BM4F con 3940 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Xiaomi Mi A3, Paso 7/1 Cómo desmontar Xiaomi Mi A3, Paso 7/2 Cómo desmontar Xiaomi Mi A3, Paso 7/3

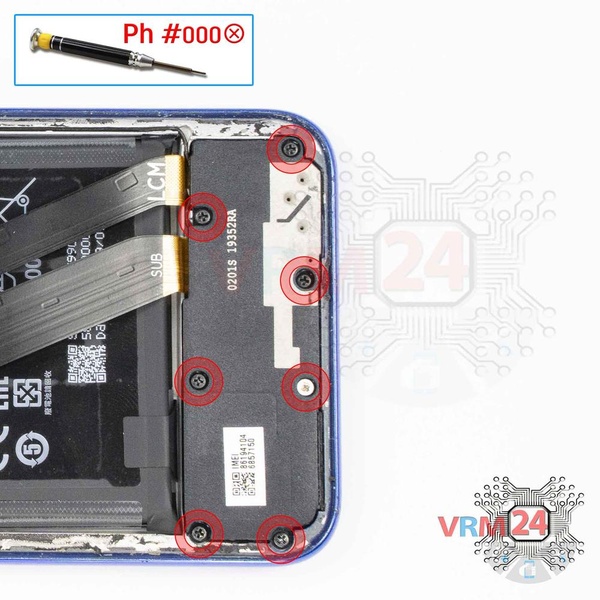

Paso 7. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 tornillos.


Cómo desmontar Xiaomi Mi A3, Paso 8/1 Cómo desmontar Xiaomi Mi A3, Paso 8/2 Cómo desmontar Xiaomi Mi A3, Paso 8/3

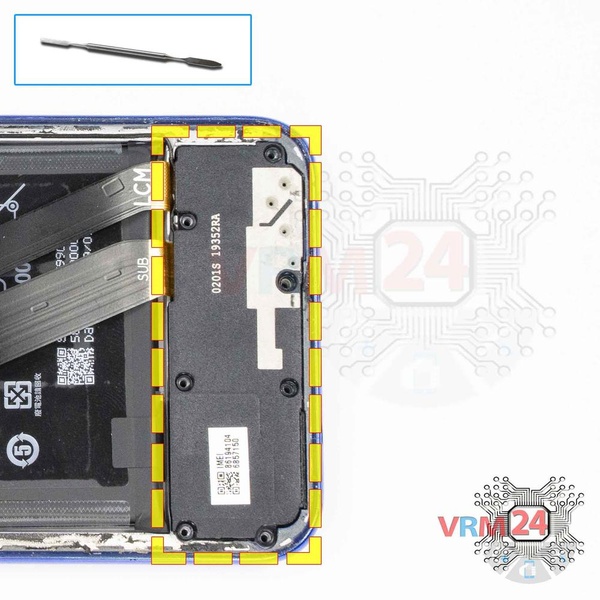

Paso 8. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Xiaomi Mi A3, Paso 9/1 Cómo desmontar Xiaomi Mi A3, Paso 9/2 Cómo desmontar Xiaomi Mi A3, Paso 9/3

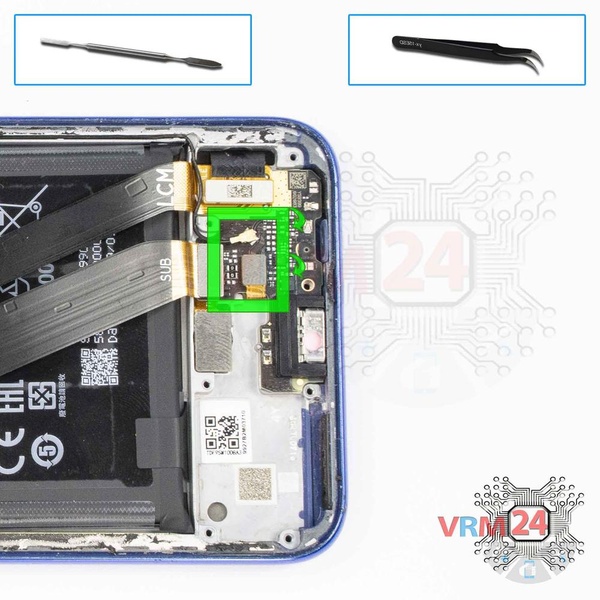

Paso 9. Desconecte los conectores

Desconecte los conectores del cable coaxial y el cable del sensor de huellas dactilares.


Cómo desmontar Xiaomi Mi A3, Paso 10/1 Cómo desmontar Xiaomi Mi A3, Paso 10/2

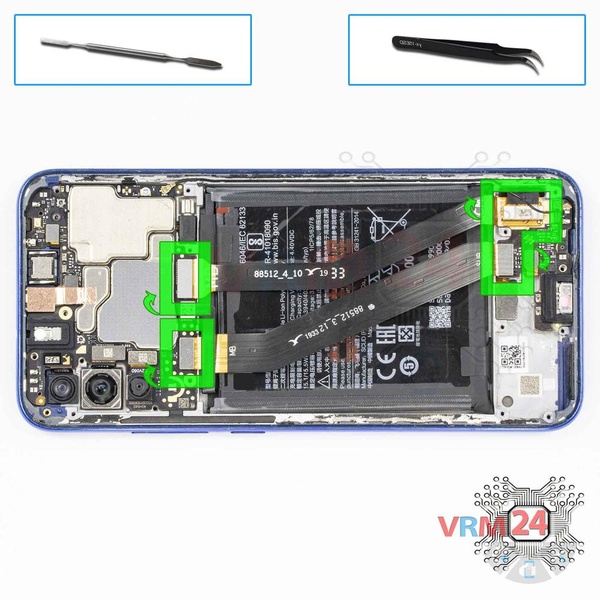

Paso 10. Retirar los cables entre placas

Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire los cables entre placas que conectan la placa principal a la placa hija (también conocida como placa secundaria).

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

ℹ️️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.


Cómo desmontar Xiaomi Mi A3, Paso 11/1 Cómo desmontar Xiaomi Mi A3, Paso 11/2 Cómo desmontar Xiaomi Mi A3, Paso 11/3

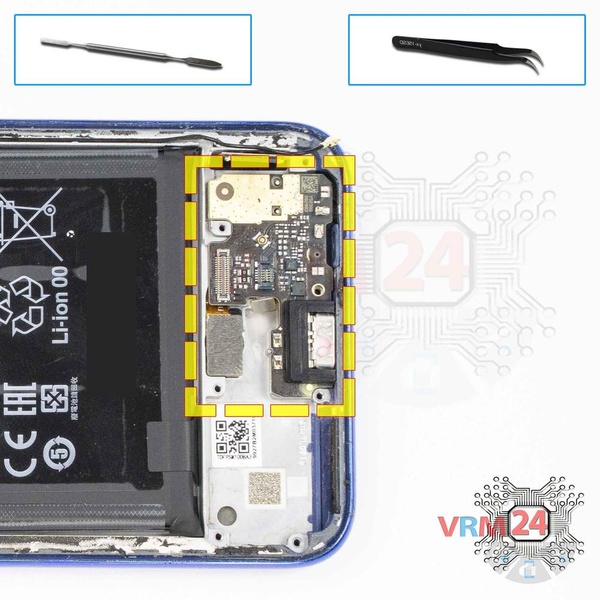

Paso 11. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Xiaomi Mi A3, Paso 12/1 Cómo desmontar Xiaomi Mi A3, Paso 12/2 Cómo desmontar Xiaomi Mi A3, Paso 12/3 Cómo desmontar Xiaomi Mi A3, Paso 12/4

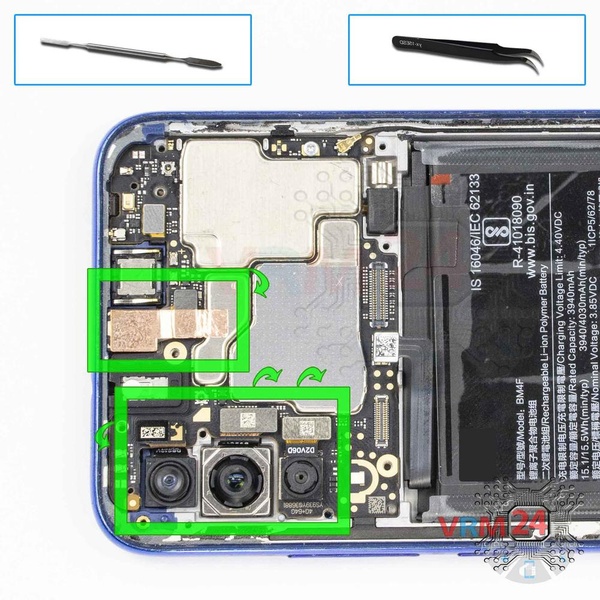

Paso 12. Retire las cámaras

Levante los conectores y retire tres cámaras traseras y una cámara frontal (selfie).


Cómo desmontar Xiaomi Mi A3, Paso 13/1 Cómo desmontar Xiaomi Mi A3, Paso 13/2

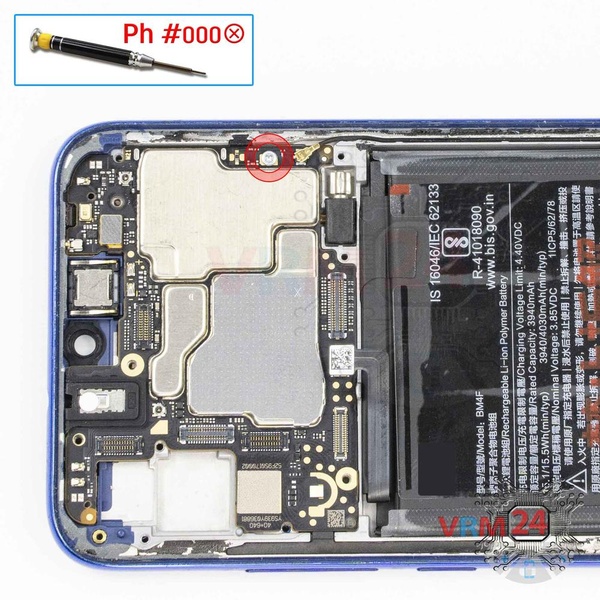

Paso 13. Desenroscar un tornillo

Con un destornillador (Phillips 1,5 mm PH000), desatornille un tornillo que sujeta la placa base.


Cómo desmontar Xiaomi Mi A3, Paso 14/1 Cómo desmontar Xiaomi Mi A3, Paso 14/2

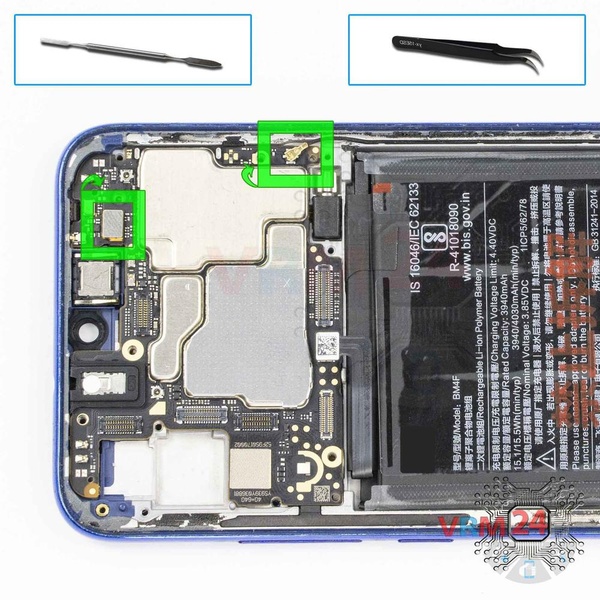

Paso 14. Desconecte los conectores

Levante los conectores del cable coaxial, sensor de proximidad.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.


Cómo desmontar Xiaomi Mi A3, Paso 15/1 Cómo desmontar Xiaomi Mi A3, Paso 15/2 Cómo desmontar Xiaomi Mi A3, Paso 15/3

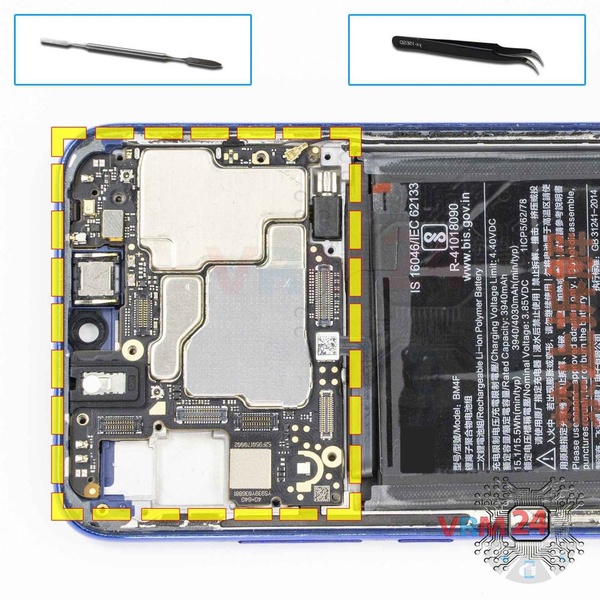

Paso 15. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Xiaomi Mi A3, Paso 16/1 Cómo desmontar Xiaomi Mi A3, Paso 16/2 Cómo desmontar Xiaomi Mi A3, Paso 16/3

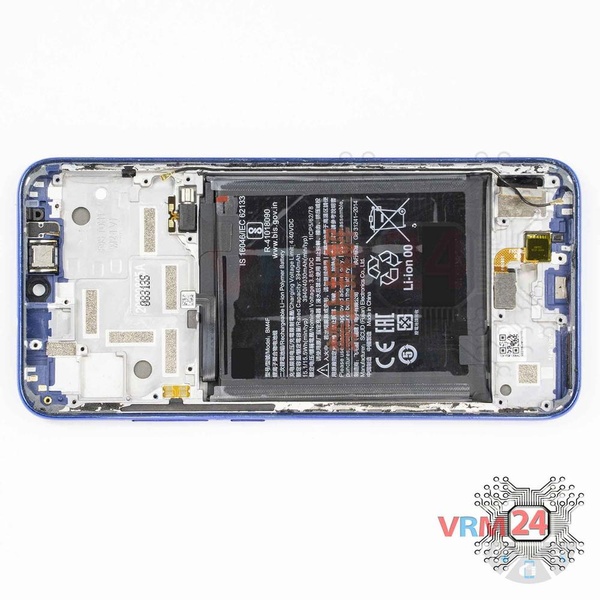

Paso 16. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, la batería, el cable coaxial, el sensor de huellas dactilares, el motor de vibración.

Instrucciones detalladas de desmontaje de Xiaomi Mi A3 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene medio complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Xiaomi Mi A3 — Xiaomi Mi A3 M1906F9SH lanzado para los mercados en diferentes países.
